Радиолин R12DS, 2,4G 12 каналов приемник, DSSS и FHSS Спектр распространения работает синхронно, совместим с радиолинными передатчиками AT9, AT9S, AT10 и AT10II(AT9, AT9S, AT10 и AT10II могут обновиться до 12 каналов просто обновить прошивкой, вы можете скачать прошивку с нашего сайта:

S-BUS и PWM сигнал работает одновременно.
Два режима работы сигнала:

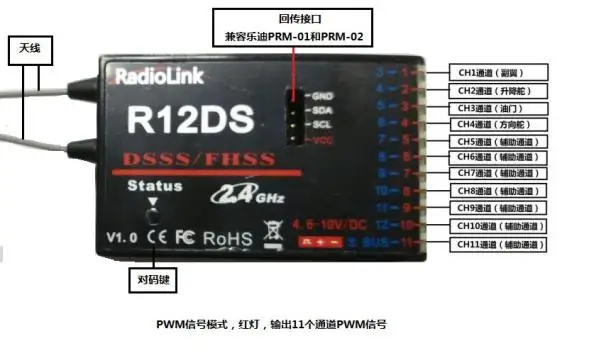

(1) выходной сигнал PWM режим работы: Красный светодиодный индикатор показывает сигнал PWM, 11 каналов полностью.

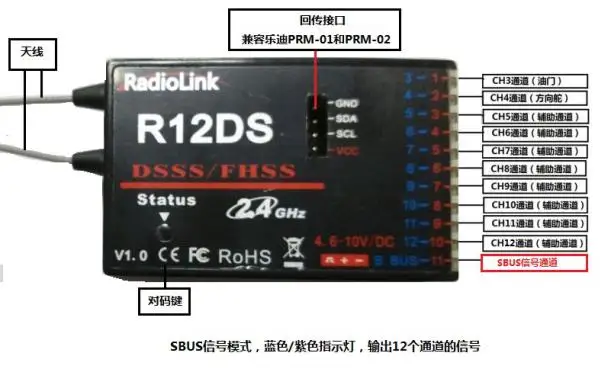

(2) S-BUS выходной сигнал режим работы: синий/фиолетовый светодиодный индикатор показывает S-BUS выходной сигнал, 12 каналов полностью.

S-BUS и PWM сигнал работает одновременно. S-BUS канал сигнала (3 pin-код ряд 11) Выход 12 каналов S-BUS сигнала, PWM сигналов каналов (3 pin-код строке 1 для камеры 10) выход CH3 для CH12 PWM сигналов, но всего 12 каналов. Сколько каналов PWM сигнала вы можете использовать, зависит от того, сколько S-BUS каналов сигнала вы использовали (e.g: вы используете 4 канала сигнала S-BUS, затем у вас есть 8 каналов сигнала PWM для использования).

Как подобрать код с передатчиком:
1. Поместите передатчик и приемник близко друг к другу в пределах 1 метра.
2. Включите передатчик, затем включите R12DS.
3. Подключите CH3 R12DS к ESC.
4. На R12DS есть черная кнопка, с помощью тонкой палки нажмите кнопку дважды за две секунды, светильник приемника начинает мигать, после примерно мигания 8 раз, совпадающий код успеха и приемник сигнала Светодиодный всегда включен!

Спецификация:
1) каналы: 12 каналов: output12 каналов сигнала, поддержка-BUS и PWM сигнально-синхронно.
2) Рабочее напряжение: 4,8-10V
3) Рабочий ток: 38-45 мА Входное напряжение: 5 В
4) Размер: 50*31,5*14,5 мм
5) Вес: 14 г
6) приемник интегрирует датчик телеметрии, включая силу сигнала и напряжение. Поддержка модуля телеметрии с расширенным напряжением двигателя PRM-01 и модуль PRM-02 могут отзывы о GPS, скорости, напряжении и т. д. на AT9/AT9S/AT10/AT10II дисплее при работе с контроллер полёта APM или PIX.
7) точность 4096 секций, 0,25 США за секцию, сервопривод против встряхивания руля.
8) Расстояние управления: около 4 км воздуха (максимальный диапазон протестирован в свободных районах без помех и может варьироваться в зависимости от местных правил).

Установка антенны приемника
1. Антенна должна быть как можно более прямой. В противном случае это уменьшит Эффективный диапазон.
2. Большая модель самолета может иметь некоторые металлические детали, препятствующие сигналу; В этом чехол антенны должны быть закреплены на обеих сторонах модели. Тогда наилучшее условие радиочастотного сигнала получено при любом полете.
3. Антенны должны быть keptaway теплопроводящие материалы, такие как металл и углерод. Как минимум на полдюйма. Коаксиальная часть антенн не должна следовать этим рекомендациям, но не сгибайте ее в небольшом радиусе. 4. Держите антенны подальше от двигателя, ESC и других источников шума, насколько это возможно.
5. Нажмите и удерживайте простую ссылку (ID SET) на одну секунду, затем приемник начнет работать.
6. После того, как все вышеуказанные шаги были завершены, светодиодный индикатор будет поворачиваться и держать в красном цвете.
7. Приемник может быть упакован губкой или пеной для ударопрочности, когда он установлен на модель.
После того, как все вышеуказанные шаги были завершены, выключите передатчик, а затем включите его, теперь программа функционирует, чтобы заверить его под контролем передатчика с правильным подключением.
