Головой вверх Дисплей

Руководство пользователя

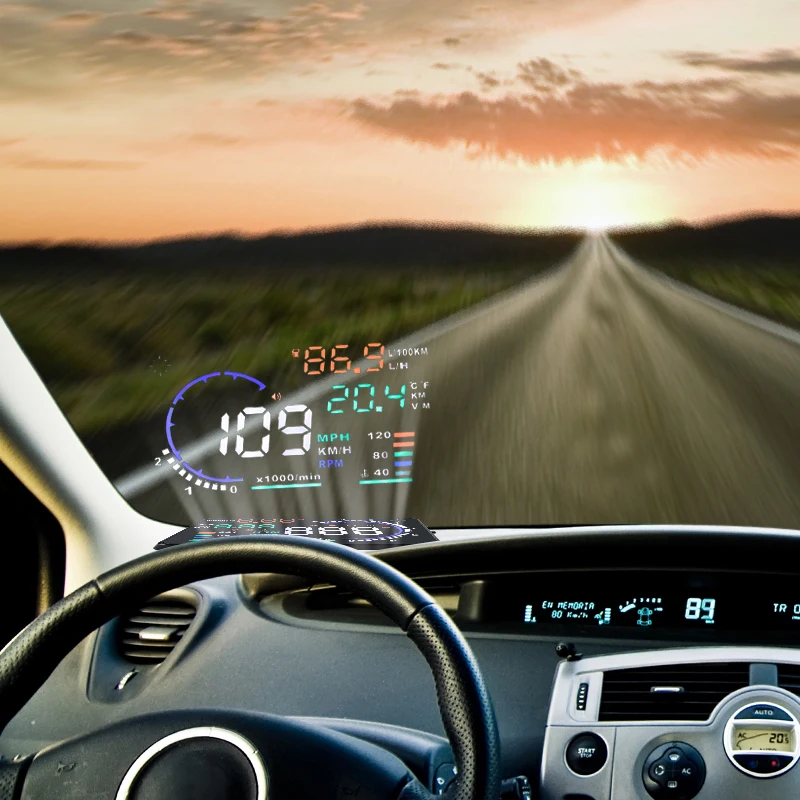

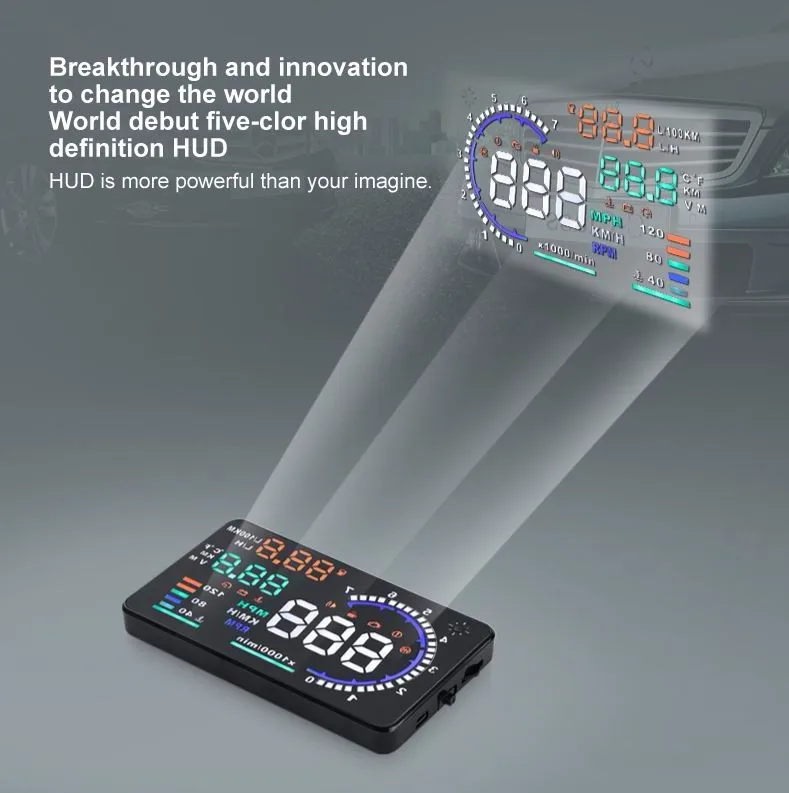

Спасибо за покупку A8 HUD. Этот HUD предназначен для отражения информации о вашем транспортном средстве на лобовое стекло, предлагая более безопасный опыт вождения днем, а также, что более важно, на высоких скоростях и во время ночного вождения. Поскольку он устраняет необходимость того, чтобы драйвер окунул голову, чтобы просмотреть кластер инструмента. Установка этого устройства позволит вам более эффективно контролировать свою скорость, это полезно для начинающих водителей, а также опытных водителей в потенциальном избежании превышения скорости.

A8 HUD использует самую современную технологию как на оборудовании, так и на программном обеспечении, а также эстетический дизайн, отличающийся уникальной и элегантной формой в своей эстетической окончательной сборке.

Чтобы убедиться, что ваш блок настроен и функционирует должным образом, вам важно прочитать и

Следите за это руководство пользователя расправлен сверху процедур.

Если у Вас возникли какие-либо проблемы, пожалуйста, не стесняйтесь связаться с ближайшим реселлером.

HUD основные функции

1. Подключи и играй подключение с любым OBDII или EUOBD способным транспортным средством;

2. 5,5, 5 цветов дисплея;

3. Многоцветная конструкция облегчает чтение на экране важных деталей для быстрого просмотра;

4. Использование нанотехнологий для устранения нежелательных отражений облегчает Чтение информации;

5. Пройденное расстояние и расход

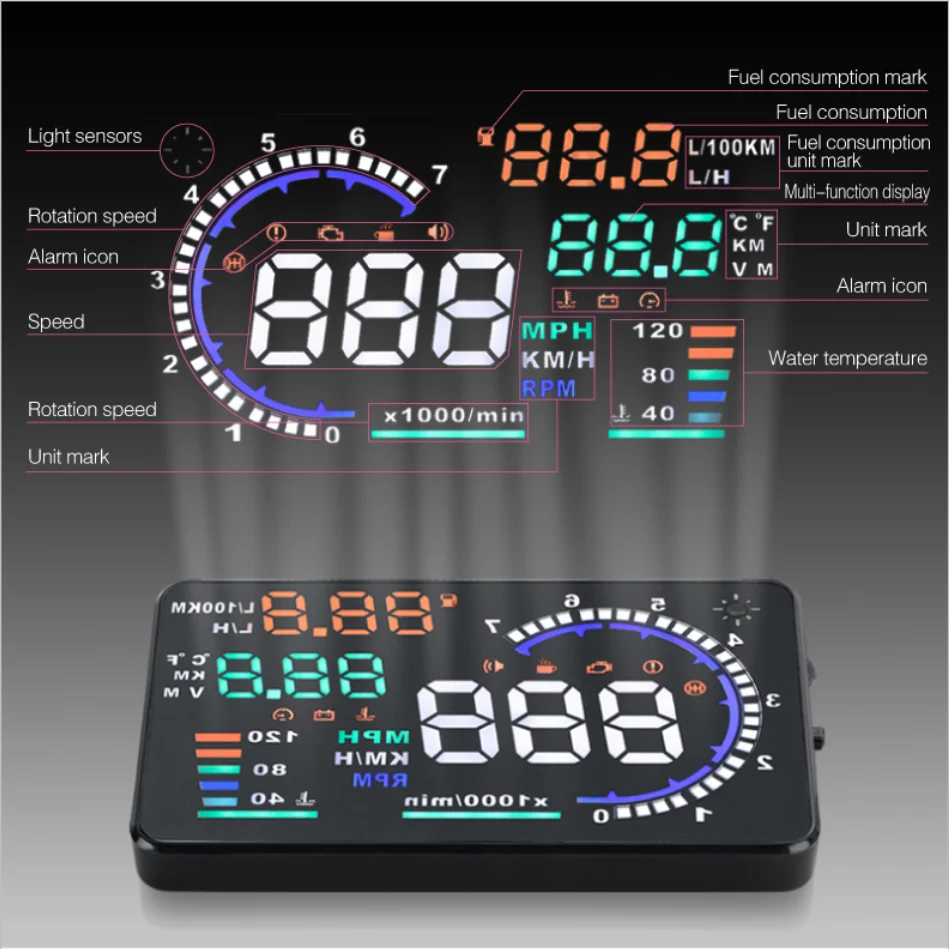

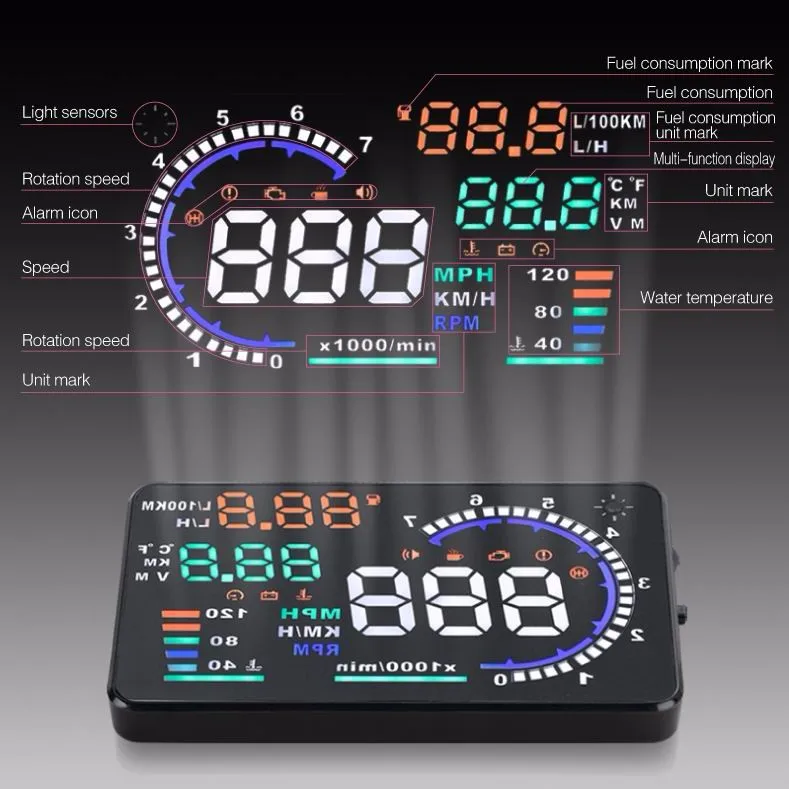

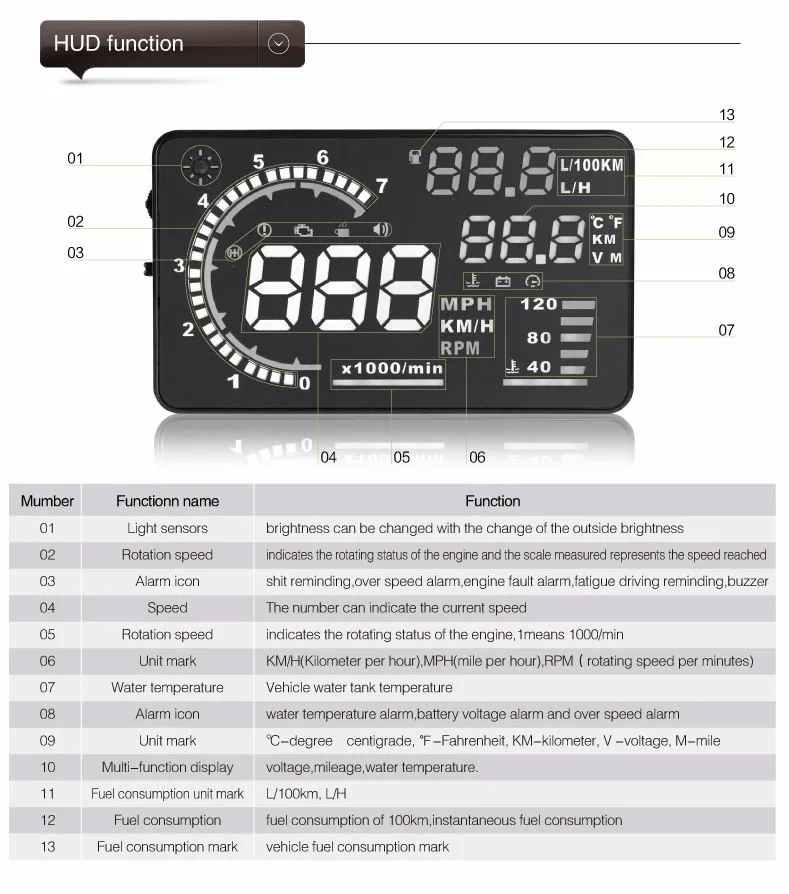

6. Возможность отображения огромного диапазона статистики автомобилей, включая: скорость, скорость вращения двигателя, температуру воды, напряжение батареи, мгновенное потребление топлива, среднее потребление топлива, измерение пробега, напоминание о смене, напоминание об утомленном драйвере, Сигнализация низкого напряжения, высокотемпературная сигнализация, скоростная сигнализация, сигнализация о неисправности двигателя, Устранение кода неисправности, возможность изменения единиц, например, километр/миля

7. Автоматическое включение и выключение с транспортным средством

8. Автоматический и ручной режим регулировки яркости

Вопросы и ответы по A8 HUD

1. Без экрана, без электричества.

Причина: запустите двигатель автомобиля; Проверьте, плотно ли подключено БД-соединение; Пожалуйста, повторите попытку; Проверьте, включен ли HUD. Если дисплей все еще отсутствует, рекомендуем изменить другой автомобиль для тестирования, анализ того, хороший ли диагностический интерфейс OBD автомобиля, если это плохо, отремонтировать его, снова подключить HUD, может быть нормальным использованием.

2. С электричеством, но на экране отображается только напряжение автомобиля, Автоматическое отключение через 30 секунд.

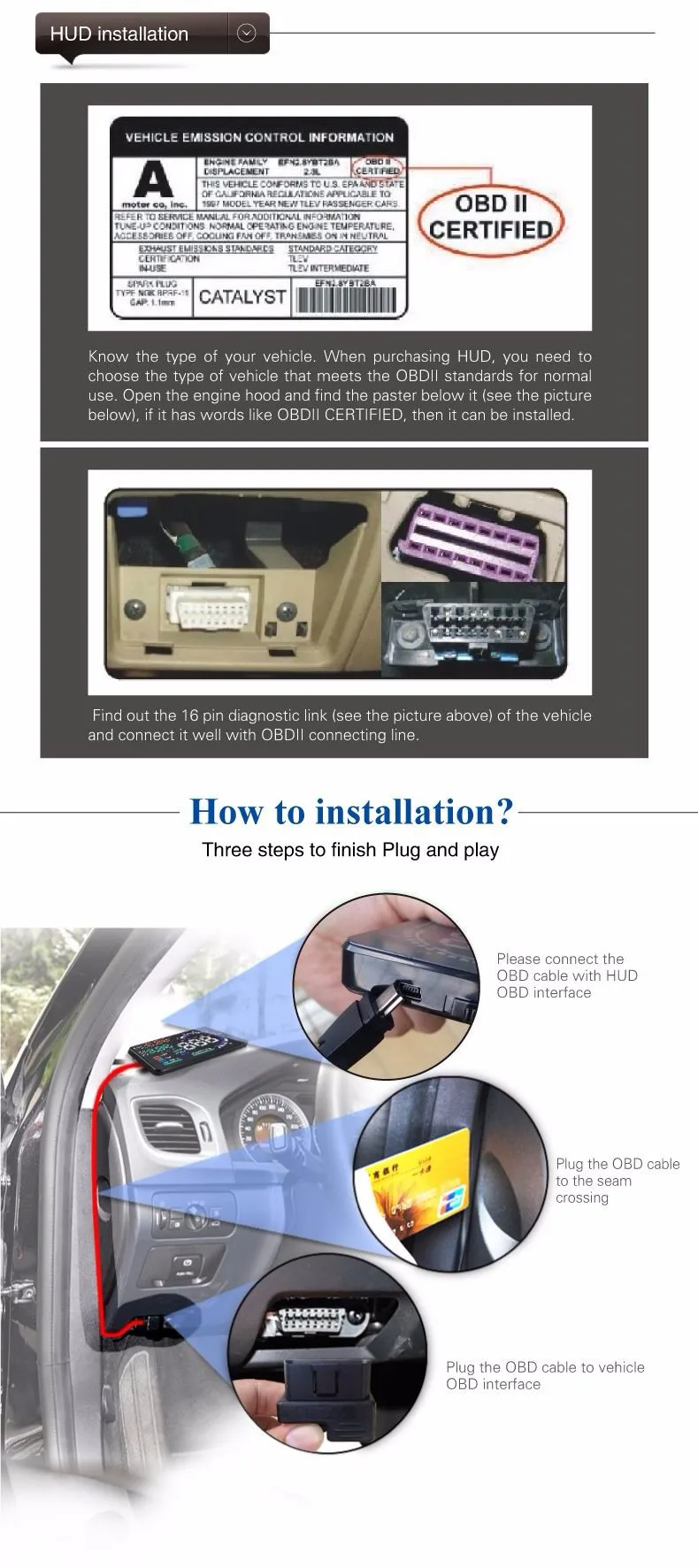

Основания:HUD подходит только для автомобиля с интерфейсом OBDII и EUOBD

Год производства авто (США-03 лет спустя; Другие-7 лет спустя, обычно с интерфейсом OBDII и EOBD)

OBD I и J-OBD автомобиль не поддерживаются

3. Чтение не четко под солнечным светом, имеет двойное изображение.

Решение: Проверьте, была ли защитная пленка порвана или нет на HUD, а затем Наклейте отражающую пленку на лобовое стекло, которое находится в подарочной коробке.

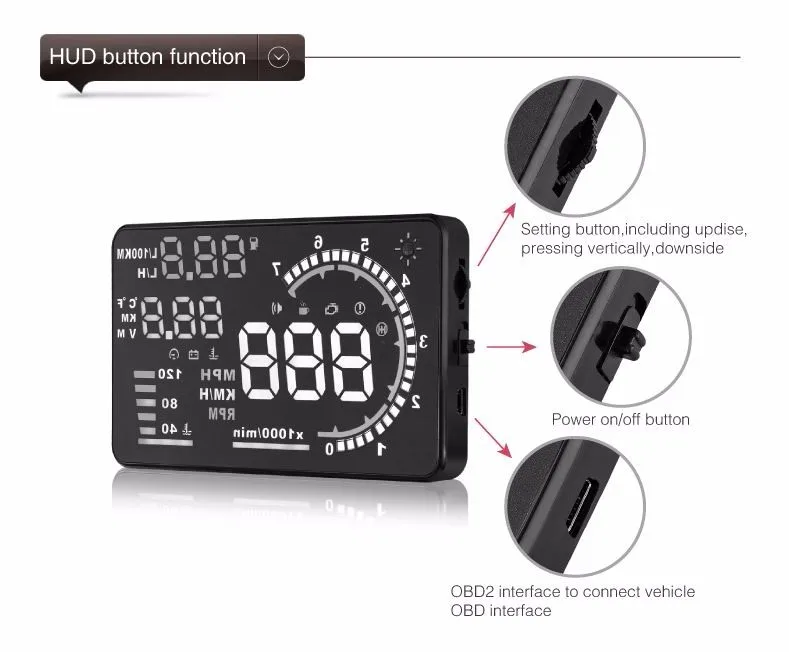

Вертикально удерживайте кнопку «Волна» в течение 5 секунд, впишите в меню, короткое нажатие 8 раз, пока на дисплее не отобразится 8, нижняя сторона 2 раза в секунду, затем нажмите вертикально в течение 5 секунд, чтобы сохранить ее.

4. Неправильная операция приводит к сбоям

Решение: восстановление заводских настроек (проверьте детали в руководстве пользователя)

Включите HUD, вертикально удерживайте волновую кнопку в течение 5 секунд, войдите в меню, короткое нажатие вертикально 16 раз в меню 16, вниз волновая Кнопка Отрегулируйте ее до параметра 1, вертикально удерживайте кнопку волны, чтобы сохранить, а затем успешно восстановите HUD.

5. Неточным скорость

Решение: Включите HUD, вертикально нажмите кнопку волны в течение 5 секунд, введите в меню, меню Показывает 0, значение по умолчанию составляет 107, И вверх или вниз волновая кнопка для увеличения или уменьшения значения, пока HUD не показывает то же самое с данными приборной панели, вертикально нажмите кнопку волны для 5s, чтобы сохранить и существовать.

6. Неточная скорость двигателя

Решение: Включите HUD, вертикально нажмите кнопку волны в течение 5 секунд, войдите в меню, короткое нажатие несколько раз, пока меню не отобразит 1, значения параметров показывают 117, вверх или вниз, чтобы увеличить и уменьшить значения скорости, пока он не станет таким же, как данные приборной панели. После регулировки вертикально нажмите волновую кнопку в течение 5 секунд, чтобы сохранить.

7. Неточный расход топлива

Решение: установка расхода топлива в соответствии с вашим автомобилем.

1. Включите HUD, удерживайте вертикально волновую кнопку в течение 5 секунд, войдите в меню. Короткое нажатие вертикально в меню до тех пор, пока меню не покажет 14, значение по умолчанию показывает 16, это означает, что расход топлива вашего автомобиля составляет 1,6 л, в соответствии с выбросами вашего автомобиля, для увеличения или уменьшения значения нажмите кнопку «Волна» вертикально, чтобы сохранить и сохранить 5s.

2. Если он неточен, вертикально удерживайте кнопку «Волна» для 5s войти в меню, короткое нажатие 2 раза, затем меню показывает 2, значение параметра показывает 100. После регулировки вертикально нажмите 5 секунд, чтобы сохранить.

8. Почему HUD не отображает расход топлива?

1.HUD по умолчанию считывает расход топлива датчика, если ваш автомобиль не отображается расход топлива автоматически, затем рассчитать расход масла по воздуху.

2. Воздушный поток может быть использован для расчета расхода топлива, вертикально короткое нажатие 5s войти в меню, вертикально короткое нажатие для 14 раз, меню (красный 888) показывает 14, значение параметра (белый 888) показывает 20, кнопки вверх или вниз, Настраиваемые для многократного до 0, после регулировки, Нажмите 5 секунд, чтобы сохранить. Если у вас все еще нет дисплея, рассчитанный дроссельной заслонкой.

3. Дроссельная заслонка может быть использована для расчета расхода топлива, вертикально короткое нажатие 5s войти в меню, вертикальный короткий пресс 14 раз, меню (888) Красный дисплей 14 значение параметра (белый 888) 20, кнопки вверх или вниз, много раз позже до параметра 0. После регулировки нажмите 5 секунд, чтобы сохранить.

4. Если вы все еще не показываете, пожалуйста, проверьте пункт 9, вертикальная длинная клавиша колеса нажмите 5 секунд, чтобы ввести настройки, вертикальный короткий круглый циферблат 9 раз, меню 888 (красный) показывает, что 9 значений параметров (белый, 888) Установлен, чтобы показать 2 колеса вертикальной длинной клавишей нажмите 5 секунд, чтобы сохранить, 2, чтобы показать потребление масла, 0, чтобы отключить дисплей.

9. Оповещение о превышении скорости

Решение: по умолчанию скорость выше 120, если вы хотите настроить больше или меньше

Включите HUD, нажмите вертикально и удерживайте кнопку волны в течение 5 секунд для меню, короткое нажатие вертикально в меню 6, значение параметра по умолчанию составляет 120, это означает, что HUD будет сигнализировать, когда ваша скорость до 120, тогда вы можете вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение, После завершения настройки, существует Длительное нажатие кнопки вертикальной волны в течение 5 секунд.

HUD решения общих проблем

Вопрос 1: почему скорость отображения HUD меньше, чем приборная панель?

Ответ 1: Учитывая безопасность водителя, автомобильная Фабрика Настраивает приборную панель, и отображаемая на приборной панели скорость выше, чем дисплей HUD, обычно высокая на 2-6 ярдов. Если вы хотите установить на дисплее HUD ту же скорость, что и на приборной панели, пожалуйста, войдите в пункт 0 режима настройки. Вот почему мы часто ездим по шоссе до 120 ярдов или более, но мы не были сфотографированы с высокой скоростью.

Вопрос 2: Может ли HUD включаться/выключаться автоматически? Кроме того, есть ли функция ручного переключения?

Ответ 2: HUD может включаться/выключаться автоматически. Обычно после остановки двигателя в течение 30 с HUD автоматически отключится. Когда двигатель запускается для 5s, HUD включится автоматически. Кроме того, HUD имеет функцию ручного переключения. Если вы не едете в течение длительного времени, пожалуйста, отключите HUD вручную.

Вопрос 3: почему после оснащения HUD расход топлива не является правильным или даже нет расхода топлива?

Ответ 3: возможно, ваш автомобиль имеет расходомер воздуха, и нужно установить расход топлива.

A. Пожалуйста, введите в пункт 14 режим настройки, чтобы установить вытеснение воздуха, стоимость является 2,3...,100 означает выбросов автотранспортных средств является 0,2 L, 0,3 L...,10L соответственно.

B. Пожалуйста, войдите в пункт 14 режима настройки и установите в 1, затем Войдите в пункт 13 режима настройки для установки эталонного расхода топлива.

Вопрос 4: почему сложно установить единицу расхода топлива на л/100 км?

Ответ 4: HUD может переключаться между L/H и L/100 км, это расход топлива в час и расход топлива 100 км. Поскольку при остановке автомобиля значение L/100 км равно 0, HUD переключается на L/H. Когда скорость автомобиля составляет 5 км/ч, HUD переключается на L/100 км.

Если, как указано выше, HUD будет отображать L/H при остановке автомобиля и отображать L/100 км при запуске автомобиля. Если вы хотите установить единицу расхода топлива на L/H все время, пожалуйста, введите в пункт 9 режима настройки.

Вопрос 5: Как найти общее потребление топлива?

Ответ 5: общий расход топлива-это общее расстояние, на котором вы ездите, когда останавливаете автомобиль, HUD автоматически выключается. Затем показанный номер-это общее потребление топлива от вас, чтобы остановить автомобиль.

Вопрос 6: как очистить код по умолчанию?

Ответ 6: когда HUD соединяет автомобили, пожалуйста, не запускайте двигатель, установите кнопку «ON» gear (если нет ключа, пожалуйста, установите зарядку), И подождите, пока HUD выключится. Удерживайте кнопку вверх в течение 5 секунд, затем вы услышите звук «tick» от HUD, что означает, что он завершит восстановление заводских настроек.

Вопрос 7: как войти в режим настройки?

Ответ 7: Подключите выключатель OBD-нажмите пять секунд, затем ослабьте руки-показывая Большой 107 и маленький 0 (888 и 88 будут показаны, другое место черное)-Большой 107 Означает настройка параметров, маленький 0 означает нулевое меню-нажмите на большое число до 117, небольшое число до 1-нажмите на большое число до 100, небольшое количество до 2-пресс для переработки, чтобы выбрать параметр

Меню HUD по умолчанию и его соответствующие параметры:

0-(107) 1-(117) 2-(100) 3-(25) 4-(25) 5-(0) 6-(120) 7-(0) 8-(0) 9-(2) 10-(1) 11-(1) 12-(0) 13-(70) 14-(20) 15-(132) 16-(0)

Вопрос 8: объяснение скорости и скорости вращения.

Ответ 8: значение скорости по умолчанию составляет 107, оно составляет 107%. HUD считывает данные датчика от автомобиля ECU, и приборная панель непосредственно принимает данные датчика. Ошибка в приборной панели. Обратитесь к ошибке, после получения данных о ECU автомобиля, умножьте на 107%, затем покажите данные HUD, и это то же самое, что и приборная панель. Если параметр 100, то он показывает данные ECU автомобиля и отличается от приборной панели.

Скорость вращения.
