M6 HUD Дисплей 3 дюймов авто с OBD2 и EUOBD лобовое стекло проектор умный цифровой

МАнол для дисплея Head Up

Модель: M6

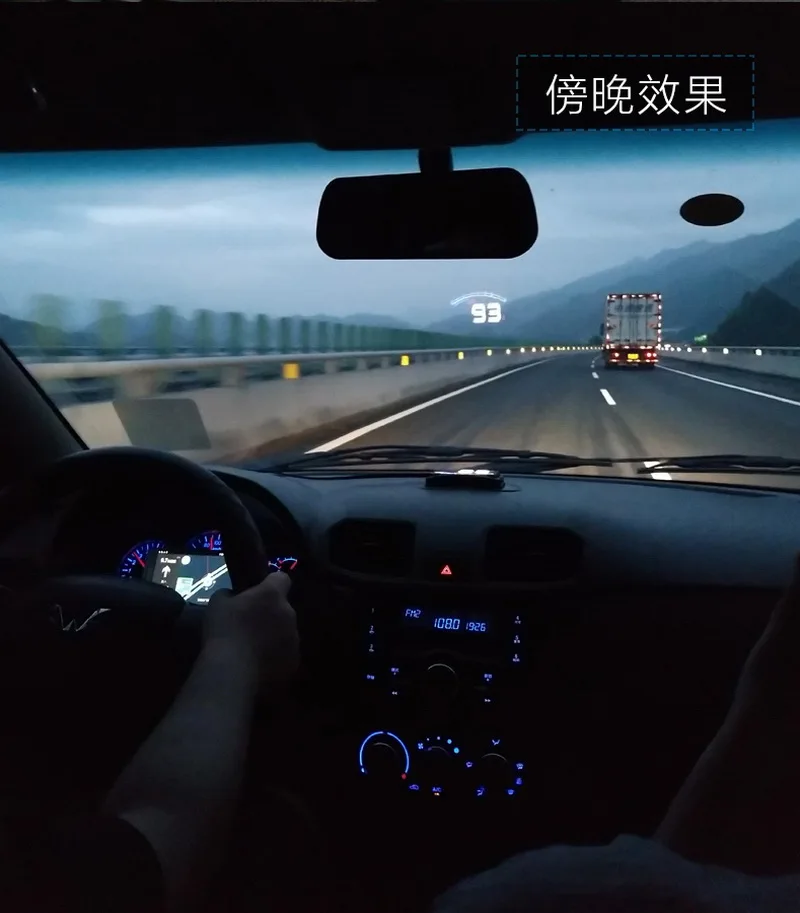

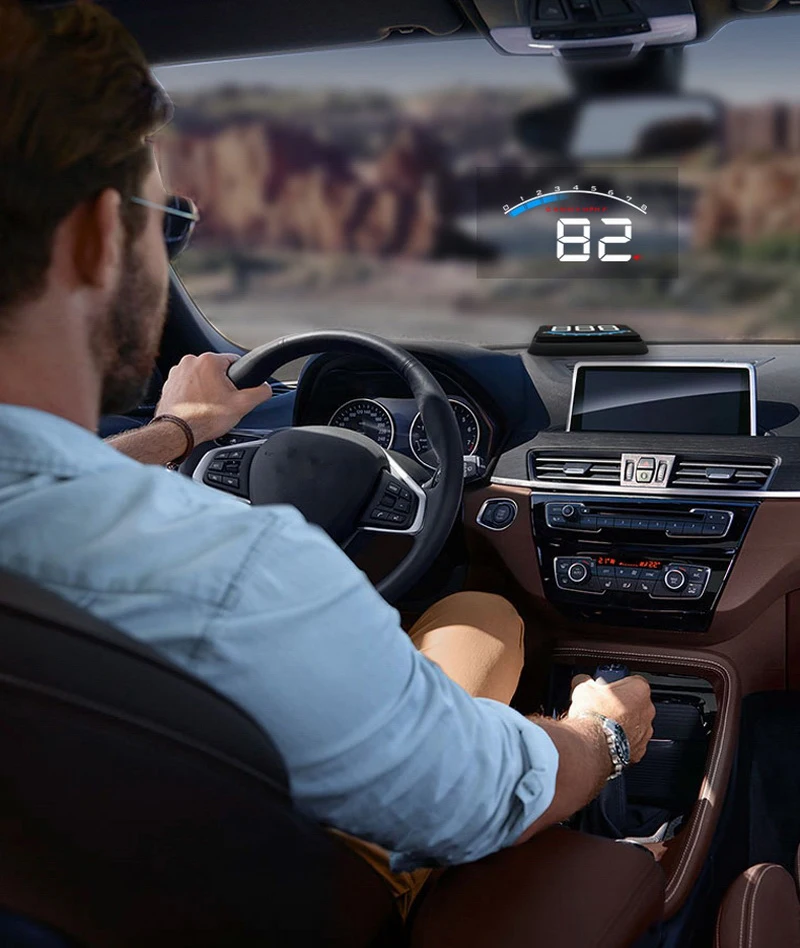

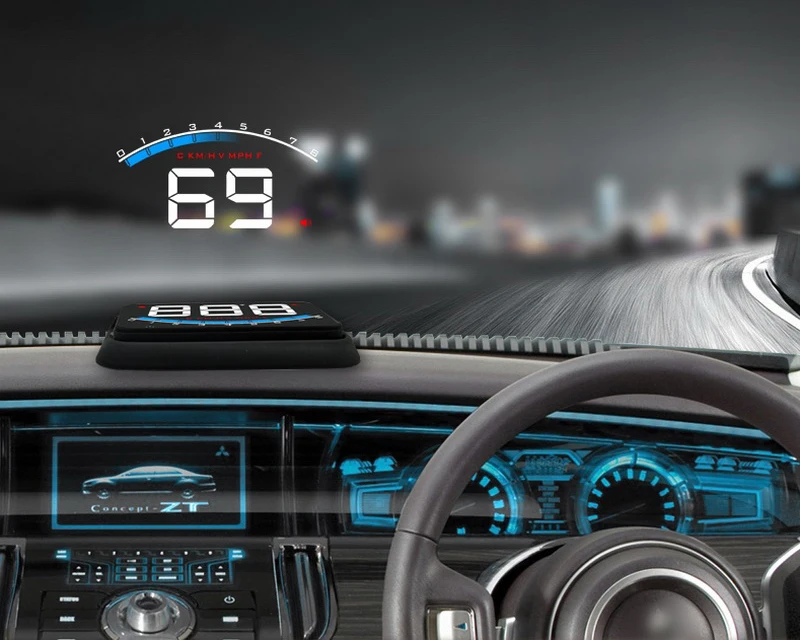

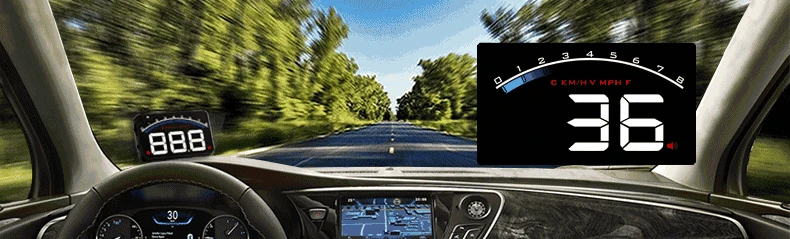

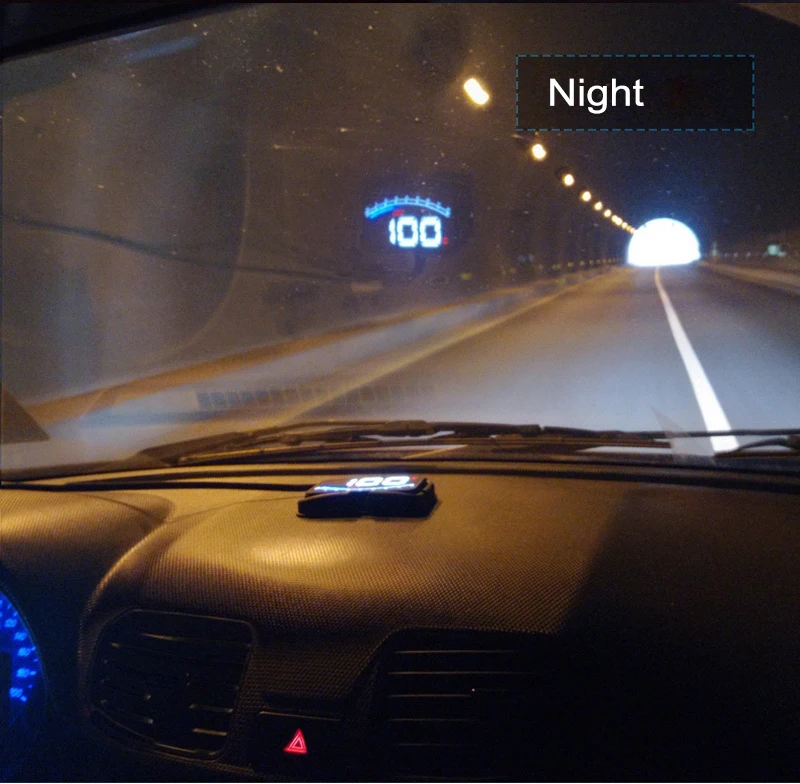

HUD короткий для дисплея головы вверх. он отображает данные о вождении на лобовом стекле, такие как скорость, об/мин, расход топлива, температура воды, напряжение; Избегайте вождения становятся опасными из-за просмотра инструмента во время вождения. водители могут мгновенно читать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути с HUD.

Основные функции и особенности HUD:

1. Доступно для автомобилей с OBD2 и EUOBD портом (автомобильная автоматическая система диагностики), подключи и работай

2. Экран 3 дюйма HD дисплей

3.Многоцветная конструкция делает экран более насыщенным и легче читать

4. Нано-технология для устранения двойных отражений, более четкая.

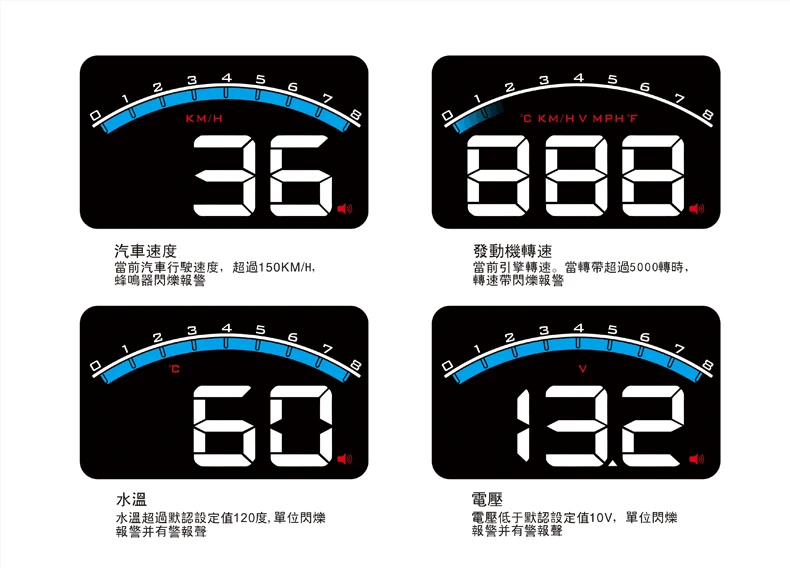

6. Богатое содержание: скорость, об/мин, температура воды, напряжение, Сигнализация низкого напряжения, сигнализация с высокой температурой воды, сигнализация с превышением скорости, свободное переключение между километрами и милями.

6. Автоматическое включение/выключение: HUD Пуск и выключение автомобиля, эффективная защита автомобильного аккумулятора; сохранение режима ручного переключения, более легкое управление HUD.

7. Автоматический и ручной режим регулировки яркости, вождение без бликов

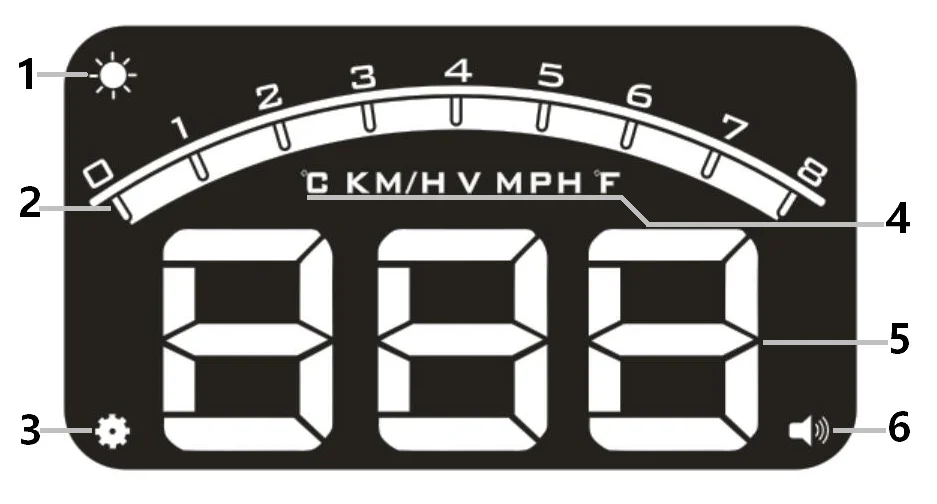

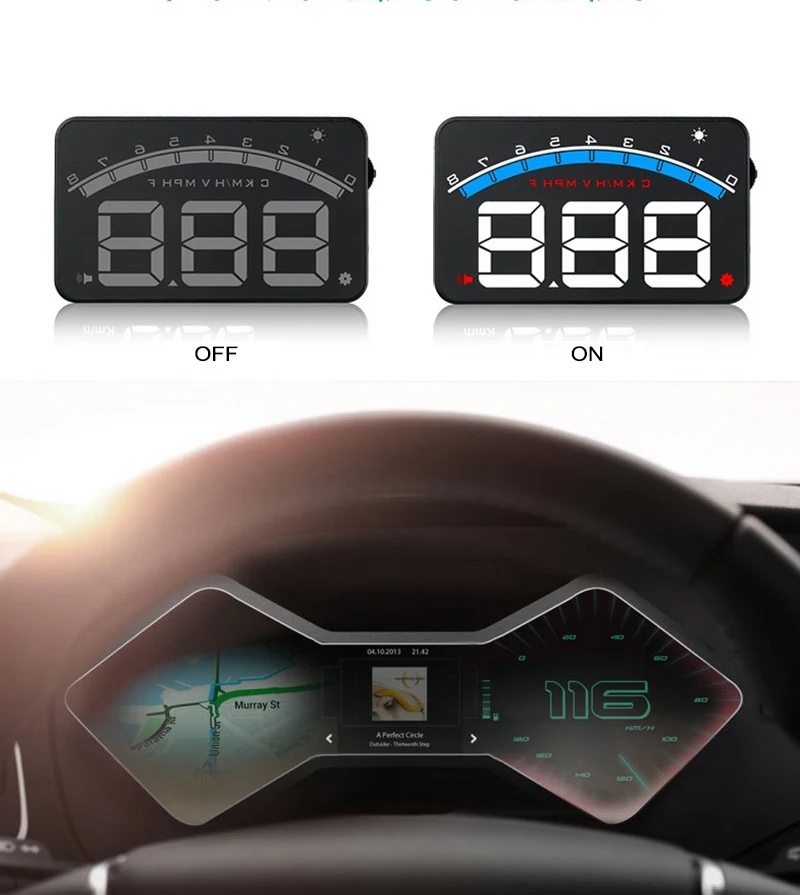

Функция отображения:

1.Датчик света: изменение устройства'S яркость дисплея, чтобы соответствовать постоянно меняющейся среде во время вождения.

2.Скорость двигателя

3. Значок настройки

4. Единица измерения: температура воды (℃ ,℉), Блок скорости (км/ч, миль/ч), Блок Напряжения (В)

5. Область отображения: скорость, напряжение, температура воды

6. Знак сигнала тревоги

Установка HUD:

1. Знайте свой бренд автомобиля, HUD работает для автомобилей с OBDII соглашением или ЕС OBD соглашением. Откройте капот двигателя и найдите наклейку ниже (см. Изображение ниже 1), если у него есть такие слова, как сертификат OBDII, то он может быть установлен.

2 Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и хорошо подключите его к соединительной линии OBDII.

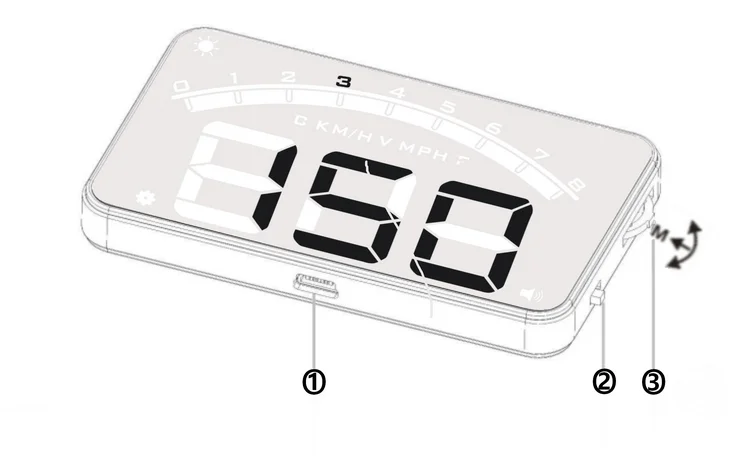

Функция кнопок HUD:

1. Вход кабеля OBDII

2. Выключатель питания

3. Кнопка настройки: трехполосная волновая кнопка, короткое или длинное нажатие

A. Кнопка вверх = движение вверх

B. Ok Кнопка = Внутренняя Кнопка нажатия

C. Кнопка Вниз = движение вниз

Вертикальный короткий пресс:

Переключатель температуры воды, напряжения и скорости.

Потяните кнопку волны для 5S:

Включение или выключение сигнала тревоги.

Настройка сброса:

Перед включением питания HUD нажмите любую кнопку HUD и don'T свободный, затем запустите двигатель, HUD также включится, когда на экране отображается знак RES и все огни мигают, отпустите кнопку, это показывает, что HUD закончили сброс.

Настройки HUD:

Значение спидометра автомобиля было отрегулировано на заводе автомобиля, чтобы сделать вождение безопасным. так как HUD получает данные от ECU, таким образом, HUD Дисплей является точным значением. расчетные данные ECU будут немного отличаться от данных приборной панели автомобиля. Если вы обнаружите, что значение дисплея HUD не такое, как у вашей приборной панели, вы можете войти в настройки меню для настройки значения HUD, тогда информация о дисплее HUD будет такой же, как у вашей приборной панели.

Вертикально нажмите в волновой кнопке 5 секунд:

Введите в меню настройки (есть 3 направления для волновой кнопки: вверх, вертикально, вниз), вертикальное длинное нажатие, введите настройки меню, вертикальное короткое нажатие для увеличения опции меню, вверх и вниз волновая кнопка для увеличения или уменьшения значения параметра. После регулировки вертикально удерживайте 5 секунд, чтобы вернуть предыдущий интерфейс.

 Таблица регулировки меню:

Использование и установка для отражения пленки:

Обратите внимание: HUD проектирует информацию приборной панели на лобовом стекле автомобиля, потому что ветровое стекло двойное, что сделает двойное отражение на ветровом стекле при его работе. двойное отражение будет отличаться из-за разного ветрового стекла. если вы видите четкую информацию о дисплее, нет необходимости использовать отражающую пленку. Если есть двойное изображение, используйте отражающую пленку.

Во-первых, пожалуйста, положите нескользящий коврик на приборную панель, а затем Наденьте HUD. отражающая пленка может быть приклеена к положению прямо над положением HUD, которое может отражать экран хоста к ветровому стеклу.

Методы вставки пленки:

1. Распылите немного воды на место, на которое будет наклеена пленка, а затем используйте сухую ткань для очистки;

2. Снимите заднюю сторону (помечено 1) отражающей пленки, затем вставьте ее в оконное стекло.

3. После того, как вы скорректировали расположение, вы можете использовать картон с царапинами или что-то еще плоское, чтобы разрезать пленку и выжать воду наизнанку, пока в ней нет пузырька или воды.

4. Снимите защитную пленку (помеченную 2) отражающей пленки. Если пленка не может отображать всю информацию, пожалуйста, настройте нескользящий коврик, чтобы перемещать положение.

Технические параметры:

Температура окружающей среды:-40c-+ 80c атмосферное давление 86-106KPa

Относительная влажность: 10%-95% шум окружающей среды <= 60 дБ (A)

Уровень звукового сигнала: "= 30 дБ (A)

Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока/400 мА)

Размер HUD: 9*5,4*1,2 (см)

HUD Вес: 40 г

        Решение общих проблем

 1. Экран без дисплея и без электричества

Причина:Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если дисплей все еще отсутствует, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если он не хорош, пожалуйста, отремонтируйте его и повторите попытку.

 2. HUD показывает только напряжение автомобиля и автоматическое выключение после 30 секунд, когда он находится в состоянии с электричеством во время вождения.

Причина: HUD доступен только для автомобилей с Соглашением OBD2 и EU-OBD(Европейский регион: после 03 лет, другие регионы: после 07 лет)

HUD продукты не поддерживают JOBD и OBDI и рекомендуемый тест для другого автомобиля.

 3. Не видно четко, когда HUD под солнечным светом.

Проверьте, порвана ли защитная пленка HUD, и, пожалуйста, наклейте отражающую пленку в подарочной коробке, соответствующей ветровому стеклу. или нажмите вертикально в течение 5 секунд, чтобы войти в настройки меню, когда HUD включен, короткое нажатие 4 раза в меню 4, отрегулируйте параметр на 2, вертикальное нажатие в течение 5 секунд, чтобы сохранить.

4. Неправильная операция приводит к сбоям. Или неточные данные

Сделайте сброс.

 5.Неточная скорость

 A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, короткое нажатие на волновой кнопке для переключения между км/ч и MPH

 B. когда HUD включен, вертикально нажмите кнопку волны 5 секунд, чтобы войти в опции меню, здесь опция меню Показывает 0, параметр показывает 107, вверх или вниз волновая кнопка, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. после регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.

6. Настройка HUD для ASS (автоматическая система запуска/остановки)

Значение по умолчанию для HUD время выключения составляет 10 секунд, когда автомобиль газ-Электрический гибрид и автоматическая система запуска/остановки, вы можете задержать время отключения (от10 секунд продлеваются до 120 секунд.)

7. HUD не может выключить питание или HUD может выключить, но перезапуск

Найдите меню 8, настройте параметр по умолчанию от 0 до 13,2-14,0 в
