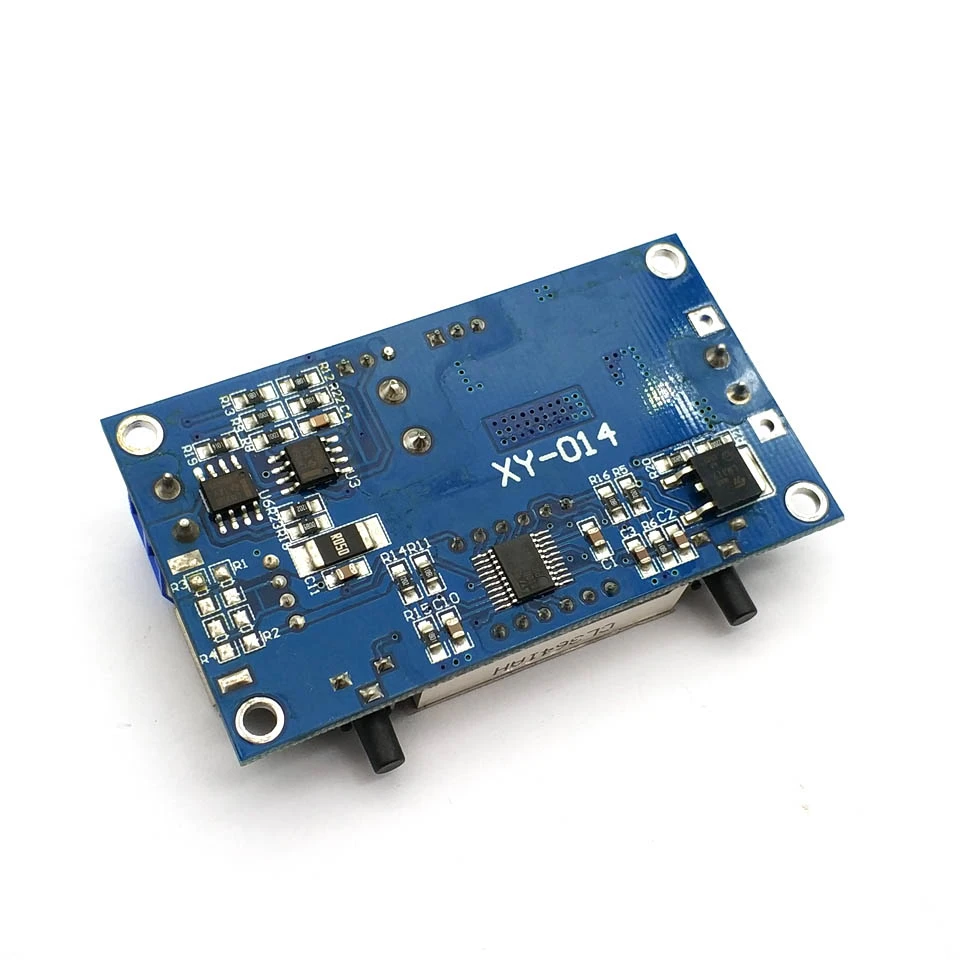

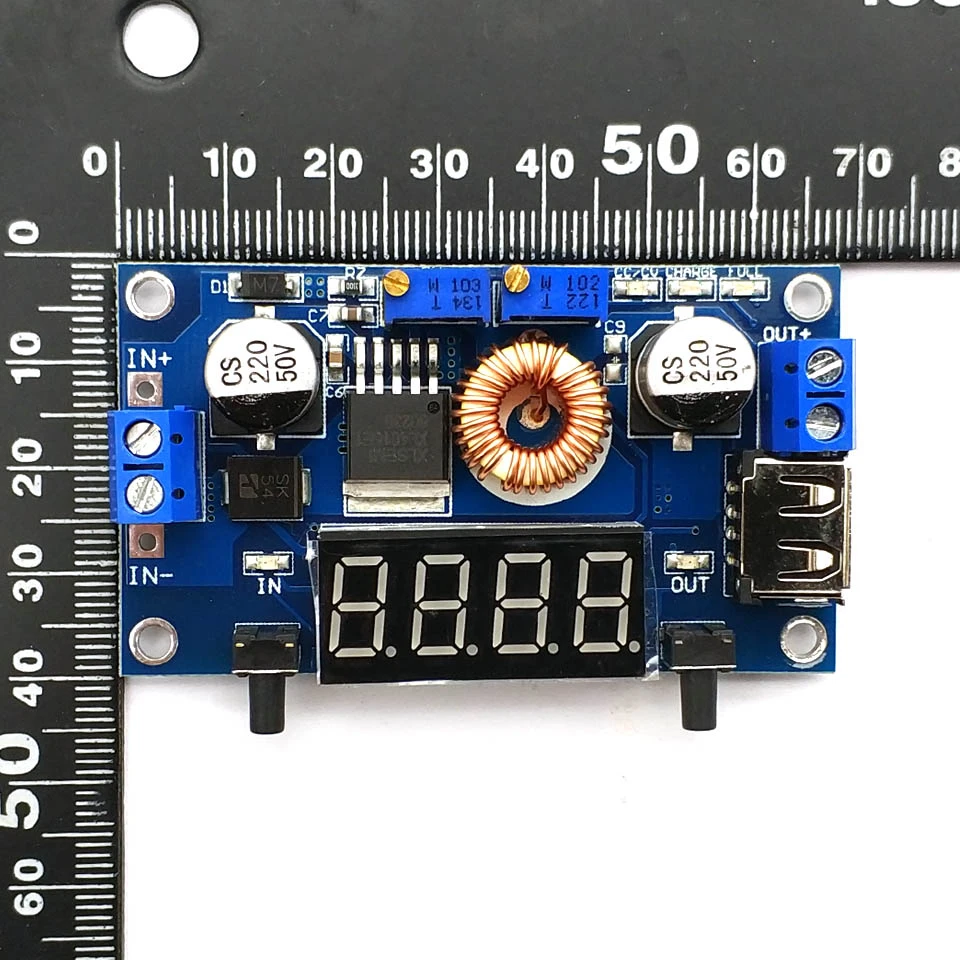

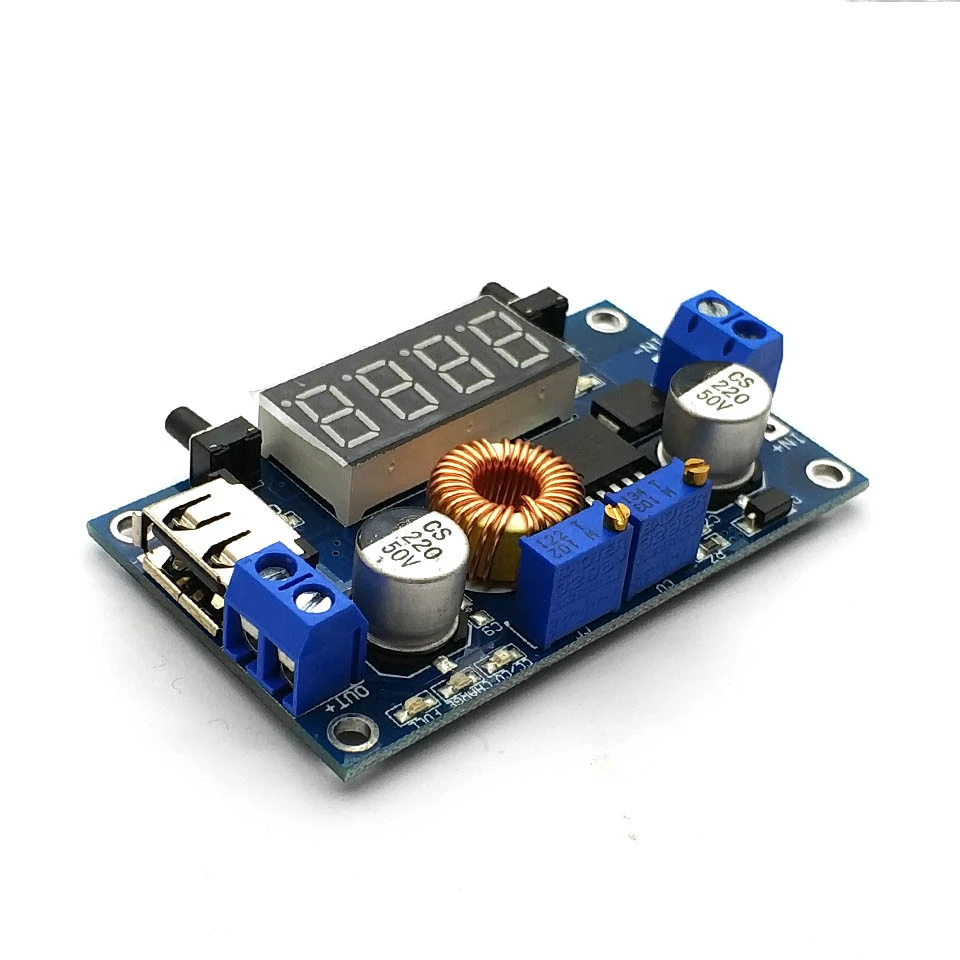

Понижающий литиевый модуль питания зарядного устройства 5A CC/CV W USB вольтметр

---

5A CC/CV W USB вольтметр светодиодный привод понижающий литиевый зарядное устройство Модуль питания + чехол

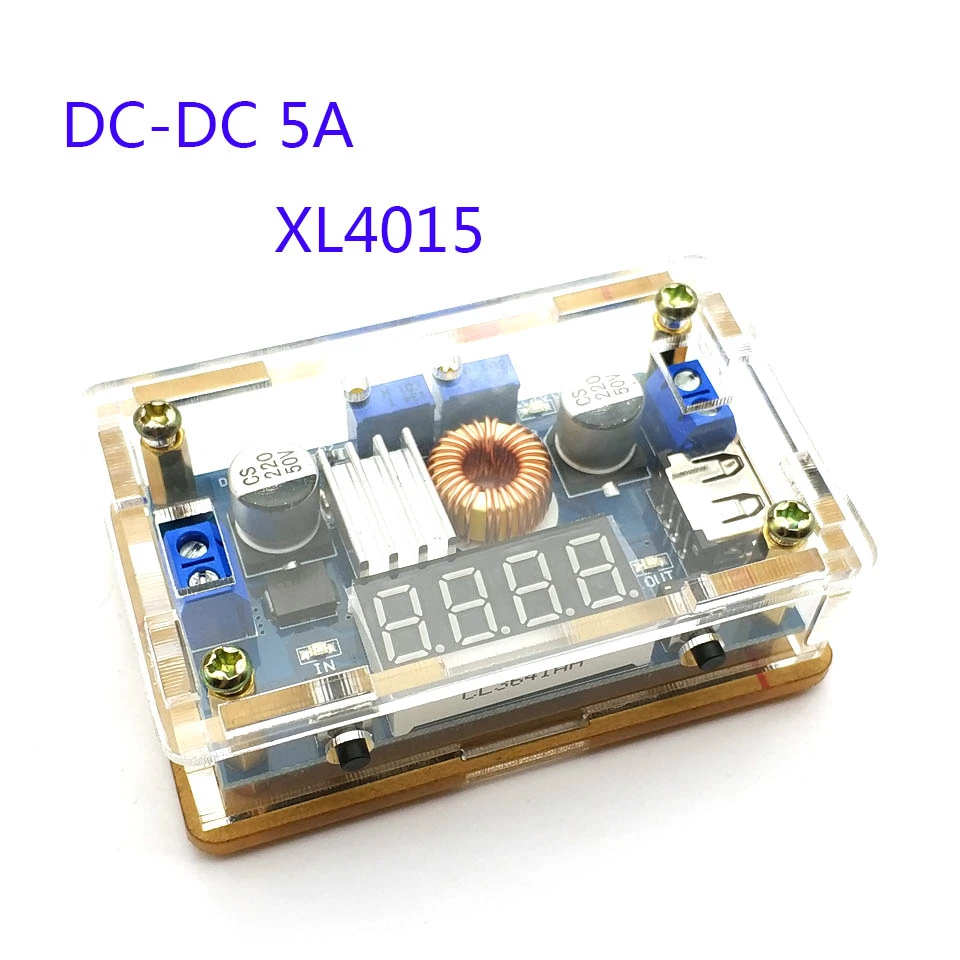

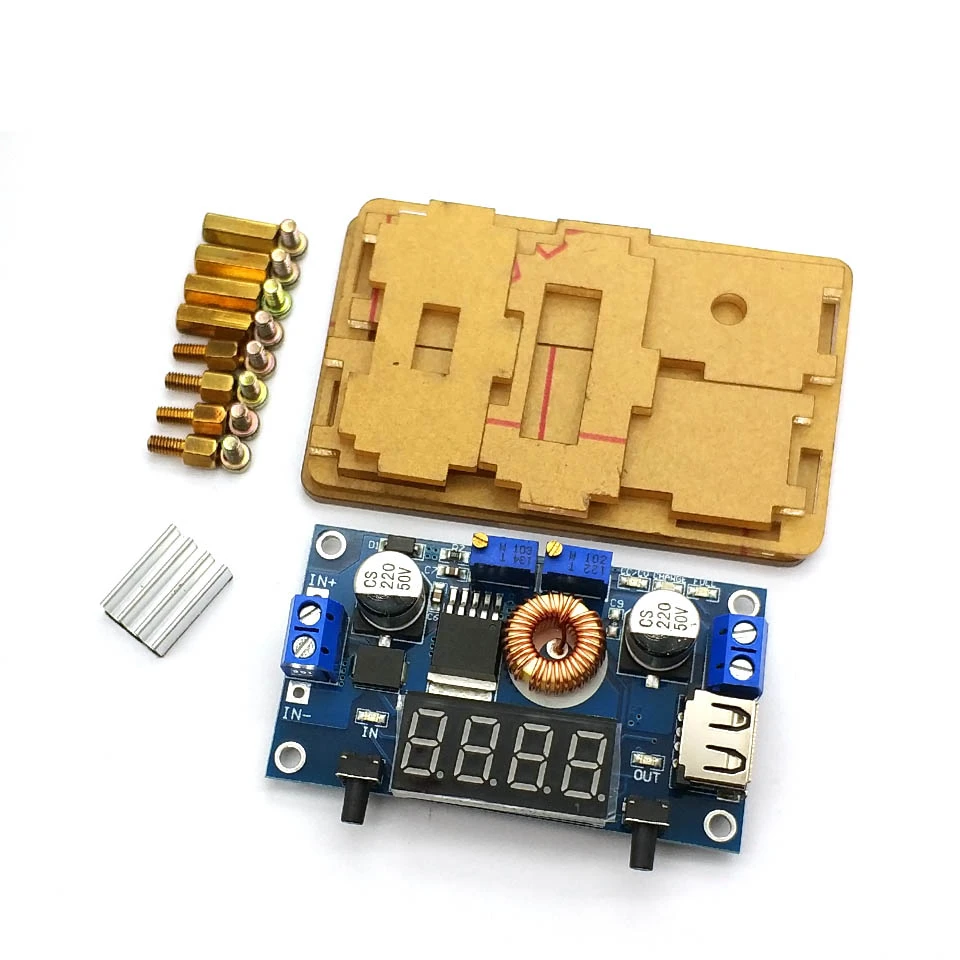

Описание: 1. Модуль с кристальной оболочкой, более безопасный и красивый. 2. Содержит вольтметр, амперметр, измеритель мощности, usb-интерфейс для зарядки цифровых продуктов. Примечание: 1. Когда вы используете продукт, входы и выходы модуля будут изолированы от земли. 2. Выходное напряжение USB соответствует модулю, а не фиксированному выходному напряжению 5 В. При зарядке цифрового оборудования убедитесь, что выходное напряжение USB составляет 5 В. 3. Некоторые клиенты сообщают: «модуль не может регулировать выходное напряжение всегда равен входному напряжению». Когда вы столкнулись с этой проблемой, пожалуйста, против часовой стрелки вращения «потенциометра напряжения» 10 кругов или более, Затем используйте модуль, который вы можете отрегулировать выходное напряжение. Поскольку заводское выходное напряжение по умолчанию составляет около 20 в. 4. Сборка корпуса очень проста, но "левая" "правая" "Передняя" Панель Направленная, вы должны обратить внимание во время сборки! Технические характеристики 1. Диапазон входного напряжения: 5-36VDC (входное напряжение voltagehigher, чем 6,2 V и комфортные ощущения) функция будет действовать) 2. Выход Диапазон напряжения: 1,25-32VDC регулируется (Выход напряжение выше, чем 6,2 V и комфортные ощущения) функция будет действовать) 3. Выходной ток: 0-5A 4. Выходная мощность: 75 Вт 5. Высокая эффективность до 96% 6. Встроенная функция теплового отключения 7. Встроенная функция ограничения тока 8. Встроенная функция защиты от короткого замыкания 9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом). 10. Размер голой доски: Д x Ш x В = 68,2 × 38,8 × 15 мм 11. Вес: 73 г Применение 1. Используйте в качестве понижающих модулей с защитой от перегрузки по току Применение: (1) Отрегулируйте правильную кнопку так, чтобы «OUT» LED освещал, цифровой измеритель показывает значение выходного напряжения, отрегулируйте «потенциометр напряжения», чтобы выходное напряжение достигло нужного значения. (2) Отрегулируйте правильную кнопку так, чтобы цифровой счетчик показывал значение выходного тока; Провод короткой выходной клеммы, затем Настройте «потенциометр тока» так, чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (Например, цифровой измеритель Отображает текущее значение 4А, затем вы можете использовать модуль до максимального тока 4А) (3) подключен к нагрузке. 2. Используйте в качестве зарядного устройства Применение: (1) Убедитесь, что вам нужно зарядить поплавковое напряжение аккумулятора и зарядный ток; (В том случае, если параметры лития 3,7 V/2200mAh, затем поплавок напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, то есть, 2200mA) (2) в условиях отсутствия нагрузки Отрегулируйте «потенциометр напряжения» так, чтобы выходное напряжение достигло поплавкового напряжения; (В том случае, если до 3,7 V перезаряжаемая литиевая батарея, выходное напряжение может быть отрегулирован поворотом на 4,2 V) (3) Отрегулируйте правильную кнопку так, чтобы цифровой счетчик показывал значение выходного тока; Провод короткой выходной клеммы, затем Настройте «потенциометр тока» так, чтобы выходной ток достиг предварительно определенного значения тока зарядки. (4) Зарядка указатель поворота ток заводским настройкам по умолчанию является 0,1 раз больше, чем зарядный ток никель-металл; (Батарея во время зарядки постепенно уменьшается, если Настройка заряда тока 1А, то когда ток заряда меньше 0,1а, синий свет выключен, зеленый свет включен, это означает, что аккумулятор полностью заряжен) (5) подключен к зарядке аккумулятора. (1,2,3,4 шагов как: выход выгружен, не подключайте аккумулятор) 3. Используйте в качестве светодиодного модуля драйвера постоянного тока Применение: (1) Настройте «потенциометр напряжения» так, чтобы выходное напряжение достигло нужного значения. (2) Отрегулируйте правильную кнопку так, чтобы цифровой счетчик показывал значение выходного тока; Провод короткой выходной клеммы, затем Настройте «текущий потенциометр» так, чтобы выходной ток достиг предварительно определенного рабочего тока светодиода. (3) Подключение светодиодный, работа. (1,2 шага как: выход выгружен, не подключается светодиодный) Вольтметр и амперметр Метод калибровки: Модуль с функцией ручной калибровки может правильно отображать точное напряжение и ток, если вы считаете, что текущее напряжение и точность тока соответствуют требованиям, не выполняйте следующие операции. (1) шаги калибровки выходного напряжения Шаг 1, отрегулируйте правильную кнопку так, чтобы «OUT» LED освещал, цифровой измеритель показывает значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, цифровой счетчик и светодиодный индикатор «OUT» мигает синхронизацией, так что вы входите в режим калибровки выходного напряжения. Шаг 2, Пресс правой кнопкой мыши (с нормальной скоростью) Величина напряжения складываются единое целое; Пресс левую кнопку, при температуре минус единое целое; В связи с проведением единое целое составляет менее 0,1 V, минимальное напряжение дисплея до 0,1 V, таким образом, вам нужно постоянно Пресс, для детей от 1 года до 5 лет несколько раз, чтобы увидеть вольтметр изменения 0,1 V, Сколько времени занимает вольтметр изменения 0,1 V нажатием клавиши, в зависимости от тока, напряжение дисплея, тем выше напряжение, тем меньше количество пресс. Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения. (2) шаги калибровки входного напряжения Шаг 1, настройте правую кнопку так, чтобы светодиодный индикатор «IN» освещал, цифровой измеритель показывает значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, цифровой счетчик и светодиодный индикатор «IN» мигает синхронизацией, так что вы входите в режим калибровки входного напряжения. Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения. (3) шаги калибровки выходного тока Шаг 1, отрегулируйте правильную кнопку, чтобы цифровой счетчик показывал значение выходного тока. Нажмите правую кнопку в течение более 2 секунд, отпустите, цифровой измеритель мигает синхронизацией, чтобы вы могли войти в режим калибровки выходного тока. Шаг 2, подключенный к нагрузке, амперметр в серии, Отрегулируйте правую и левую кнопку, чтобы изменить дисплей цифрового счетчика, так что это соответствует дисплею амперметра. Посылка включает в себя: 1 шт. 5A CC/CV W USB вольтметр светодиодный привод шаг вниз литиевая зарядное устройство Модуль питания + чехол
