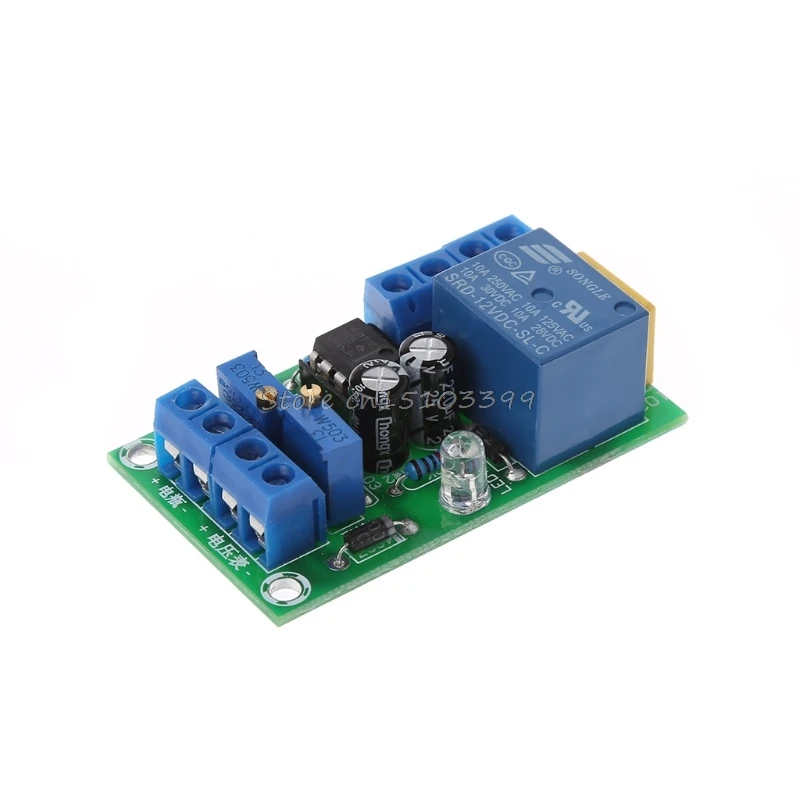

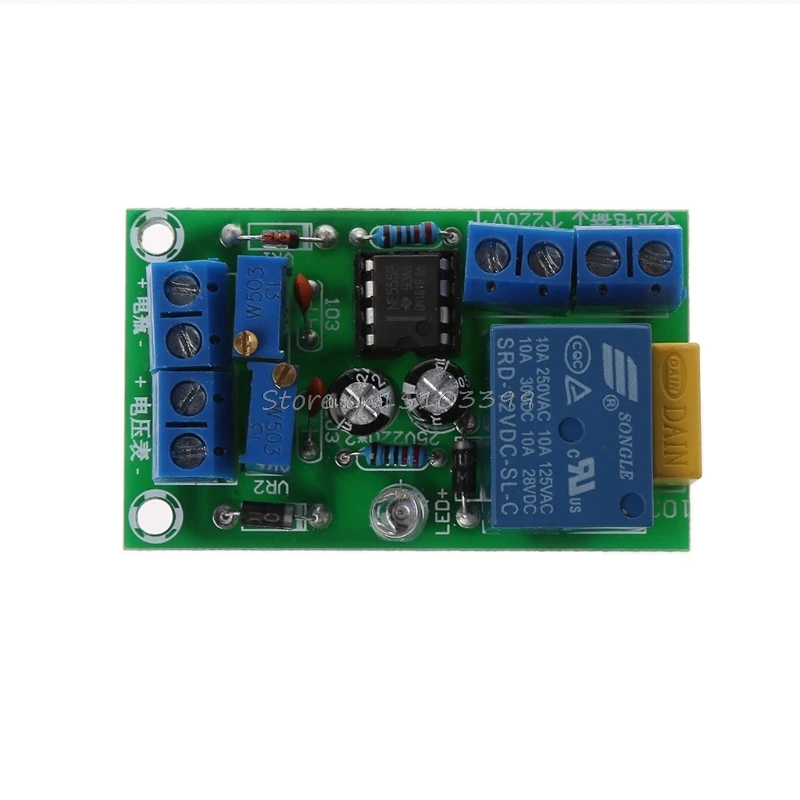

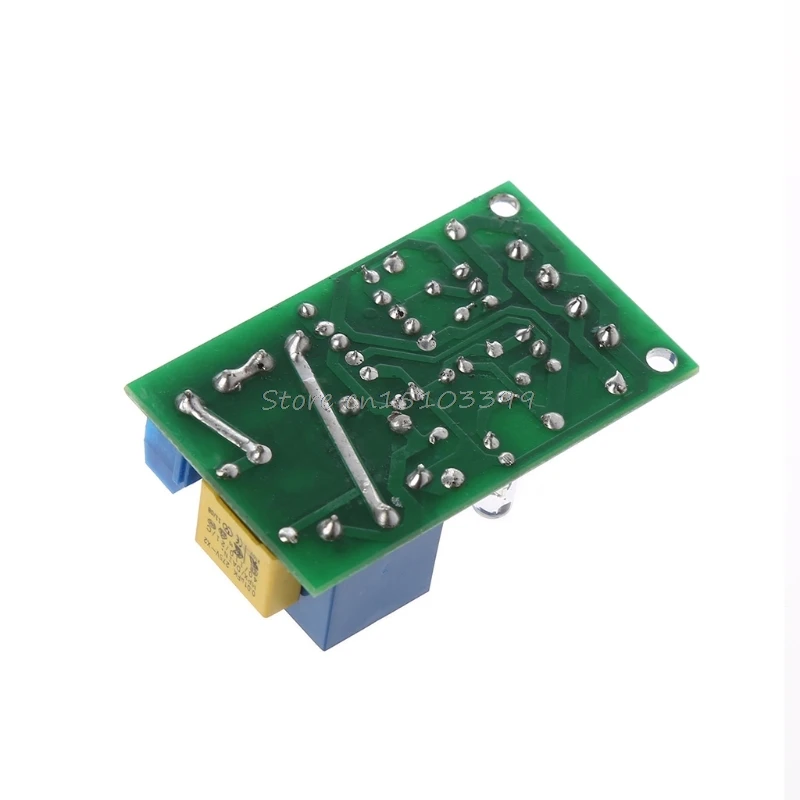

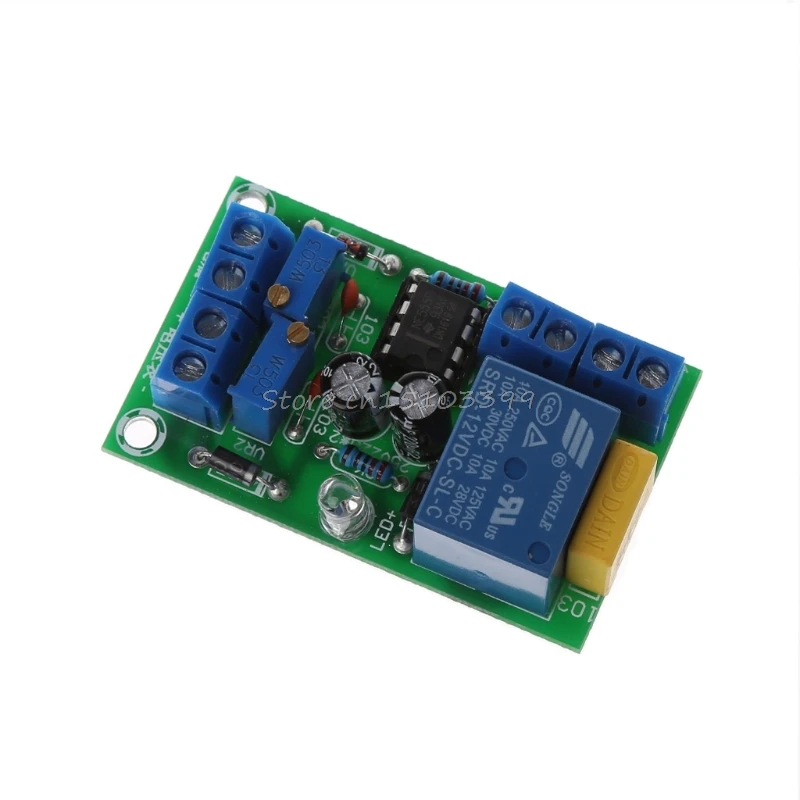

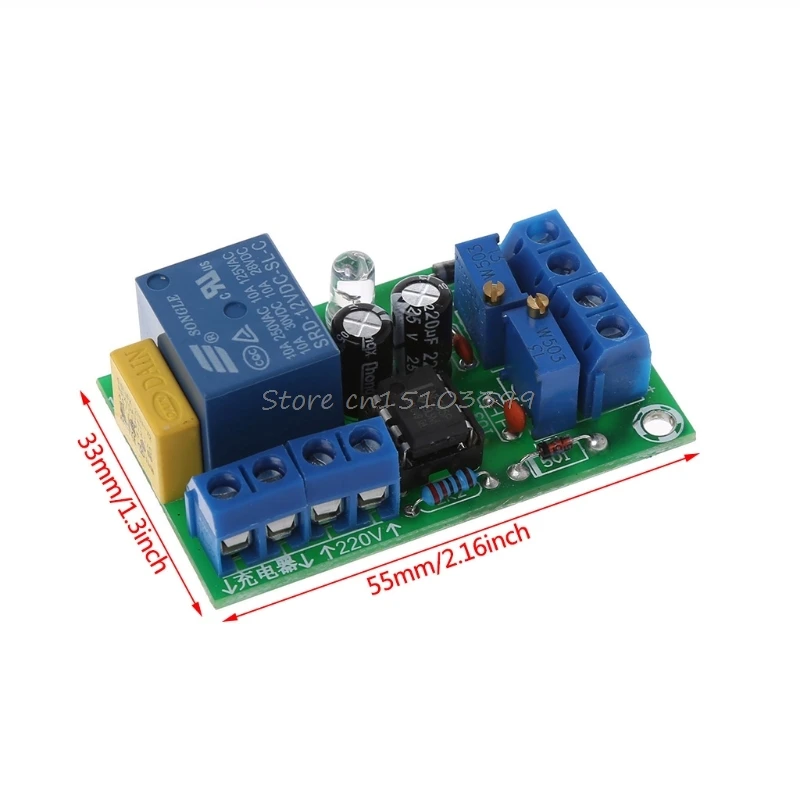

Модуль контроллера автоматической зарядки батареи 12 В модуль релейной защитной

Модуль контроллера автоматической зарядки батареи 12 В модуль релейной защитной

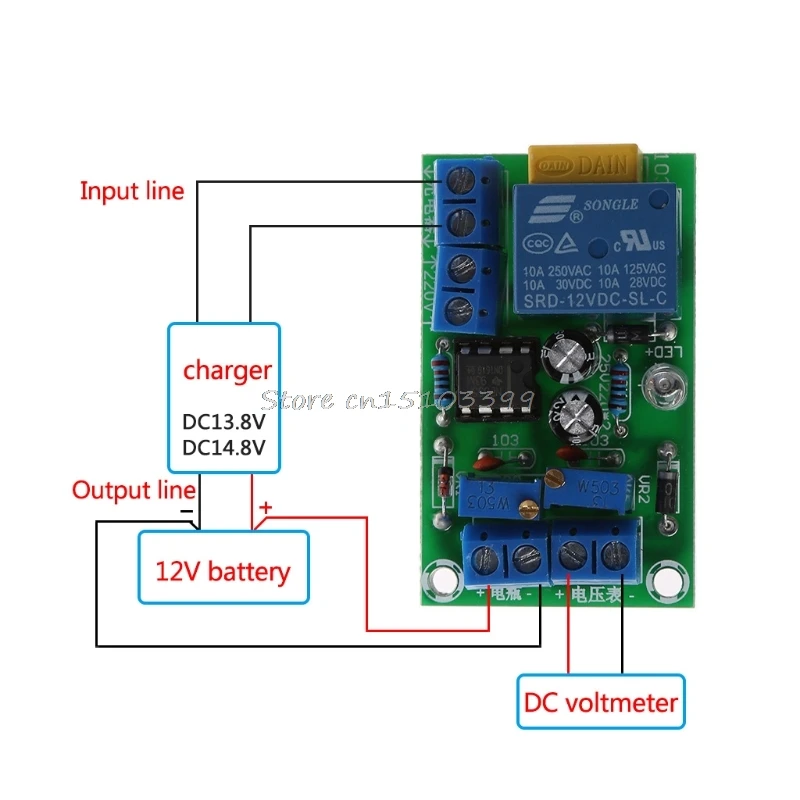

De scription:12 В Автоматическая плата управления зарядкой будет автоматически заряжаться, когда напряжение батареи снизится до 10,5 В (низкое напряжение регулируется), и выключится, когда мощность составляет около 14,4 В (регулируется). Красный светильник включается при зарядке, выключается при полной зарядке. Реле отключения и 220 В вход конец зарядки, тем самым экономя энергию.   Особенности:1, в сборе с помощью специального IC управления напряжением и специального автомобильного реле.2. Малый объем и большой ток.3. Точное и стабильное отключение напряжения.4, Полные функции и надежная производительность.5, автоматически заряжается и отключается.   Инструкция:Подключите любой провод 220 В с com-портом реле и Подключите зарядное устройство с выключенным портом.Зарядное устройство должно быть полным мостовым выходом.Выходное напряжение постоянного тока может быть от 13,8 до 14,8 в.Тест на зарядку в первый раз: напряжение батареи должно быть около 10 в.Функция 1: ток не может быть больше 10 A.Функция 2: плата имеет функцию защиты обратного подключения. Нет выхода, если аккумулятор не подключен. Нет выхода, если полярность батареи неправильная.Выходное короткое замыкание автоматически выключается: это Практическая защита. До тех пор, пока выходное короткое замыкание, зарядное устройство автоматически отключит выход, поэтому Защитите зарядное устройство от горения.   Регулировка:Реле VR1 отключено для отключения при зарядке аккумулятора от напряжения до 14,4 В (Настройка напряжения отключения: по часовой стрелке ниже, против часовой стрелки выше)Реле VR2 подключено и начало заряжать, когда напряжение батареи составляет 10,5 В (Настройка низкого напряжения: по часовой стрелке ниже, против часовой стрелки выше)   Характеристики:Значение по умолчанию:Низкое напряжение: 10,5 вНапряжение отключения: 14,8 в (регулируется, может отличаться)Способ подключения: Пожалуйста, проводите в соответствии с инструкцией. Не меняйте проводкуРазмер печатной платы: 55x3 3 мм/2,17x1,30"Количество: 1 шт.Примечание:1. Используйте rs, чтобы использовать этот товар, пожалуйста, убедитесь, что вы знаете, как его использовать перед покупкой. Спасибо за понимание.2. Возможны отклонения в 1-3 мм вследствие измерений вручную. Спасибо за понимание.3. Мониторы не калибруются так же, цвет товара, отображаемый на фотографиях, может немного отличаться от реального объекта. Пожалуйста, выберите настоящий стандарт   Посылка включает в себя:Плата управления зарядкой-1 шт.
