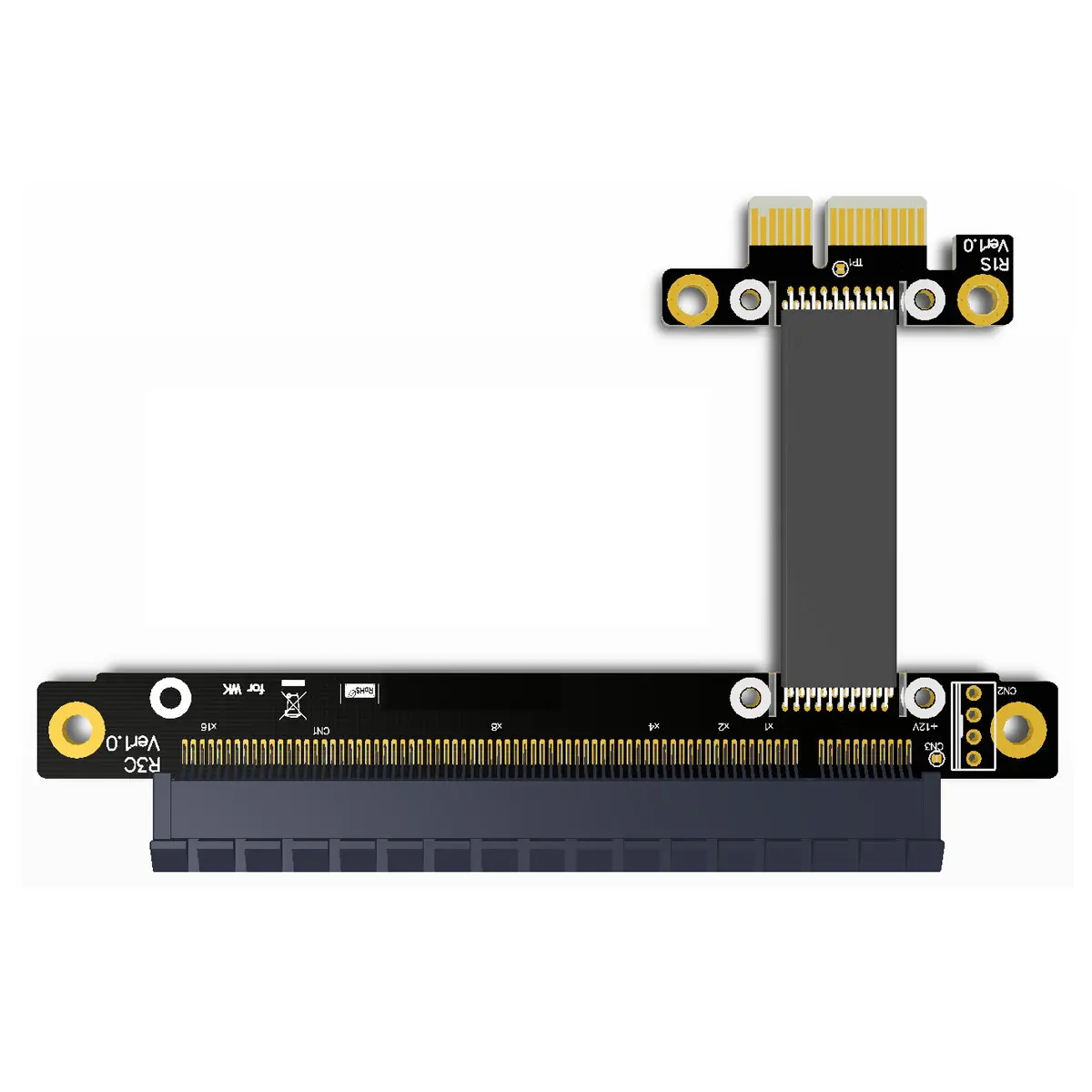

Jimier Cablecc 30 см 40 50 60 PCI-E Gen3.0 1x до 16x Переходный кабель PCI-Express X16 удлинитель
14.77
Новое поступление
Сменный кабель для порта ЖК-дисплея LVDS Для iMac 27 дюймов A1419 5K гибкий экран 5. 91x5. 91in 1
1004.95
Адаптер SSD на M.2 NGFF X4 для 2013 2014 2015 apple MacBook Air A1465 A1466 Pro A1502 A1398 Mac ME253 MD878 - купить по
13702.12
Кабель сигнала для майнинга Antminer S9 S7 L3 20 шт. 18 контактов 2 контакта - купить по
1090.71
Адаптер питания ATX 24 контакта мама-24 папа 90 градусов для настольных ПК
405.41
CHIPAL новейший ATX 24Pin к SATA 15Pin двойной PSU адаптер источник питания синхронизация
176.98

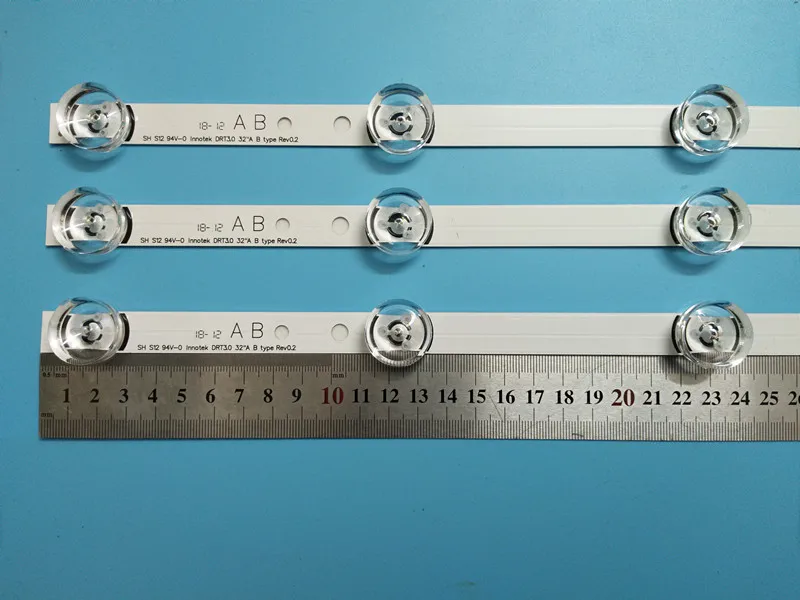

Светодиодный ная подсветка для телевизора LG 32LB565V-ZQ 32LB565U-ZQ 32LB569Z-TD - купить по
79.87

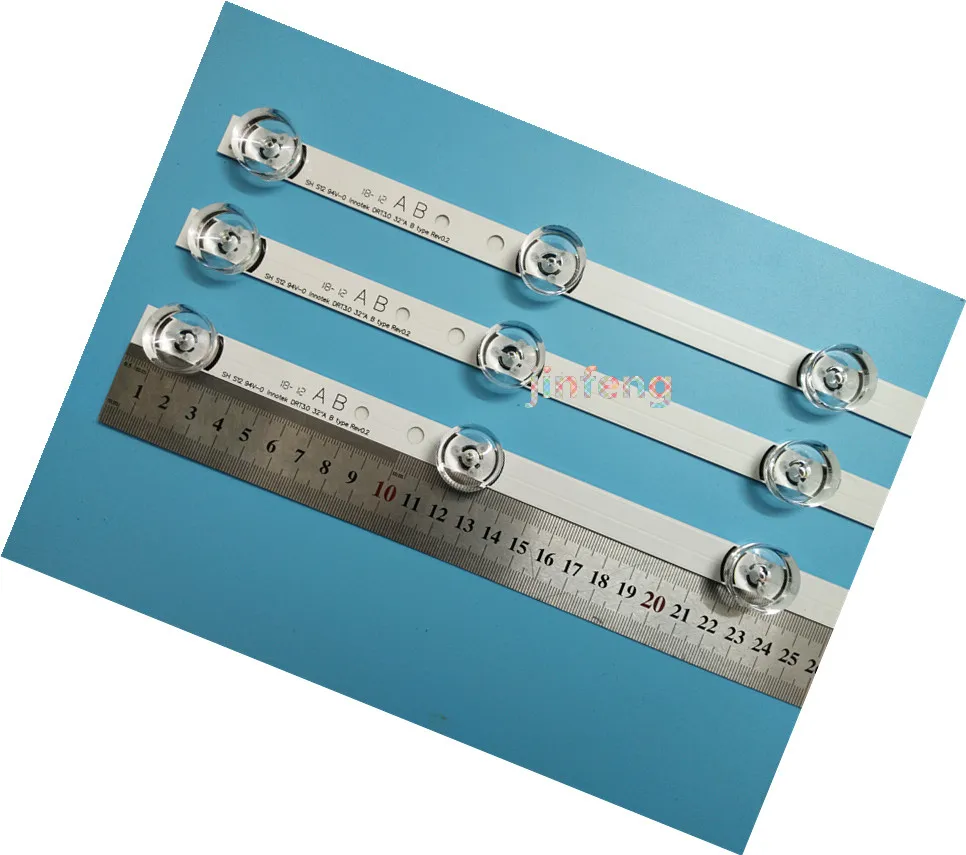

Светодиодный ная деталь для светодиодной подсветки телевизора LG 32LB561U-ZC 32LB561V-ZE
1122.68
RZCONNE Store
Магазина RZCONNE Store работает с 05.10.2016. его рейтинг составлет 94.77 баллов из 100. В избранное добавили 5173 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 3397 наименований товаров, успешно доставлено 56341 заказов. 9581 покупателей оставили отзывы о продавце.
Характеристики
FIX-30-S6 30-контактный двойной 2-канальный 6-битный кабель LVDS для ЖК-панели
История изменения цены
*Текущая стоимость 703.24 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-17-2026 | 893.49 руб. | 911.12 руб. | 902 руб. |
| Jan-17-2026 | 724.68 руб. | 738.63 руб. | 731 руб. |
| Dec-17-2025 | 879.39 руб. | 897.51 руб. | 888 руб. |
| Nov-17-2025 | 872.58 руб. | 889.91 руб. | 880.5 руб. |
| Oct-17-2025 | 696.5 руб. | 710.44 руб. | 703 руб. |
| Sep-17-2025 | 858.62 руб. | 875.54 руб. | 866.5 руб. |
| Aug-17-2025 | 851.39 руб. | 868.60 руб. | 859.5 руб. |
| Jul-17-2025 | 844.88 руб. | 861.24 руб. | 852.5 руб. |
Описание товара

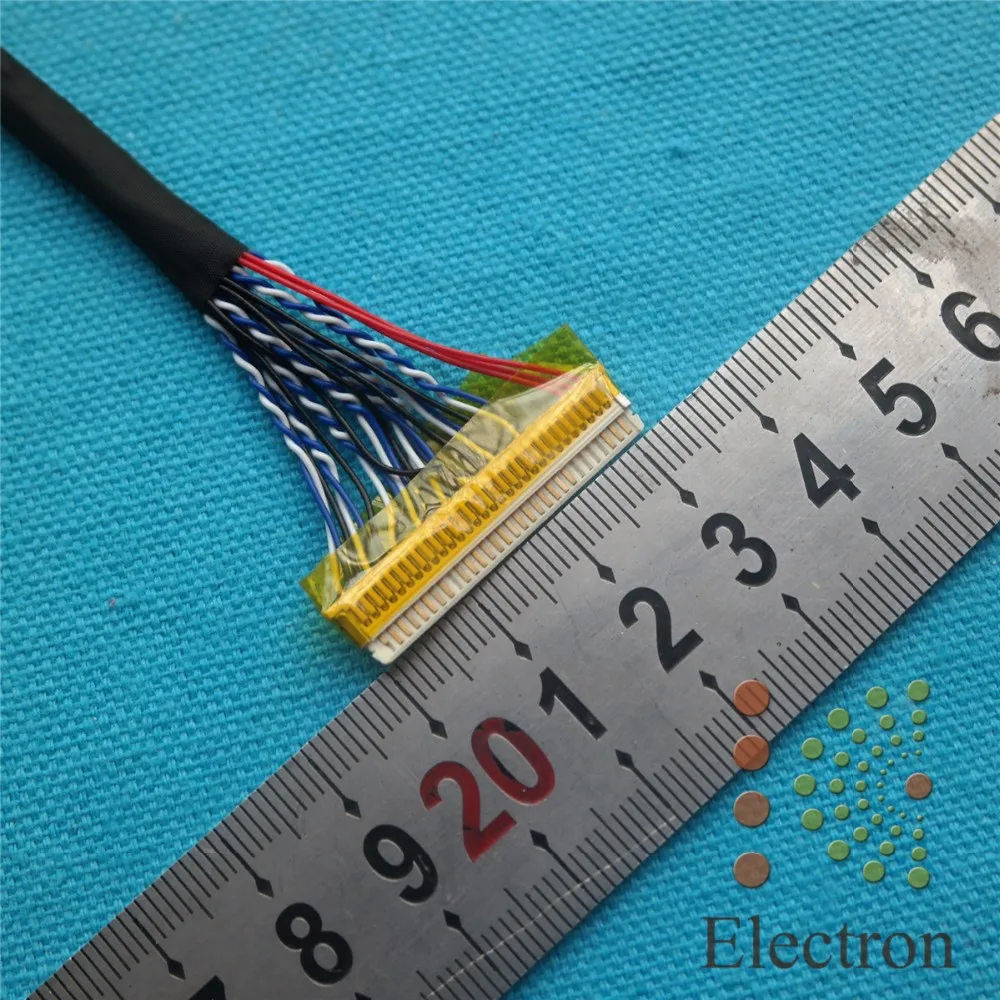

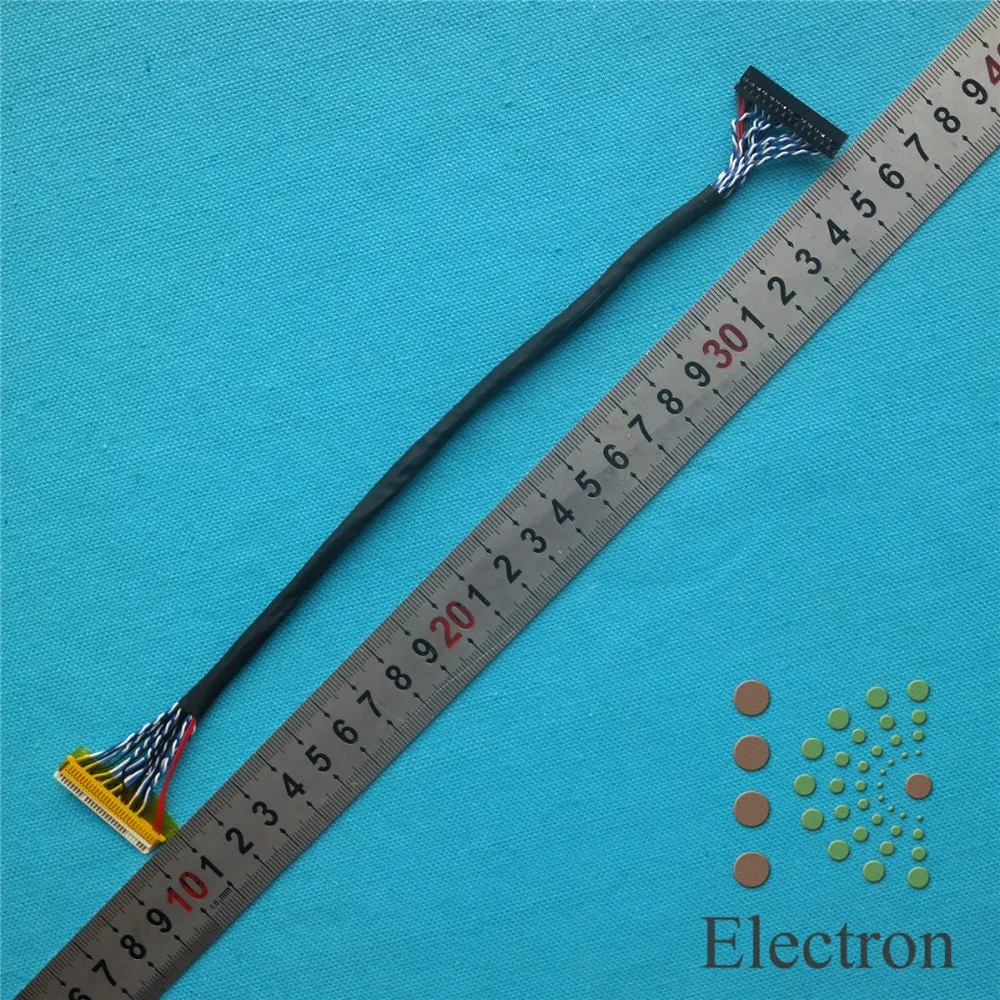

FIX-30-S6 30Pin двойной 2ch 6 бит LVDS кабель для ЖК-панели контроллера 5 шт./лот

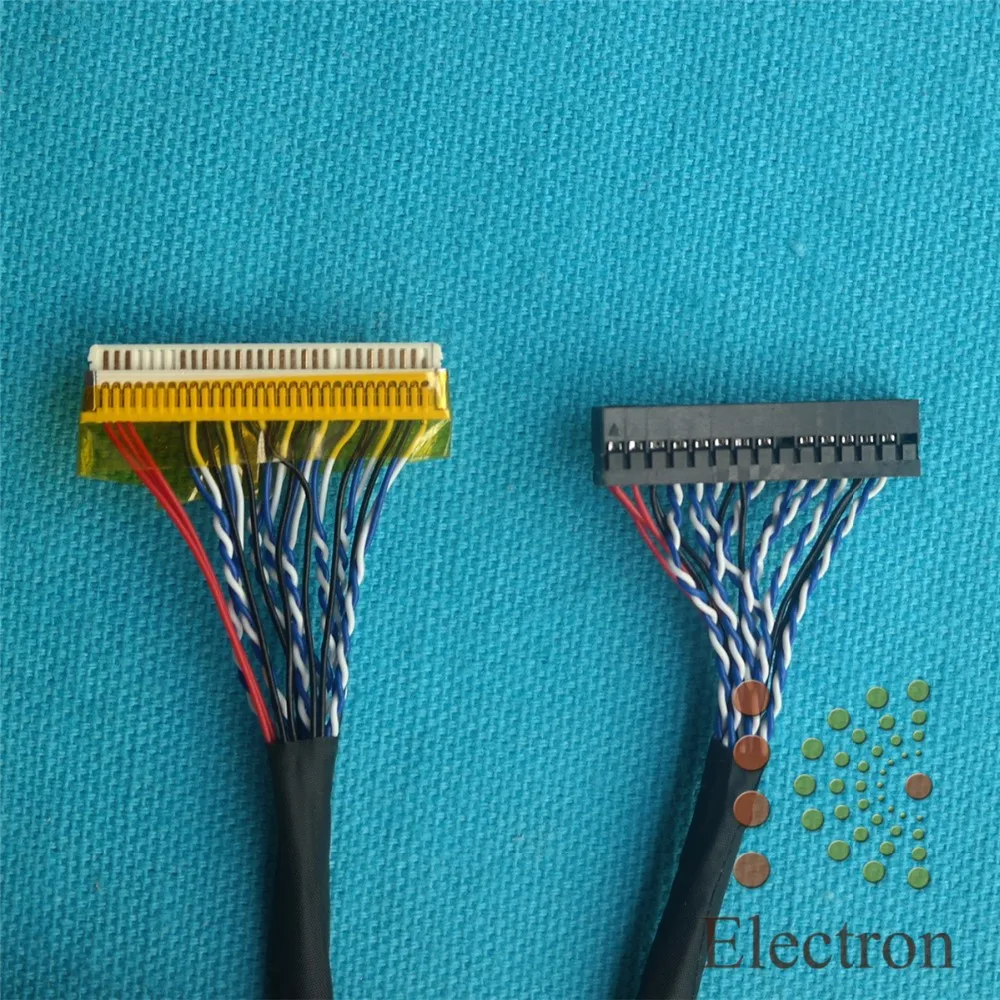

О проводе:
- 8 пар синих и белых кабелей (для подключения сигнализации);
- Черные провода стоят для «заземления» и красные провода стоят для «питания»
Применение:
- Подходит для ЖК-дисплея с 2-канальным интерфейсом LVDS (6-битные данные RGB, 8 пар дифференциального сигнала; Номер детали типа: JAE FI-XB30SR-HF11-NPB);
- Подходит для ЖК-панелей 12,1, 14,1, 15, 15,4, 17, 17,1 дюймов с разрешениями 1440*900, 1400*1050, 1600*1200, 1680*1050, 1920*1200;
- Пригодится для обслуживания/ремонта мастерских.
Последовательность контактов 30-контактного разъема (разъем для ЖК-интерфейса LVDS):
|
Булавка # |
Название сигнала |
Описание |
|
1 |
GND |
Земля |
|
2 |
VCC |
Питание |
|
3 |
VCC |
Питание |
|
4 |
VEDID |
Мощность DDC |
|
5 |
NC |
Нет соединения |
|
6 |
CLKEDID |
Часы DDC |
|
7 |
ДанныеEDID |
Данные DDC |
|
8 |
Odd_RxIN0- |
-Дифференциальный ввод данных LVDS |
|
9 |
Odd_RxIN0 + |
+ Дифференциальный ввод данных LVDS |
|
10 |
GND |
Земля |
|
11 |
Odd_RxIN1- |
-Дифференциальный ввод данных LVDS |
|
12 |
Odd_RxIN1 + |
+ Дифференциальный ввод данных LVDS |
|
13 |
GND |
Земля |
|
14 |
Odd_RxIN2- |
-Дифференциальный ввод данных LVDS |
|
15 |
Odd_RxIN2 + |
+ Дифференциальный ввод данных LVDS |
|
16 |
GND |
Земля |
|
17 |
Odd_RxCLKIN- |
-Дифференциальный вход часов LVDS |
|
18 |
Odd_RxCLKIN + |
+ Дифференциальный вход часов LVDS |
|
19 |
GND |
Земля |
|
20 |
Even_RxIN0- |
-Дифференциальный ввод данных LVDS |
|
21 |
Even_RxIN0 + |
+ Дифференциальный ввод данных LVDS |
|
22 |
GND |
Земля |
|
23 |
Even_RxIN1- |
-Дифференциальный ввод данных LVDS |
|
24 |
Even_RxIN1 + |
+ Дифференциальный ввод данных LVDS |
|
25 |
GND |
Земля |
|
26 |
Even_RxIN2- |
-Дифференциальный ввод данных LVDS |
|
27 |
Even_RxIN2 + |
+ Дифференциальный ввод данных LVDS |
|
28 |
GND |
Земля |
|
29 |
Even_RxCLKIN- |
-Дифференциальный вход часов LVDS |
|
30 |
Even_RxCLKIN + |
+ Дифференциальный вход часов LVDS |

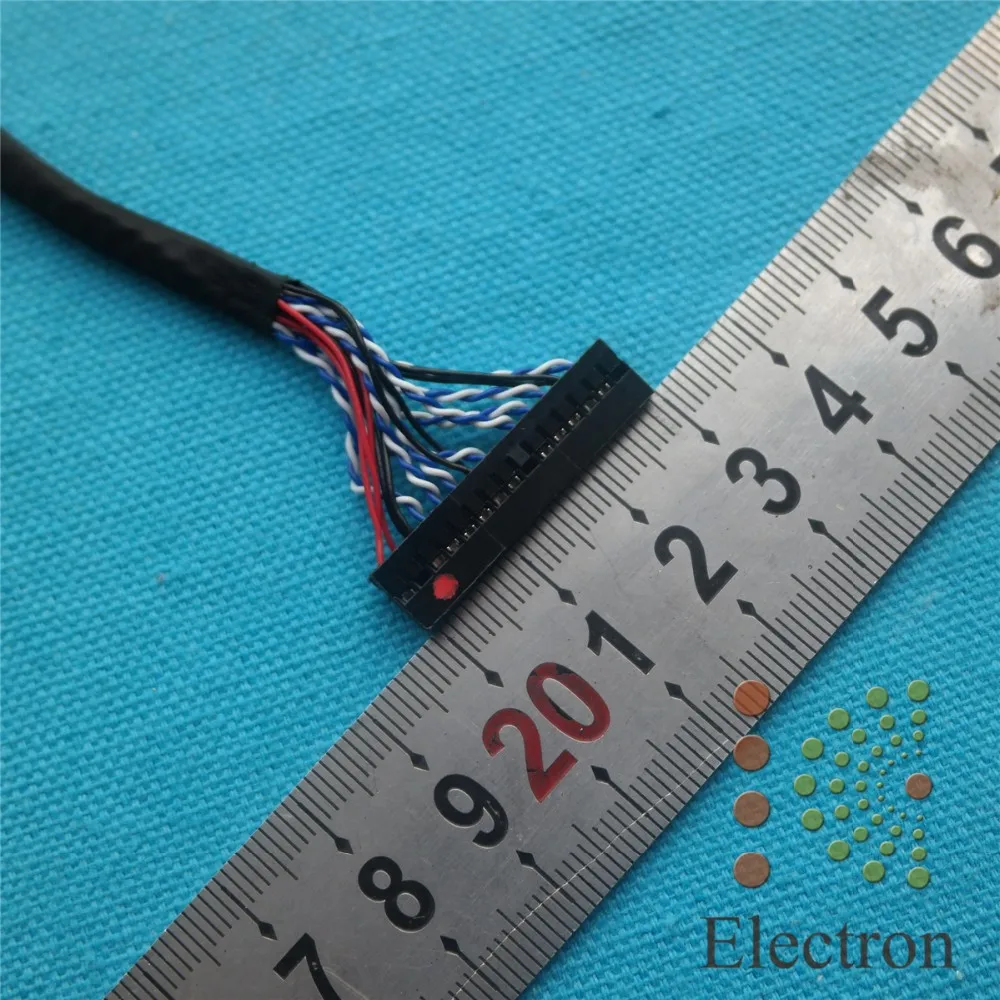

(2x1 5 контактов/2,0) последовательность контактов черного разъема:
|
Последовательность контактов |
Определение |
Описание |
|
1 |
LCD-VDD |
Питание для панели |
|
2 |
LCD-VDD |
Питание для панели |
|
3 |
LCD-VDD |
Питание для панели |
|
4 |
GND |
Земля |
|
5 |
GND |
Земля |
|
6 |
GND |
Земля |
|
7 |
RXO0- |
LVDS ODD 0-сигнал |
|
8 |
RXO0 + |
LVDS ODD 0 + сигнал |
|
9 |
RXO1- |
LVDS ODD 1-сигнал |
|
10 |
RXO1 + |
LVDS ODD 1 + сигнал |
|
11 |
RXO2- |
LVDS ODD 2-сигнал |
|
12 |
RXO2 + |
LVDS ODD 2 + сигнал |
|
13 |
GND |
Земля |
|
14 |
GND |
Земля |
|
15 |
RXOC- |
LVDS нечетные часы-сигнал |
|
16 |
RXOC + |
LVDS нечетные часы + сигнал |
|
17 |
RXO3- |
LVDS ODD 3-сигнал |
|
18 |
RXO3 + |
LVDS ODD 3 + сигнал |
|
19 |
RXE0- |
LVDS даже 0-сигнал |
|
20 |
RXE0 + |
LVDS даже сигнал 0 + |
|
21 |
RXE1- |
LVDS даже 1-сигнал |
|
22 |
RXE1 + |
LVDS даже 1 + сигнал |
|
23 |
RXE2- |
LVDS даже 2-сигнал |
|
24 |
RXE2 + |
Сигнал LVDS даже 2 + |
|
25 |
GND |
Земля |
|
26 |
GND |
Земля |
|
27 |
RXEC- |
LVDS даже тактовой сигнал |
|
28 |
RXEC + |
LVDS даже часы + сигнал |
|
29 |
RXE3- |
LVDS даже 3-сигнал |
|
30 |
RXE3 + |
Сигнал LVDS даже 3 + |
Подходит для ЖК-дисплеев ниже (не все перечислены, например)
|
B150pg03val0 |
LP141WP1 |
LP171WP4(TL)(B4) |
LQ170M1LA2A |
LTN154P3-L01 |
|
B150PN01 |
LP150E02(A2)(P1) |
LP171WP4(TL)(B5) |
LQ170M1LA3C |
LTN154U1-L01 |
|
B154PW01 |
LP150E06 |
LP171WP4(TL)(N2) |
LQ170M1LA4B |
LTN154U1-L02 |
|
B154SW01 |
LP150E06 (A3)(K2) |
LP171WP4(TL)(R2) |
LQ170M1LA4G |
LTN154U2-L04 |
|
B170PW01 |
LP150E07 |
LP171WP4-TLN1 |
LTD121KM2M |
LTN154U2-L06 |
|
B170PW02 |
LP150U03(A2)(P1) |
LP171WU1 |
LTD141EM6K |
LTN154WU1-A1 |
|
B170PW03 |
LP150U1 |
LP171WU1(A4)(K2) |
LTD154EZ0D |
LTN170CT01-001 |
|
B170PW04 |
LP150U1-A2 |
LP171WU1(A4)(K5) |
LTN106W1-L01 |
LTN170U1-L01 |
|
B170PW05 |
LP150X08-A2 |
LP171WU1(TL)(A2) |
LTN141P2-L01 |
LTN170WP-L02 |
|
B170PW06 |
LP154WP1 |
LP171WU1(TL)(A5) |
LTN141P4-L01 |
LTN170WU-L01 |
|
B170UW01 |
LP154WU1 (A1) |
LP171WU1(TL)(B2) |
LTN141P4-L04 |
LTN170WU-L02 |
|
B170UW02 |
LP154WU1(A1)(K2) |
LP171WU1-TLA8 |
LTN141WD-L01 |
LTN170WX-L01 |
|
CLAA150PB0B03A |
LP154WU1(A1)(K2) |
LP171WU3-TLA1 |
LTN141WD-L07 |
LTN170WX-L03 |
|
HSD150PK14-A00 |
LP154WU1(A1)(K3) |
LP171WX2 |
LTN141WD-L07 (B) |
LTN170WX-L05 |
|
HSD170MGW1-A00 |
LP154WU1(TL)(A1) |
LP171WX2(A4) |
LTN150P2-L01 |
LTN170WX-L08 |
|
HT14P12-100 |
LP154WU1(TL)(A2) |
LP171WX2(A4)(K1) |
LTN150P2-L03 |
LTN170X2-L02 |
|
HV150UX1-100 |
LP154WU1(TL)(B1) |
LP171WX2(A4)(K9) |
LTN150P3-L01 |
LTN190W1 |
|
HV150UX1-101 |
LP154WU2(TL)(A2) |
LP171WX2(TL)(A2) |
LTN150P4-L02 |
N150P3-L01 |
|
HV150UX1-L01 |
LP171W01 |
LP171WX2(TL)(A3) |
LTN150PE-L01 |
N150U3-L01 |
|
IASX12S |
LP171W01(A4) |
LQ150U1LA03 |
LTN150PF-L04 |
N154Z1-L02 |
|
IAUX14 |
LP171W01(A4)(K1) |
LQ150U1LH22 |
LTN150PG-L02 |
N170C2-L01 |
|
IAUX14P |
LP171WP4 |
LQ150U1LW03 |
LTN150PG-L03 |
N170C2-L02 |
|
IAUX14S |
LP171WP4(TL)(02) |
LQ150U1LW22 |
LTN154P1-L02 |
QD17TL02 |
|
ITSX95C |
LP171WP4(TL)(03) |
LQ154M1LW02 |
LTN154P1-L03 |
TX41D56VC1CAA |
|
ITSX95E |
LP171WP4(TL)(B1) |
LQ154M1LW12 |
LTN154P1-L04 |
TX41D97VC1GAA |
|
ITUX97H |
LP171WP4(TL)(B3) |
LQ170M1LA04 |
|
|
|
|
|
