Характеристики

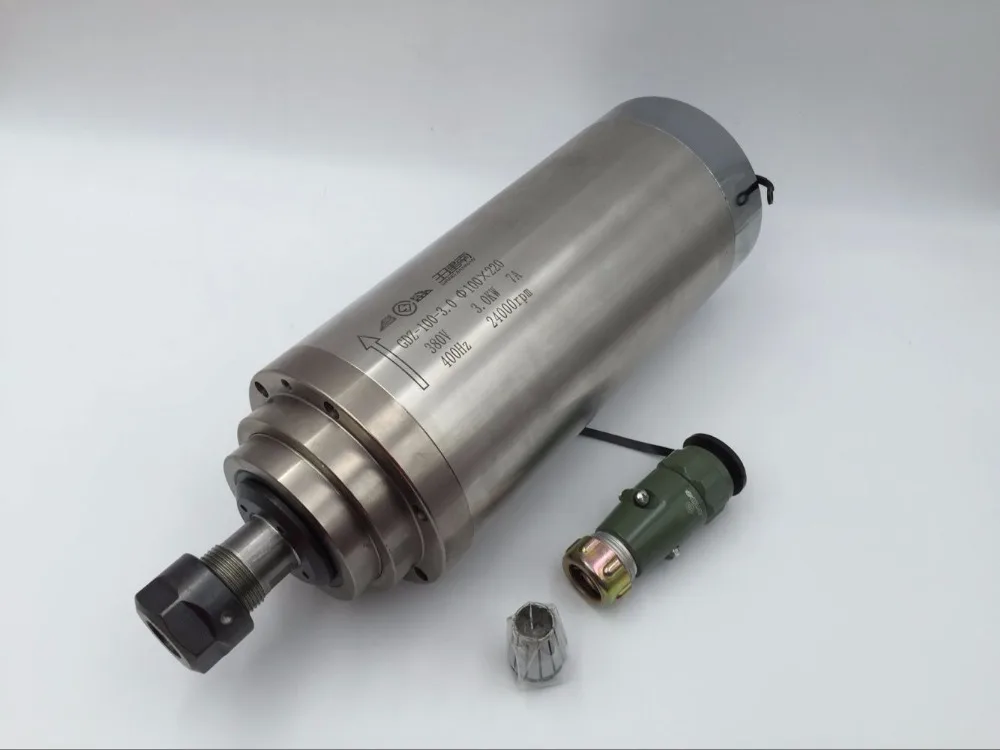

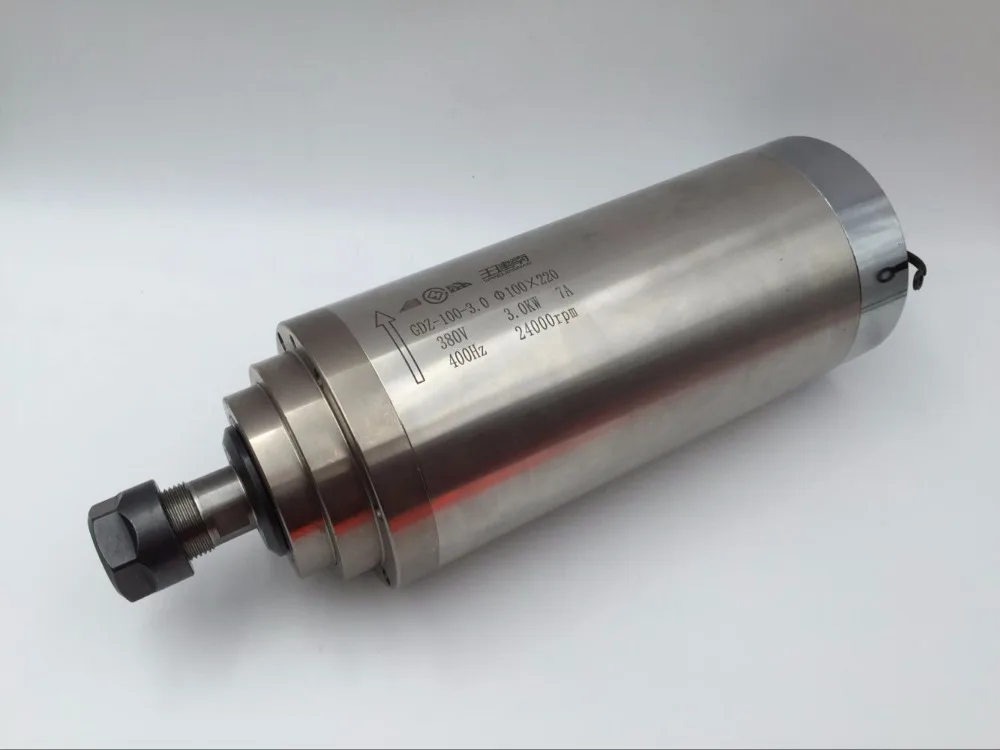

CNC 3 кВт с водяным охлаждением 380 В 24000 об/мин фрезерный Шпиндельный двигатель + VFD
История изменения цены
*Текущая стоимость 36 893,19 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-18-2026 | 46854.91 руб. | 47791.54 руб. | 47322.5 руб. |
| Jan-18-2026 | 38000.10 руб. | 38760.32 руб. | 38380 руб. |
| Dec-18-2025 | 46116.65 руб. | 47038.62 руб. | 46577 руб. |
| Nov-18-2025 | 45747.20 руб. | 46662.60 руб. | 46204.5 руб. |
| Oct-18-2025 | 36524.9 руб. | 37254.68 руб. | 36889 руб. |
| Sep-18-2025 | 45009.69 руб. | 45909.63 руб. | 45459 руб. |
| Aug-18-2025 | 44641.4 руб. | 45534.84 руб. | 45087.5 руб. |
| Jul-18-2025 | 44272.68 руб. | 45157.96 руб. | 44714.5 руб. |
Описание товара

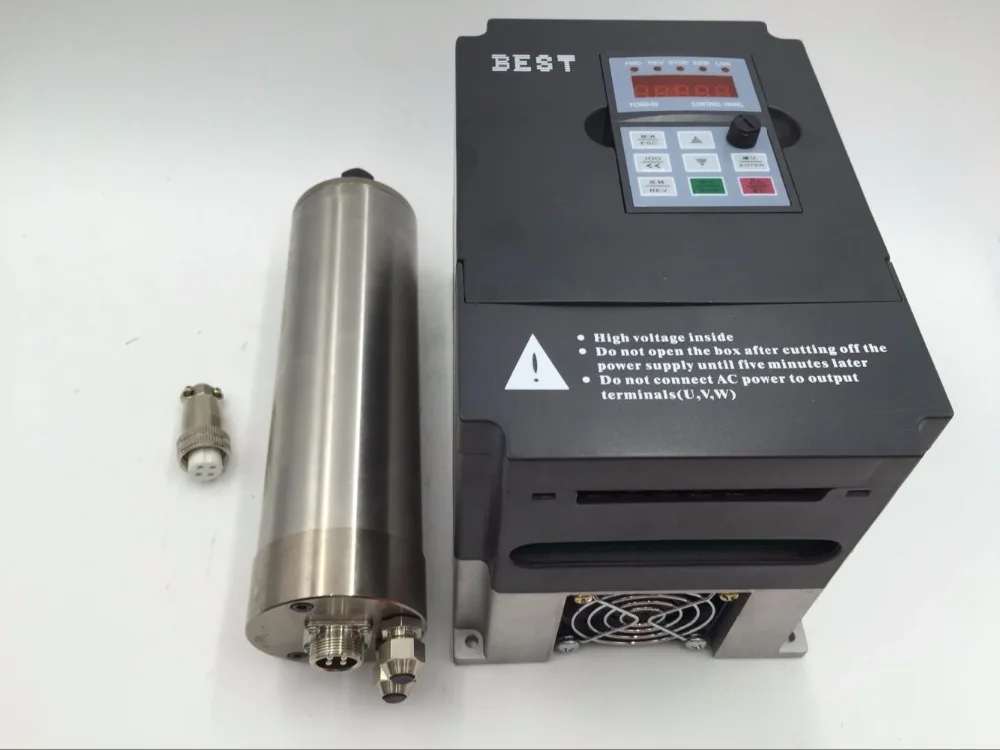

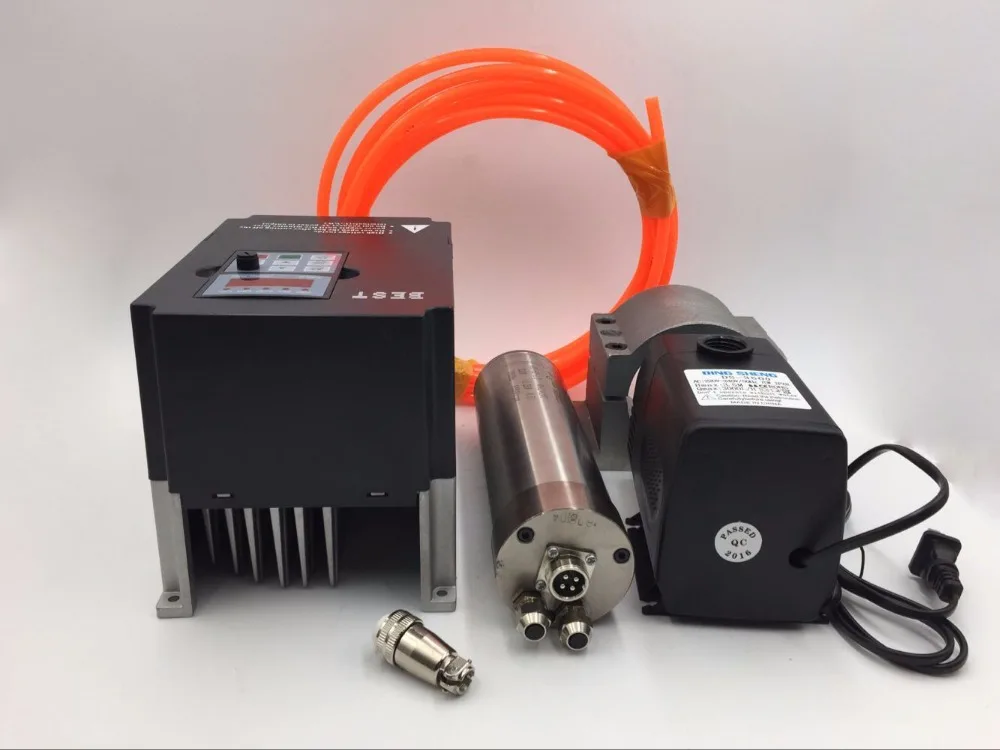

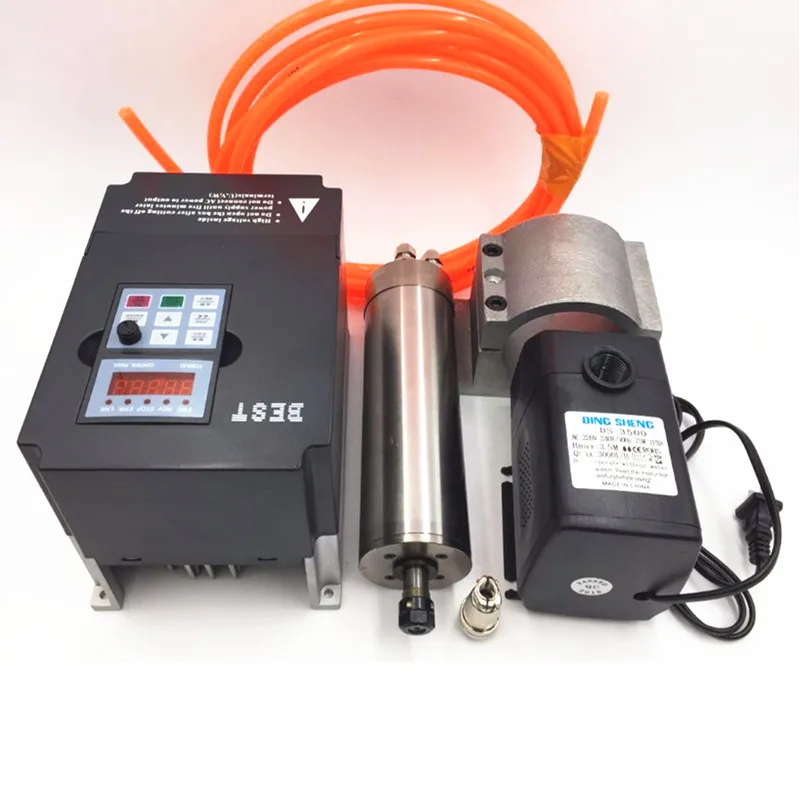

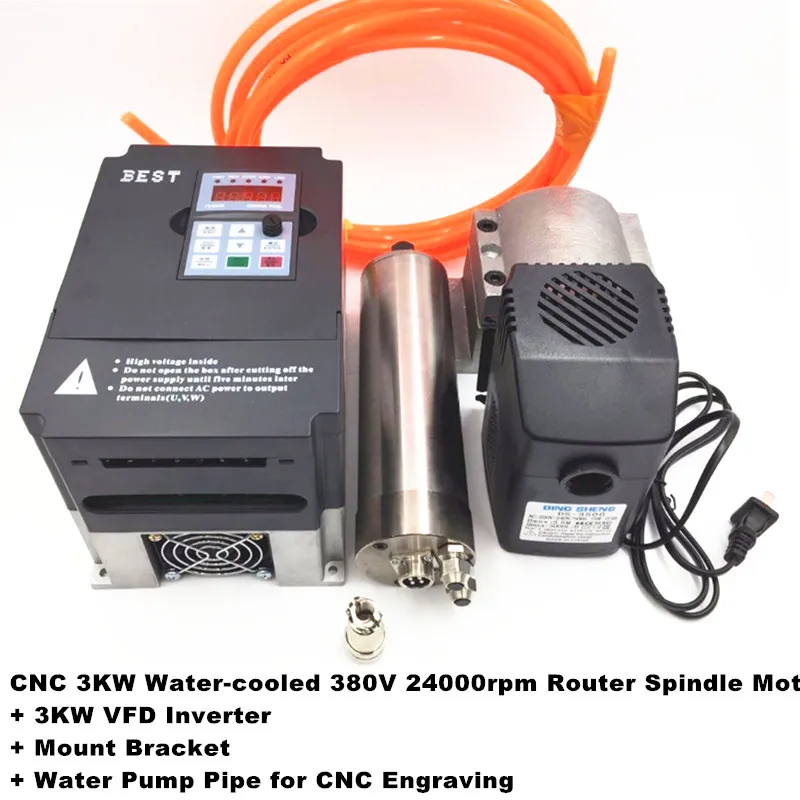

Фрезерный станок с ЧПУ мотор шпинделя 3 кВт с водяным охлаждением 380 В + 3 кВт VFD инвертор + кронштейн + труба водяного насоса для гравировки с ЧПУ

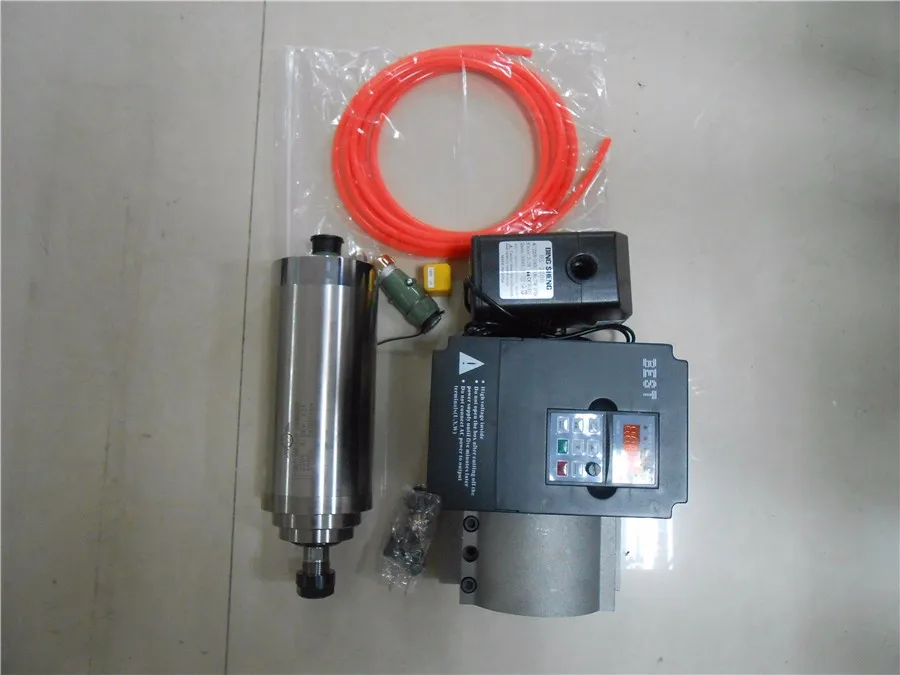

В комплект входит:
1x3 кВт Мотор шпинделя
1x3 кВт VFD привод переменной частоты
1 x литой алюминиевый кронштейн
1 х охлаждающий насос и труба
Спецификация мотора шпинделя:
Предоставление гаек по умолчанию ER20 и Collet 6 мм, если нет, пожалуйста, свяжитесь с нами для лучшего решения.
| Номер модели |
GDZ100-3 |
| Тип продукта |
Высокоскоростной двигатель шпинделя с постоянным крутящим моментом для гравировальных станков с ЧПУ |
| Номер полюса |
2 |
| Номинальная мощность (кВт) |
3 кВт |
| Номинальное напряжение (В) |
380В |
| Номинальная скорость (об/мин) |
24000 об/мин |
| Ток (А) |
7А |
| Частота (Гц) |
400 Гц |
| Охлаждение |
Естественное охлаждение |
| Тип подшипника |
2 × 7005C P4 DT и 1 × 7003C P4 |
| Смазка |
Смазка |
| Коллет (мм) |
ER20, 6 мм по умолчанию |
| Время ремонта |
Подшипник (полгода), шпиндель (один год) |
| Диаметр и длина |
100*220 мм |
| Бренд |
Чаншэн (Сделано в Китае) |
| Сертификация |
ISO9001-2000 |
VFD Спецификация:
| Модель |
FC300-4T4 |
| Мощность (кВт) |
3 кВт |
| Входное напряжение (В) |
Вход 3ph 380V50/60 Гц |
| Выходное напряжение (В) |
Выход 3ph 0 ~ 380 В |
| Выходной ток (A) |
8а |
| Выходная частота (Гц) |
0 ~ 1000 Гц |
| Размеры крепления (мм) |
Ш * В * Д 140*205*157 |
| Происхождение и гарантия |
Китай и один год |
Характеристики кронштейна
| Тип |
Bracket 100 мм кронштейн |
| Материал и происхождение |
Литой алюминий и Китай |
Характеристики охлаждающего насоса и трубы 5 м
| Модель |
Охлаждающий насос |
| Мощность |
75 Вт |
| Напряжение (В) |
220 ~ 240 В переменного тока 50 Гц |
| Hmax |
3,2 м |
| Qmax |
3000 л/ч |
| Труба |
5 м |
Обратите внимание:
- Установка инвертора должна сначала настроить базальную частоту, его базальная частота основана на самой высокой частоте моторизованного шпинделя, если не устанавливать базальную частоту (заводская установка составляет 50 Гц), моторизованный мотор шпинделя выгорит после запуска;
- Максимальная частота, частота разрыва и соответствующее напряжение также должны быть установлены в соответствии с кривой на инструкции по эксплуатации; настройка тока инверторов также основана на номинальном токе моторизованного двигателя шпинделя;
- Избыточный ток составляет 120% от номинального тока; перегрузка составляет 100%, время 5S;
- Частота несущей устанавливается мощностью шпинделя, 8 кГц для моторизованного шпинделя менее 10 кВт, 5 кГц-для шпинделя более 10 кВт;
- Время ускорения и время замедления 10 s и 20 s соответственно, если исходный ток превышает номинальный ток и требуется защита, это должно увеличить время ускорения.
- I/O фазовая защита также должна быть установлена выше функции защиты инверторов и моторизованных шпиндельных двигателей.
- Подключение инвертора и трехфазной мощности шпинделя, припой инвертора трехфазного шнура питания на вилке 1 (U1), 2 (V1), 3 (W1), 4-заземляющий провод. Затем инвертор подключен к внешнему источнику питания и начинает работать, затем проверить, соответствует ли направление вращения шпиндельного двигателя его указанию направления, если несовместимо, немедленно отключите и замените два провода на трехфазный источник питания соединительного инвертора и моторизованный мотор шпинделя. Моторизованный мотор шпинделя не работает в неправильном направлении вращения.
- Линии электропитания должны быть сделаны водонепроницаемыми и защитными мерами. Соединение между моторизованным шпиндельным мотором и инвертором не должно превышать 25 м. когда шнур питания шпинделя с водяным охлаждением соединяет Клеммную колодку, его необходимо согнуть в u-образную форму и зафиксировать на нижней части клеммного блока, а затем подключить, чтобы защитить конденсированную воду шнура питания в клеммном блоке.
- Другой, используйте экранирующие линии питания, чтобы предотвратить его помехи инвертору.
