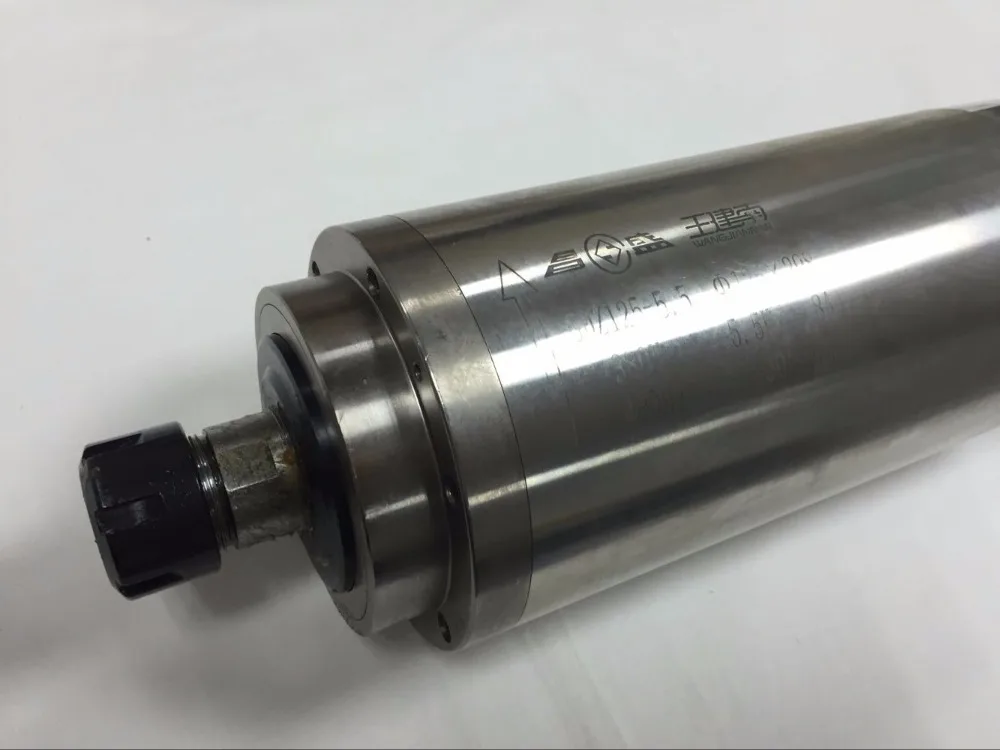

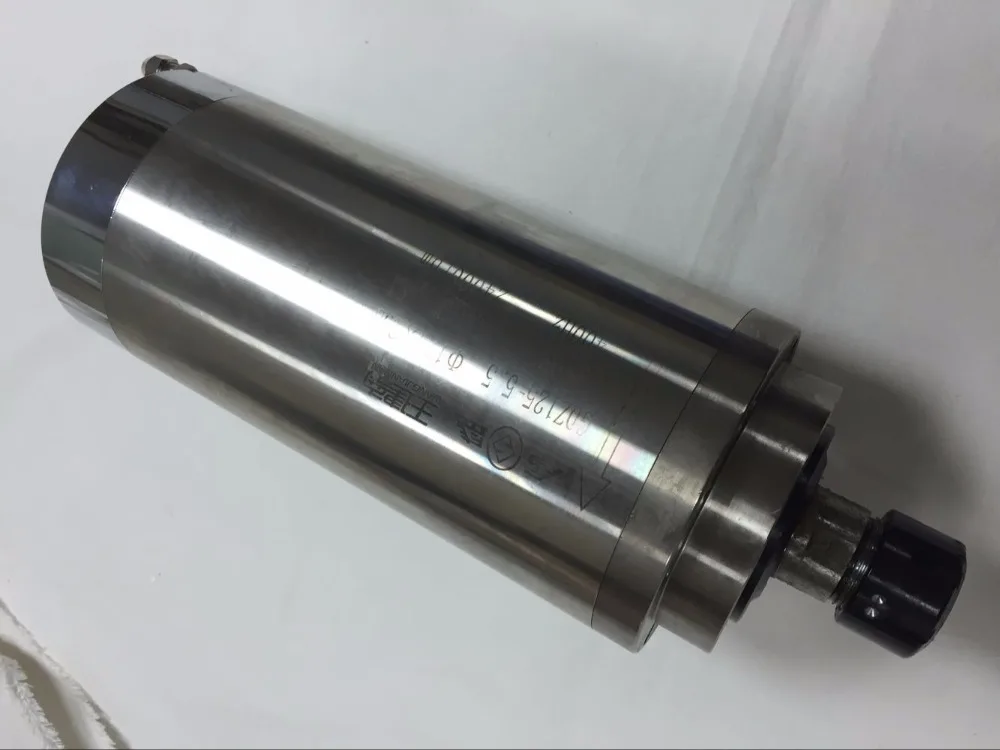

Двигатель шпинделя с водяным охлаждением, 5.5KW AC ER25 4 подшипника 380V 24000rpm прецизионный 0,01 мм для гравировки камня, мощный фрезерный станок с ЧПУ

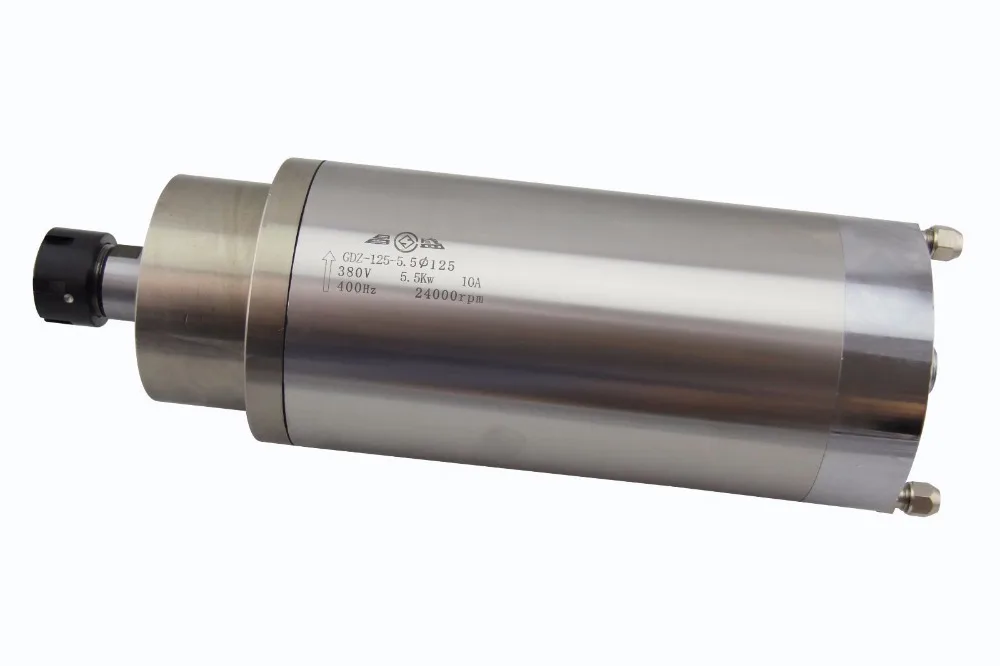

Модель шпинделя: GDZ-125-5.5-380V

Мощность: 5,5 кВт (5500 Вт)

Напряжение: 380 В

• Сила тока: 10A

Диаметр: 125 мм

Папка-Диаметр ножа: 3,175, 6, 12,7 мм; В случае возникновения 6 мм

Шпинделя длина: 298 мм

Скорость: 0 ~ 24000 об/мин

Охлаждение: водяное охлаждение

Материал: нержавеющая сталь 304

Напряжение и ток: AC380v общий бытовой электрический, должен быть через выход инвертора

Конфигурация подшипника: четыре подшипника 2X7007CP4 , 2X7005CP4 DT

Тип продукта: трехфазный асинхронный двигатель с постоянным крутящим моментом

Максимальная скорость: 24000 об/мин

Максимальная рабочая частота: 400 Гц

Радиального биения: 0,01 мм

Коаксиальная степень: 0,025 мм

Размеры: 125*298 мм

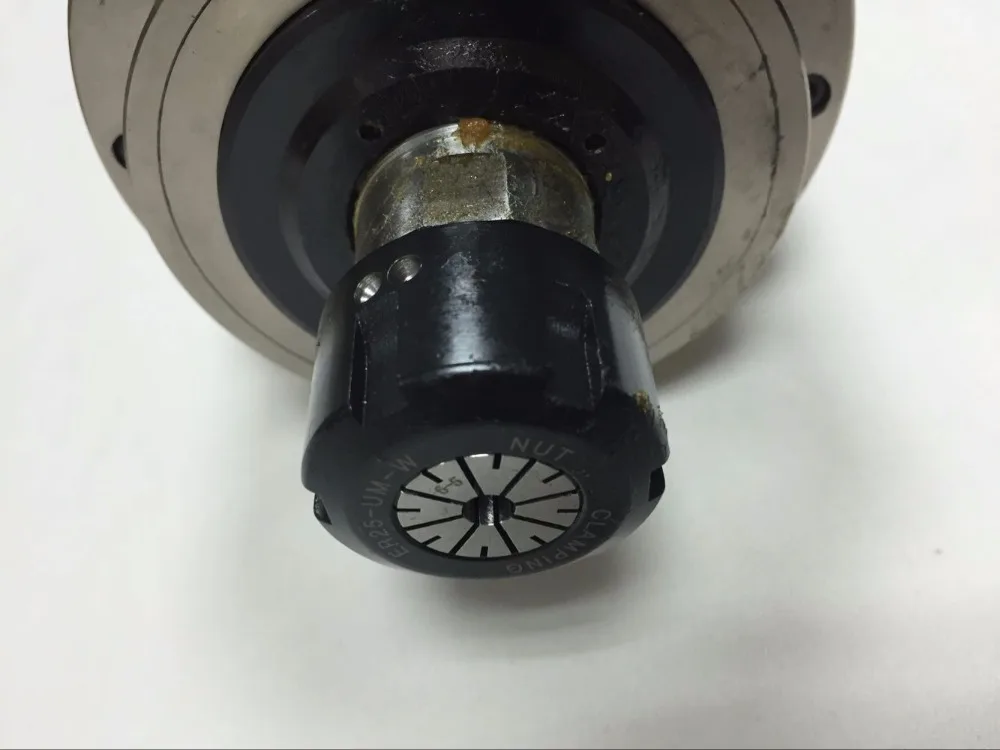

Диаметр Зажима: ER25 Цанга

Модель гайки: ER25-UM типа на выбор

Режим скорости: через инвертор, чтобы регулировать выходное напряжение и частоту, можно достичь 0-24000 бесступенчатой

Охлаждение: режим водяного охлаждения

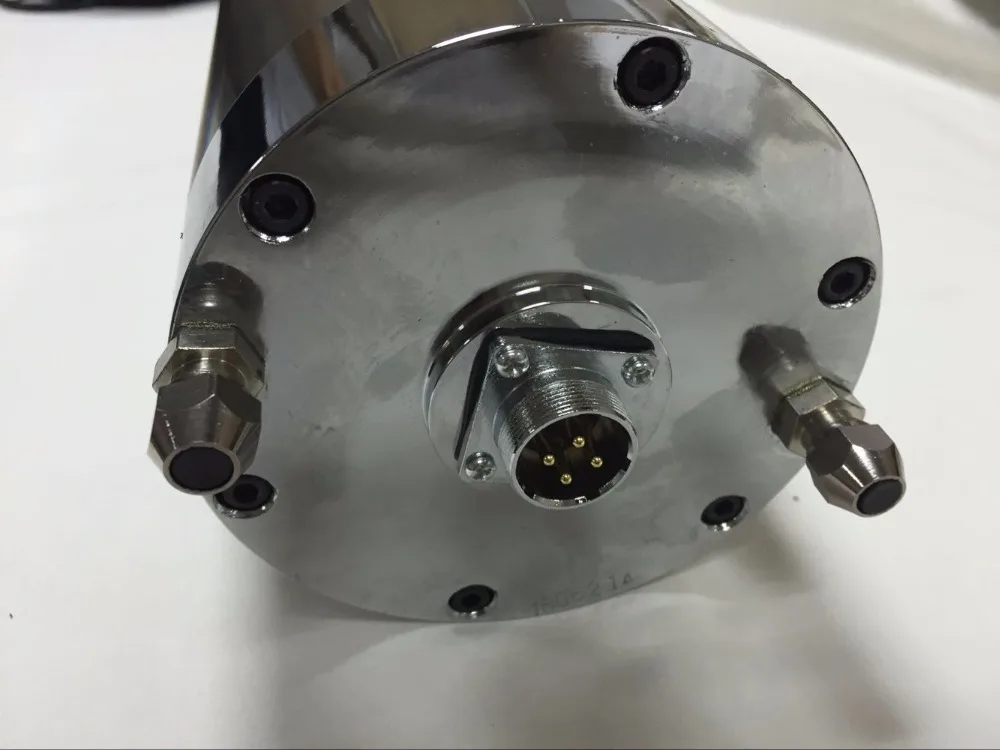

Интерфейс питания: используйте водонепроницаемый авиационный интерфейс GX16 s, есть знак 1234, 123 подключены к блоку питания привода (U, V, W), 4 соединены с инвертором earth

Смазка: высокотемпературная Смазка

1. Практики электрического шпинделя

Электрический шпиндель-это высокоскоростные высокоточные компоненты, жесткость, мы должны строго выполнять практики, используемые шпиндельным двигателем, в противном случае это увеличит повреждения оборудования, сократит срок службы оборудования. Пожалуйста, используйте следующие правила:

(1) перед загрузкой убедитесь, что система охлаждения шпинделя работает надлежащим образом, а затем поверните шпиндель питания. Не используйте шпиндель без условий охлаждения, перед использованием необходимо проверить, правильно ли работает вентилятор и насос. Если шпиндель с водяным охлаждением, проверьте, содержит ли Охлаждающая вода примеси, чтобы вода была гладкой.

(2) при использовании электрического шпинделя шпиндель с низкой скоростью, в соответствии с принципом высокой скорости, постепенно увеличивая скорость до прогревания, когда шпиндель загружен до скорости и плавная работа в состоянии после требуемой обработки, может лучше защитить шпиндель, чтобы уменьшить износ.

(3) во время использования строго запрещен удар, резьбовой зажим шпинделя и торцевой ротор, чтобы не уменьшить срок службы детали, влияет на результаты работы шпинделей.

(4) во время работы инструмент должен быть заменен надлежащим образом. Когда нож, фокус должен быть равномерным, инструмент должен быть выровнен с резьбовым наконечником винтового ротора, зажим может быть. Во время работы инструмент необходимо заменить перед заменой, чтобы дождаться охлаждения шпинделя, избегайте изменения инструмента в состоянии горячей температуры.

(5) во время работы, если карта крепления торцевого ротора, Небьющийся способ удаления джиг. Только при условии, что нити вала ротора не будут повреждены плоскогубцами и другими инструментами для удаления патрона и очистки конического отверстия ротора и зажима шпинделя, чтобы избежать сокращения срока службы фильмов, влияет на качество заготовки. Если приспособление полностью утеряло точность, его необходимо заменить немедленно.

2. Спецификация обслуживания шпинделя:

(1) для управления шпинделем, фактическое время работы. Теоретически запретить Веретено 24 часа непрерывной работы, время работы 12 часов на шпиндель дать отдохнуть не менее 2 часов, для того, чтобы предотвратить образование укороченного из-за механической усталости жизни шпинделя.

(2) чтобы понять условия, температуру окружающей среды и контроль температуры шпинделя. Температура окружающей среды шпинделя не выше, чем 35 градусов по Цельсию, когда температура окружающей среды выше 35 градусов, следует использовать кондиционеры или другие защитные меры для уменьшения комнатной температуры, тем самым уменьшая температуру шпинделя.

(3) Охлаждающая вода шпинделя должна храниться в чистоте и не иметь примесей, рекомендации по очистке после конца вала шпинделя, водных путей, накипи и отверстий в воде, чтобы избежать засорения из-за ржавчины. Кроме того, всегда обратите внимание на температуру циркулирующей воды в баке, поэтому температура воды слишком высока, эффект охлаждения не может быть достигнута.

(4) Всегда проверяйте разъем питания, чтобы избежать повреждения соединителя, свободного или старения, доставляющего к шпинделю и приводу.

(5) если время простоя использовать снова, вы должны трансировать от низкой скорости до высокоскоростной шпиндель, запуск в шаги в соответствии с работой шпинделя, для того, чтобы использовать в пробежке.

(6) во время загрузки и разгрузки ножа, нож, должен инструмент, гайка патрона, чистая.

3. Будьте внимательны

(1) должно совпадать с шпинделем привода, выбранным правильно, в соответствии с табличкой с электрическим шпинделем, хорошей мощностью, напряжением и частотой.

(2) Установите Частотный конвертер, который необходимо задать, и затем установите канал отображения и, наконец, Установите параметры. В тех случаях, когда настройка параметров, быть уверенными в том, что частота, частота трех самых высоких Номинальная частота и последовательности.

(3) шпиндель, как правило, вращается по часовой стрелке в неправильном направлении, диск может менять настройки или заменять любой из двух вращающихся проводов, инвертор выводит терминал UVW on.

(4) в целом, температура поверхности шпинделя с водяным охлаждением и температура окружающей среды выше 20 градусов, тепло может рассматриваться как шпиндель; когда температура поверхности шпинделя с воздушным охлаждением выше, чем температура окружающей среды 30 градусов, можно определить как основной нагрев, сразу же выключить охлаждение, проверить

4. Предупреждение об обслуживании

(1) Шпиндель обнаруживает ненормальный звук, следует немедленно прекратить проверку. Если вы не можете решить эту проблему, то товар должен быть отправлен производителю или отремонтирован профессионалам.

(2) при использовании аномального запаха горения, немедленно прекратите контроль. Если вы не можете решить эту проблему, то товар должен быть отправлен производителю или отремонтирован профессионалам.

(3) Если шпиндель не запускает загрузку, не запускайте сначала, вам следует тщательно проверить следующие связанные с этим вопросы: сначала проверьте параметры привода, чтобы определить Входное и выходное напряжение, шпинделя параметр настройки указаны верно. Во-вторых, проверьте, подключен ли шнур питания и Соединительный разъем, и определите, возникли ли проблемы с контактным соединителем.

(4) так как электрический шпиндель является высокой скоростью, прецизионные компоненты высокой жесткости и поэтому должны быть отправлены мне профессионалами или для ремонта.
