LPWAN SX1301 шлюз sx1278 Lora шлюз lorawan development demo люкс

Для:

Список комплектов разработки выглядит следующим образом (как вы можете видеть, вы можете непосредственно запечатлеть)

• 1 интегрированная Raspberry pi платформа Linux

1 raspberry pie 2, интегрированная система ядра Linux, эквивалентная основной платформе управления CPU

• Шлюз RHF0M301 - LoRa-1 шт.

8-канальный модуль шлюза. Основной чип основного чипа SX1301.LORA шлюз системы для внутренней интеграции Semtech.

• 1 x RHF4T002-адаптер для Rpi и RHF0M301

Плата переключателя используется для подключения модуля шлюза rhf0m301и raspberry pie, включая подключение сигнала и распределение мощности.

• 1 x RHF3M076 - LoRaWAN на конечной точке модема

На основе узла интерфейса USB (виртуальный последовательный порт), Узел датчика может быть смоделирован для отправки и получения данных.Он может общаться с шлюзом напрямую через серийные инструкции.

• Модуль rhf76-052 - STM32L0 + SX1276-3 шт.

Три rhf76-052 модуля, которые уже заключили соглашение LoRaWAN, могут управляться последовательным портом для легкой реализации LoRaWAN.

• Адаптер USB-UART-1 шт.

1 USB Передача UART серийный инструмент отладки.Используется для последовательной отладки.Raspberry pie имеет последовательные порты, которые могут контролировать работу системы и управление с помощью подключения последовательных портов.

1 шт. • золотистый шарик в форме цифры «x 4-контактный двойной женский разбитым перемычка

Соединительная линия, используемая для подключения последовательного порта к raspberry pie.

• 1 sd-карта

1 sd-карта, изображение внутренней системы Linux и база данных.

• 1 x Adpater

1 адаптер питания для источника питания к системе.

• 3 usb-кабеля

3 USB кабеля.Используется для подключения к источнику питания, возможно, к компьютеру.

• 1 кабель Ethernet

1 кабель.

• Антенна-2 шт.

2 антенны
Ультра Дальняя передача
Многоканальное параллельное приобретение множественных коэффициентов спектра распространения
• На основе платформы raspberry pie с открытым исходным кодом, пользователь очень гибкий для разработки и использования
• LoRa/LoRaWAN интернет-разработчиков вещей
Дальние расстояния беспроводные технологии энтузиастов
Другие заинтересованные клиенты заинтересованы в технологии дальней связи

Область применения

• Умный город
• Мудрость сельского хозяйства
• Интеллектуальный счетчик (счетчик воды, электрический счетчик, газовый счетчик)
• Другие приложения Интернета вещей для дальней передачи

LorawanОценочный набор-Часто задаваемые вопросы

1.В: Это чехолКак пакет может помочь разработчикам??

Ответ: Мы можем оценить и протестировать его с нашим наборомLorawanПротокол передачи данных формат, расстояние связи, оценка качества сигнала и т. Д., и мы предоставляемSx1301Драйвер устройства модуля шлюза может интегрировать основной модуль шлюза в любой совместимый с ДрайверомLinuxВ системе терминальные узлы предоставляются одновременноSDKATНабор инструкций, который используется для двух разработок.

ДваВопрос: Этот комплект доступенNS?

Ответ: 1) встроенный сервер, может использоваться только для тестирования, 2) третьи ВечерниеОблачная система платформы, Бесплатная учетная запись для оценки набора, 3) Открытый исходный код NS.

3.Спросить:Sx1301Какой аппаратный интерфейс предоставляет основной модуль шлюза?

Ответ: модуль сSPIИнтерфейс для sumХостСвязь с хостом

5.Вопрос: Какова Текущая частота этого набора оценки?

Ответ: сейчас 433,470780868915 МГцДиапазон рабочих частот.

ШестьСпросить:Sx1301Может ли основной модуль шлюза связаться с MCU? Такие какSTM32

Ответ: В настоящее время не поддерживает прямое и обычное Монолитное соответствие интегральной схемы, только может сотрудничатьLinuxИспользование встроенной платформы разработки.

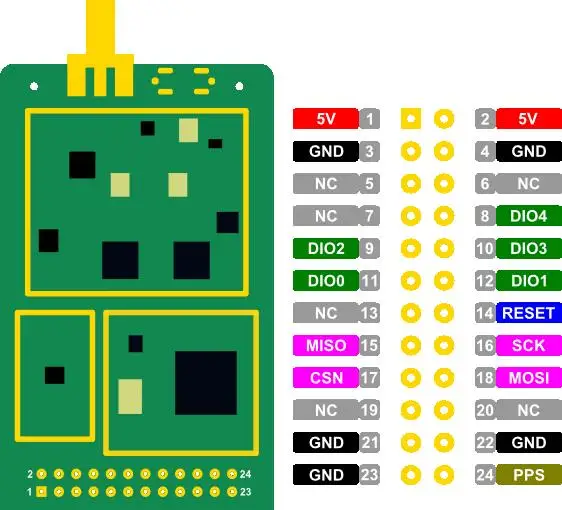

СемьСпросить:Sx1301Определяется ли основной интерфейс модуля шлюза?

Ответ:

Lora технические решения

Что такое LoRa?

LoRa находится в широкой сети связи технологии, низкое энергопотребление, является одним из типов компании Semtech использует и продвигает технологию беспроводной передачи на экстремальных расстояниях на основе технологии спектра распространения, является своего рода уникальной Semtech rf частью модуляционных форматов.

Основные чипы LoRa radio SX1276 и SX1278.Этот чип имеет небольшой размер и высокую эффективность, что обеспечивает высокую чувствительность к LoRa беспроводному модулю.

Чип шлюза использует SX1301, который более интегрирован и имеет больше каналов.Используя SX1301 в качестве ядра шлюза LoRa, можно подключать сложный Интернет вещей со многими LoRa модулями.

2. Является ли технология LoRa spread-spectrum?

LoRa-это технология распространения спектра, но она не является прямым спектром распространения.Усиление прямой последовательности усиливает усиление кодирования путем модуляции чипа носителя для передачи большего спектра.Модуляция LoRa аналогична многоуровневой модуляции FSK с использованием немодулированного несущего устройства для линейной частотной модуляции для рассеивания энергии на более широкий диапазон частот.

3. LoRa-это сетчатая сеть, передача от точки к точке или Звездная сеть?

Модуляция LoRa сама по себе является протоколом PHY layer, который может использоваться практически во всех сетевых технологиях.Сетчатая сеть расширяет охват сети, но жертвует сетевая емкость, синхронизация накладных расходов, срок службы батареи.С LoRa техническая связь бюджет и расстояние покрытия, сеть сетки больше не подходит, поэтому Звездный метод сети используется для оптимизации сетевой структуры, продлить срок службы батареи и упростить установку.Шлюз и модуль LoRa соединены сеткой star net, и модуль LoRa может теоретически подключаться к сети в опрос point-to-point, И, конечно, эффективность опроса от точки до точки намного ниже, чем у звездной сети.

4. В чем разница между LoRa и SIGFOX, NWave?

В целом, технология LoRa использует технологию распространения спектра;SIGFOX использует узкополосную технологию модуляции BPSK;NWave использует невесомые стандарты, аналогичные тем, которые используются SIGFOX.

В настоящее время у компаний с ультраузкополосной технологией есть больше возможностей для чипов трансиверов, в то время как LoRa может использовать только чипы, предоставленные Semtech.

Что такое LoRa gateway?

Основным местоположением LoRa star network на LoRa gateway является информационный мост между терминалом и сервером (сервер), который является многоканальным трансивером.Шлюзы LoRa иногда называются LoRa базовыми станциями или LoRa сентраторами, хотя они разные, но они имеют одинаковое значение.

Шлюз LoRa использует различные факторы усиления, а различные амплитудно-частотные факторы являются ортогональными, так что сигналы нескольких различных частотных факторов распространения могут быть демодурованы в одном канале.Между шлюзом и веб-серверами через стандартное IP соединение, терминал с помощью одноканальной связи с одним или несколькими шлюзами, вся терминальная связь является двусторонней связью, также поддерживает удаленное обновление программного обеспечения, И т. д.

На данный момент определения отличаются, и типы шлюзов отличаются.Например, различные варианты применения можно разделить на внутренний шлюз и наружный шлюз;В соответствии с режимом связи можно разделить на полнодуплексный шлюз и полудуплексный шлюз;Однако в соответствии со стандартами проектирования шлюз LoRaWAN agreement и шлюз LoRaWAN agreement полностью квалифицированы.Наш шлюз нового поколения-открытый тип, полный дуплекс и полностью совместим с LoRaWAN agreement.LoRa gateway и LoRa terminal, которые полностью совместимы с LoRaWAN agreement, могут обеспечить соединение, что имеет большое значение!

Какова емкость шлюза LoRa?Сколько терминалов можно подключить к одному шлюзу?

Емкость шлюза относится к способности шлюза получать Количество пакетов в определенное время.Теоретически, один чип SX1301 имеет восемь каналов, которые могут получать до 15 миллионов пакетов в день в полном соответствии с LoRaWAN соглашением.Если приложение имеет частоту пакета 1 пакет/час, один чип SX1301 будет иметь доступ к 62500 терминальным узлам.Конечно, это только теоретическое значение, и количество терминалов доступа к шлюзу в конечном счете связано с количеством каналов шлюза, частотой пакета терминала, количество пакетов и амплитудно-частотные факторы.

7. Количество узлов в LoRa шлюзе доступа зависит от каких факторов?

Количество узлов, к которым требуется доступ через шлюз LoRa, зависит от ресурсов канала, предоставленных шлюзом LoRa, и ресурсов канала, занимаемых одним терминалом LoRa.Если шлюз LoRa принимает стандартный эталонный дизайн Semtech, шлюз принимает чип SX1301, поэтому номер канала является фиксированным каналом 8 uplink channel 1 downlink channel.Количество физических каналов определяет ресурсы канала, которые может предоставить шлюз LoRa.

Ресурсы канала, занятые одним LoRa терминалом, соответствуют времени канала конечного заполнения, которое тесно связано с частотой частоты пакета, количество байтов в пакете и коэффициент распространения LoRa терминала.Когда частота и количество пакетов LoRa terminal увеличиваются, время, когда терминал занимает канал, увеличивается, и больше ресурсов канала поднимается.Когда LoRa терминалы принимают более крупные факторы усиления, сигнал может быть передан дальше, но стоимость заключается в том, что требуется больше времени для передачи информации о байтах блока.

8. Что такое LoRa терминал или узел?

LoRa terminal-это компонент LoRa network, который обычно состоит из LoRa модуля и датчика.LoRa клеммы могут питаться от батарей и могут быть удаленно расположены.Каждый терминал, который соответствует договору LoRaWAN, может общаться непосредственно с шлюзом LoRaWAN, тем самым обеспечивая подключение.

9. С использованием технологии LoRa, какой диапазон ISM я могу использовать?

По идее, вы можете использовать любую частоту в диапазоне от 150 МГц до 1 ГГц.Но чип Semtech LoRa, не все диапазоны частот субггц, может использоваться в общем диапазоне частот (например, 433 МГц, 470 МГц до 510 МГц, 780 МГц и Европа и США широко используются 868 МГц и 915 МГц) Часто используемая частота некоторых частот не очень хорошая поддержка.В настоящее время 433 МГц, 470-510MHzFrequency band шлюз доступен в Китае.

10. LoRa шлюз, использующий свободную полосу, не будет восприимчив к частотным помехам?

Дизайн защиты от помех зависит от персонажа
