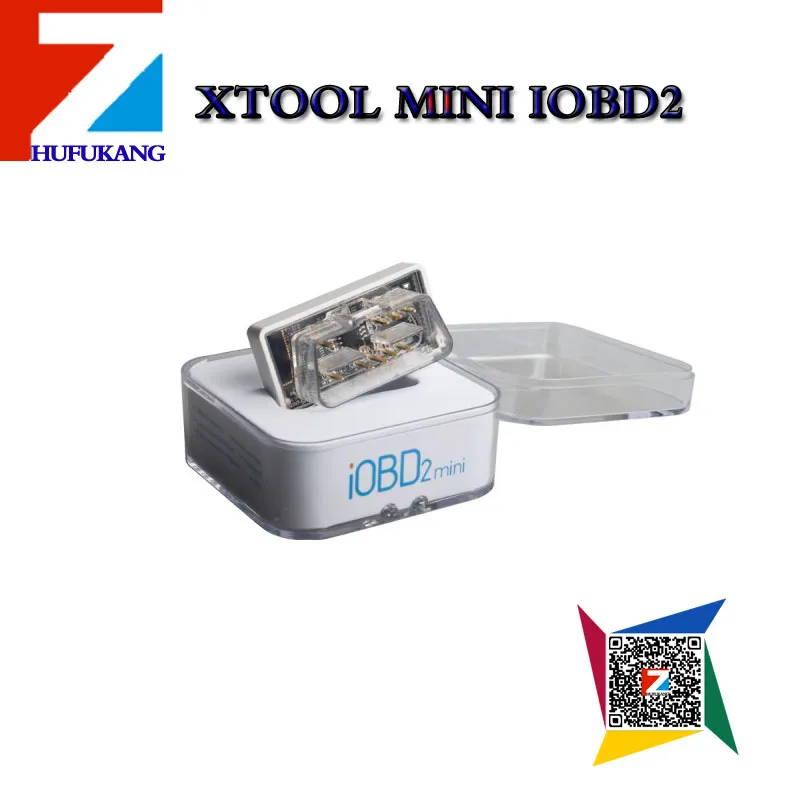

XTOOL iOBD2 Mini OBD2 EOBD сканер Поддержка Bluetooth 4,0 для iOS и Android

Поддерживаемые протоколы OBDII:

1. ISO15765-4 (CAN)

2. ISO14230-4 (KWP2000)

3. ISO9141-2

4. J1850 VPW

5. J1850 PWM

Сканер Xtool iobd2 поддерживает IOS и Android

Рекомендуемое приложение: IOBD2 (найдите и загрузите его в Apple store и Google Play Store)

Подключение по Bluetooth: Bluetooth 4,0

IOBD2 Mini OBD2 EOBD сканер функция:

1. Диагностика

Диагностические функции включают (Изображение 1):

Читает DTCs: считывает текущие DTCs, хранящиеся в двигателе, и показывает их подробную информацию.

Чистый DTCs: очищает текущие DTCs.

Прямые данные: считывает параметры, связанные с ECU.

Данные о раме замораживания: ECU установит DTCs и зарегистрирует поток данных автомобильного двигателя в момент, когда возникли ошибки, связанные с выбросами. И данные называются freeze frame data.

Тест готовности: показывает состояние теста готовности. Нажмите тест готовности в меню, на экране будет отображаться состояние тестирования автомобиля.

Поддержка и полный: это означает, что машина поддерживает этот тест и завершена.

Поддержка, но неполная: это означает, что машина поддерживает этот тест, но не завершена.

Не поддерживается: это означает, что автомобиль не поддерживает этот тест.

2) моя приборная панель

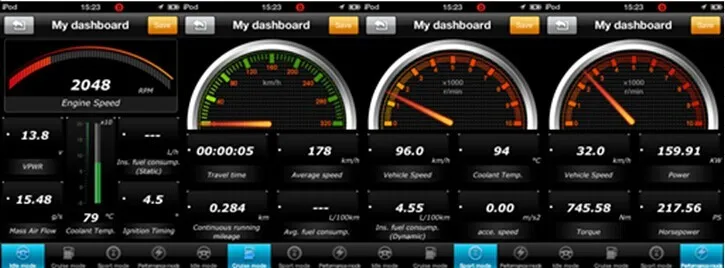

[Моя приборная панель] включает в себя функцию (изображение 2,3, 4,5):

Режим холостого хода: показывает скорость вращения двигателя, температуру воды, напряжение батареи, температуру воздухозаборника, мгновенный расход топлива (статический), средний расход топлива. Когда-либо хотел, чтобы у вас были свои собственные настраиваемые датчики, показывающие только данные, которые вас интересуют (картинка 2)

Круизный режим: показать вам скорость транспортного средства, текущая нагрузка двигателя, температуру воды, время в пути транспортного средства, среднюю скорость путешествия транспортного средства, непрерывный пробег, мгновенный расход топлива (динамический), когда-либо хотелось, чтобы у вас были свои собственные настраиваемые датчики, показывающие только данные, которые вас интересуют. (Рисунок 3)

Спортивный режим: показывает скорость вращения двигателя, скорость транспортного средства, температуру воды.Всегда желал, чтобы у вас были свои собственные настраиваемые датчики, показывающие только данные, которые вас интересуют. (картинка 4)

Режим производительности: показать вам скорость транспортного средства, емкость, крутящий момент, лошадиных сил, и вы также можете настроить свои датчики здесь (изображение 5)

4) тест производительности

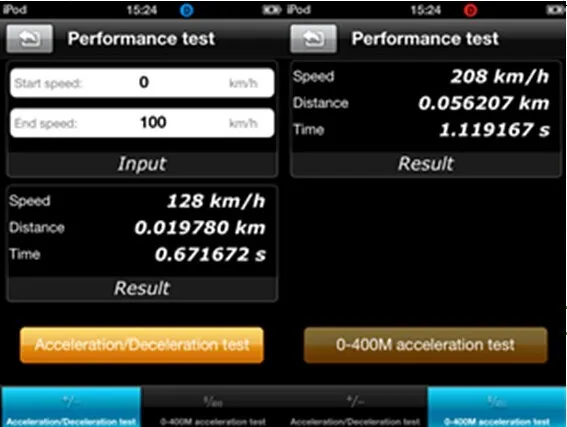

Функция тестирования производительности включает (изображение 8, 9):

Испытание на ускорение/торможение: Испытание на ускорение/замедление время процесса и расстояние. (Рисунок 8)

Испытание на ускорение от 0 до 400 м: Время работы от 0 до 400 метров. (Изображение 9)

5) сканер Xtool IOBD2

Это позволяет пользователям менять единицы измерения температуры, пробега, скорости транспортного средства, топлива, расхода топлива, крутящего момента и мощности лошадиных сил, установить сигнализацию для превышения скорости, усталости вождения и температуры воды, И установить параметры веса транспортного средства, коэффициента расхода топлива и коэффициента скорости транспортного средства в соответствии с их потребностями на [Настройка приборной панели] (рисунок 10) .

6) История

Будут записаны данные о вождении, такие как расстояние поездки, средняя скорость, расход топлива и время ускорения.

Предостережения и предупреждения:

Пожалуйста, прочитайте следующие советы перед использованием iobd2:

Пожалуйста, правильно подключите мини-адаптер IOBD2 к вашему автомобилю, следуя инструкциям по установке перед началом эксплуатации.

Во время вождения автомобиля, пожалуйста, не Управляйте этим устройством. Любое отвлечение может привести к аварии.

IOBD2 mini поддерживает связь с автомобилями через Bluetooth. Пожалуйста, не используйте этот продукт в местах с сильными электромагнитными помехами для обеспечения правильной связи.

Вся информация об этом руководстве основана на последней мини-версии IOBD2. XTOOLTECH оставляет за собой право вносить изменения в любое время без уведомления.

Как установить приложение и адаптер для сканера iOBD2
1) установка приложения iOBD2
Установка версии IOS
-Установка на смартфон
Откройте Магазин приложений, найдите iOBD2, загрузите приложение и установите его.
-- Установка с помощью приложения
Загрузите и установите приложение iTunes. Затем выполните поиск iOBD2 в iTunes, загрузите приложение и установите.
Установка версии Android
-- Установка на веб-сайте
Откройте Официальный сайт iOBD2 iobd2.com, загрузите iOBD2 на телефон и установите его.
-- Установка в Google play store
Скачайте Google play store. Найдите iOBD2 в Google play, загрузите приложение и установите его.

При установке приложения, пожалуйста, не удаляйте данные или отформатируйте карту памяти, в противном случае это может привести к сбой установки приложения. Когда установка закончена, нажмите «открыть», чтобы запустить приложение (перед запуском приложения Установите соединение Bluetooth, в противном случае оно не может прочитать данные); Нажмите «завершить», чтобы выйти. Ярлык iOBD2 появится на главном экране, когда приложение установлено успешно. Нажмите, чтобы открыть iOBD2, и экран будет отображаться следующим образом.

2)Адаптер iOBD2Подключение
Подключите адаптер iOBD2 к порту OBD II на автомобиле; Включите зажигание без запуска
Двигатель. Порт OBD II обычно находится под приборной панелью, но может отличаться на разных моделях автомобилей.

Маршрут поездки
Эта функция может отслеживать маршрут вождения.
Для устройств iOS Выберите настройки на телефоне, выберите конфиденциальность, откройте службы местоположения и включитеИнтерфейс iOBD2. Запустите приложение iOBD2, выберите «My dashboard» и начните управлять автомобилем, он автоматически отслеживает маршрут вождения и сохранит его в меню истории. При выходе из «моей приборной панели» он прекратит отслеживание маршрута движения. Вы можете просмотреть сохраненный маршрут отслеживания в меню истории.

Для устройств Android отслеживание маршрута поездки по умолчанию открывается. Вы можете проверить записанный маршрут поездки в меню истории. Чтобы открыть или закрыть функцию отслеживания маршрута поездки, вы можете нажать кнопку настройки и найти вариант трека.

Как обновить диагностическое программное обеспечение
Пользователи могут узнать последнюю информацию о выпуске программного обеспечения, скачать и установить программное обеспечение, войдя в App store.
Более подробную информацию, пожалуйста, посетите официальный сайт iOBD2 www.iOBD2.com

IOBD2 Mini OBD2 EOBD сканер характеристики:

Вспышка: 2 Мб

Рабочее напряжение: 9 ~ 12 В

Электрический ток: < 30 мА

Режим сна электрический ток: < 3 мА

Рабочая температура: -25 ~ 75

Температура хранения: -40 ~ 85

Рабочая влажность: < 60%

Влажность при хранении по уровню поверхности: < 80%

Размер: 48*42*25 (мм)

Вес нетто: < 50 г

Посылка:

1 шт. IOBD2 Mini

1 шт. Руководство пользователя
