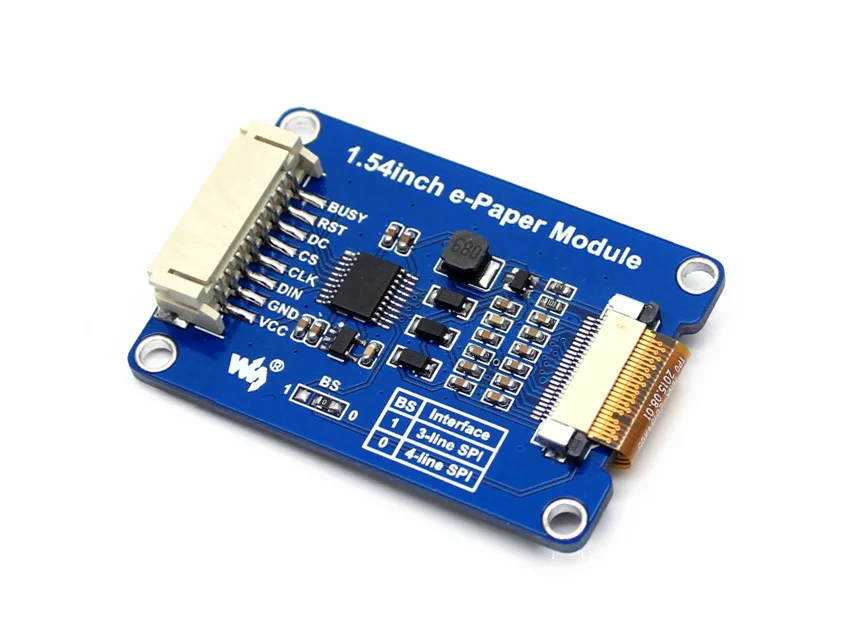

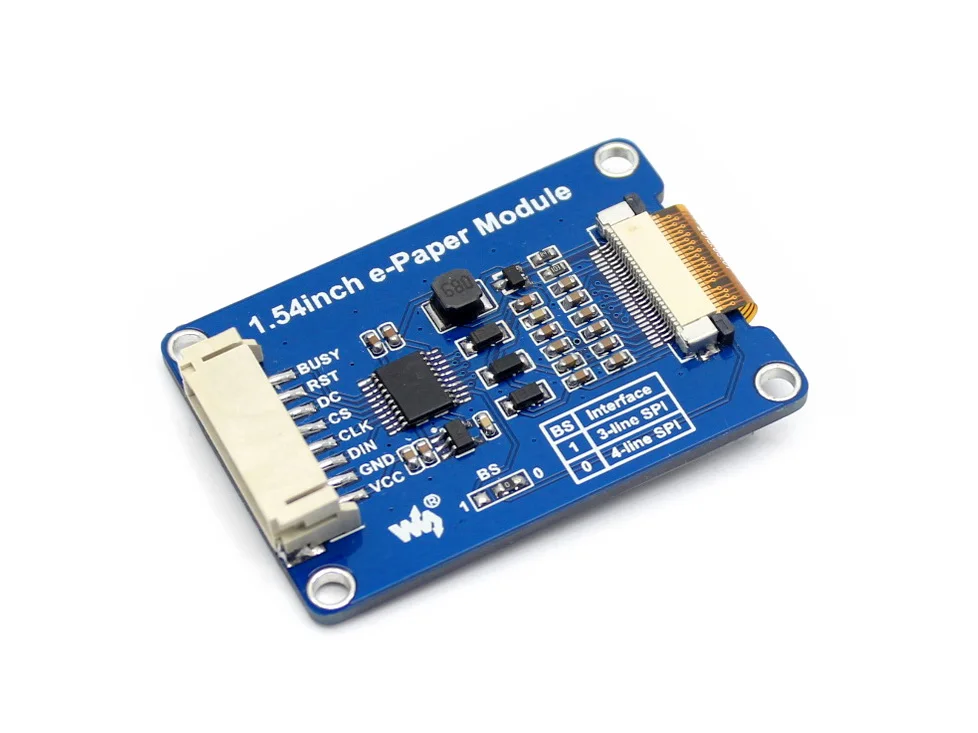

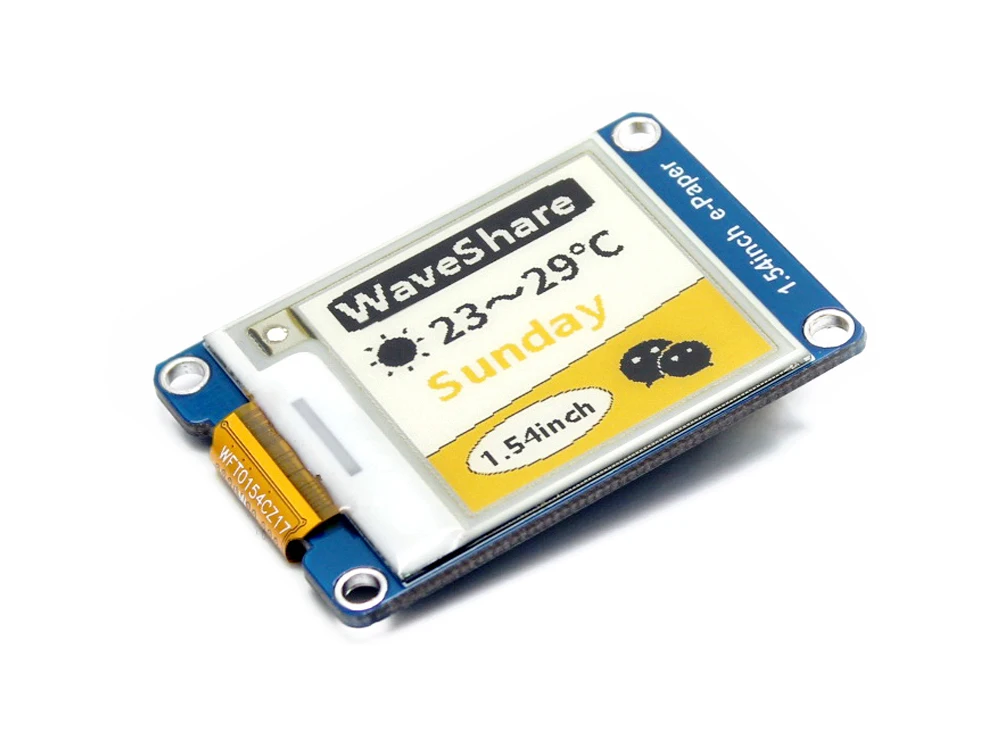

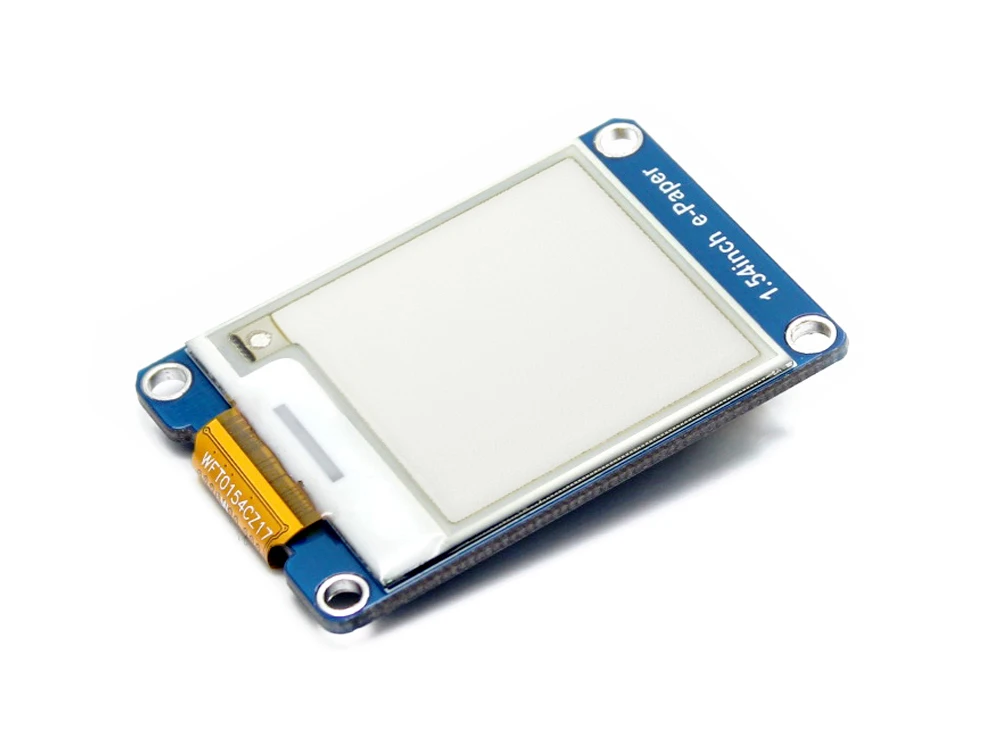

Waveshare 152x152 1 54 дюймовый модуль дисплея электронных чернил желтый/черный/белый

Описание продукта:

Обзор

Это модуль дисплея E-Ink, разрешение 1,54 дюйма, разрешение 152x152, со встроенным контроллером, общаясь через интерфейс SPI, поддерживает желтый, черный и белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

• Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания
• Ультра низкое энергопотребление, в основном мощность требуется только для освежения
• Интерфейс SPI, для соединения с контроллерами, такими как Raspberry Pi/Nucleo и т. д.
• Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU
• Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/STM32)

Технические характеристики

• Рабочее напряжение: 3,3 V/5V
• Интерфейс: 3-провод SPI, 4-провод SPI
• Размер контура: 31,8 мм × 37,32 мм × 1,05 мм
• Размер дисплея: 27,51 мм × 27,51 мм
• Точка шаг: 0,181 × 0,181
• Разрешение: 152 × 152
• Цвет дисплея: желтый, черный, белый
• Серый уровень: 2
• Время полного обновления: 27s
• Мощность обновления: 26,4 МВт (typ.)
• Мощность в режиме ожидания: <0,017 МВт
• Угол обзора: >170 °

Интерфейс

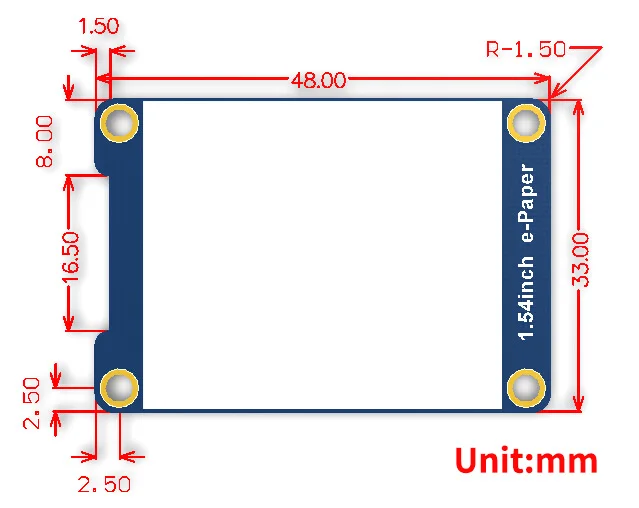

Размеры

Развития ресурсы

Вики:Www.wav WAV (C)

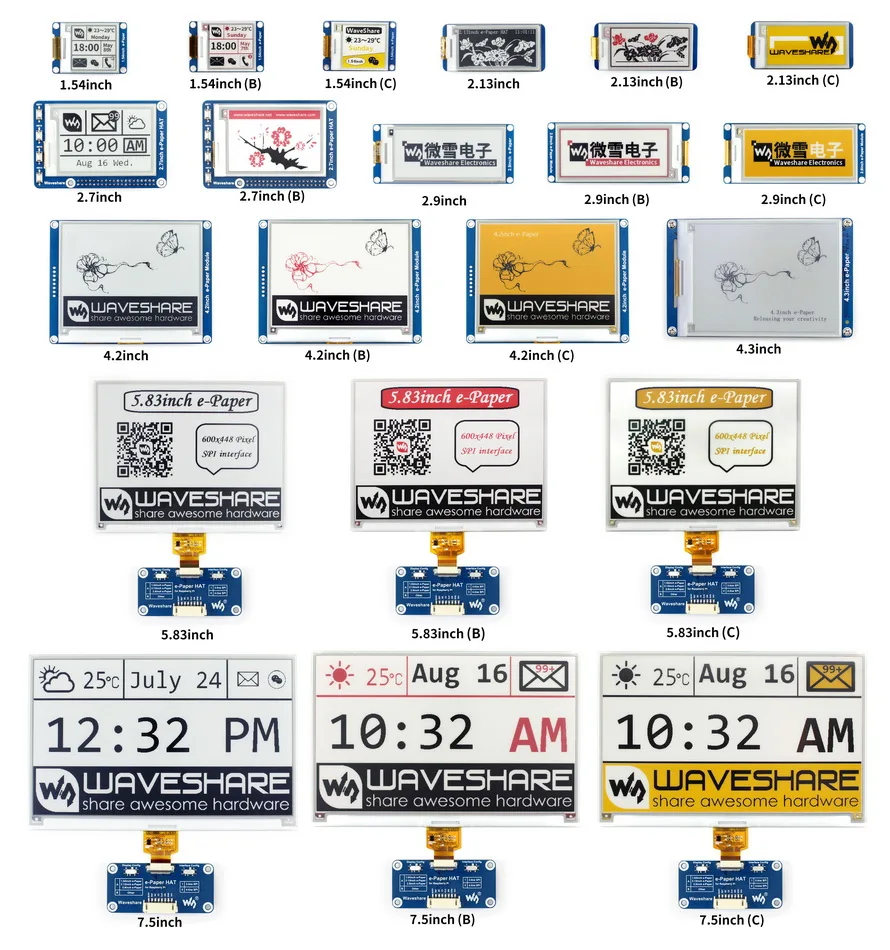

Гид по выбору

Номер изделия:	Цвета	Серый уровень	Разрешение	Размер дисплея (мм)	Размер контура (мм)	Время полного обновления (ов)	Частичное обновление времени (ов)	Pi заголовка1	Интерфейс
1,54 дюймовый модуль электронной бумаги	Черный, белый	2	200x200	27,60 × 27,60	48,0 × 33,0	2	0,3	×	SPI
1,54 дюймовый электронный бумажный модуль (B)	Красный, черный, белый	2	200x200	27,60 × 27,60	48,0 × 33,0	8	N/A	×	SPI
1,54 дюймовый электронный бумажный модуль (C)	Желтый, черный, белый	2	152x152	27,51 × 27,51	48,0 × 33,0	27	N/A	×	SPI
2,13 дюймовый e-Paper HAT	Черный, белый	2	250x122	48,55 × 23,71	65,0 × 30,2	2	0,3	√	SPI
2,13 дюймовый e-Paper HAT (B)	Красный, черный, белый	2	212x104	48,55 × 23,71	65,0 × 30,2	15	N/A	√	SPI
2,13 дюймовый e-Paper HAT (C)	Желтый, черный, белый	2	212x104	48,55 × 23,71	65,0 × 30,2	15	N/A	√	SPI
2,13 дюймовый e-Paper HAT (D)	Черный, белый	2	212x104	48,55 × 23,71	59,2 × 29,2	2	0,3	√	SPI
2,7 дюймовый e-Paper HAT	Черный, белый	2	264x176	57,29 × 38,19	85,0 × 56,0	6	N/A	√	SPI
2,7 дюймовый e-Paper HAT (B)	Красный, черный, белый	2	264x176	57,29 × 38,19	85,0 × 56,0	15	N/A	√	SPI
2,9 дюймовый модуль электронной бумаги	Черный, белый	2	296x128	66,89 × 29,05	89,5 × 38,0	2	0,3	×	SPI
2,9 дюймовый электронный бумажный модуль (B)	Красный, черный, белый	2	296x128	66,89 × 29,05	89,5 × 38,0	15	N/A	×	SPI
2,9 дюймовый электронный бумажный модуль (C)	Желтый, черный, белый	2	296x128	66,89 × 29,05	89,5 × 38,0	15	N/A	×	SPI
4,2 дюймовый e-Бумага модуль	Черный, белый	2	400x300	84,80 × 63,60	103,0 × 78,5	4	N/A	×	SPI
4,2 дюймовый e-Бумага модуль (B)	Красный, черный, белый	2	400x300	84,80 × 63,60	103,0 × 78,5	15	N/A	×	SPI
4,2 дюймовый e-Бумага модуль (C)	Желтый, черный, белый	2	400x300	84,80 × 63,60	103,0 × 78,5	15	N/A	×	SPI
4,3 дюймовый e-Бумага UART модуля	Черный, белый	4	800x600	88,00 × 66,00	118,0 × 75,0	1,5	N/A	×	UART
5,83 дюймовый e-Paper HAT	Черный, белый	2	600x448	118,8 × 88,26	125,4 × 99,5	3,5	N/A	√	SPI
5,83 дюймовый e-Paper HAT (B)	Красный, черный, белый	2	600x448	118,8 × 88,26	125,4 × 99,5	14	N/A	√	SPI
5,83 дюймовый e-Paper HAT (C)	Желтый, черный, белый	2	600x448	118,8 × 88,26	125,4 × 99,5	26	N/A	√	SPI
7,5 дюймовый e-Бумага шляпа	Черный, белый	2	640x384	163,20 × 97,92	170,2 × 111,2	6	N/A	√	SPI
7,5 дюймовый e-Бумага шляпа (B)	Красный, черный, белый	2	640x384	163,20 × 97,92	170,2 × 111,2	16	N/A	√	SPI
7,5 дюймовый e-Бумага шляпа (C)	Желтый, черный, белый	2	640x384	163,20 × 97,92	170,2 × 111,2	16	N/A	√	SPI
9,7 дюймовый e-Бумага шляпа	Черный, белый	16	1200x825	202,8 × 139,43	218,8 × 156,4	<1	0,3	√	USB/SPI/ I80/I2C

1. Стандартный заголовок Raspberry Pi на модуле, допускается подключение к Pi напрямую, совместим с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +

Посылка содержание

Вес:0,024 кг

1. 1,54 дюймовый электронный бумажный модуль (C) x1
2. PH2.0 20 см 8Pin x1
