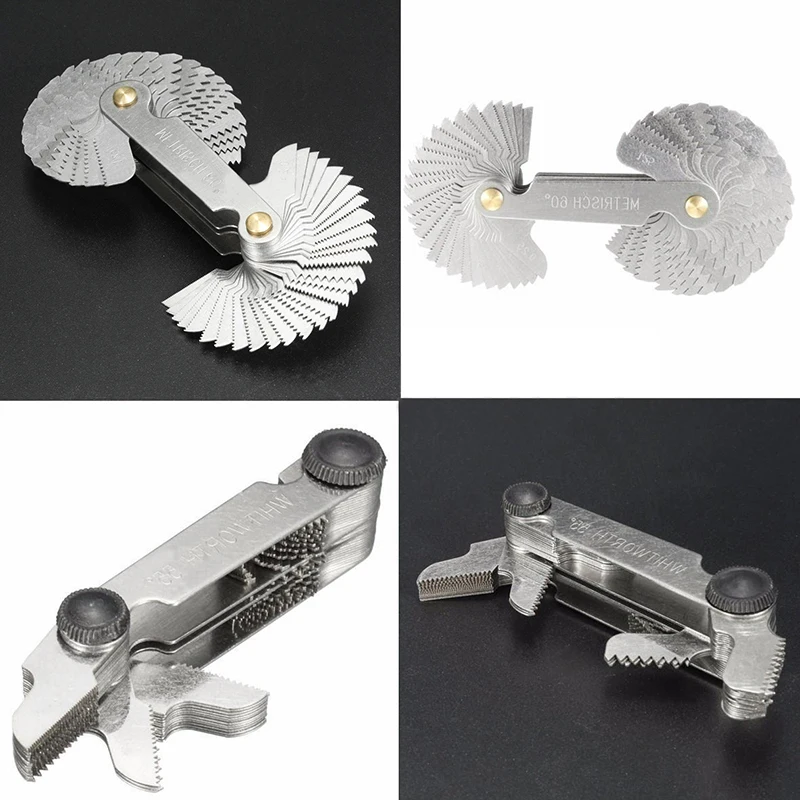

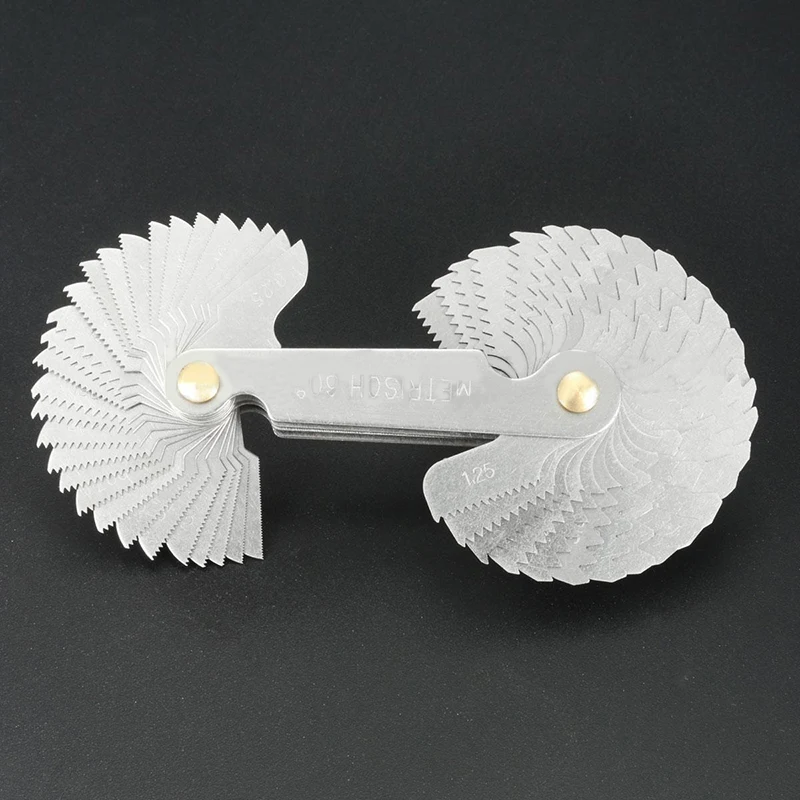

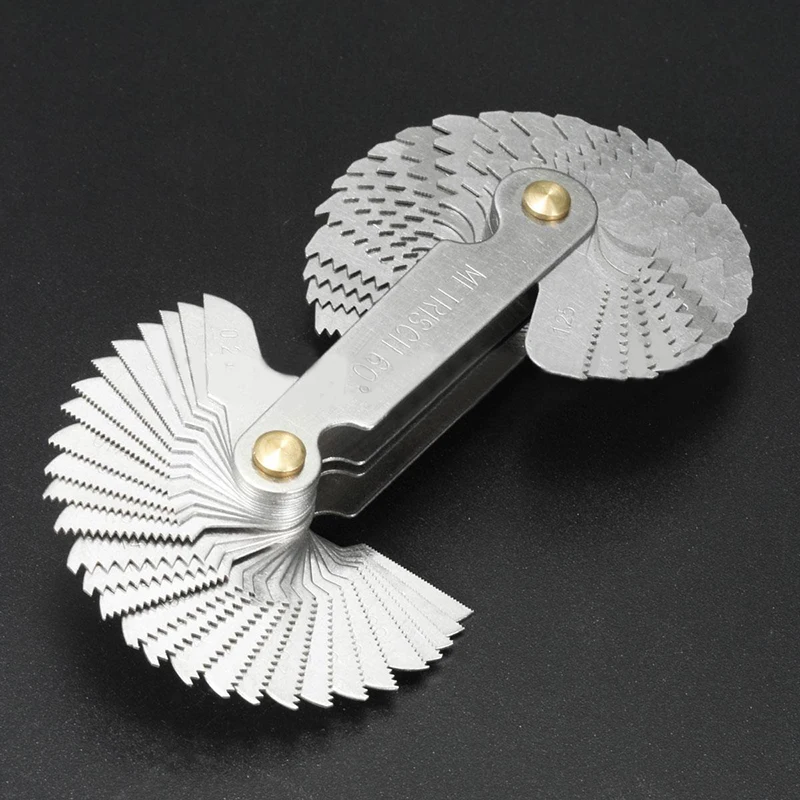

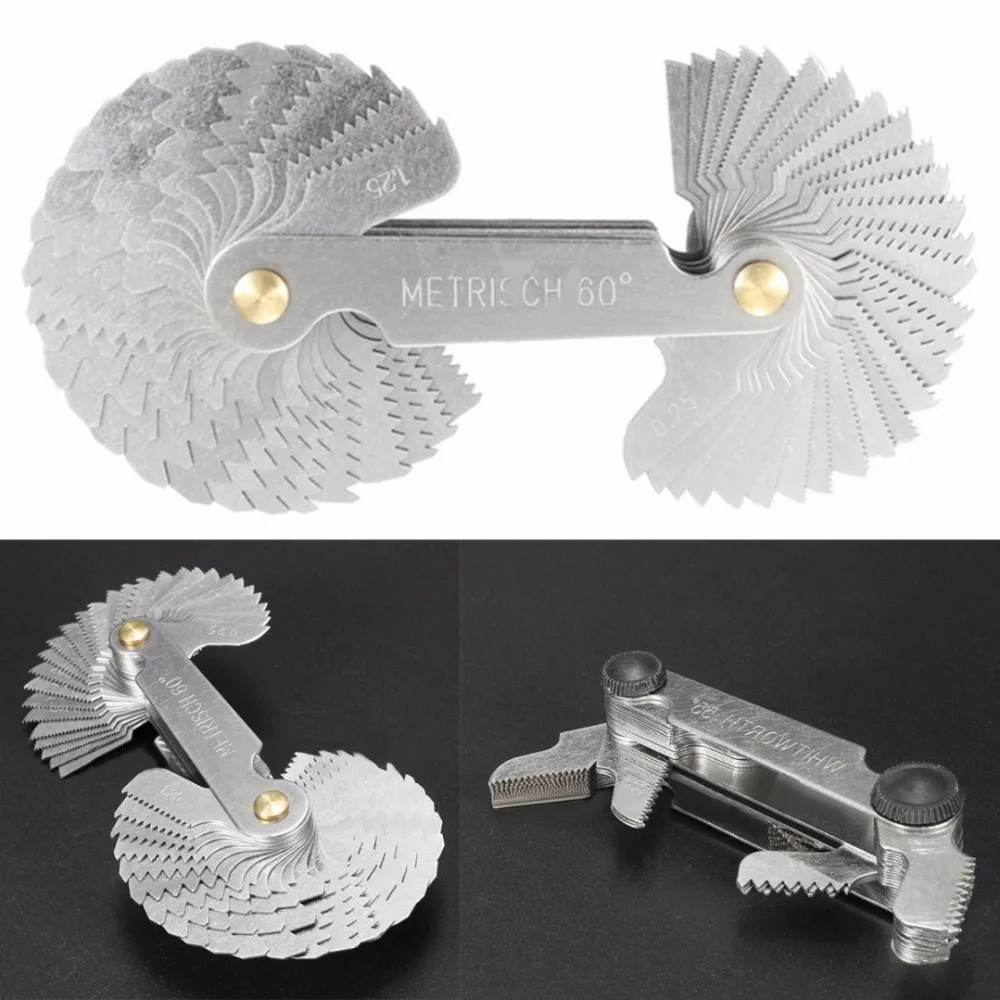

Новый 58 лезвий метрический и Whitworth 55/60 градусов резьба Винт шаг датчик для

Новый 58 лезвий метрический и Whitworth 55/60 градусов резьба Винт шаг датчик для измерительного инструмента

Спецификация:

• Абсолютно новый

• Тип: Датчик резьбы

• Материал: 45 холоднокатаная сталь

• Цвет: серебристый, как на изображении

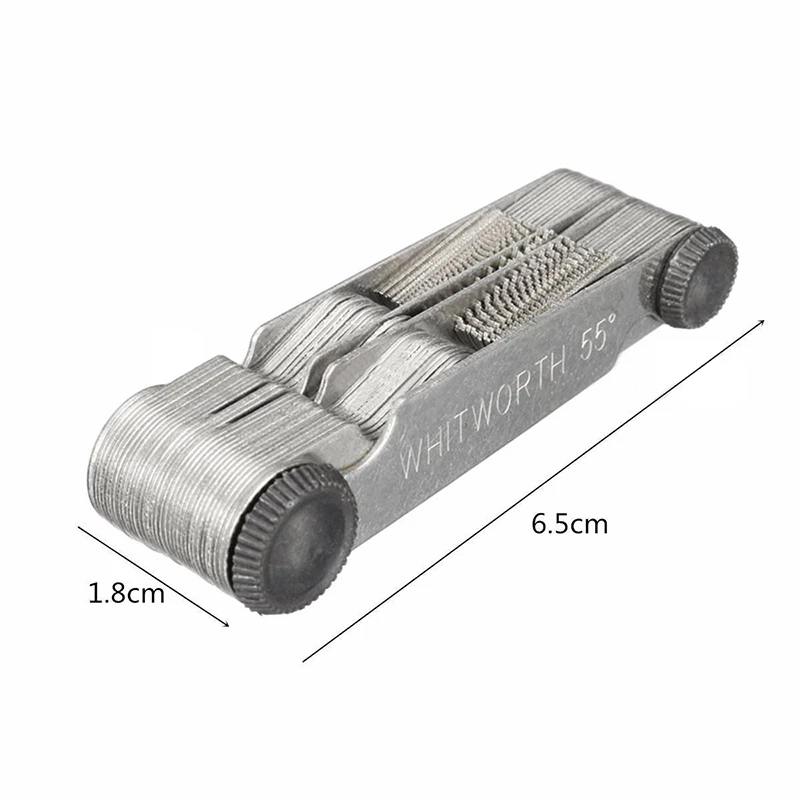

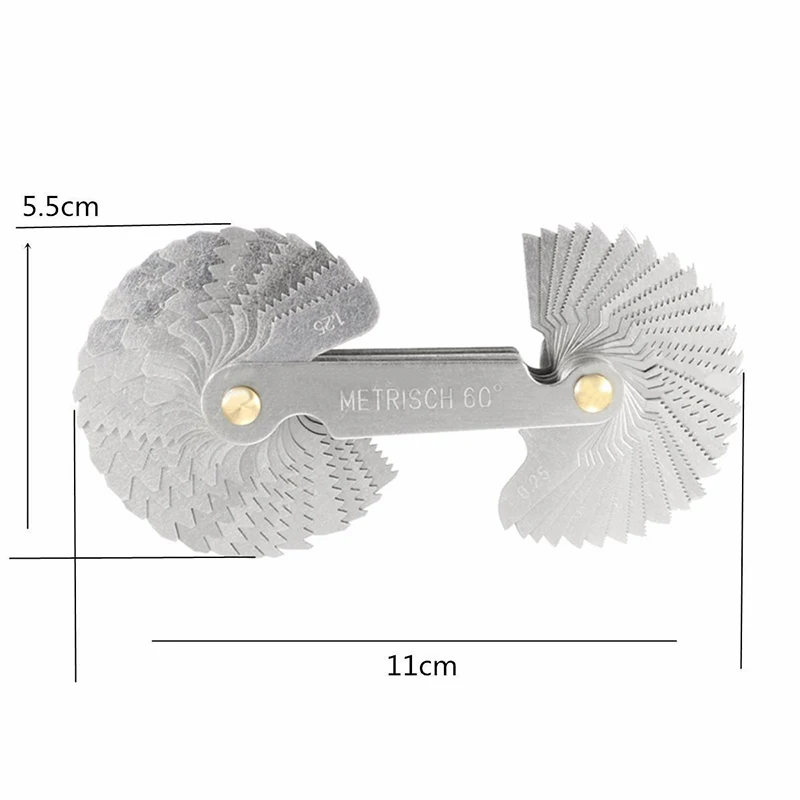

• Размер: прибл. 11x5. 5 см/4,33 "x 2,16"

• Одна Комбинированная Модель датчика резьбы.

• Это один из видов шаг, шаг несколько сложили специальные измерительные инструменты, шаг резьбы для проверки.

• Используется для измерения метрической и дюймовой винтовой резьбы. Лезвие также может использоваться для измерения резьбы AF на дюйм резьбы.

Инструкции:

• 1) Измерьте шаг резьбы

• Пилотная группа резьбы в качестве карты шаблона зубчатая стальная нить в измеренной заготовке, если не закрыть вместе, другая для одного, пока не прижмет.

• Затем отметьте на модели размеров резьбы измеренный шаг резьбы заготовки.

• 2) измерение угла в форме зуба

• Шаг резьбы и измеренная модель резьбы на одной и той же нити сверху теста, затем проверьте контакт тальи, если нет Просвечивающего зазора, правильно измеряется Угол резьбы в форме зуба; если есть неравномерное явление зазора передачи света, он показывает, что измеренная форма зуба резьбы не является точной.

Диапазон измерения:

• Метрич 60 °:0,25, 0,3, 0,35, 0,4, 0,45, 0,5, 0,6, 0,7, 0,8, 0,9, 1,0, 1,25, 1,5, 1,75, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5, 5,0, 5,5, 6,0

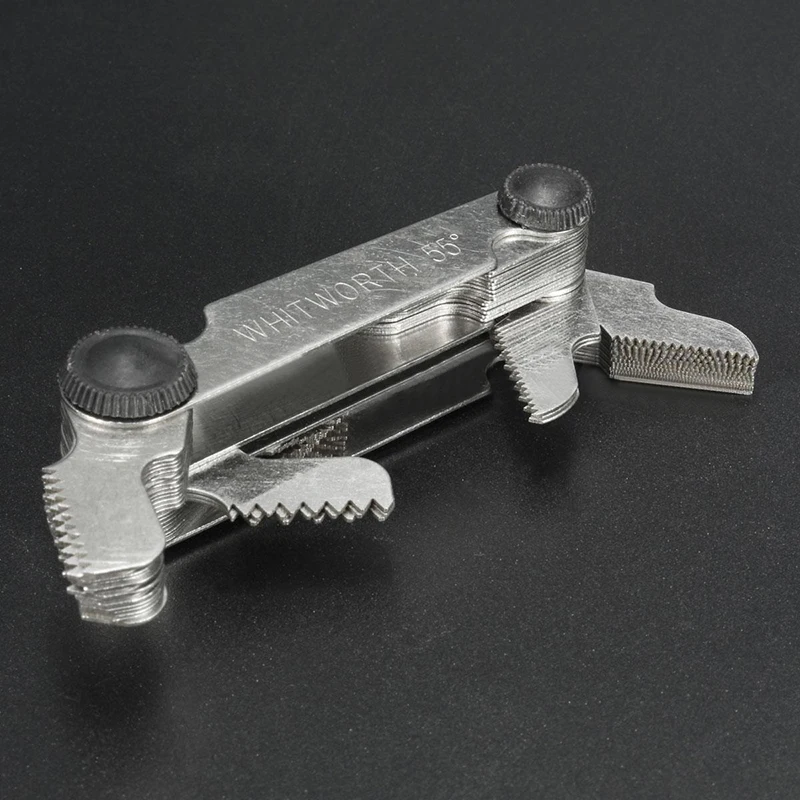

• Со стоимостью 55 °:4, 4,5, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 18, 20, 22, 24, 25, 26, 28, 30, 32, 36, 40, 48, 60, 62

• 60 ° США:8, 10, 11, 14, 19, 28

В комплект входит:

• 1 шт. x датчик резьбы

Примечание:

• Допускается погрешность в 1-5 мм из-за ручного измерения

• Цвет товара, отображаемый на фотографиях, может немного отличаться на мониторе вашего компьютера, так как мониторы не откалиброваны так же
