4 осевой чпу шаговый двигатель наборы управления name23 + Драйвер 24 50VDC выключатель

4 осевой чпу шаговый двигатель наборы управления name23 + Драйвер 24 50VDC выключатель

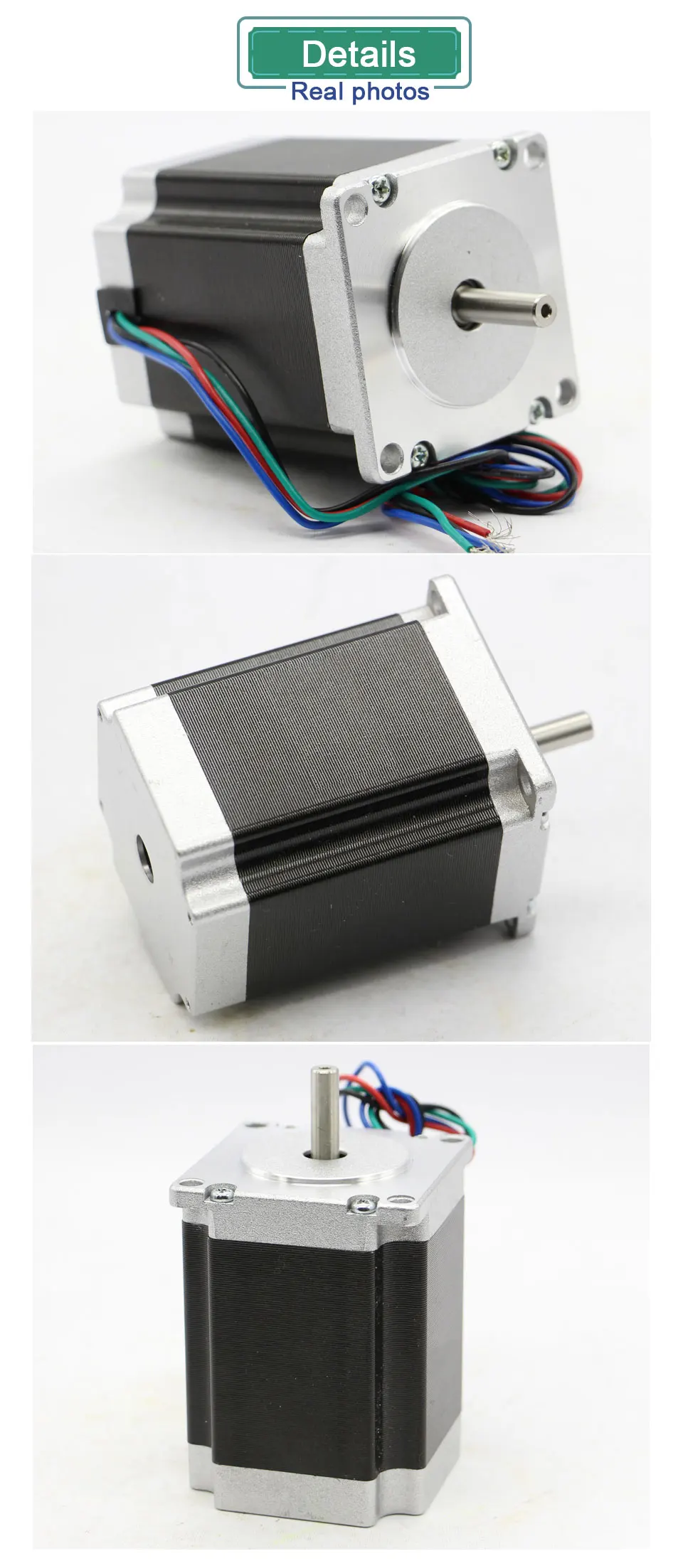

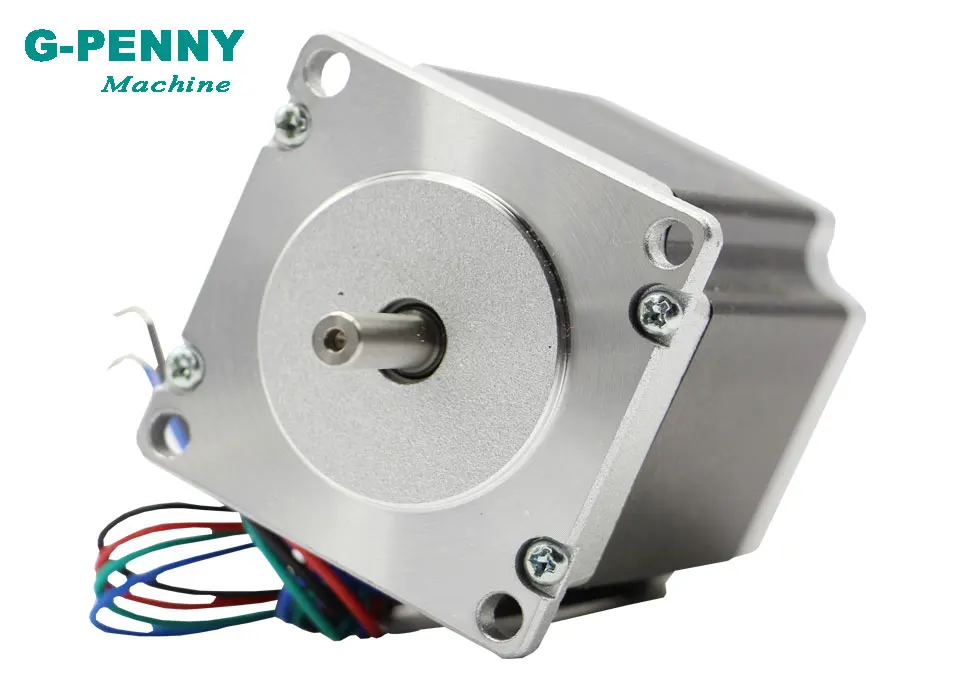

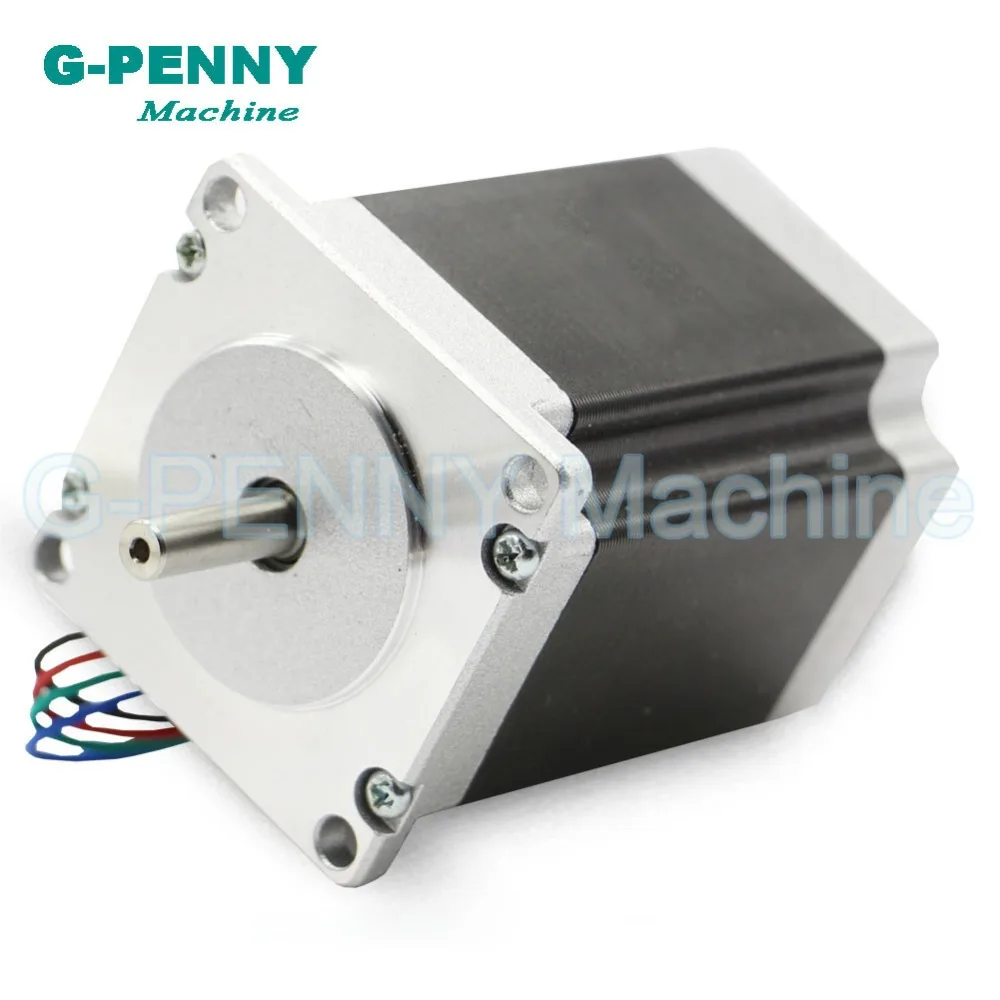

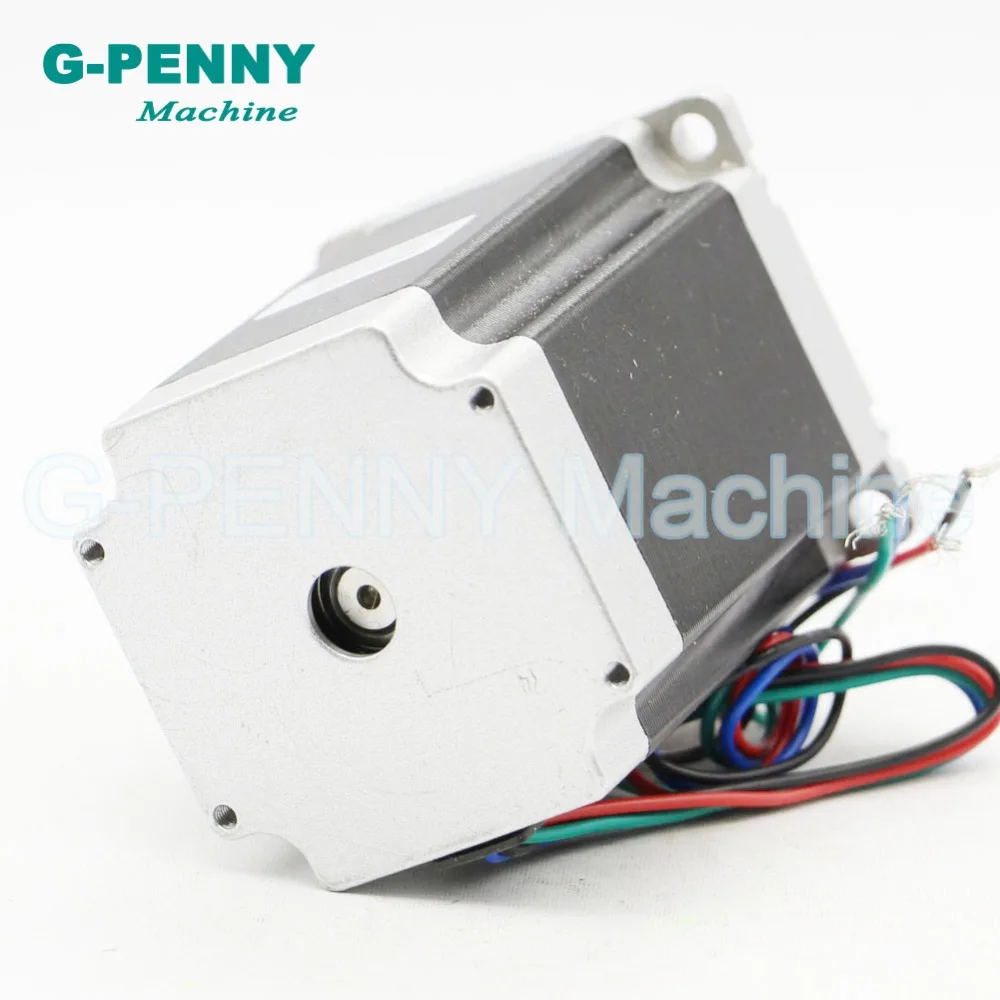

4 x57x76мм шаговый двигатель

4 x DM542Драйвер шагового двигателя

1x400 Вт 36В/11а импульсный источник питания

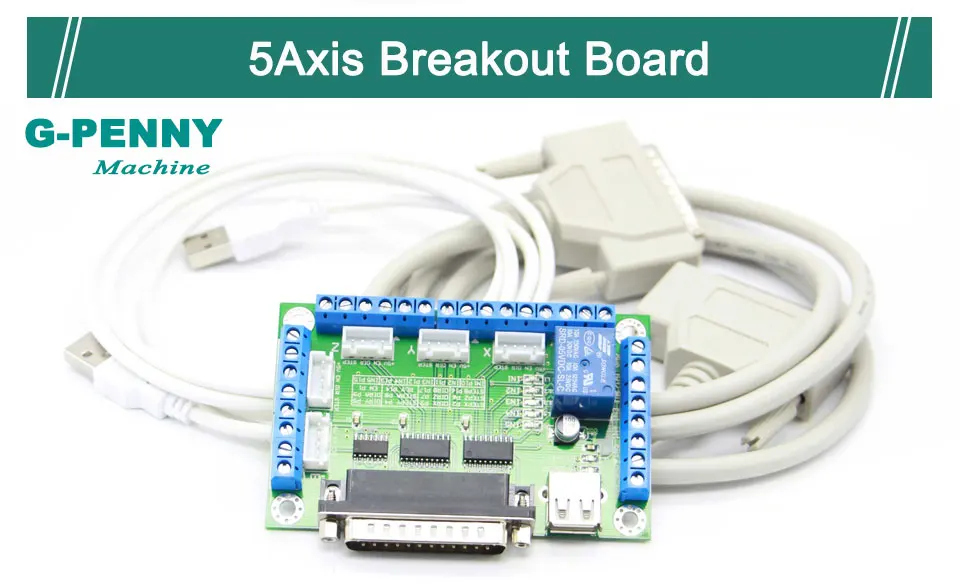

1x5 осевая секционная плата

1 x параллельный кабель

1 х USB кабель

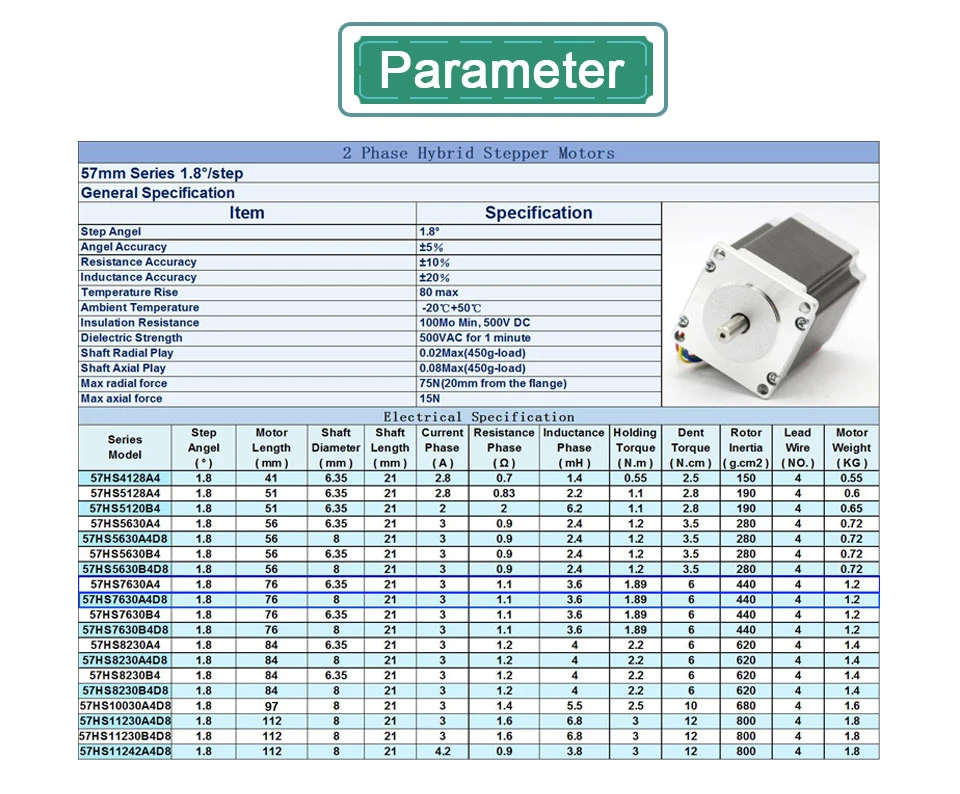

Общая Спецификация:

• Угол шага:1,8 град

• Фаза:2

• CUrrent:3.0A

• Сопротивление:1,1Ω

• Индуктивность:3.6mH

• Удерживающий крутящий момент:1,89 нм

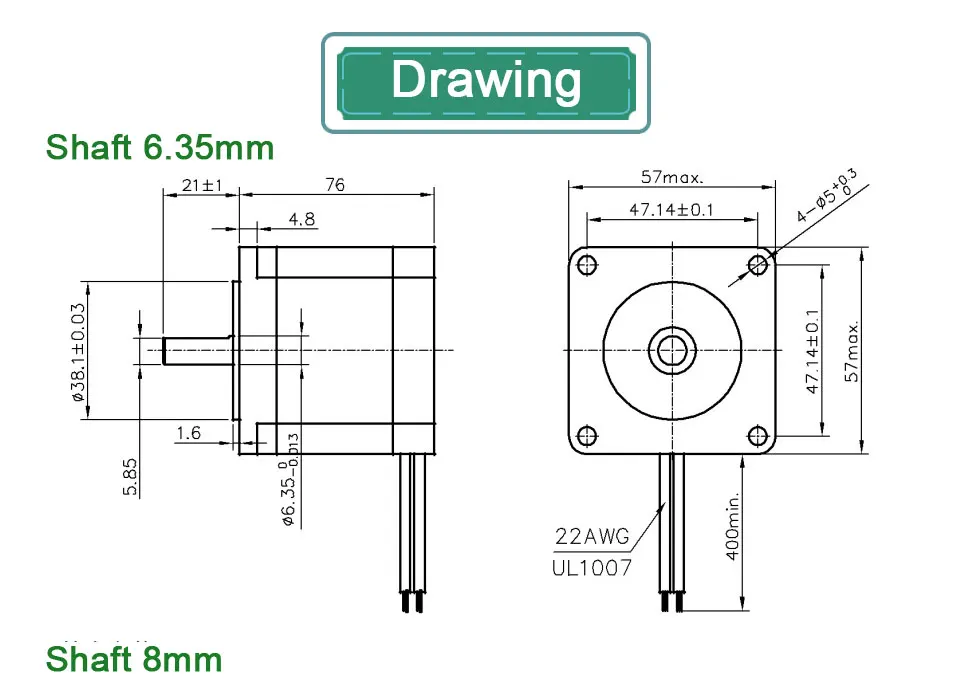

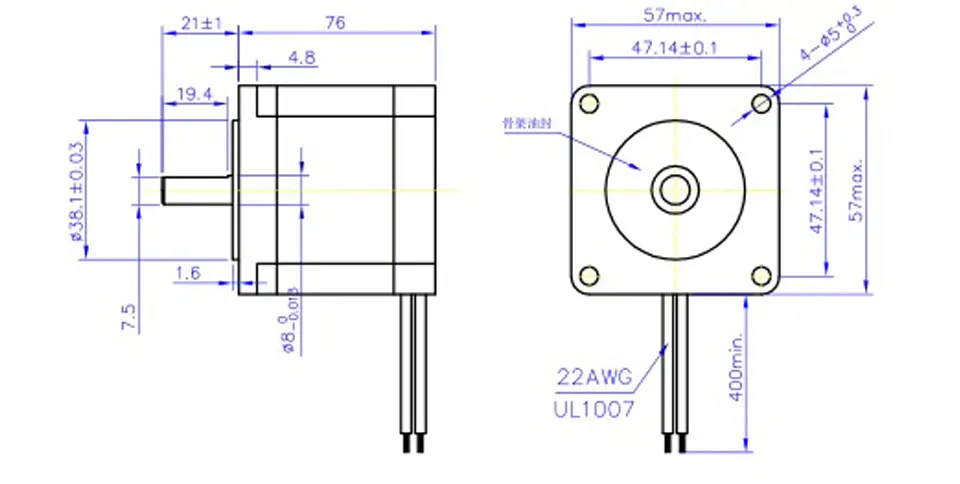

• Диаметр вала:6,35 мм/8 мм

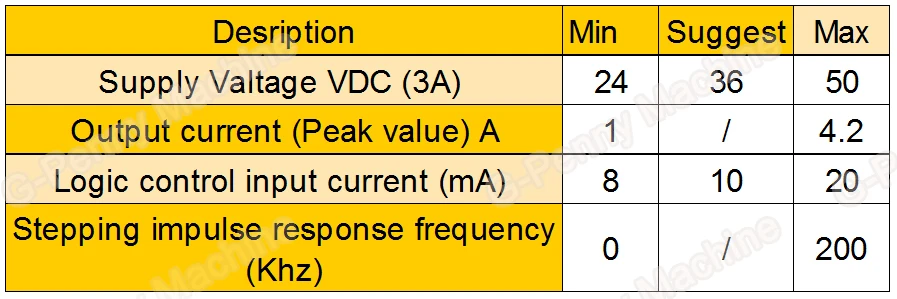

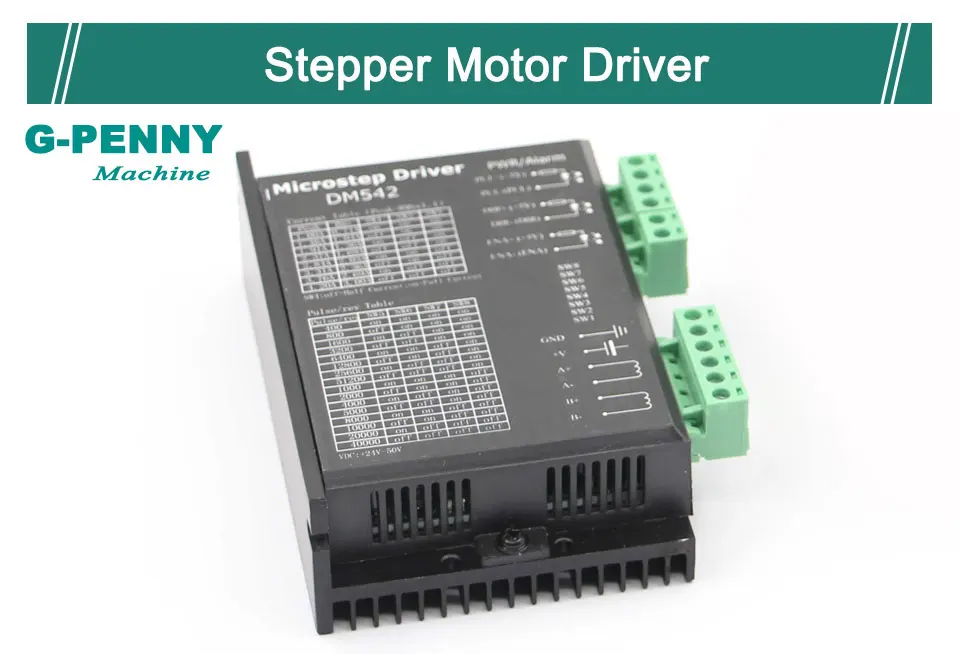

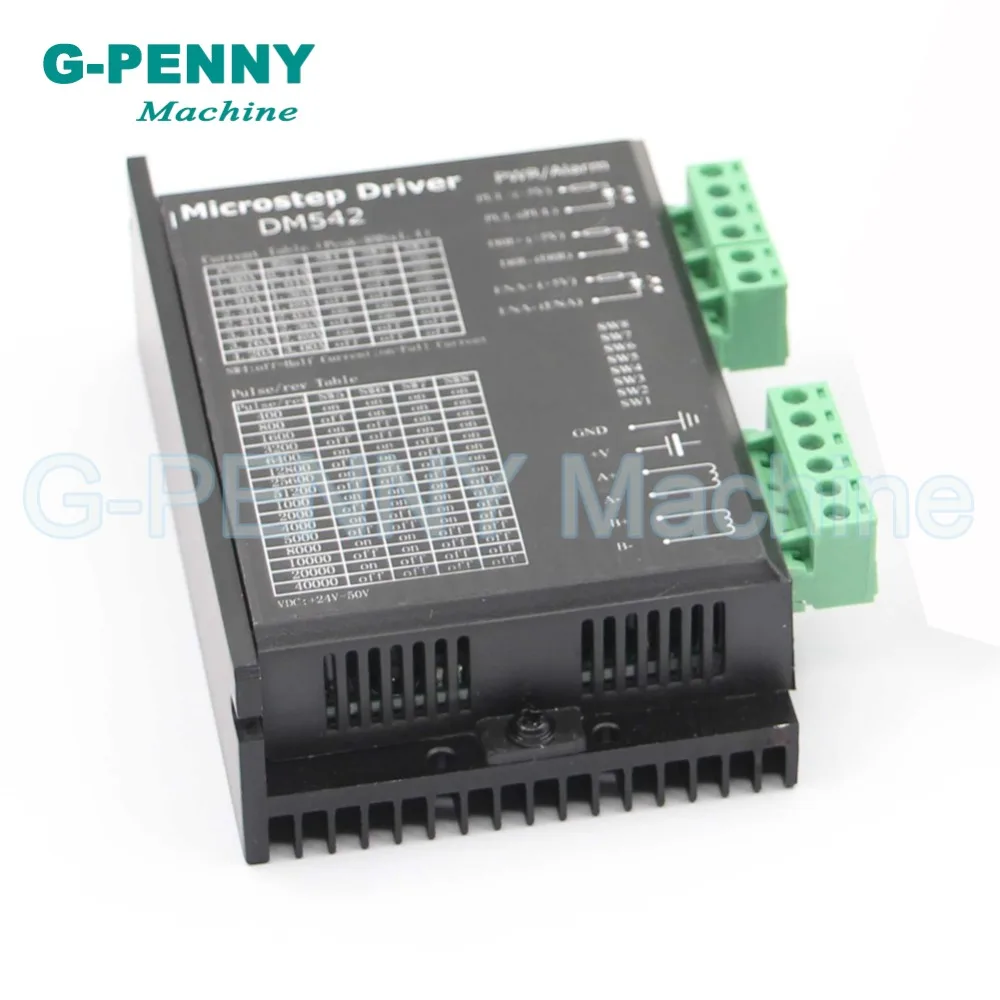

Параметры:

• Название:DM542 Драйвер шагового двигателя

• Напряжение:24-50 В постоянного тока

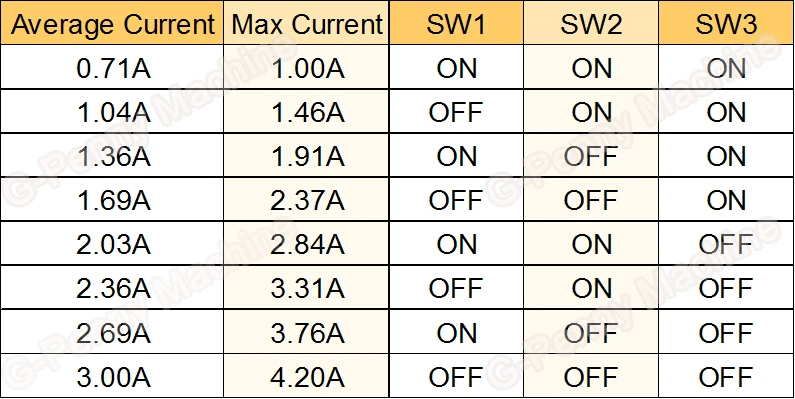

• Ток:1,0-4.2A

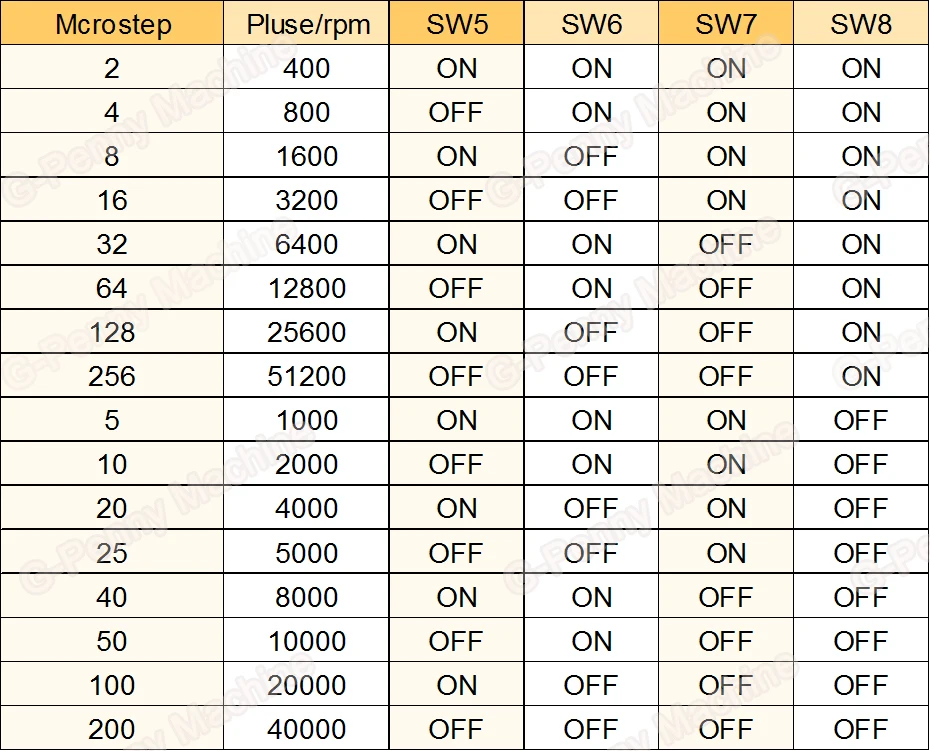

• Микрошаг:256

Преимущества:

• 1. Цифровое управление DSP

• 2. Оптически изолированный дифференциальный входной сигнал

• 3. Частота импульсного отклика 200 кГц

• 4. Контроль тока ШИМ

• 5. Функция модели двойного импульсного режима

• Доступно 6,16 сегментов

• 7. Сигнал управления Эна

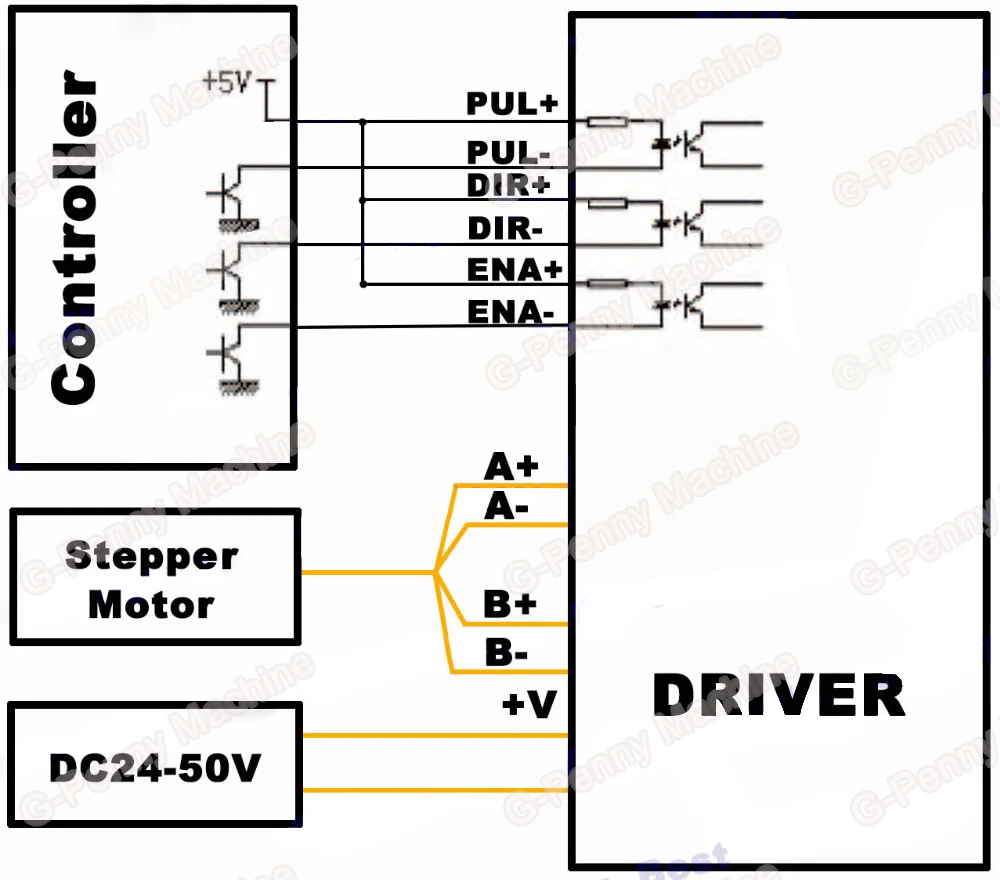

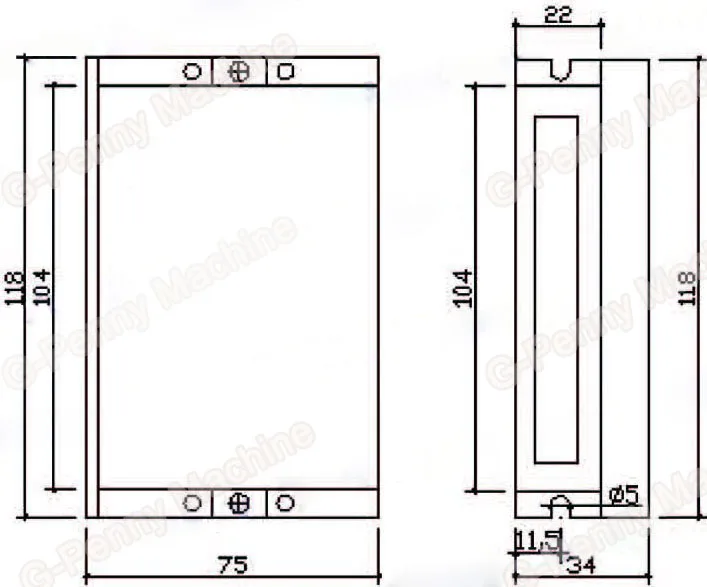

Рисунок:

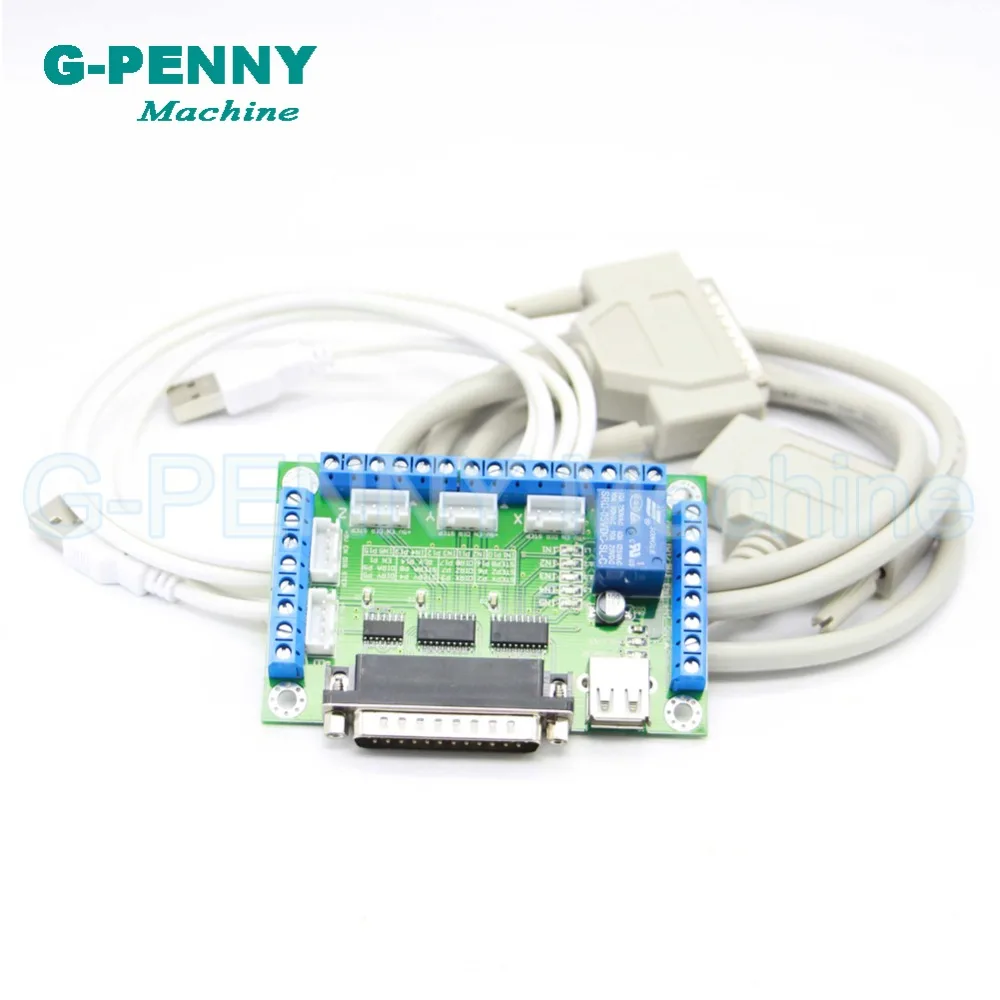

Описание:

• Поддержка программного обеспечения MACH3;

• Приводит все параллельные передачи данных все 12 выходных контактов, которые могут управлять пятью шаговыми двигателями;

• С 5-полосным входным интерфейсом вы можете получить доступ к ограничительному переключателю и аварийному выключателю, сбросить, на ноже и тому подобное;

• 5 светодиодов указывают на состояние входов;

• 12A с управлением реле, нормально открывающимся, нормально закрытым проводом, удобным проводом;

• Источник питания с 5 В USB источником питания или внешним источником питания, легкий доступ к внешнему источнику питания;

• Внешний привод обеспечивает усиление сигнала, фильтрацию, улучшенную обработку;

• Импульсный сигнал, формирование сигнала направления, увеличение нагрузки, скорость передачи данных до 10 Мбит/с;

• Выходные контакты с расширением интерфейса, вы можете использовать 2,54 мм штырьковые заголовки или 2,54 мм XH сиденья

25-контактный параллельный контроль портов определяется следующим образом:

• PIN1 EN: включить контрольный сигнал

• PIN2 шаг: A (1-я ось) импульсный сигнал

• PIN3 DIRX: A (1-я ось) сигнал направления

• PIN4 шаг: B (2-я ось) импульсный сигнал

• PIN5 DIRX: B (2-я ось) сигнал направления

• PIN6 шаг: C (3-я ось) импульсный сигнал

• PIN7 DIRX: C (3-я ось) сигнал направления

• PIN8 шаг: D (4-я ось) импульсный сигнал

• PIN9 DIRX: D (4-я ось) сигнал направления

• PIN10 в 1: входной порт 1

• PIN11 в 1: входной порт 2

• PIN12 IN3: входной порт 3

• PIN13 IN4: входной порт 4

• PIN14 RLY: порт управления реле

• PIN15 LIMIT5: входной порт 5

• PIN16 шаг: E (5-я ось) импульсный сигнал

• PIN17 DIRX: E (5-я ось) сигнал направления

• PIN18-25 GND: сигнал заземления

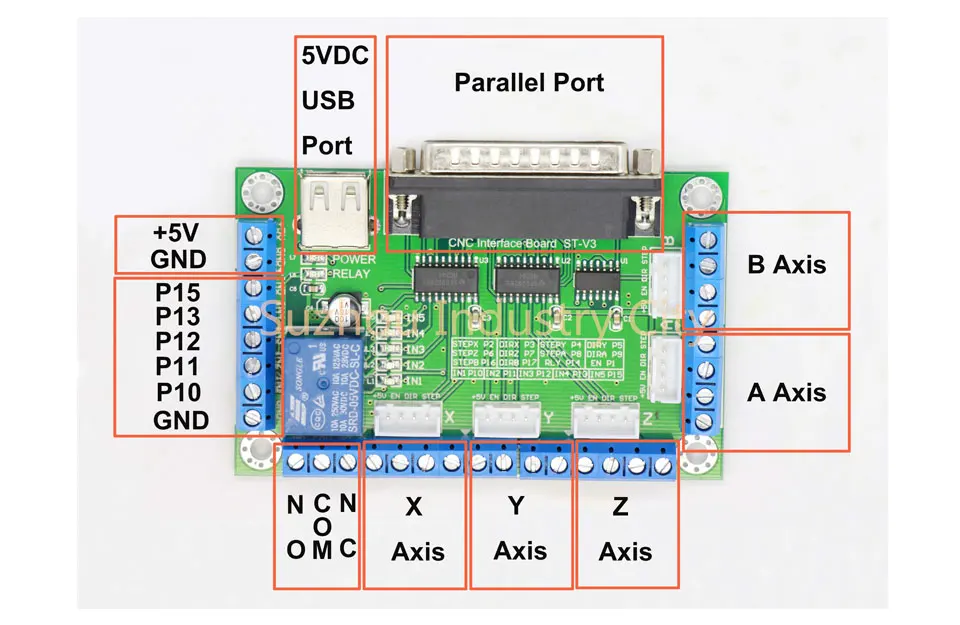

Описание терминала:

• Параллельный порт: Подключение порта связи DB 25PIN в компьютере.

• Порт USP: подключение USB в компьютерном источнике питания 5 В.

• + 5 В: подключение питания 5 В снаружи.

• GND: Подключение GND извне, общий GND с usb-портом.

• IN5: внешний ограниченный входной порт, вытяжка и низкая мощность индикации света в нем.

• IN4: внешний ограниченный входной порт, вытяжка и низкая мощность индикации света в нем.

• IN3: внешний ограниченный входной порт, вытяжка и низкая мощность индикации света в нем.

• IN2: внешний ограниченный входной порт, вытяжка и низкая мощность индикации света в нем.

• В1: внешний ограниченный входной порт, вытяжка и низкая мощность индикации света в нем.

• НЕТ: обычно открытое соединение, когда P14 имеет низкий уровень мощности, оно подключается к COM.

• COM: общий порт для реле.

• NC: обычно закрытое соединение, когда P14 имеет низкий уровень мощности, оно не подключается к COM.

• + 5 В: 5 В выходной порт, подключениеОптопара анода в драйвере.

• EN: включить выходной порт, стандарт уровня мощности TTL.

• DIR: выходной порт направления, стандарт уровня мощности TTL.

• Шаг: импульсный выходной порт, стандарт уровня мощности TTL.

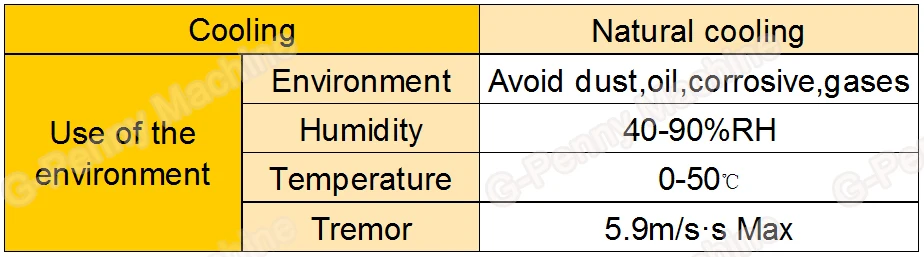

Меры предосторожности во время использования:

• Использование окружающей среды во избежание попадания масла, пыли и коррозионных газов.

• Обратите внимание, что обеспечивает хорошую вентиляцию.

• Поскольку пластина привода не герметична, будьте осторожны, чтобы не попадать в металлическую стружку и пыль, которые вызывают короткое замыкание.

• Подключите питание, мы должны обратить внимание, чтобы увидеть положительную и отрицательную отметку, поэтому положительный и отрицательный выбор неправильного сожженного диска.

• Определите правильность подключения перед тестированием мощности.

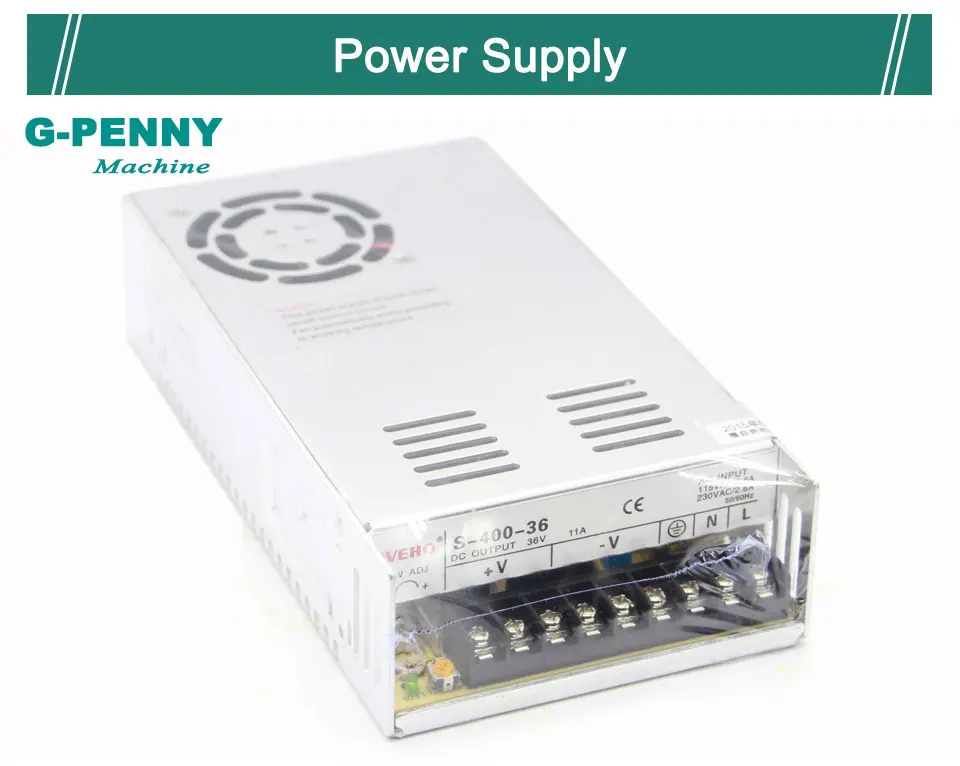

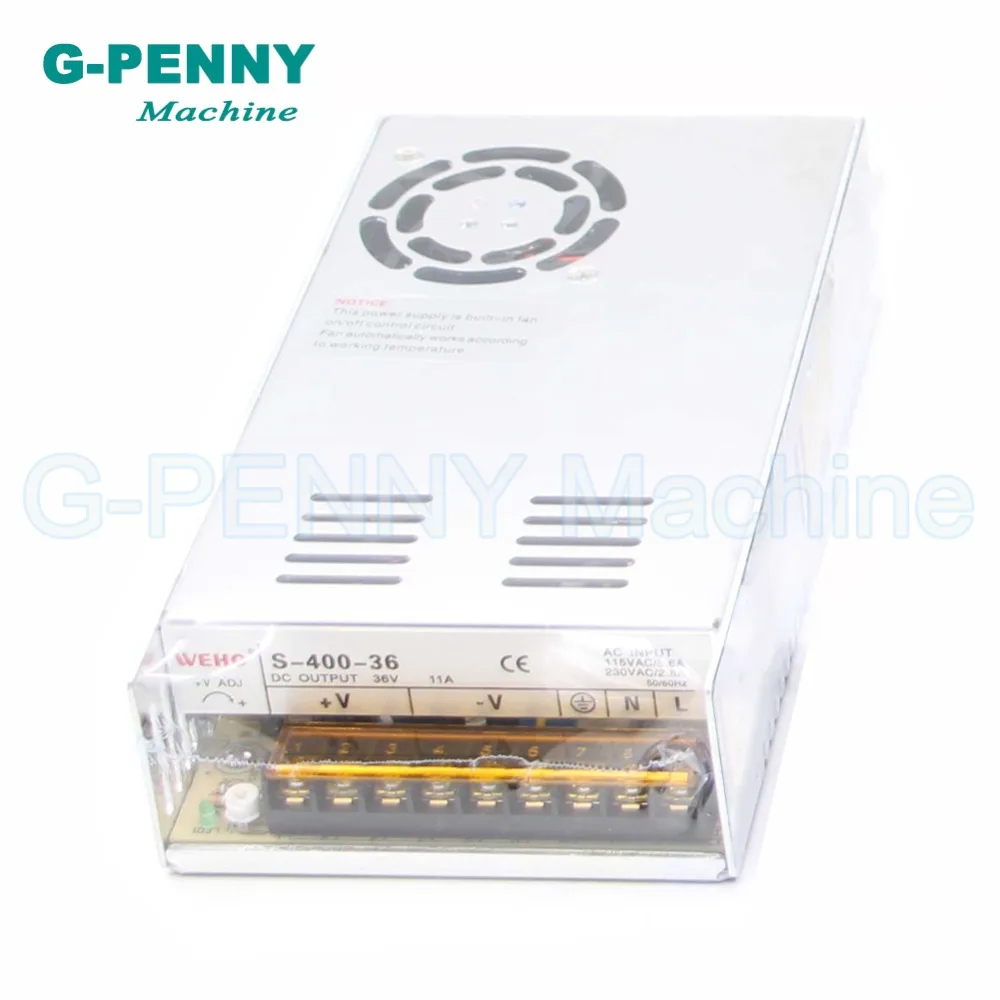

Параметр:

• Мощность: 400 Вт

• Выходное напряжение: 36 В

• Ток: 11A

• Входное напряжение: 110 В/220 В регулировка
