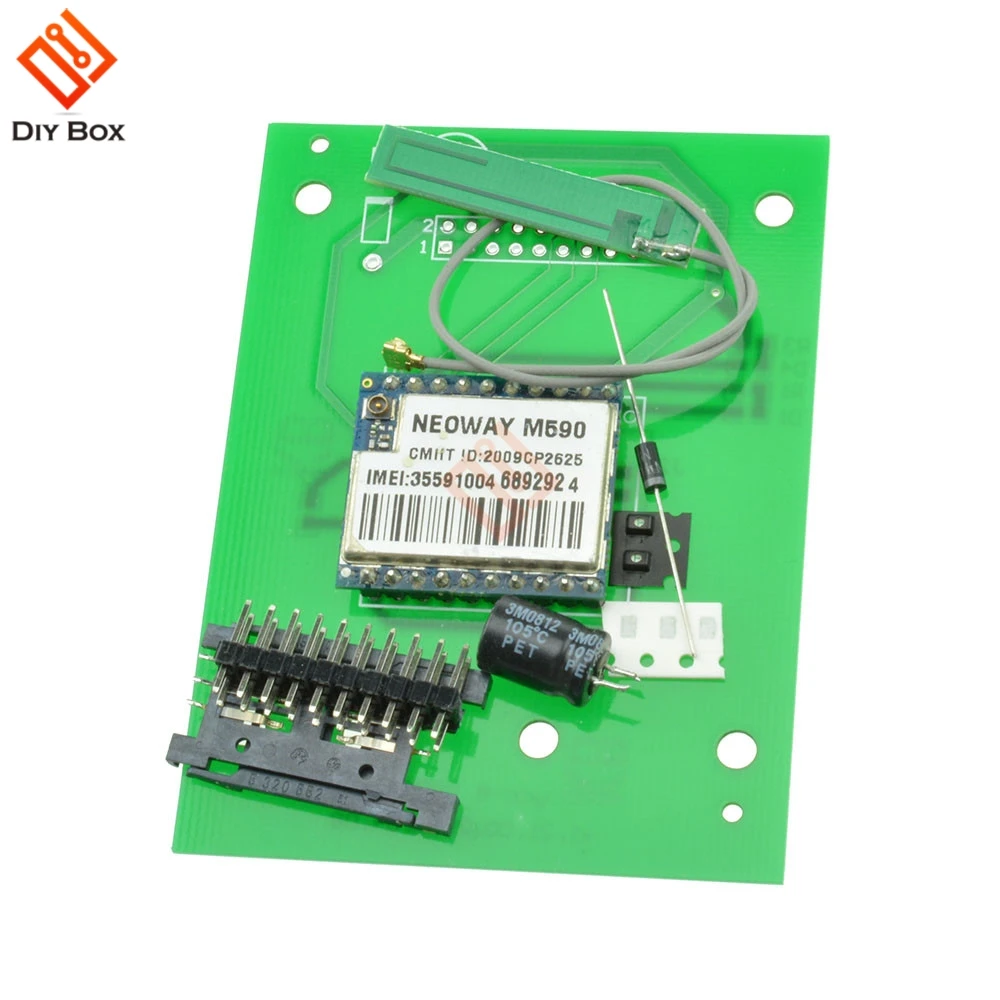

DIY KIT GSM GPRS M590 gsm модуль Служба коротких сообщений SMS для проекта Arduino дистанционное
110,08 руб.
NE555 импульсная Частота Рабочий цикл регулируемый модуль прямоугольная волна 5 В 12
27,14 - 59,57 руб.
AD9850 6 полос 0 ~ 55 мГц DDS генератор сигналов цифрового ham Радио rit VFO SSB|dds signal generator|signal
2 469,35 руб.
Генератор низкочастотных сигналов DDS Синусоидальная волна Fang Bo треугольная Ju
1 038,26 руб.
Комплект для сборки генератора сигналов MAX038 функциональный генератор 1 Гц ~ 20 МГц
1 532,88 руб.
LB02 тестер калибровки сопротивление ток вольтметр 4 20 мА генератор
6 132,28 руб.
Характеристики

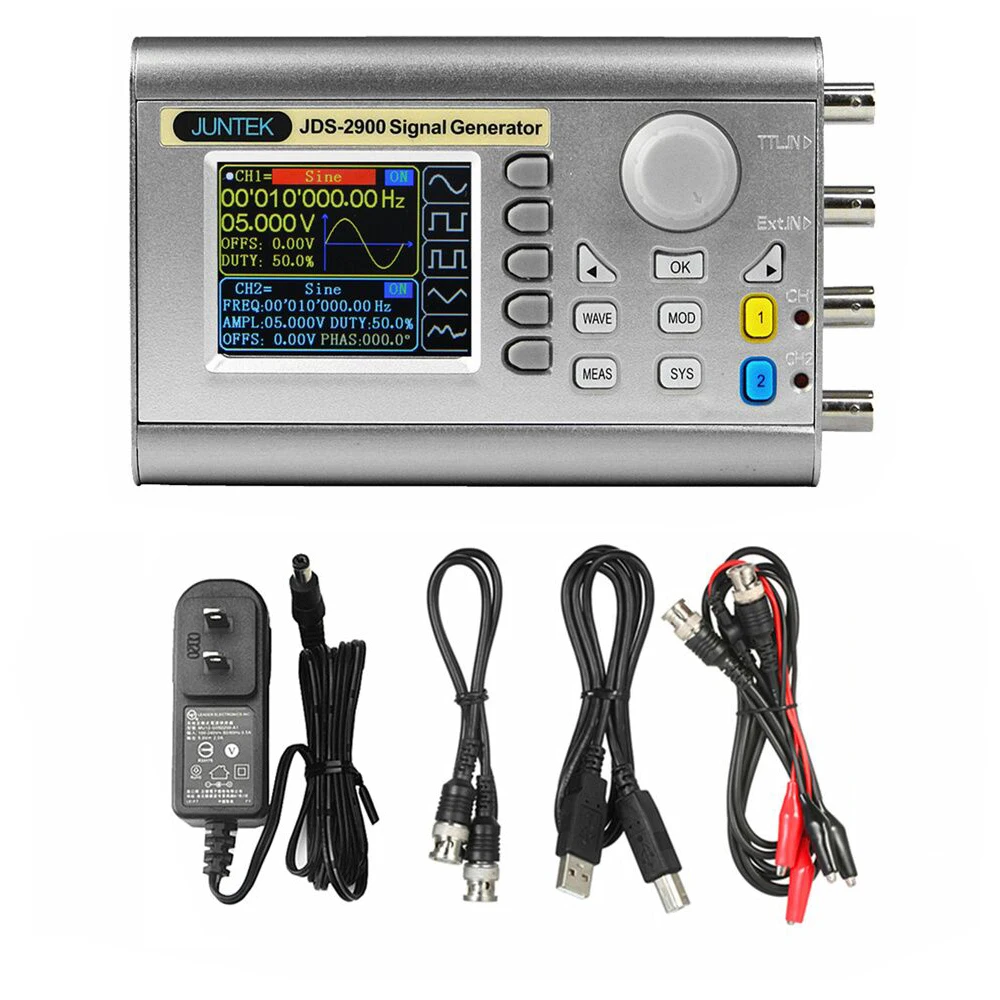

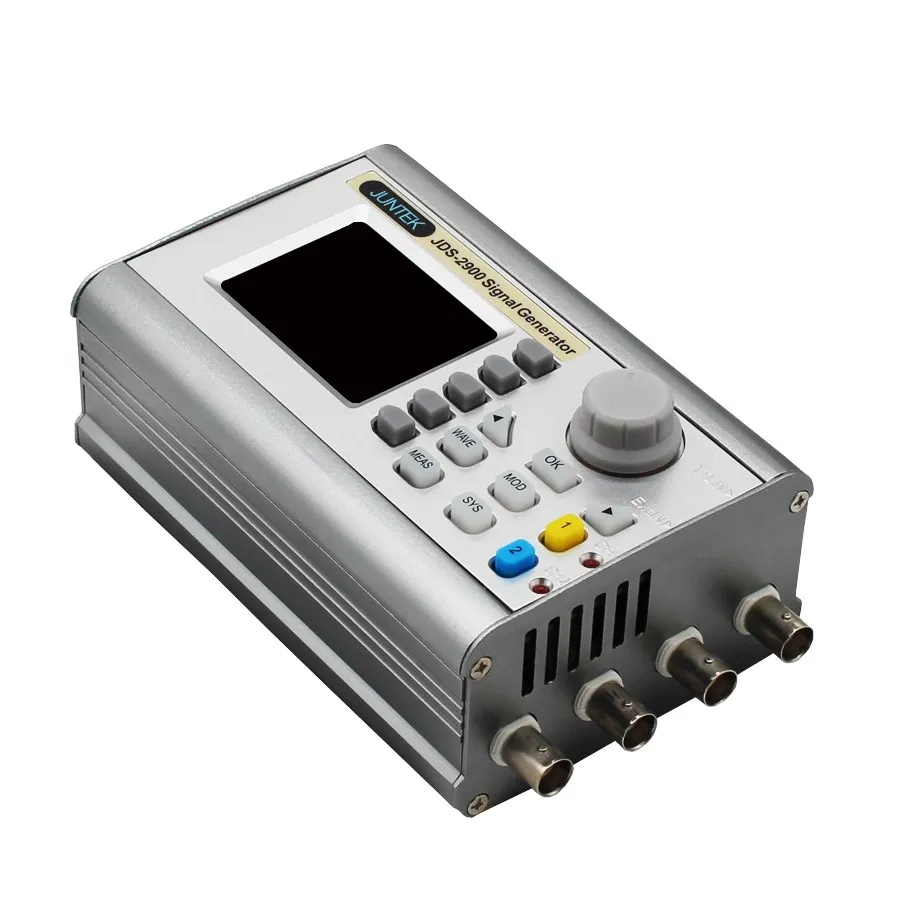

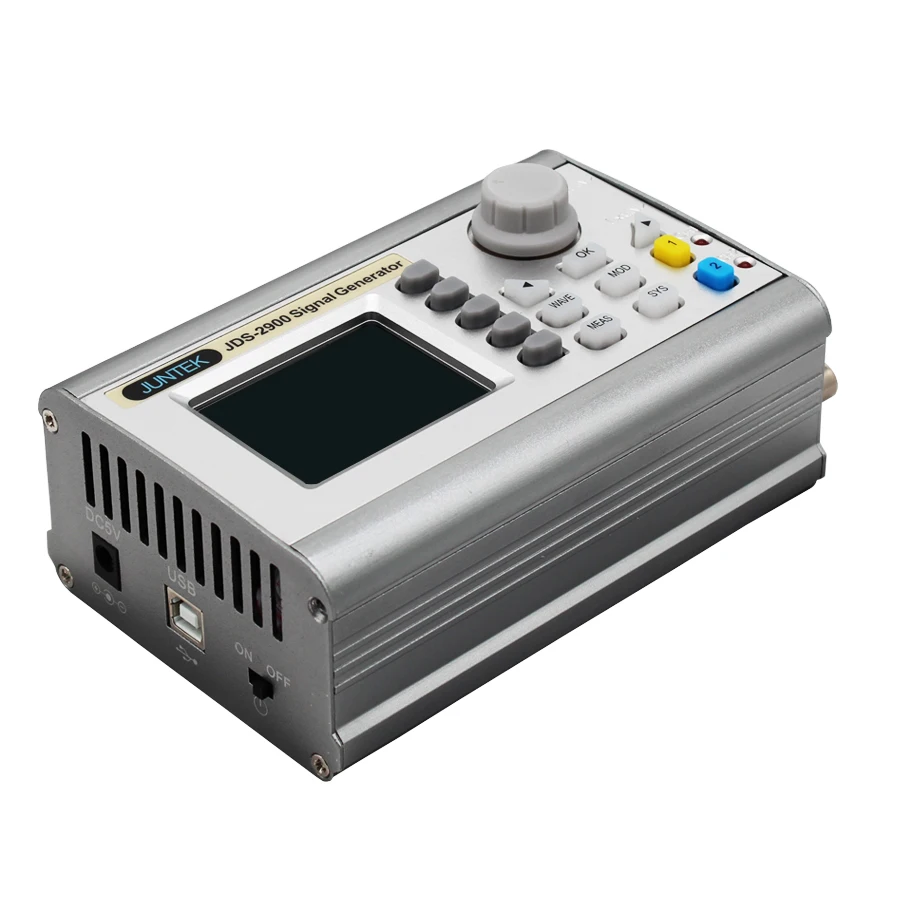

JUNTEK JDS2900 60M 60MHz DDS генератор сигналов с цифровым управлением Двухканальный
История изменения цены
*Текущая стоимость 5 655,00 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-18-2026 | 7182.50 руб. | 7326.29 руб. | 7254 руб. |
| Jan-18-2026 | 5825.80 руб. | 5942.77 руб. | 5883.5 руб. |
| Dec-18-2025 | 7069.94 руб. | 7210.17 руб. | 7139.5 руб. |
| Nov-18-2025 | 7012.77 руб. | 7152.63 руб. | 7082 руб. |
| Oct-18-2025 | 5598.9 руб. | 5710.39 руб. | 5654 руб. |
| Sep-18-2025 | 6899.99 руб. | 7037.4 руб. | 6968 руб. |
| Aug-18-2025 | 6843.23 руб. | 6980.91 руб. | 6911.5 руб. |
| Jul-18-2025 | 6786.35 руб. | 6922.91 руб. | 6854 руб. |
Описание товара
|
|
|
|
Двухканальный генератор сигналов серии JDS2900 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы волны, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.
|
|

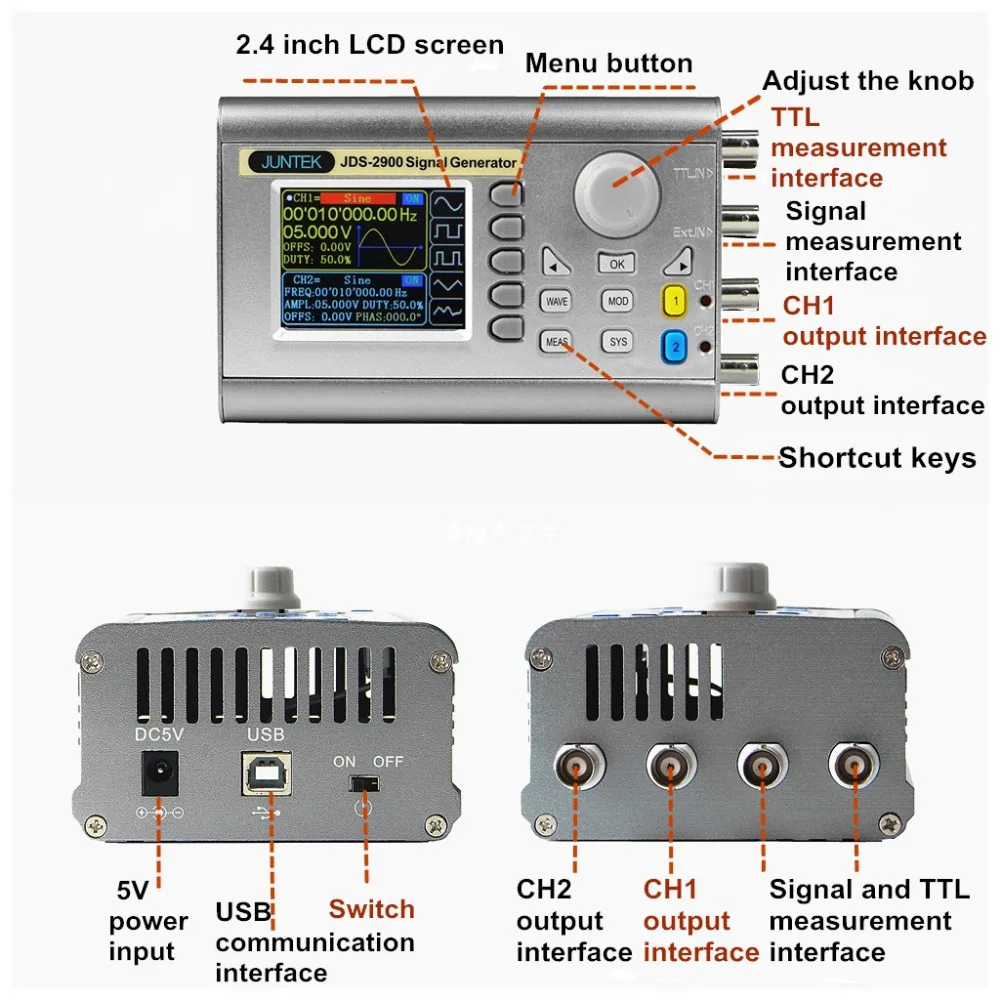

► 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображающие параметры CH1 и CH2.
►Может воспроизводить узоры пользовательской формы волны.
►Используйте Мягкие силиконовые клавиши с высокой чувствительностью и удобством в эксплуатации.
►Полностью независимый выход с двумя каналами, синхронизация работы
• 60 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
►Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.
►Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp.
• Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение-0.1%.
►Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Вперед, назад и направления круговой развертки.
►С импульсными поездами функция всплеска выходного сигнала: позволяет выходу блока 1 ~ 1048575 произвольных импульсных поездов.
►Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
►С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
►Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.
►Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.
►Функция связи: ПК может использоваться для управления прибором.
►С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.
►Модель, продаваемая по этой ссылке, является JDS2900-60M, максимальная частота синусоидальной волны составляет 60 МГц, а максимальная квадратная волна-25 МГц, частота дискретизации 266MSa/s и вертикальное разрешение 14 бит. |
|
Частотные характеристики |
||||||||||
|
|
JDS2900-15 м |
JDS2900-30М |
JDS2900-40 м |
JDS2900-50 м |
JDS2900-60M |
|||||
|
Синусоидальная волна Частотный диапазон |
0 ~ 15 МГц |
0 ~ 30 МГц |
0 ~ 40 МГц |
0 ~ 50 МГц |
0 ~ 60 МГц |
|||||
|
Прямоугольная волна Частотный диапазон |
0 ~ 15 МГц |
От 0 до 25 МГц |
От 0 до 25 МГц |
От 0 до 25 МГц |
От 0 до 25 МГц |
|||||
|
Треугольники волны Частотный диапазон |
||||||||||
|
Пульсовой волны Частотный диапазон |
0 ~ 6 MГц |
0 ~ 6 MГц |
0 ~ 6 MГц |
0 ~ 6 MГц |
0 ~ 6 MГц |
|||||
|
TTL цифровой волновой Частотный диапазон |
||||||||||
|
Произвольных Частотный диапазон |
||||||||||
|
Длительность импульса: диапазон регулировки |
100nS ~ 4000S |
50nS ~ 4000S |
40nS ~ 4000S |
30nS ~ 4000S |
25nS ~ 4000S |
|||||
|
Прямоугольная волна времени нарастания импульсов |
≤ 25ns |
≤ 15ns |
≤ 10ns |
≤ 10ns |
≤ 10ns |
|||||
|
Минимальная частота Разрешение |
0.01uHz(0,00000001 Гц) |
|||||||||
|
Точность частоты |
± 20ppm |
|||||||||
|
Стабильность частоты |
± 1ppm/3 часа |
|||||||||
|
Характеристик формы волны |
||||||||||
|
Сигналов типа |
Синуса SQuare、Импульса (АDjustable рабочий цикл, точная регулировка ширины импульса иПериод), Треугольная волна, частичная Синусоидальная волна, КМОП волна, уровень постоянного тока (установленная амплитуда постоянного тока путем регулировки смещения), полуволна, полная волна, положительная волна лестницы, анти-лестница волна, шум волны, геометрической подъем, геометрической падение, мультизвуковая волна,SИмплектический пульс и Lorenz pulse И 60Произвольный Волновой формы. |
|||||||||
|
Длина волны |
2048 точек |
|||||||||
|
Сигналов Частота дискретизации |
266MSa/s |
|||||||||
|
Сигналов в вертикальном направлении |
14 битS |
|||||||||
|
Квадратная волна и импульсная волна |
Выброс |
≤ 5% |
||||||||
|
Пульсовой волны |
Рабочий цикл диапазон регулировки |
0.1% ~ 99.9% |
||||||||
|
Частичное синусоида |
Рабочий цикл диапазон регулировки |
0.1% ~ 99.9% |
||||||||
|
Синусоида |
Гармоническое подавление |
≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц) |
||||||||
|
Суммарный коэффициент гармонических искажений |
<1%(20 Гц ~ 20 кГц, 0dBm) |
|||||||||
|
ПилообразнаяВолна |
Линейность |
≥ 98% (0,01 Гц ~ 10 кГц) |
||||||||
|
Выход характеристики |
||||||||||
|
Синусоидальная волна диапазон амплитуды |
Частота <11 МГц |
11 МГц ≤ частота <31 МГц |
31 МГц ≤FRequency |
|||||||
|
2mVpp ~ 20Vpp |
2mVpp ~ 10Vpp |
2mVpp ~ 5Vpp |
||||||||
|
Квадратной формы Волна/Треугольники волна Диапазон амплитуды |
Частота ≤ 10 МГц |
10 МГц ≤частота ≤ 25 МГц |
||||||||
|
2mVpp ~ 20Vpp |
2mVpp ~10Vpp |
|||||||||
|
Амплитуда Разрешение |
1mV |
|||||||||
|
Амплитуда Стабильность |
± 0.5%/5 часов |
|||||||||
|
Ровность Амплитуда |
± 5%(<10 МГц); ± 10%(>10 МГц) |
|||||||||
|
Выходного сигнала |
||||||||||
|
Выход Импеданс |
50Ω ± 10% (Типичный) |
|||||||||
|
PЗащита |
Все выходы сигнала могут работать в течение 60 секунд, когда нагрузка коротка. |
|||||||||
|
|
||||||||||
|
DC офсетная печать |
||||||||||
|
Офсетная печать Диапазон регулировки |
| Смещение | ≤ 10-ампилитус/2 |
|||||||||
|
Офсетная печать Разрешение |
0,01 V |
|||||||||
|
|
||||||||||
|
Фазы характеристики |
||||||||||
|
Фазы Диапазон регулировки |
0 ~ 359,9° |
|||||||||
|
Фазы разрешение |
0,1° |
|||||||||
|
|
||||||||||
|
TTL/CMOS выход |
||||||||||
|
Низкий уровень |
<0,3 V |
|||||||||
|
Высокий уровень |
1 В ~ 10 в |
|||||||||
|
Повышение уровня/осеннее время |
≤ 20ns |
|||||||||
|
Измерение наружных размеров функция |
||||||||||
|
Частота Функция метра |
Диапазон измерения частоты |
1 Гц ~ 100 МГц |
||||||||
|
МИЗМЕРЕНИЯ точность |
Время ворот 0,01 S ~ 10s постоянно регулируется |
|||||||||
|
Функции счетчика |
Диапазон измерений |
0-4294967295 |
||||||||
|
Способ связи |
Методы соединения постоянного и переменного тока |
|||||||||
|
Метода подсчета |
Вручную |
|||||||||
|
Вход Сигнал диапазон напряжения |
2Vpp ~ 20Vpp |
|||||||||
|
Длительность импульса: измерение |
Разрешение 0.01us, измерение до 20s |
|||||||||
|
ПериодИзмерение |
Разрешение 0.01us, измерение до 20s |
|||||||||
|
Функция развертки |
||||||||||
|
Развертки канала |
CH1 или CH2 |
|||||||||
|
Тип развертки |
ЛинейныйРазверткиКов) sПлакать |
|||||||||
|
Время развертки |
0,1 s ~ 999,9 s |
|||||||||
|
Диапазон настройки |
Каких-либо настроек между Максимальная выходная частота соответствующего модель отправная точка (0,01 Гц) и конечная точка |
|||||||||
|
Развертки направление |
Вперед, назад и круглый ход |
|||||||||
|
Разрыва функция |
||||||||||
|
Количество импульсов |
1-1048575 |
|||||||||
|
Серийную съемку |
Ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC) |
|||||||||
|
|
||||||||||
|
Общие характеристики |
||||||||||
|
DПродуктов |
Дисплей типа |
2,4 дюймов TFT цветной ЖК-дисплей дисплей |
||||||||
|
Магазин и нагрузки |
Количество |
100 |
||||||||
|
POsition |
От 00 до 99 (00 параметров места памятиЗагружается по умолчанию в качестве питания) |
|||||||||
|
Произвольная волна |
Количество |
От 1 до 60 всего 60 групп (15 групп по умолчанию в качестве включения питания) |
||||||||
|
ЯNterface |
Интерфейс режим |
USB к последовательный интерфейс |
||||||||
|
УдлинительИнтерфейс |
СTTL режим уровняSМатериал интерфейса для вторичного развития пользователя |
|||||||||
|
Связь скорости |
Утвердить стандарт 115200bps |
|||||||||
|
Протокол |
С помощью командной строкиPПротокол Публикуется |
|||||||||
|
POwer питания |
VНапряжение Диапазон |
DC5V ± 0,5 V |
||||||||
|
Технология изготовления |
Технология поверхностного монтажа, крупномасштабные интегральные схемы, высокая надежность, длительный срок службы |
|||||||||
|
Быстрый тон |
Пользователи могут включить или выключитьУстановив pРограмм |
|||||||||
|
Эксплуатационных характеристик |
Все ключевые операции, непрерывная Регулировка ручки |
|||||||||
|
Условия окружающей среды |
Температура: 0 ~ 40℃Влажность: <80% |
|||||||||

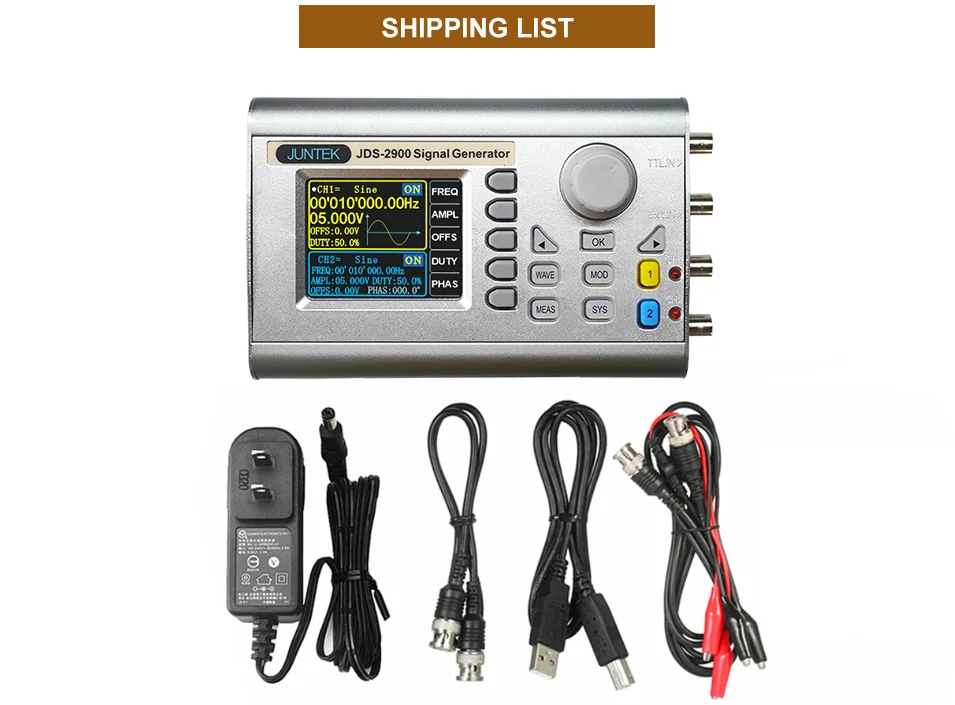

1. DDS генератор сигналов * 1
2.Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-0.2A)* 13.BNC-BNC кабель * 1
4. Usb-кабель для передачи данных * 15.Кабель BNC-Clip * 2
|
