Точки проектирования Xilinx FPGA (обновление, свободная загрузка)

Pan.baidu.com/s/ 1dd4ece

Эта цена не облагается налогом. Если вам нужен счет-фактура, пожалуйста, свяжитесь со службой поддержки клиентов.

Этот комплект включает в себя комбинацию сердечников и нижних досок, чтобы облегчить работу нижней доски.

1. Для всех отдельных серверов с высокой и низкой стоимостью по ссылке:Спросить о продаже

2,4 мегабайт, 4 порта SATA, PCIe gen2 * 8 высокоскоростной интерфейс с одной платой, ссылка смотрите:

3. Платформа ZYNQ, CRZ01 suite link (используя модель ZYNQWith XC7Z100, первую платформу ZYNQ PCIE2.0 X8 с открытым исходным кодом):

Функциональный комплект подключения GVI Kintex-7 FPGA-это PCI Express, два интерфейса 10G с поддержкой интерфейса 10G, высокоскоростная DDR3 и богатый расширенный интерфейс высокой пропускной способности и платформы для повышения производительности. В комплект входит основная плата CXK7T360, напольный корпус BXK7C01, диск в комплекте, линия интерфейса MINIUSB и блок питания 12 В.

Комплект также имеет очень богатый проектируемый браслет FPGA.

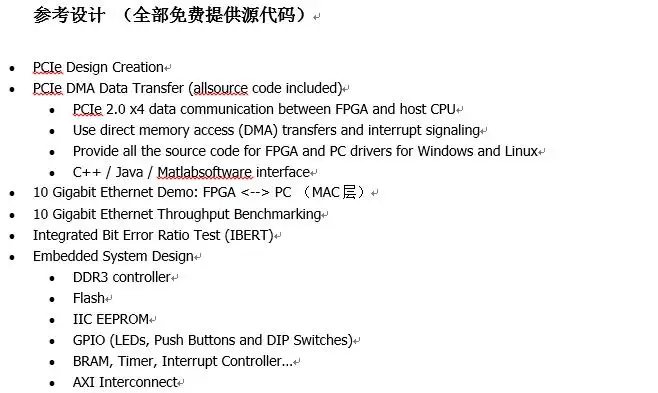

К ним относится наиболее ценная передача данных PCIe DMA и справочные приложения 10G Ethernet (на базе MAC layer). Вся Справочная конструкция содержит исходный код.

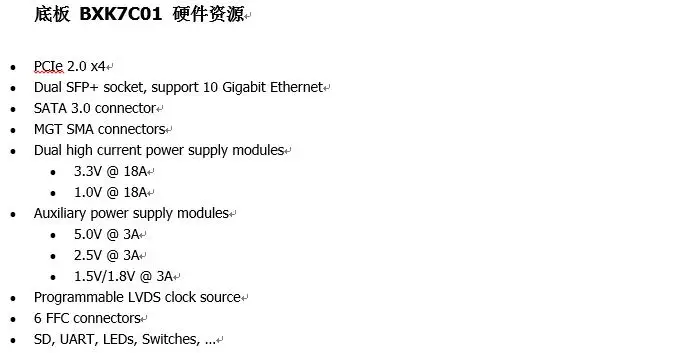

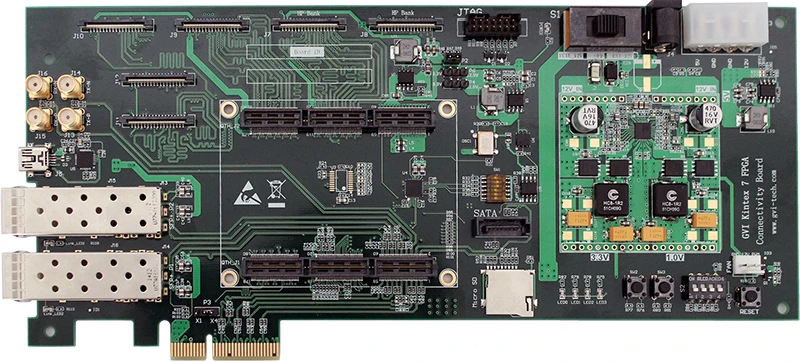

Нижняя плата проходит через коннектор FFC:

1. Приводит к выводам 88 на 3,3 В, которые могут быть объединены в 42 пары разницы LVDS

2. Выводит 44 1,5 в IO, что может быть комбинировано в 21 паре пар разницы LVDS

Оптические модули и оптические волокна необходимо приобретать отдельно:

Код товара: KXK7C01

Ниже приведена беспошлинная цена. Если вам нужно открыть билет, пожалуйста, свяжитесь с продавцом.

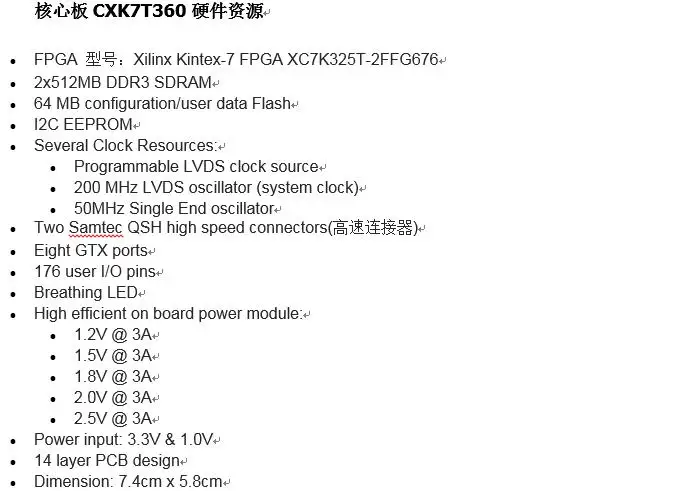

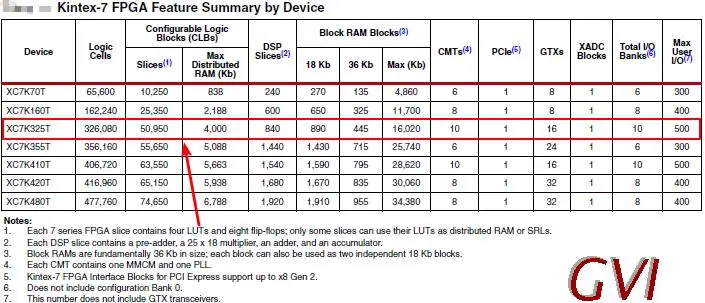

Основной чип набора: Xilinx Kintex-7 XC7K325T-2FFG676, сравнение спецификаций:

Программа тестирования интерфейса SATA, предоставленная этой платформой разработки, основана наIBERT, если вам нужен бесплатный доступ к Sata IP Core, пожалуйста, пройдите по кругу

Компания для ядерной детали SATA3 IP продается отдельно, ссылка:

Item.taobao.com/item.htm? Spm = 686.1000925.0.0.RHCUzf & id = 545435936041

CD-ROM сведения об оборудовании:

1. Предоставьте базовую/напольную схему, формат PDF

2. Обеспечивает PCB посылка и относительное положение Пряжка разъем для того, чтобы облегчить двух разработок в нижней части платы.

3. Предоставляет файл печатной платы (а не коммерческий пол, печатная плата обеспечивает только расположение коннектора материнской платы).Два способа развития удобных клиентов

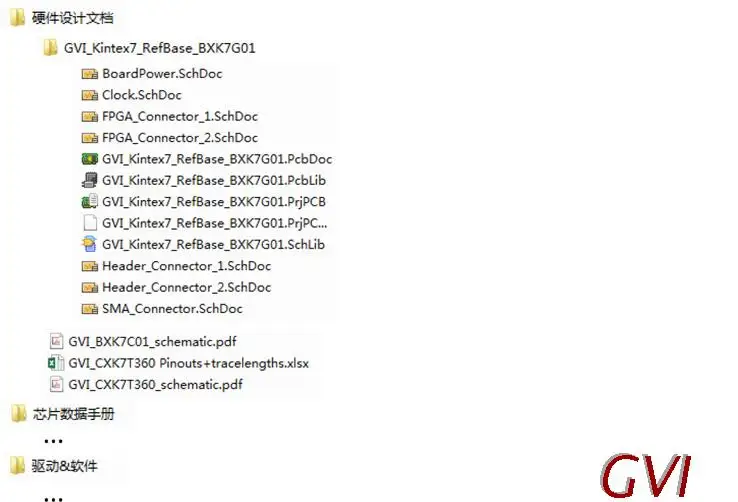

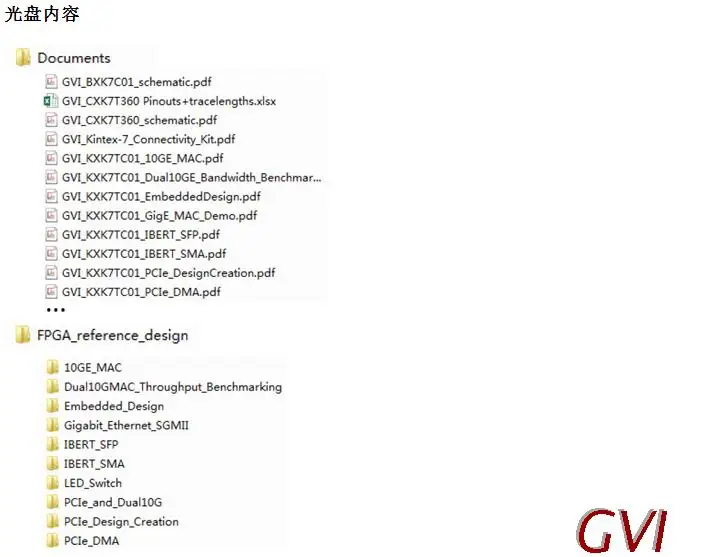

CD-ROM содержание

Схема основной рамки

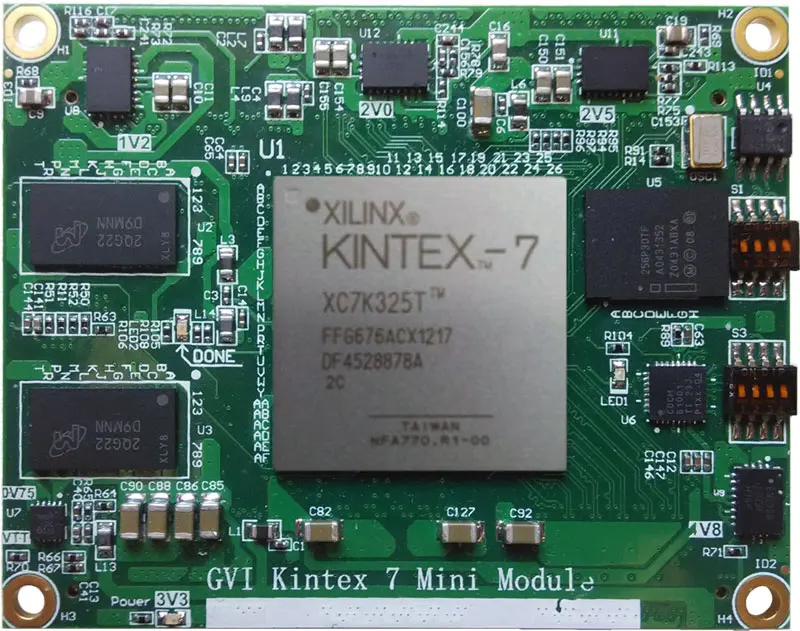

В GVICXK7T360 серии основной плате использует XilinxKintex-7 серии FPGA. Kintex-7FPGA представляет собой новый тип 28nmFPGA, показывая, высокая производительность и меньше, чем половина стоимости. Версия Kintex-7 series-это одна из распространенных рамок 28 нм, основанных на трех сериях продуктов, проектирование и выполнение минимального энергопотребления по сравнению с предыдущим поколением FPGA, его энергопотребление снижено наполовину, в то время как его цена выросла в 2 раза.

Kintex-7 series может обеспечивать логику высокой плотности, высокопроизводительную функцию последовательного соединения, память, DSP и гибкий смешанный сигнал. Благодаря этим функциям производительность системного уровня можно улучшить, а интеграция может быть более плотной. Основная плата также интегрирован с двумя 16 бит 512MByteDDR3SDRAM. Параллельный чип NORFlash 512 Мб встроен на плате, которая используется для сохранения файлов конфигурации FPGA и данных пользователя.

2 высокопроизводительных разъема Samtec обеспечивают богатый источник ввода-вывода. Разъем поддерживает передачу высокоскоростного сигнала и обеспечивает качество сигнала между пластиной сердечника и нижней пластиной. 8 пар последовательных сигналов GTX обеспечивают совместимость платы с применением различных высокоскоростных систем передачи, включая десять тысяч megabit Ethernet, PCIE, SATA и так далее. Основная плата интегрирована в 5 групп высокоэффективных модулей питания, что значительно упростит дизайн источника питания для пола. В то же время компактный дизайн делает всю основную плату всего 74 мм x 58 мм, и ее легче интегрировать в вашу систему.

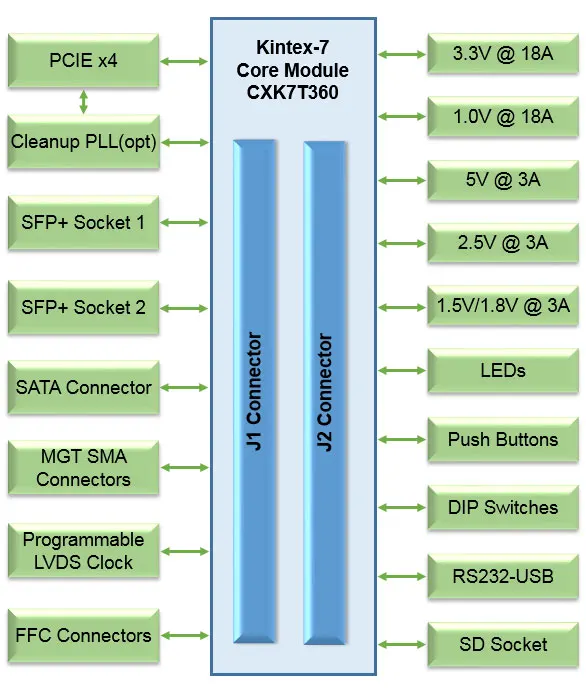

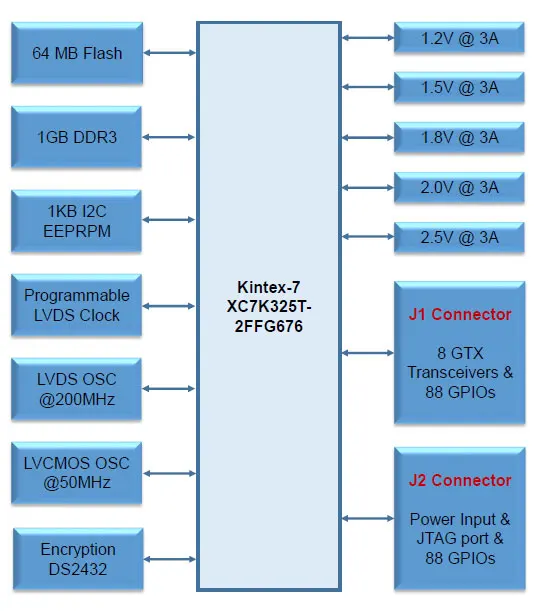

Схема блоков
