3 5 мм 3-12 В мини аудио силовой инструмент части усилителя модуль плата с DIY Kit |

3 5 мм 3-12 В мини аудио силовой инструмент части усилителя модуль плата с DIY Kit |

Размер платы: 35 мм X 37 мм
Материал: печатная плата
Упаковка: мешок из полиуретана с открытыми порами
• Вес: 30 г

Руководство по эксплуатации:
Вход постоянного тока: DC5 ~ 12 В
Диск Рог: 0,5 Вт-10 Вт Рог-1 шт.
Ребенок с регулятором громкости, легко регулировать громкость.

Существует два вида подключения:
DC005 разъем питания и 2 P pin рядом с интерфейсом питания, два для выбора одного для использования, что удобно для pro, который выбирает использовать, напряжение DC 3-12 В, в минус.
Аудио вход:
Есть 3,5 мм аудиоразъем на доске и шпильки рядом с ней аудио входными портами, один из которых может быть использован как единое целое
Динамик:
2 P pin-это роговой интерфейс. Рог является неполярным компонентом. Поэтому рог не выгорит при подключении.

Отличительные черты товара:
Меньшее количество компонентов, легкая регулировка сварки;
Простая проводка, широкий диапазон электропитания 3-12 В, с индикатором мощности, удобный для регулировки мощности
Качество звука хорошее

Меры предосторожности:
При возникновении громкого шума и низкого громкости во время отладки, пожалуйста, проверьте, правильно ли подключен входной аудиокабель.

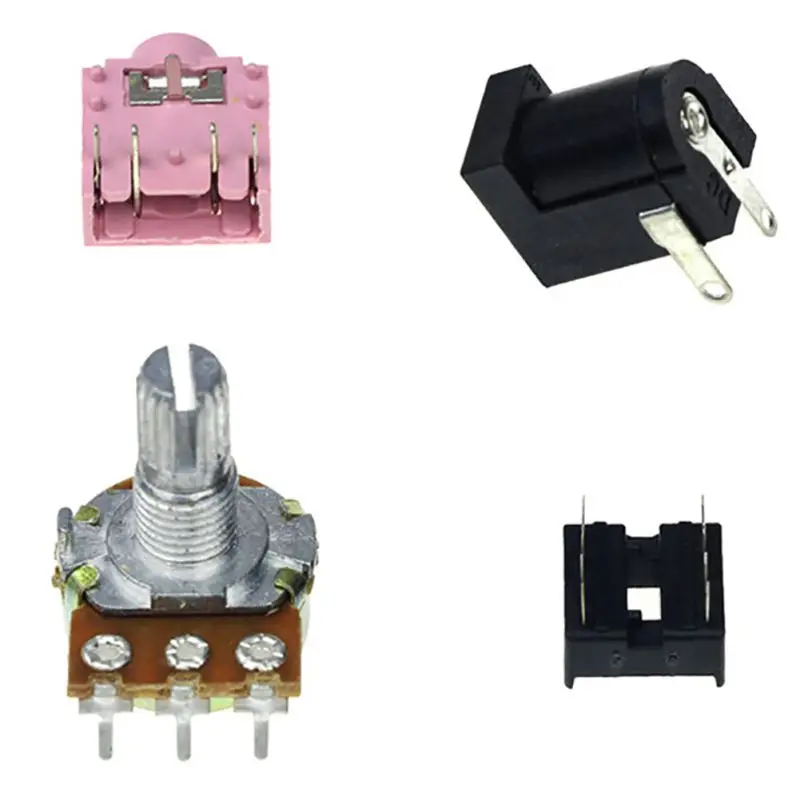

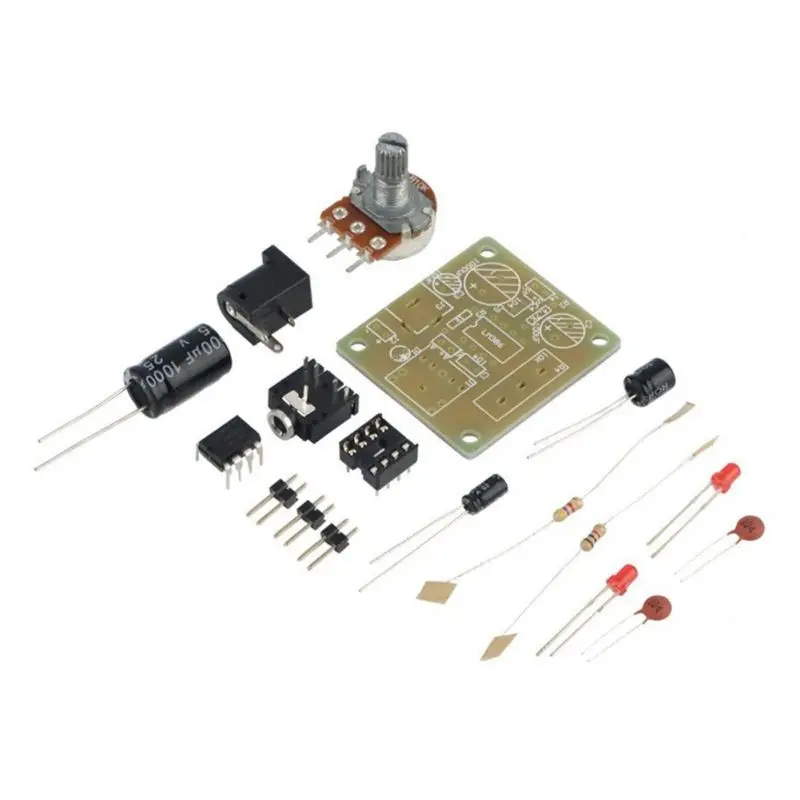

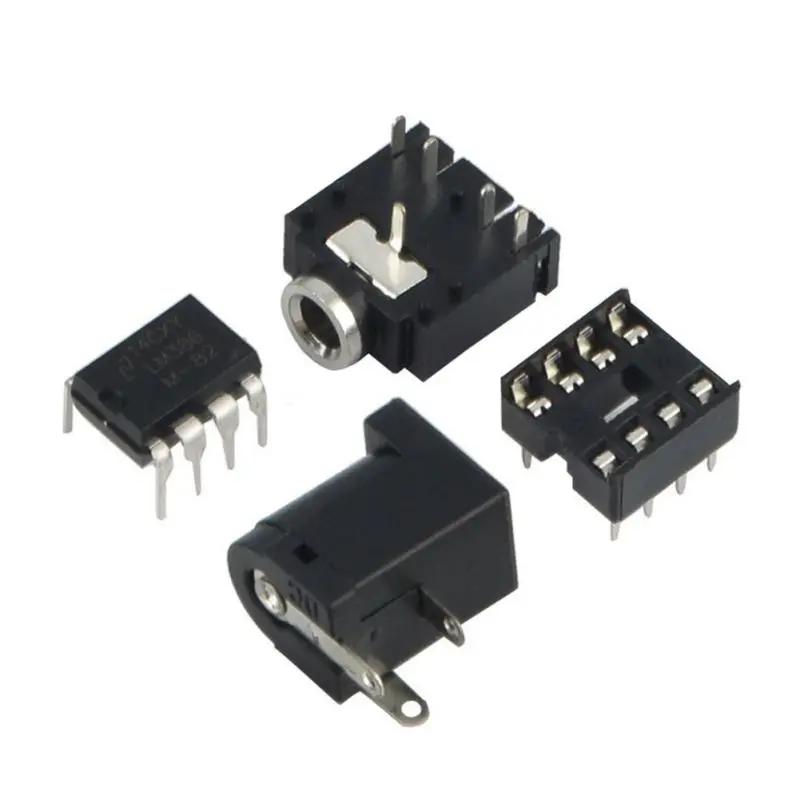

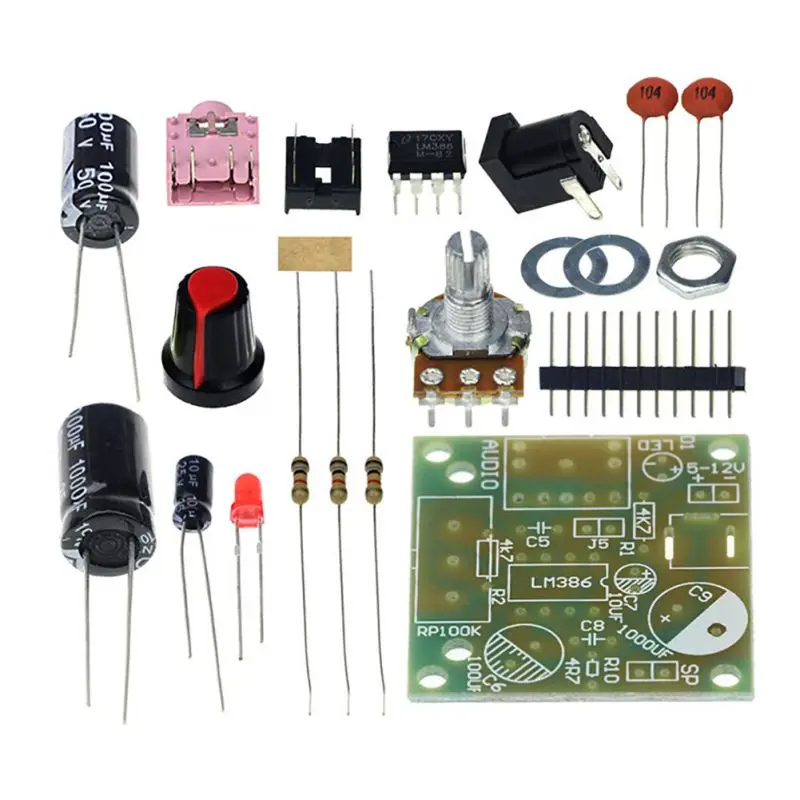

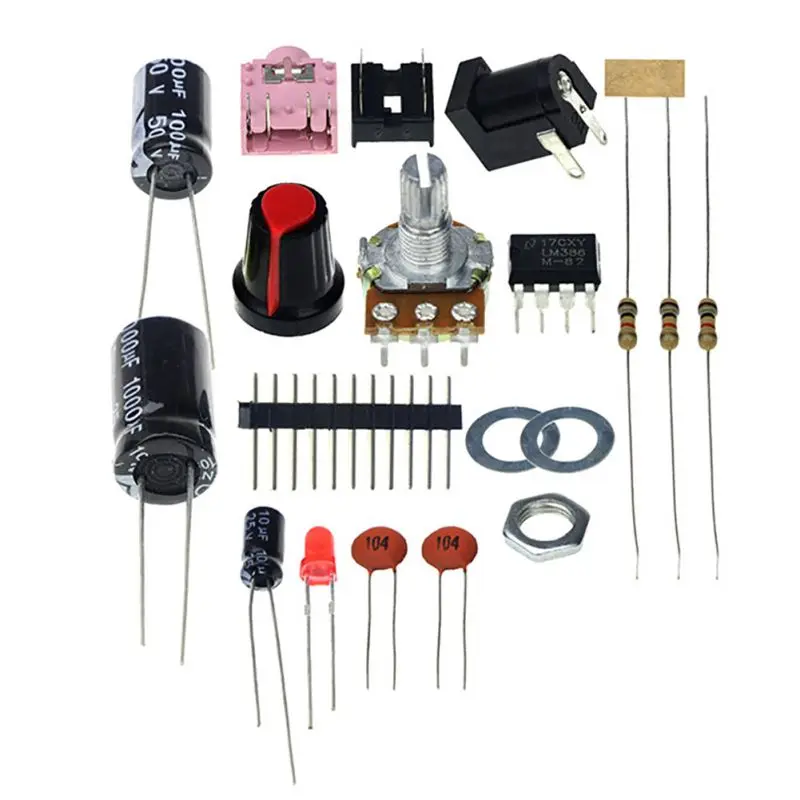

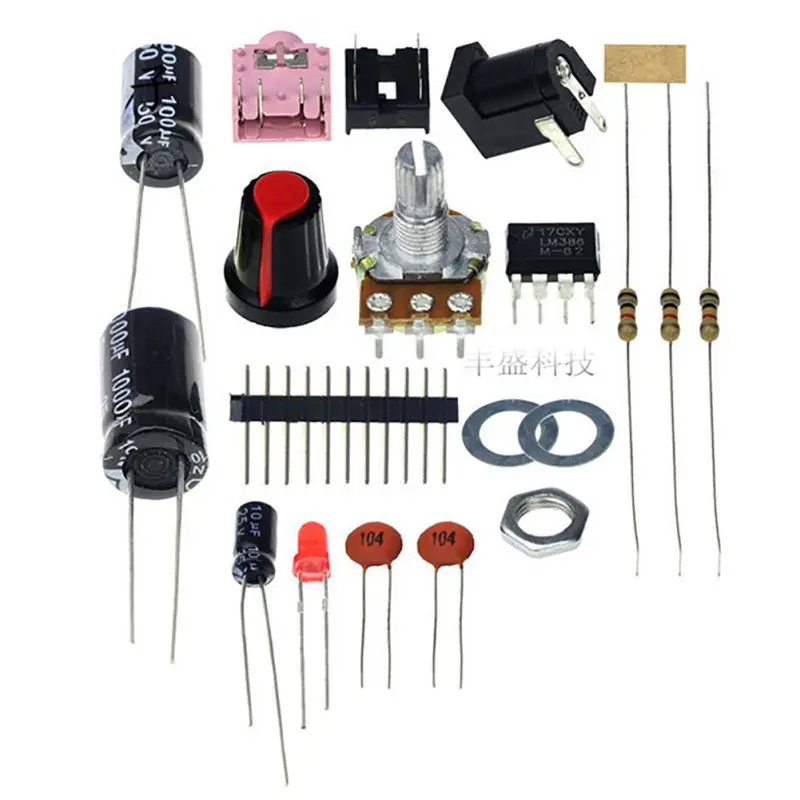

Комплектация:

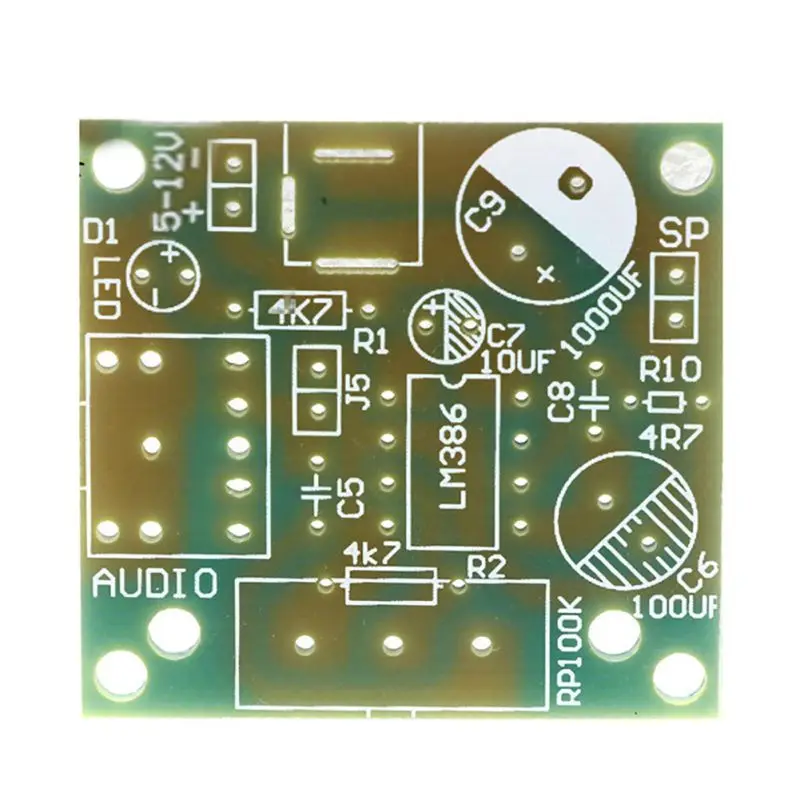

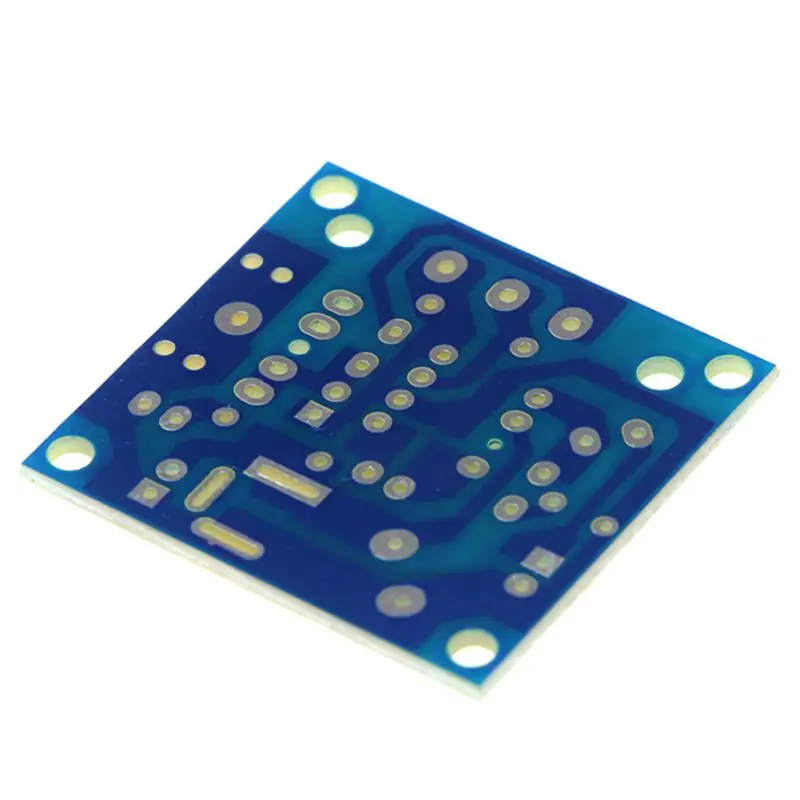

PCB x1
10 K переменный резистор x1
Потенциометра Корпус x1
Pin 6-pin
1 K резистор x1
10 Ом x1
104 керамические конденсаторы x2
DIP8 IC гнездо x1
LM386 x1
DC005 Block x1
3 мм светодиодный x1
10 мкФ постоянной ёмкости, универсальный конденсатор x1
100 мкФ конденсатор с алюминиевой крышкой, x1
1000 мкФ конденсатор с алюминиевой крышкой, x1
3,5 аудио Block x1
