Характеристики

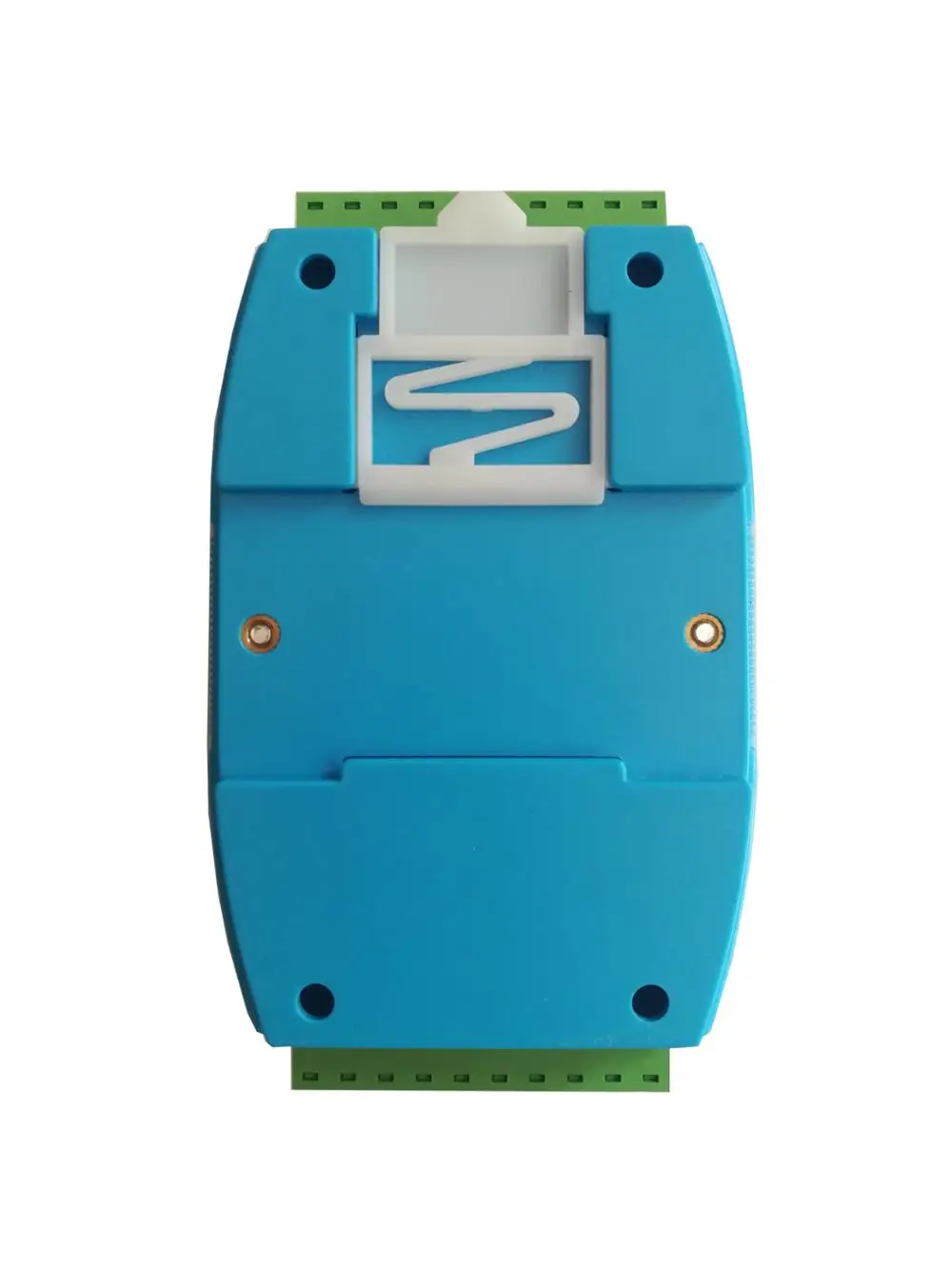

Цифровой вход и выход дистанционный модуль сбора IO Modbus RTU связи RS485 изоляционный |
История изменения цены
*Текущая стоимость 2 530,94 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 3011.20 руб. | 3162.33 руб. | 3086.5 руб. |
| Feb-18-2026 | 2985.3 руб. | 3134.78 руб. | 3059.5 руб. |
| Jan-18-2026 | 2505.55 руб. | 2630.74 руб. | 2567.5 руб. |
| Dec-18-2025 | 2935.78 руб. | 3082.87 руб. | 3008.5 руб. |
| Nov-18-2025 | 2555.47 руб. | 2683.47 руб. | 2619 руб. |
| Oct-18-2025 | 2884.75 руб. | 3028.42 руб. | 2956 руб. |
| Sep-18-2025 | 2859.76 руб. | 3002.87 руб. | 2930.5 руб. |
| Aug-18-2025 | 2834.86 руб. | 2976.36 руб. | 2905 руб. |
| Jul-18-2025 | 2808.63 руб. | 2948.77 руб. | 2878 руб. |
Описание товара
Глава первая. Информация о продукте
Один. Обзор продукта
В MBSL8DI4RO модуль представляет собой 8-канальный, цифрово-изолированный вход переменного тока, 4-канальный релейный-изолированный выход модуль выходов с помощью единичный RS485 интерфейсом. Модуль принимает стандартную Modbus RTU связь и может непосредственно адаптироваться к различным программным обеспечением верхней конфигурации компьютера, PLC, DCS и так далее. Блок питания и электрические сигналы связи RS485 изолированы друг от друга, эффективно подавляя все виды последовательного и общего помех, и в то же время, гарантируем стабильную и надежную работу модуля.
1. Принимает RS485 MODBUS RTU стандартную связь, с программным обеспечением конфигурации хост-компьютера, PLC, промышленный сенсорный экран и другие сети, с индикатором состояния связи.
2. Промышленные стандарты: сигналы, источники питания, RS485 связи и другие электрические сигналы изолированы друг от друга.
3. В цепи связи используется защита от молнии, защита от помех, защита от полярности.
4, интерфейс выхода сигнала связи RS485 использует защиту от перенапряжения и перегрузки по току.
5, может быть широко использован в области промышленного оборудования сбора сигнала и контроля.
6. В модуле используются аппаратные средства и программное обеспечение, два часовых таймера, автомобильные стандарты, гарантируют, что модуль никогда не разобьется, стабильная и надежная работа
7. Защита от отключения выхода: когда 485 происходит прерывание сети и машина не получает данные, отправленные главной станцией в течение установленного времени, модуль автоматически отключит выход, таким образом, автоматически защищает безопасность полевого устройства.
8, формат связи может быть установлен программным обеспечением.
Два, основные технические индикаторы.
Проект | Техническими показателями |
Сигнал на входе/выходе | 1 Вход канал: 8 способ цифровой Вход 2 выхода канала: 4 выхода дорожного реле 3 несущая способность: активных сопротивлений для цепи переменного тока 250V/2A индуктивные нагрузки 250V/1A 4 релейные катушки и контактное напряжение изоляции: 2000 в |
Связь выход | 1 протокол связи: MODBUS-RTU 2 типа интерфейса: изолированная связь RS485, выходной интерфейс принимает перенапряжение и двойную защиту от перегрузки по току. 3 бод: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps 4 бит проверки: без проверки, проверки четности, нечетной проверки 5 режимов настройки: адрес модуля, скорость передачи данных, паритет может быть установлен программным обеспечением. 6 Расстояние связи: 9600bps 1200 метров |
Размер модуля и метод установки | 1. Установка: Стандартная DIN направляющая установка или винтовая установка. 2. Размер формы: 125x73x35 мм |
Рабочая среда | Температура: -10 ~ + 60 CHumidity: 35 ~ 85% (без конденсации) |
Рабочая источника питания | 1. Напряжение источника питания: от 10 в до 30 в широкий диапазон источника питания, защита от полярности с источником питания 2. Энергопотребление: менее 3 Вт |
Три. Интерфейс высокой четкости
Имя терминала | Говорить Яркий | Имя терминала | Говорить Яркий |
PW + | Внешний вход питания положительного конца | 485A | RS485Signal A + |
PW- | Внешний вход питания отрицательный конец | 485B | RS485Signal в-режиме |
DI1 | Цифровой входной канал1 | RY1A | Релейный выходной канал1 |
DI2 | Цифровой входной канал2 | RY1B | |
DI3 | Цифровой входной канал3 | RY2A | Релейный выходной канал2 |
DI4 | Цифровой входной канал4 | RY2B | |
DI5 | Цифровой входной канал5 | RY3A | Релейный выходной канал3 |
DI6 | Цифровой входной канал6 | RY3B | |
DI7 | Цифровой входной канал7 | RY4A | Релейный выходной канал4 |
DI8 | Цифровой входной канал8 | RY4B |

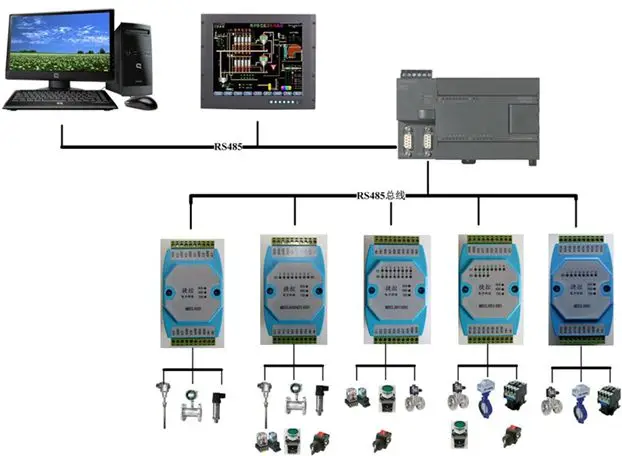

Четыре. Модуль монтажной схемы
Пять. Связь инструкции
1. Описание параметров связи (заводская стоимость):9600, N, 8, 1
Параметр | Объяснить |
9600 | Скорость передачи данных |
N (без проверки) | Проверка бит |
8 | Данные бит |
1 | Останавливает положение |
Глава вторая. Modbus регистры и протоколы связи
Один. Код функции MODBUS и диапазон адресов, поддерживаемый модулем

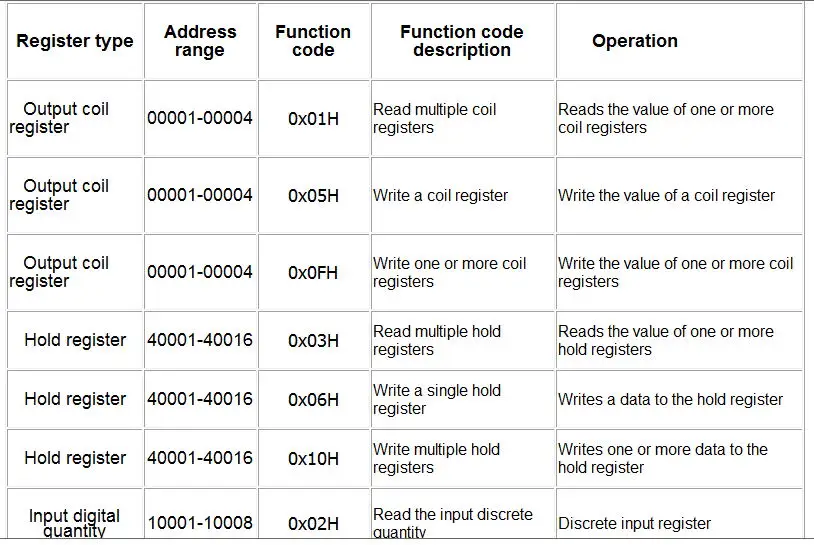

1. Код функции MODBUS поддерживается модулем
Две. Зарегистрировать определение Описание

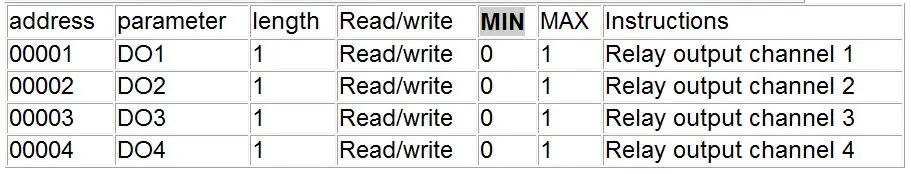

1. Запись катушки на выходе (код функции: 0x01H, 0x05H, 0x0FH)

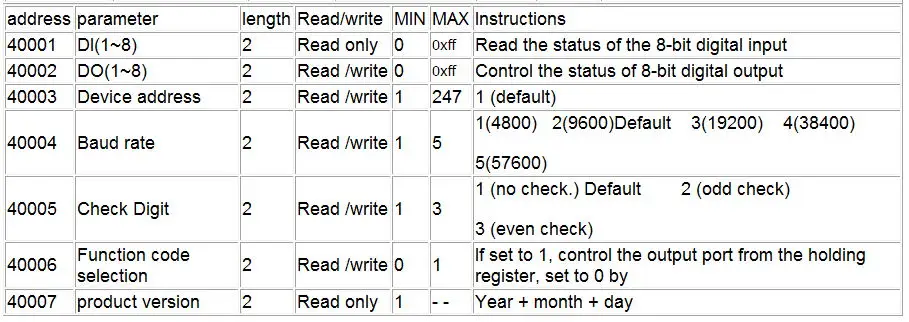

2. Хранение регистров (функциональные коды: 0x03H, 0x06H, 0x10H)

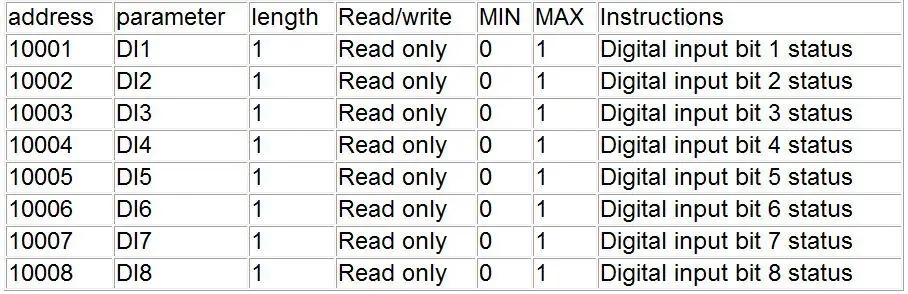

3. Дискретный входной регистр (код функции: 0x02H)
Глава три. Конфигурация продукта
Один. Связь настройки

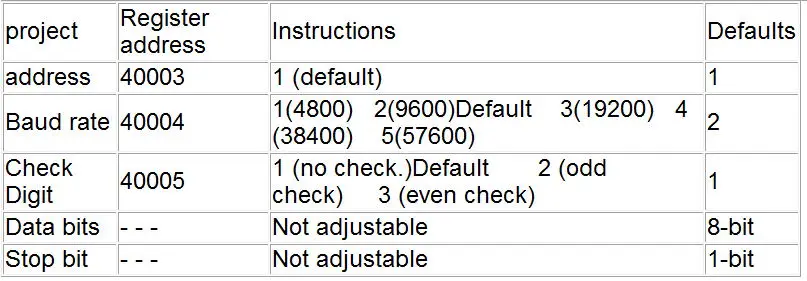

1. Заводские параметры связи по умолчанию
2. Сброс параметров связи
1. Чтобы не допустить, чтобы пользователь забыл заданные параметры связи, он не может общаться с модулем. Специально разработан для восстановления функции инициализации.
2. Используйте зубочистку, чтобы удерживать кнопку «за модулем» более 3 секунд, пока модуль «RUN» не мигает и не отпускает кнопку. После вспышки индикатора RUN 3 раза индикатор будет продолжать включаться (состояние работы) и возобновляться. Заводские настройки. Затем питание модуля выключено, и параметры связи сбрасываются до значений по умолчанию.

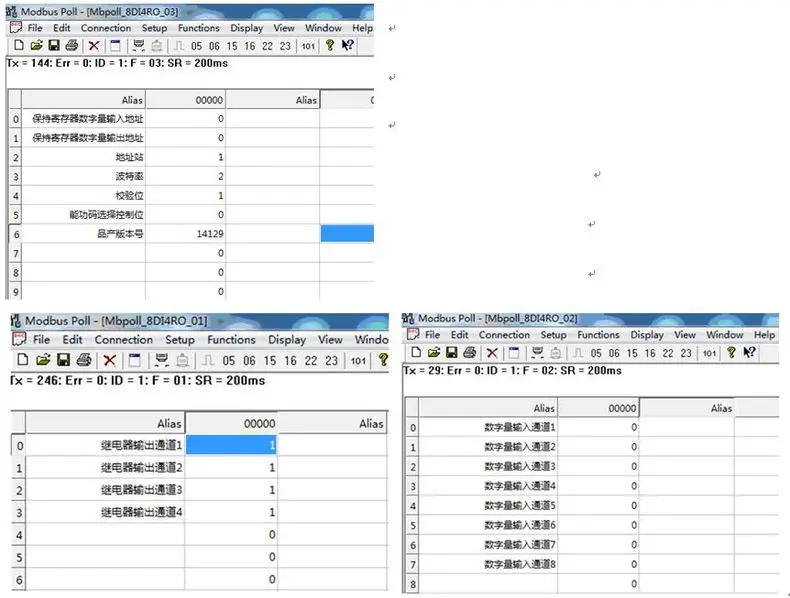

Два, индикатор связи 1. После включения модуля, красный рабочий индикатор «RUN» модуля всегда включен. Когда кнопка сброса нажата или установлены параметры связи, он мигает три раза с интервалом в 1 секунду. 2. В модульной связи индикатор связи мигает в соответствии с полученными данными «RXD», и ЦП регулярно передает данные «TXD». Когда сообщение является ненормальным, мигающий статус будет аномально мигать, чтобы определить причину сбоя связи. Три, инструкции по отладке верхнего компьютера Этот модуль предоставляет стандартное программное обеспечение modbus для отладки функций и настройки параметров модуля. Выполните следующие действия:1. Используйте конвертер RS485 для подключения компьютера и модуля 2. Подключите внешний источник питания 24 в к модулю и включите его. Чтобы избежать ненужных повреждений, проверьте, правильно ли подключены положительные и отрицательные клеммы источника питания перед подачей питания. 3. Откройте отредактированный файл программного обеспечения отладки, установите правильные параметры связи, откройте порт связи, введите отладку функции или интерфейс настройки параметров Примечание: При подключении модульных клемм рекомендуется сначала удалить клеммы, затем снова подключить. И в соответствии с схемой проводки и символом проводки на модуле, чтобы проверить, определите правильную мощность.
