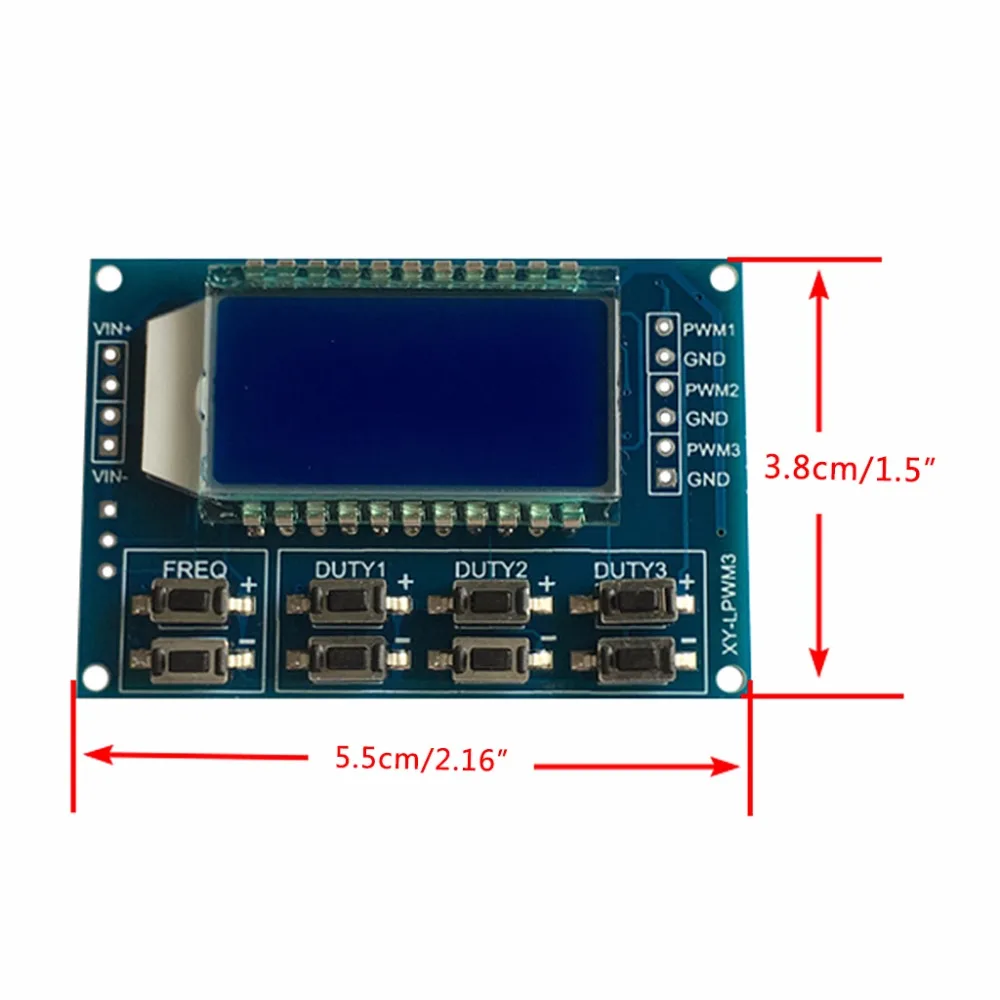

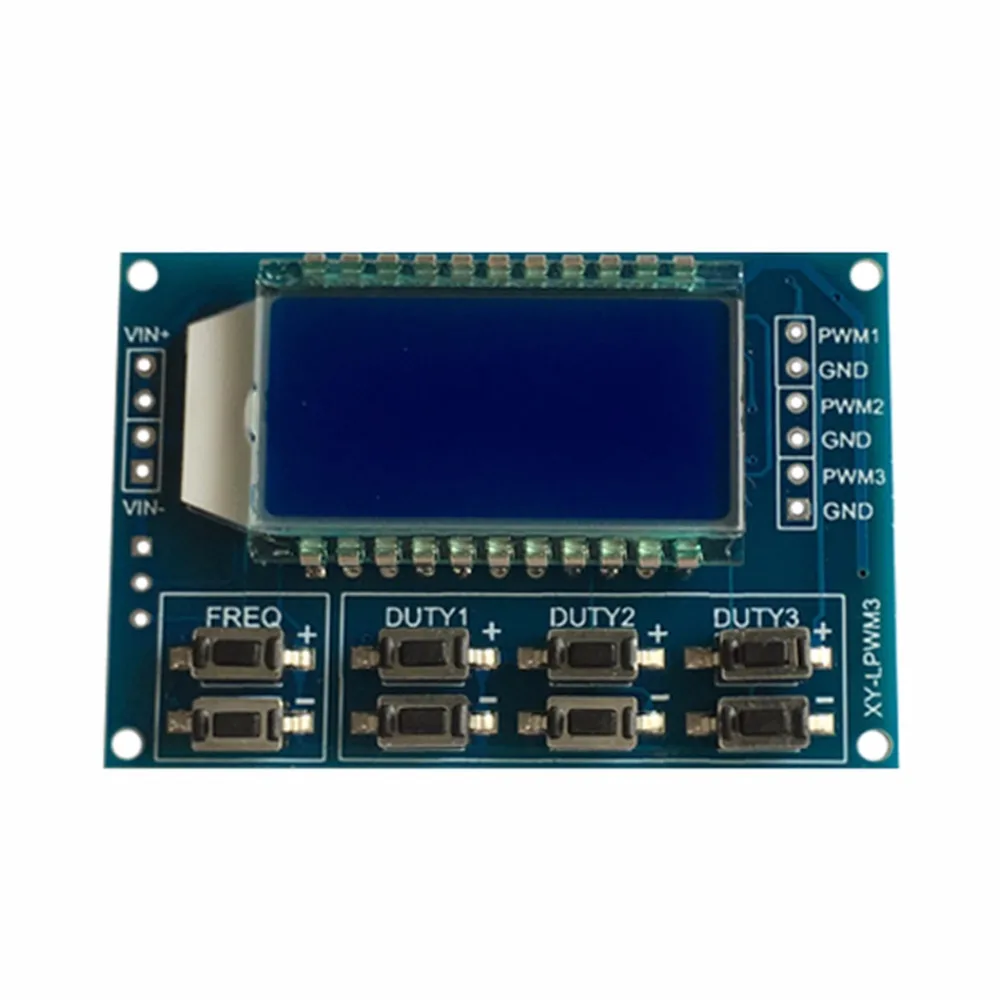

Генератор сигналов ШИМ импульсная Частота Рабочий цикл регулируемый модуль ЖК

---

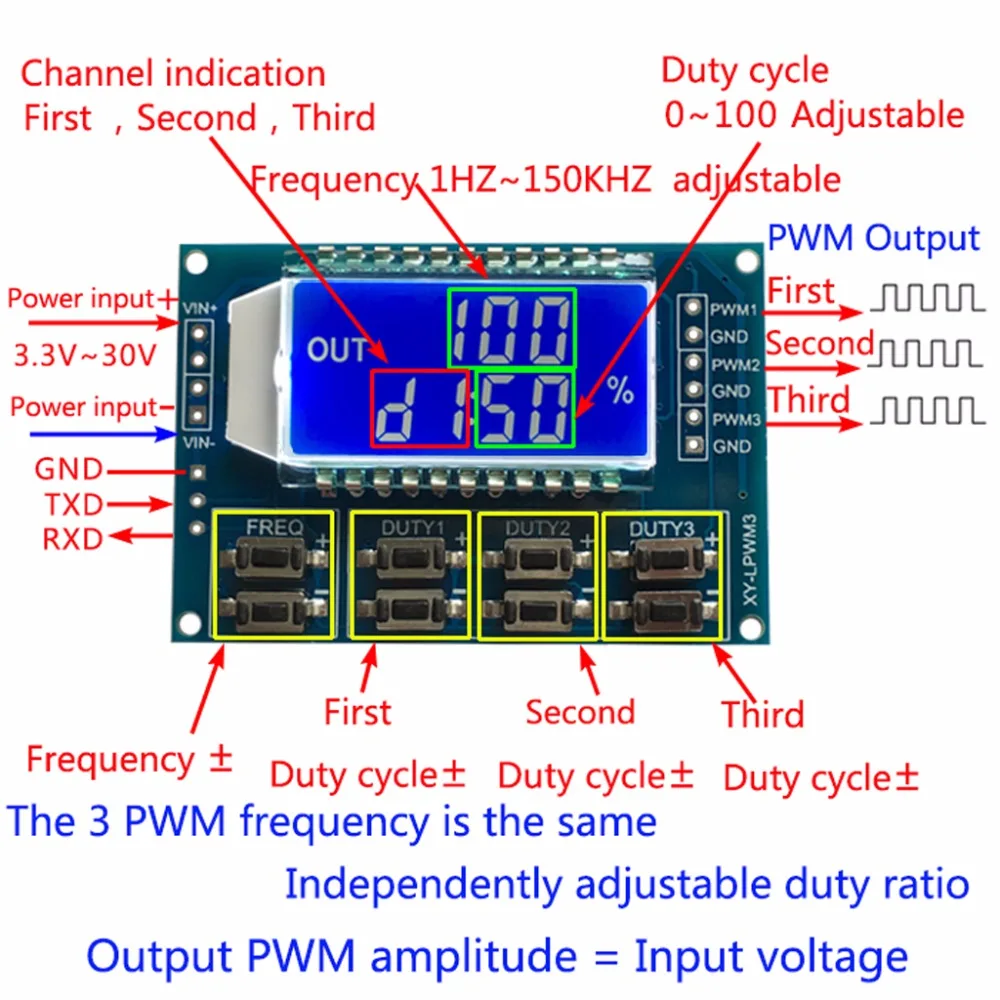

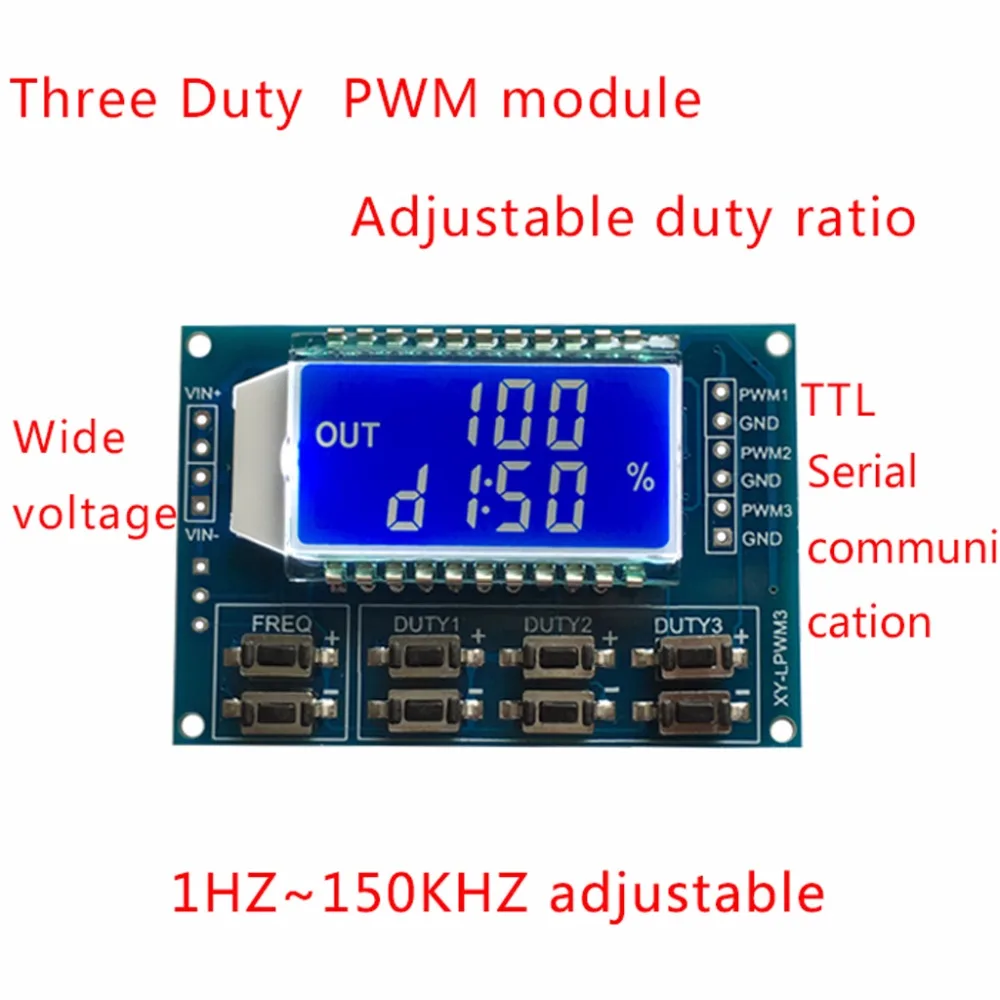

Особенности: Поддержка последовательной работы Широкий диапазон частот, высокая точность ЖК-дисплей может отображать частоту и рабочий режим datio, легко переносить Выход трехканального ШИМ в то же время, Регулируемая частота, 3-канальный Частотный выход последовательный, коэффициент мощности может быть независимо отрегулирован, подходит для большинства случаев   Характеристики: 1. Рабочее напряжение 3,3 ~ 30 В; 2. Частотный диапазон 1гц ~ 150 кГц; 3. Точность частоты: в каждом диапазоне точности составляет около 2% 4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА 5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равное 6. Температура окружающей среды:-20 ~ + 70 ℃ . Описание модуля Трехканальная PWM выводится, широкий диапазон частот и коэффициент мощности можно регулировать независимо Частота делится на четыре области, автоматическое переключение: 1. XXX (без запятой): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц; 2. X. XX (десятичное значение в сотни местах): шаговый блок 0,01 кГц, диапазон: 1,00 кГц ~ 9,99 кГц; 3. X. XX (десятичное значение в десятках): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц; 4. X.X.X (десятичное значение находится в месте): 1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц; Е. Г., дисплей частоты: 100 представляют Пульс 100 Гц; 1,01 представляют Пульс 1,01 кГц; 54,1 представляют Пульс 54,1 кГц 1.2.4 представляют Пульс 124 Гц Диапазон значений dutyfactor: 0 ~ 100%, 100% представлен A0 %. Все параметры могут быть автоматически сохранены в случае отключения питания. . Настройки параметров Модуль имеет 8 независимых клавиш, используемых для настройки частоты и коэффициента работы, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически для сохранения, потери мощности. 3-сторонняя Кнопка коэффициента мощности может быть нажата одновременно, регулировка в реальном времени, жидкокристаллический дисплей является последним нажатием кнопки, в режиме реального времени очень сильный, может использоваться как простое сканирование коэффициента дорожного движения. Scope. Область применения: 1. Используется в качестве генератора сигналов квадратной волны для генерации сигнала квадратной волны для разработки и использования экспериментов 2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя; 3. Генерирует регулируемые импульсы для MCU использования; 4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений). . Серия UART Скорость передачи данных: 9600 бит/с длина данных: 8 Стоп-биты: 1 Контрольная цифра: нет Управление потоком: нет 1. Установите частоту ШИМ «F101»: установленная частота 101 Гц (001 ~ 999) «F1.05»: установить частоту 1,05 кГц (1,00 ~ 9,99) «F10.5»: установленная частота 10,5 кГц (10,0 ~ 99,9) «F1.0.5»: установленная частота 105 кГц (1.0.0 ~ 1.5.0) 2. Установите коэффициент мощности PWM "DX: YYY": установить PWM отношение пошлины x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) Коэффициент пошлины; Например, d1: 050, установить 1th PWM коэффициент пошлины до 50% 3. Прочитайте параметры настройки Отправьте строку «чтение», чтобы прочитать параметры настройки. Формат сообщения: F156, D1: 052, D2: 059, D3: 058, Набор удачного возврата: вниз Не удалось вернуть комплект: осень Размер: 5,5х3, 8 см/2,17х1, 50 дюймов Примечание: Возможны отклонения в 1-3 мм вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!   В комплект входит: 1x модуль
