ATL508A Scorpion тестовый зажим Настольный цифровой мост Интеллектуальный широкоформатный интерфейс размещения RS-232

Название продукта: точный тестер LCR (100 кГц)

Модель изделия: AT2817A

Бренд: Applent

Происхождение: Чанчжоу

Категория: цифровой мост LCR

Гарантийный срок: 2 года

Срок поставки: место

Размеры: 264 (ширина) x107 (высота) x350 (глубина) мм

Вес: 4 кг

Технические характеристики: параметры тестирования: Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, GB, RX, Z-& theta;rad, Z-& theta;deg, частота тестирования: 50 Гц ~ 100 кГц (всего 16 баллов), основная точность: 0.05%, уровень тестирования: 0,01 В ~ 2,00 в 10 мВ шаг, тестовая скорость: 4 раза/сек, 9 раз/сек, 30 раз/сек

AT2817A точный LCR Цифровой мост

AT2817A оснащен высокопроизводительным процессором, интеллектуальным инструментом для тестирования LCR, который использует цветной ЖК-экран. Использование крупномасштабной технологии размещения позволяет прецизионному цифровому мосту AT2817A размещаться в миниатюрном шасси. Основываясь на превосходной технологии Абердина, его производительность безупречна.

Встроенный в 50 Гц ~ 100 кГц 16-тест точки частоты, и какой-либо результат теста 0,01 V ~ 2,00 V, которая может полностью удовлетворить потребности большинства производственные мощности.

Используя AT-OS2009 операционной системы в реальном времени, программное обеспечение и полный китайский интерфейс меню, AT2817A имеет глупой интерфейс операции.

Улучшенный автоматический сортировочный интерфейс, 30 раз/сек тестовая скорость, ультра высокая стабильность, готов к полностью автоматическому оборудованию.

Встроенный RS-232 интерфейс, совместимый с языком программирования SCPI, легко общаться с компьютером для завершения всех функций инструмента.

Встроенный обработчик 14 файлов сортировки интерфейса, с RS-232 интерфейсом для завершения сложной автоматической системы управления.

AT2817A точность LCR Цифровой мост характеристики:

● Высокая яркость, цветной ЖК-дисплей

● Функция коррекции: полномасштабная открытая цепь и защита от короткого замыкания

● 10 групп управления файлами для полного хранения статуса инструмента и настроек компаратора

● Улучшенная функция компаратора (сортировка): Программируемая Сортировка nine-speed P1 ~ P9, основные параметры HI, IN, LO display и output, NG, AUX, SREJ, IDX, EOM и т. д. Дисплей и выход

● Метод сравнения абсолютного отклонения (АБС) и метод сравнения относительного отклонения

● Автоматический выбор диапазона в соответствии с номинальной стоимостью

● Переключаемый вспомогательный файл (AUX) сортировка

● Программируемый 1 ~ 2256 среднее время для стабильности

● Встроенный интерфейс RS232C и интерфейс обработчика

● Супер ударная защита 1000 в

AT2817A точность LCR Цифровой мост характеристики:

Модель AT2817A

Параметры измерений Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, G-B, R-X, Z-& theta;rad, Z-& theta;deg

Параметры мониторинга Z, D, Q, & theta;r, & theta;d, R, X, G, B, Y, Vac, Iac, & Delta;, & Delta;%

Базовая точность 0.05%

Частота тестирования 50 Гц ~ 100 кГц (16 точек)

Диапазон отображения L: 0.00001nH ~ 9999,99 H

C: 0.00001pF ~ 9999.99mF

R, X, Z: 0.00001Ω ~ 99.9999MΩ

D: 0,00001 ~ 9,99999

В: 0,00001 ~ 99999,9

B, G: 0.01ns ~ 999,999 s

& Theta;(deg): -179,999 ° ~ 179,999 °

& Theta;(rad): -3,14159 ~ 3,14159

& Delta;%: -999.999% ~ 999.999%

Выходное сопротивление 30Ω, 50Ω и 100Ω

Диапазон АВТО, ручной и номинальный диапазон, 9 диапазон

Максимальное считывание всех 6 цифр, основные параметры: 999999 подпараметры: 999999 параметр мониторинга: 999999

Уровень сигнала 0,01 В ~ 2,00 в (шаг 10 мВ)

Тестовая скорость 30 раз/сек, 10 раз/сек, 6 раз/сек, 3 раза/сек; Также может выполнять усреднение 1-256

Компаратора 14-сегмент для сортировки и 10 комбинированная сетки, 1 комплект безусловной файлы, 1 комплект вспомогательных файлов, 2 комплекта из основные параметры неквалифицированные шестерни счетные функции: максимальное количество файлов 999999

Калибровка Обнаружение открывания/короткие развертки, 3-точечная частоты таможенной очистки и нагрузка калибровки

Файл 10 групп файлов, сохранить все настройки пользователя, 1 группа файлов сохраняет данные системы в режиме реального времени

Интерфейс RS232C, интерфейс ExHandler, стандартный интерфейс USB disk (может хранить данные 10000)

Другой автоматический выбор LCR, блокировка клавиатуры, набор инструкций SCPI, отображение истинного цвета TFT-LCD

Требования к мощности напряжение: 90 В переменного тока ~ 250 В переменного тока Частота: 50 Гц ~ 60 Гц Мощность: до 20 ВА

Размеры и вес 264 (ширина) x107 (высота) x350 (глубина), 4 кг

Аксессуары ATL501: Тестовый Кабель

ATL607: Испытательный прибор

ATL600: короткое замыкание

ATL801: Кабель связи RS232

Дополнительные аксессуары ATL608: SMD патч-зажим

ATL508: SMD патч тестовый зажим

ATS2818: программное обеспечение для сбора данных

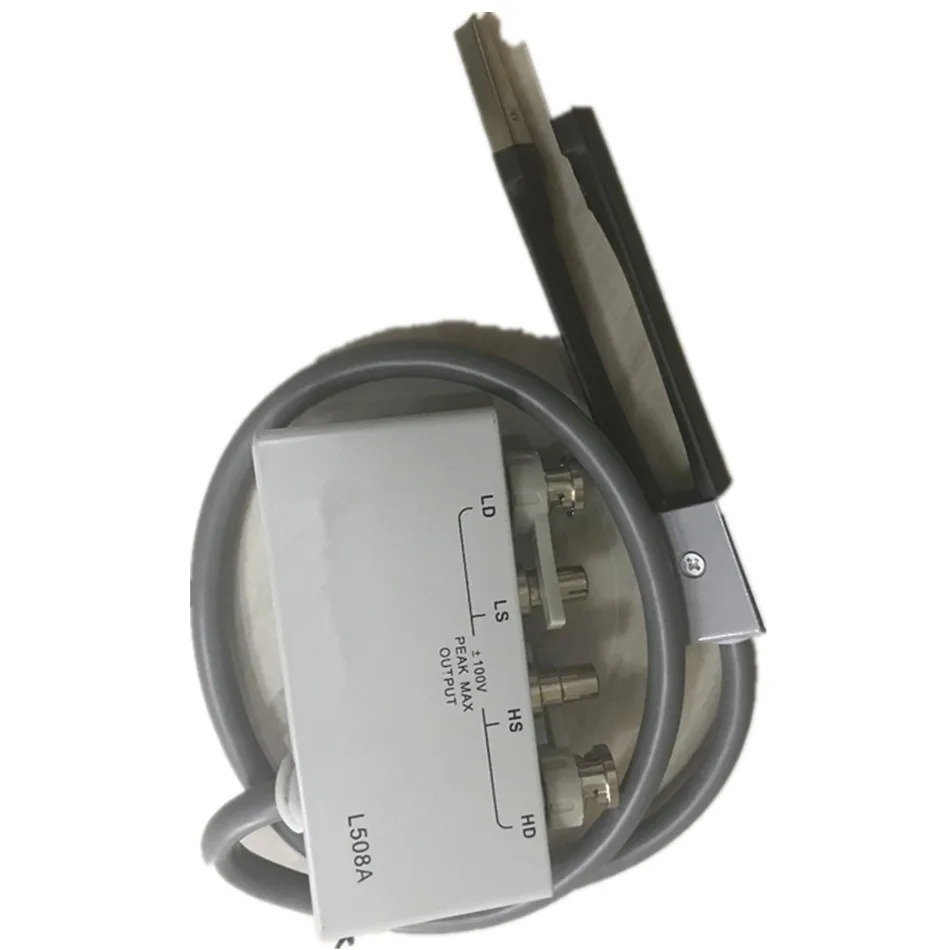

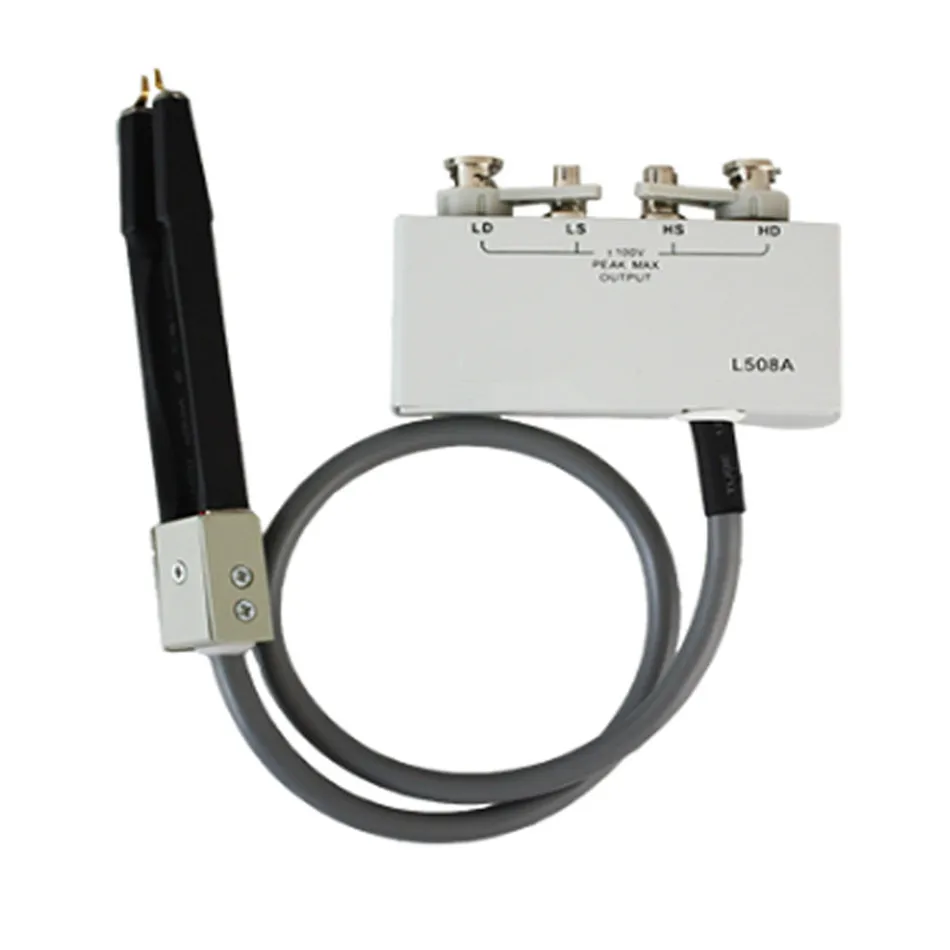

ATL508A: SMD патч тестовый зажим
