JDS2900 30 МГц DDS Функция генератор сигналов счетчик JDS-2900 цифровой Управление двухканальный 30% off

Ссылка для загрузки ПО для ручного и ПК:

Http://www.mediafire.com/folder/av83u6hd7sivn/JDS2900_Signal_Generator

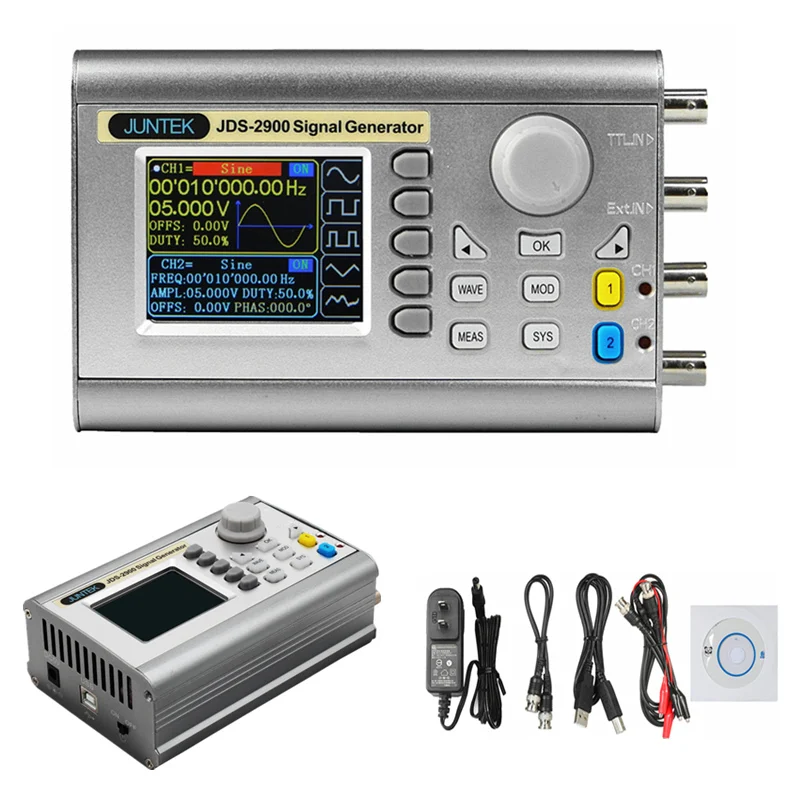

Описание продукта:

Двухканальный генератор сигналов серии JDS2900 сочетает в себе несколько функций, таких как генератор сигналов, генератор произвольных сигналов, генератор импульсов, подметание, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов. Это отличный инструмент для тестирования или измерения для инженеров-электроники, электронной лаборатории, обучения и исследований.

Продукт Особенности

Частота Технические характеристики:

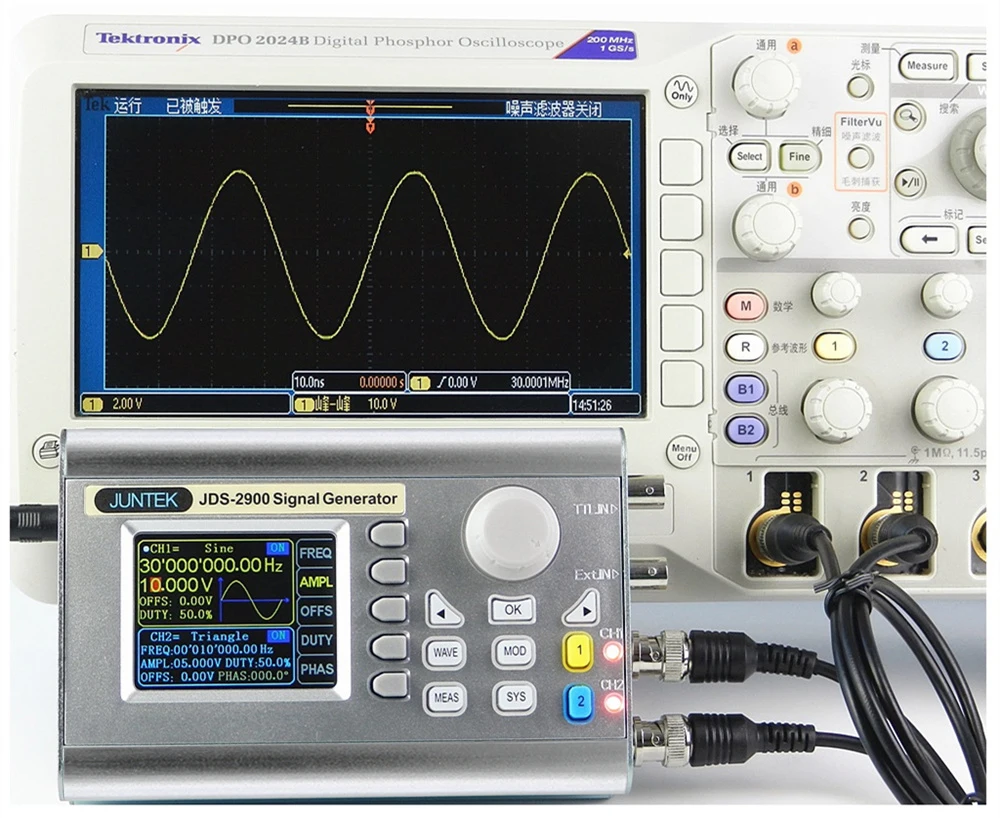

• Синусоидальный Диапазон частот: 0 ~ 30 МГц

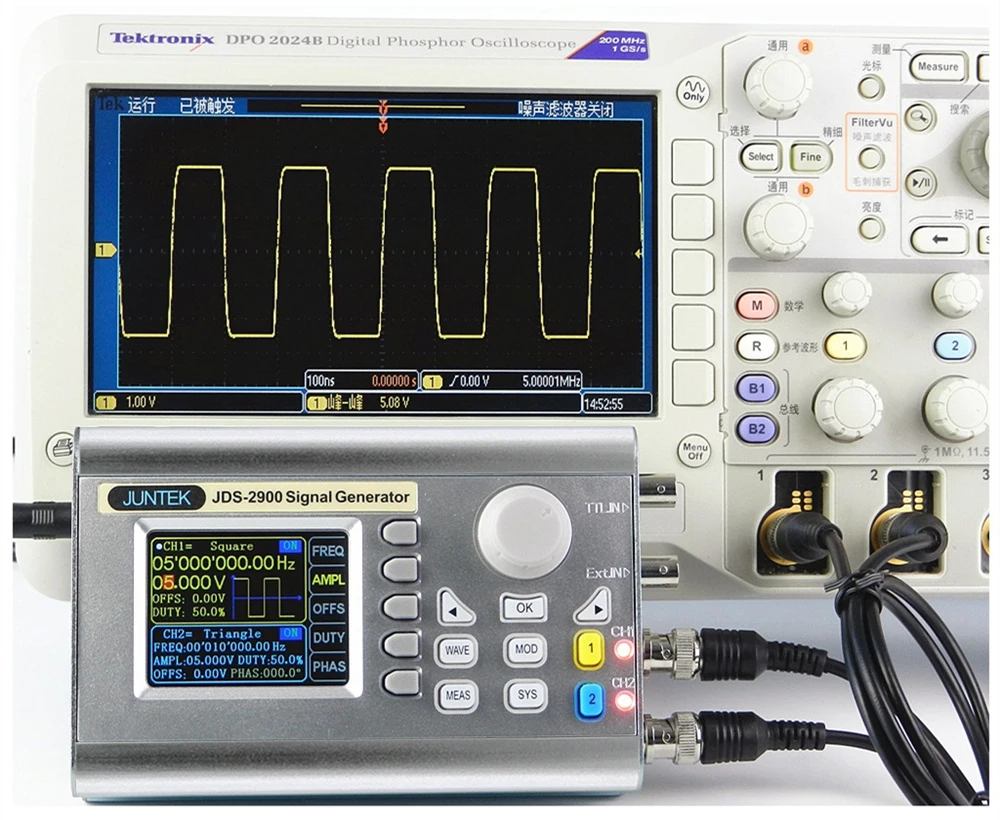

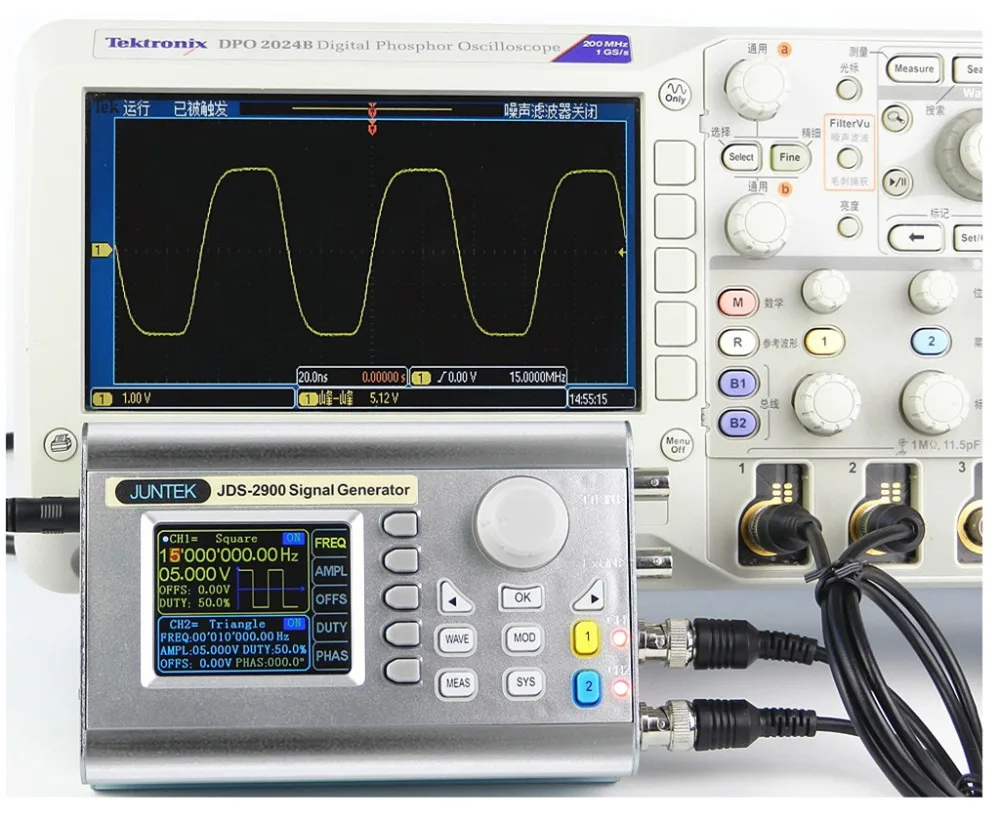

• Квадратный Частотный диапазон: 0 ~ 15 МГц
• Треугольный Диапазон частот: 0 ~ 15 МГц
• Диапазон частоты импульсов: 0 ~ 6 МГц
• TTL цифровой Диапазон частот: 0 ~ 6 МГц
• Частотный диапазон произвольных волн: 0 ~ 6 МГц
• Время квадратного подъема: ≤ 15 Н
• Диапазон регулировки ширины импульса: 40nS - 4000S
• Точность частоты: ± 20 ppm
• Частота: ± 1 ч./3 ч

Сигналов Технические характеристики:

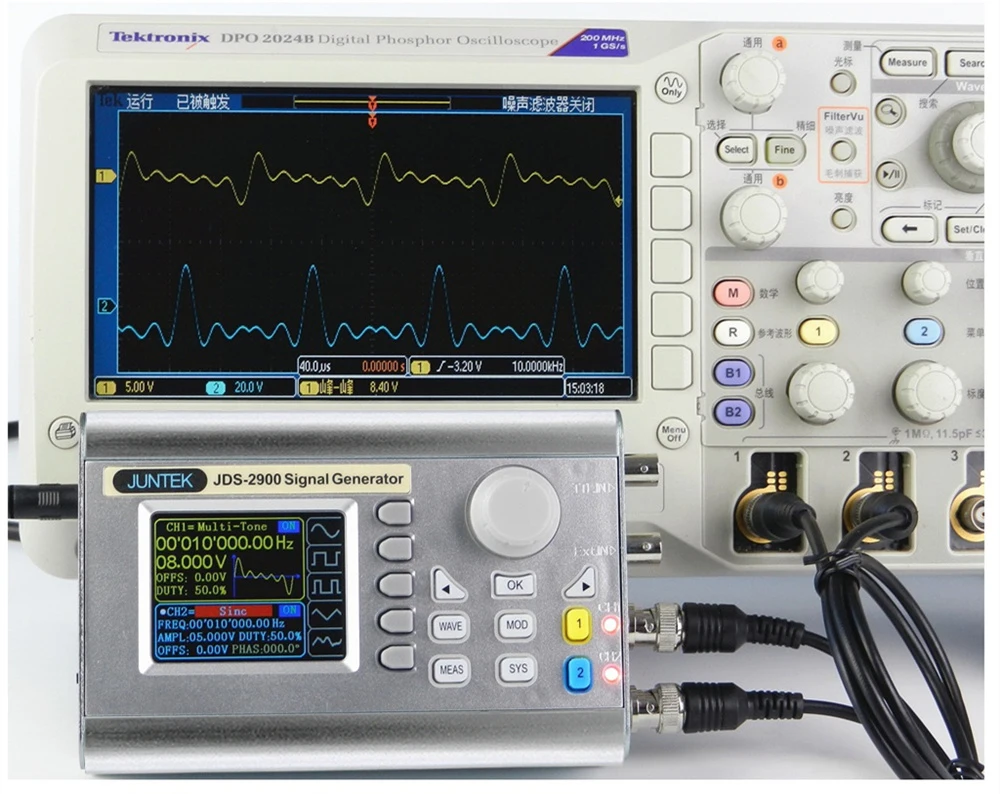

• Форма волны: Синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла, регулируемая ширина импульса и время цикла), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестницы, neg-лестницы, шумы, экстенентный рост, экстенентное падение, тонус, пульс, импульсы lorentz и 60 видов пользовательских форм волны.
• Форма волны вертикальное разрешение: 14 бит
• Частота дискретизации волны: 266 MSa/s
• Длина волны: 2048 точек
• Синусоидальная гармоника подавления: ③ 45dBc(<1 МГц); ③ 40dBc(1 МГц ~ 20 МГц)
• Синусоидальная гармоника: <0.8%(20 Гц ~ 20 кГц, 0 дБм)
• Прямоугольная и импульсная съемка (квадрат): ≤ 5%
• Квадратная и импульсно-емкости рабочего цикла дистанция поездки (импульсный): 0,1-99.9%
• Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Выход Технические характеристики:

• Амплитуда диапазон:Частота: 10 МГц, 0-20 в полипропилена;Частота> 10 МГц, 0 - 10Vpp.
• Амплитудное Разрешение: 1 мВ
• Амплитудная Устойчивость: ± 0.5%/5 ч
• Амплитуда плоскость: ± 5%(<10 МГц); ± 10%(>10 МГц)

Сигналов Технические характеристики:

• Выход сопротивление: 50Ω ± 10% (обычная)
• Защита: короткое замыкание 60S не будет повреждено

DC офсетной печати:

• Офсетная печать диапазон регулировки: Выход амплитуда> 2V-9,99 V ~ 9,99 V; 0,2 V <Выход amplitude≤ 2V-2,5 V ~ 2,5 V;0 <Выход amplitude≤ 0,2 V,-0,25 V ~ 0,25 V;
• Офсетная печать Разрешение: 0,01 V

Фазы Технические характеристики:

• Диапазон регулировки фаз: 0 ~ 359.9o
• Фазовое Разрешение: 0,1o
•

TTL/COMS выход:

• Низкий уровень по уровню поверхности: <0,3 V
• Высокий уровень: 1 - 10 в
• Время поднятия/падения уровня: ≤ 20ns

Функции внешнего измерения:

• Функция частотного метра-Диапазон измерения частоты: 1 Гц ~ 100 МГц
• Частотомер функция-Точность измерения: время ворот непрерывно корректируется между 0,01 S ~ 10s
• Функция счетчика-область подсчета: 0-4294967295
• Функция работы счетчика-Режим соединения: 2 режима соединения, постоянный ток и переменный ток
• Функция счетчика-режим подсчета: ручная работа.
• Диапазон входного сигнала напряжения: 2 - 20 Vpp
• Измерение ширины импульса: 0,01 США (разрешение), 20 сек (максимальное время измерения)
• Измерение периода: 0,01 США (разрешение), 20 сек (максимальное время измерения)

Развертки функции:

• Канал подметания: CH1 или CH2
• Тип подметания: линейная подметка, бревен
• Развертки времени: 0,1 s ~ 999,9 s
• Диапазон установки: произвольно Установите между точкой запуска и точкой остановки
• Направление стрелы: вперед, назад и круглый

Общие технические параметры:

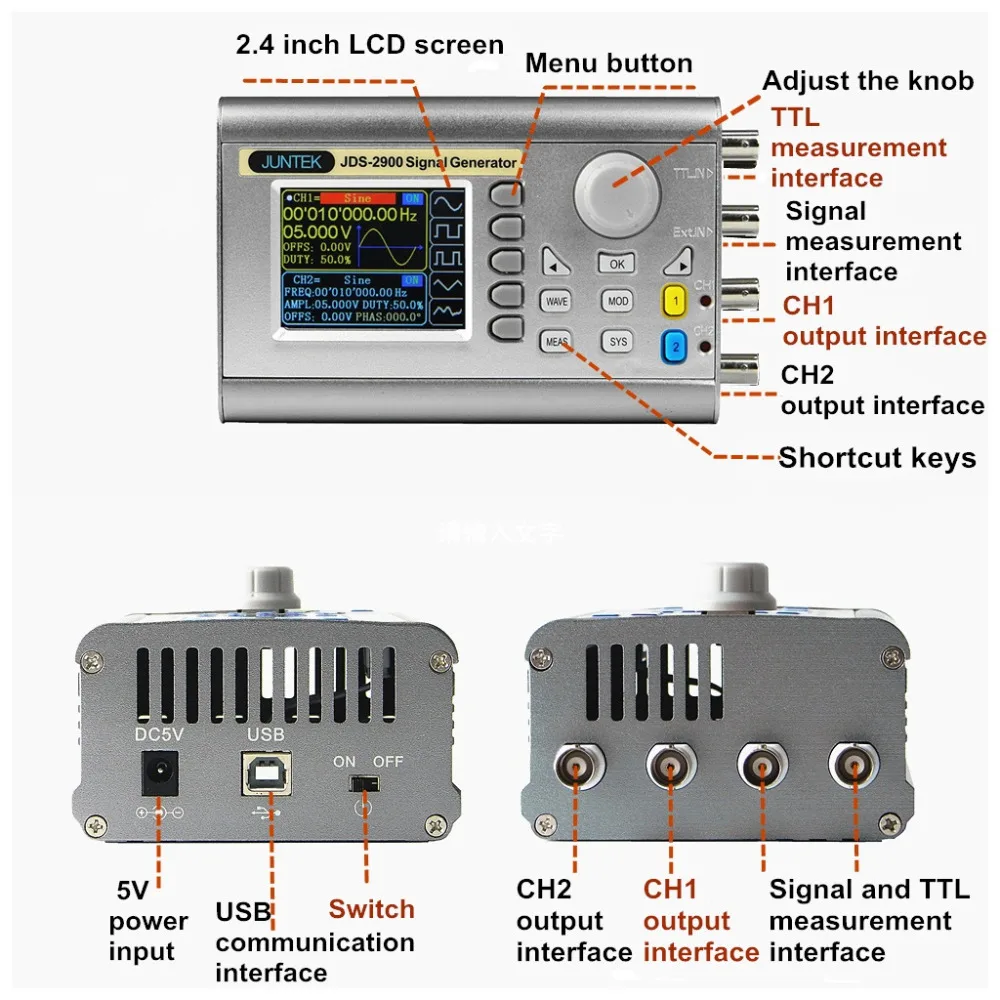

• Дисплей Тип: 2,4 дюймов TFT цветной ЖК-дисплей
• Хранение и загрузка-Количество: 100 групп
• Хранение и загрузка-Местоположение: от 00 до 99 (извлечение данных по умолчанию в состоянии boost)
• Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию увеличивают 15 групп)
• Скорость связи-стандарт: 115200 bps
• Мощность питания: DC 5 V ± 0,5 V
