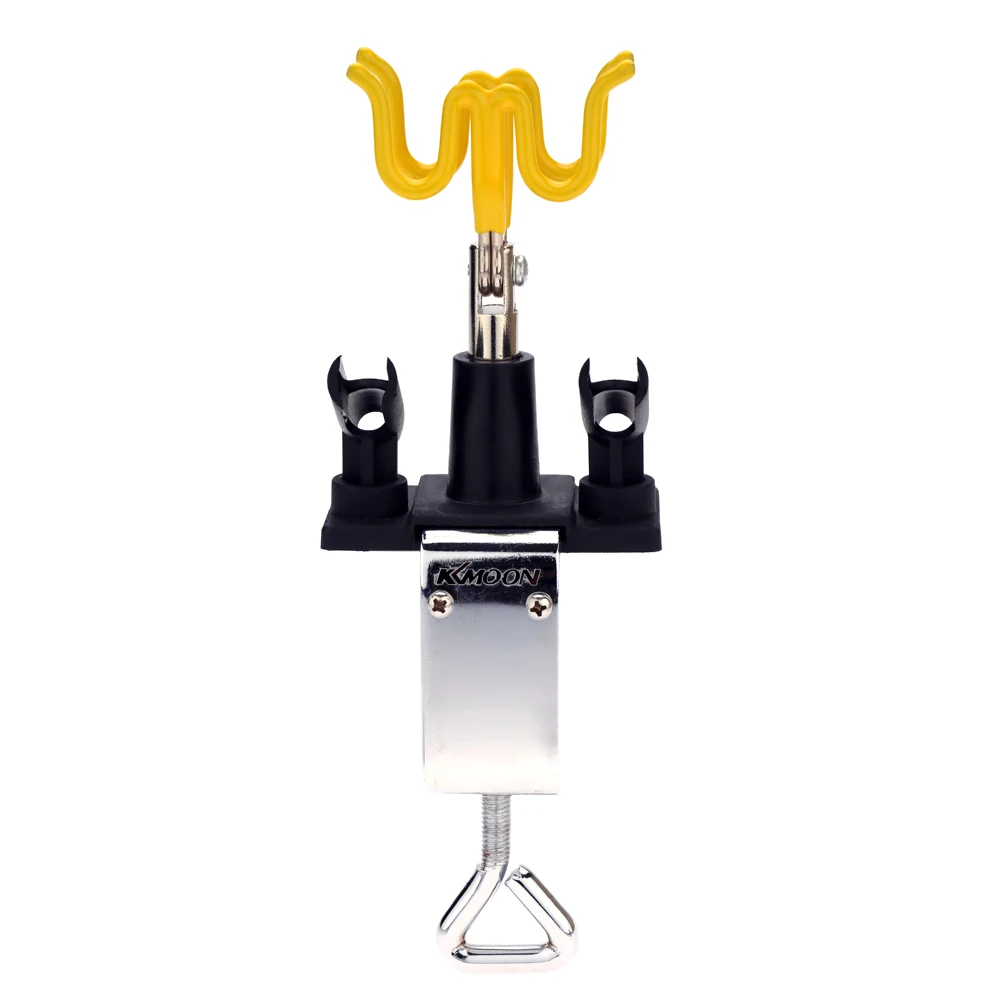

Аэрограф держатель Gravity Подставка для рук воздух кисть пистолет распыления
937,39 руб.
WSME-200 TIG-200 TIG-200P AC Импульсная Сварка вольфрамовым электродом в инертном газе

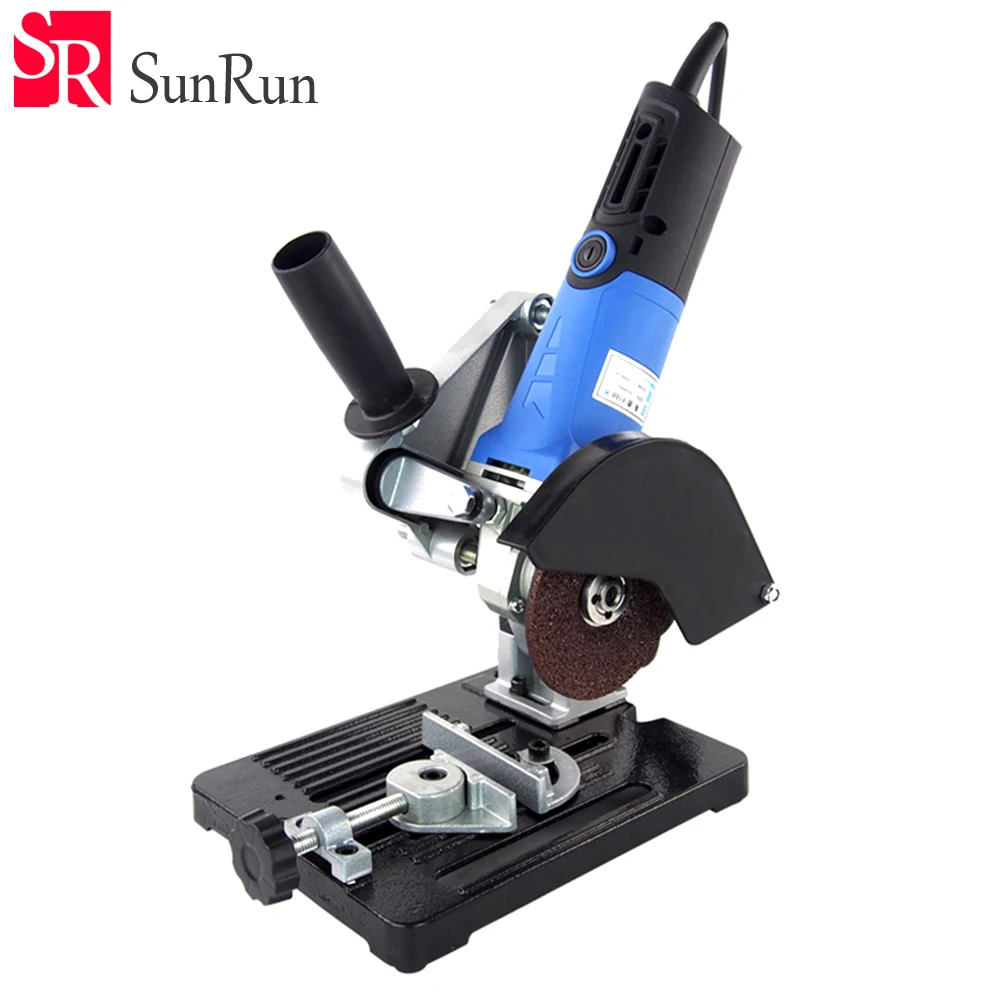

Универсальная угловая шлифовальная машина многофункциональная | Инструменты
814,64 - 1 185,24 руб.
A3 ручной сшиватель-БРОШЮРОВЩИК плоский гвоздь/седло стежка степлер переплетная

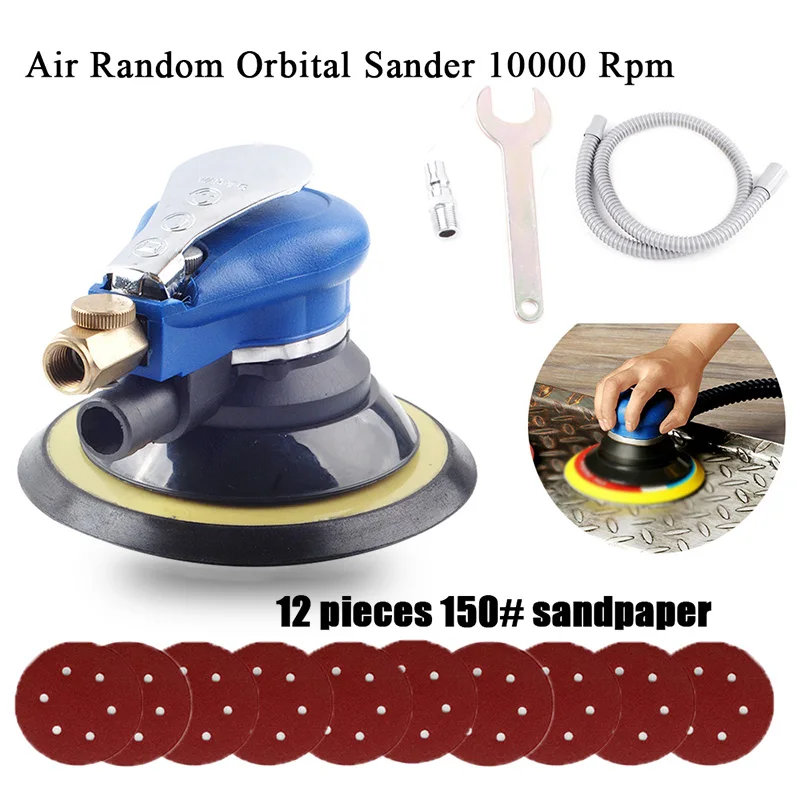

150 мм 6 дюймов полировщик воздуха орбитальный шлифовальный станок двойного
Бесплатная доставка 50 шт. однослойный тестер швов | Инструменты
20 299,27 руб. / набор

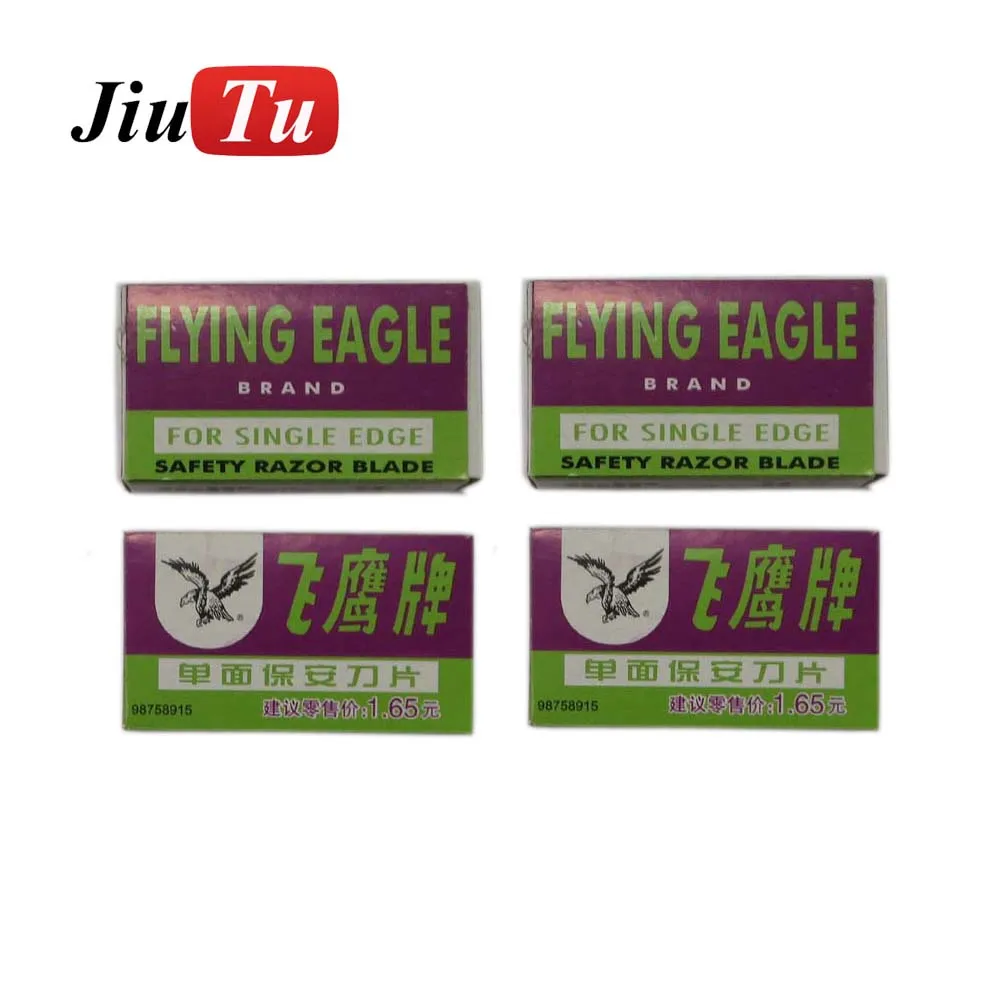

100 шт./лот инструмент для ремонта телефона ЖК-лезвие сломанного ЖК OCA LOCA
Hennybig Fish Store
Магазина Hennybig Fish Store работает с 26.07.2018. его рейтинг составлет 90.02 баллов из 100. В избранное добавили 1084 покупателя. Средний рейтинг торваров продавца 4.6 в продаже представленно 2681 наименований товаров, успешно доставлено 1680 заказов. 441 покупателей оставили отзывы о продавце.
Характеристики
Двухтоновый многочастотный декодер кодировщик DTMF звуковой генератор
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 0.29 руб. | 0.0 руб. | 0 руб. |
| Feb-18-2026 | 0.95 руб. | 0.40 руб. | 0 руб. |
| Jan-18-2026 | 0.48 руб. | 0.70 руб. | 0 руб. |
| Dec-18-2025 | 0.50 руб. | 0.29 руб. | 0 руб. |
| Nov-18-2025 | 0.83 руб. | 0.71 руб. | 0 руб. |
| Oct-18-2025 | 0.16 руб. | 0.80 руб. | 0 руб. |
| Sep-18-2025 | 0.89 руб. | 0.26 руб. | 0 руб. |
| Aug-18-2025 | 0.47 руб. | 0.74 руб. | 0 руб. |
| Jul-18-2025 | 0.56 руб. | 0.29 руб. | 0 руб. |
Описание товара
Модуль декодирования и кодирования для двухтоновых и многочастотных сигналов DTMF
I. Обзор:
DTMF V1Это двухтоновый многочастотный модуль декодирования.
Процесс кода:Через вход последовательного портаASCIIКогда код получен модулем, он преобразуется в двухтоновый многочастотный код, а затем преобразуется в аудиосигнал.3,5 ммАудиоинтерфейс отправляется.
Процесс получения кода: Он предназначен для использования3,5 ммАудиоинтерфейс превращает полученный звуковой сигнал в двухтоновый многочастотный код, а затем превращает его вASCIIКод отправляется через последовательный порт.
Модуль может соединять вход и выход с аудио линией, отправлять и получать данные одновременно. Модуль может получить последовательный порт один раз.30Ряд данных ожидает отправки.
Два, применение:
Дистанционное управление оборудованием;
Декодирование двухтоновых и многочастотных кодов;
Двойной тон и многочастотное кодирование;
Три. Таблица технических параметров:
Серийный номер | Проект | Параметр | Компания | Примечания |
1 | Рабочее напряжение | 5 | VDC |
|
2 | Рабочий ток | <10 | Ма |
|
3 | Рабочая температура | -40Цельсия65Цельсия | Цельсия |
|
4 | Температура хранения | -40Цельсия65Цельсия | Цельсия |
|
5 | Размер | 40*30*10 | Мм | ДлинныйXШирокийXВысокая |
4. Характеристики: (1) получение и отправка данных через последовательный порт.
(2) вход и выход могут быть подключены аудио линией, и данные могут быть отправлены и получены.
(3) модуль может получить последовательный порт сразу, и 30 данных будут отправлены.
(4) полученные данные передаются немедленно через последовательный порт.
5. Режим привода: Формат передачи данных последовательного порта: скорость передачи данных 9600, без паритета, 8 бит данных, 1 остановка.
6. Область применения: декодирование и кодирование сигнала двойного тона; оборудование дистанционного управления.
7. Интерфейс модуля:
(1) интерфейс связи P2:
5 В: Положительный интерфейс питания (5 В).
GND: интерфейс питания заземления.
RXD: приемный конец модуля; подключение к стороне передатчика микроконтроллера (MCU) TXD.
TXD: конец отправки модуля; Терминал приемника микроконтроллера (MCU) RXD.
(2) входной интерфейс сигнала J1: аудио входной интерфейс 3,5 мм.
(3) выходной интерфейс сигнала J2: Это интерфейс аудиовыхода 3,5 мм.

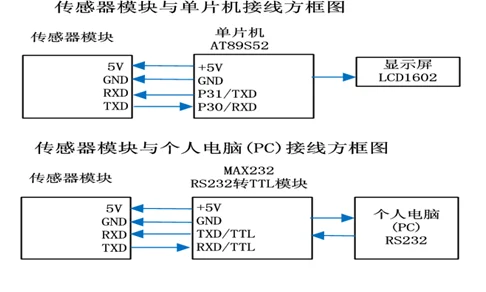

Схема модуля и электропроводки:
Примечание: Пожалуйста, не подключайте модуль цепи непосредственно к последовательному порту компьютера.RS232ПоворотTTLМодуль) Включите сигнал вTTLСигнал уровня может быть подключен к модулю цепи, в противном случае модуль будет поврежден. (RS232Сигнал отрицательный15Вольт15Вольт, TTL232Сигнал0Вольт5Вольт)
Кодирование и декодирование

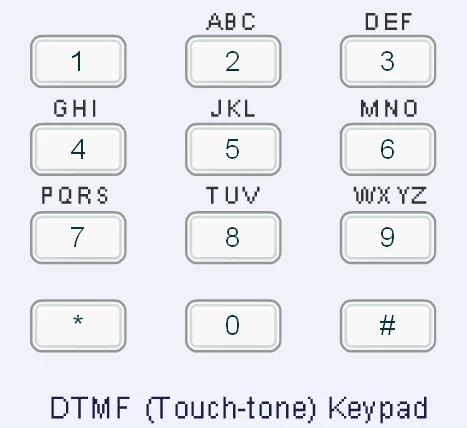

При кодировании, нажатие клавиш или цифровая информация преобразуются в два тона сигналов и передаются.DTMFНаличие нажатия клавиш или цифровой информации обнаруживается в сигнале. ОдинDTMFСигнал накладывается двумя частотными звуковыми сигналами. Частота этих двух аудиосигналов поступает из двух наборов предварительно назначенных групп частот.Частота путешествийГруппа или Колонка Частотная группа. Каждая пара таких аудиосигналов уникально обозначает число или символ. Обычно есть телефоны.16Есть ключи.10Клавиша с номером0~9И6ИндивидуальныйФункциональные клавиши*,#,A,B,C,D. Из-за принципа сочетания, это должно быть правильно.8Существуют различные виды сигналов одного тона. Таким образом, частота также может быть использована.8Он называется многочастотным, и он произвольно извлекается из высокой и низкой частоты.1Они кодируются сочетаниями."8Средняя выборка2”Технология кодирования. СогласноCCITTМеждународный Частотный диапазон697 Гц,770 Гц,852 Гц,941 Гц,1209 Гц,1336 Гц,1477 ГцИ1633 ГцИ т. Д.8Видов. Используйте это8Частота может быть сформирована.16Различные комбинации, чтобы представить16Разные цифры или разные цифры.Функциональные клавишиУказанная комбинация показана в таблице.1
Примечание: после проверки правильности проводки цепи, питание будет включено. Если источник питания перевернут, Он сожжет цепь.
Предоставляем:Тестовое программное обеспечение и инструкции PDF. (Отправить по электронной почте).
'
