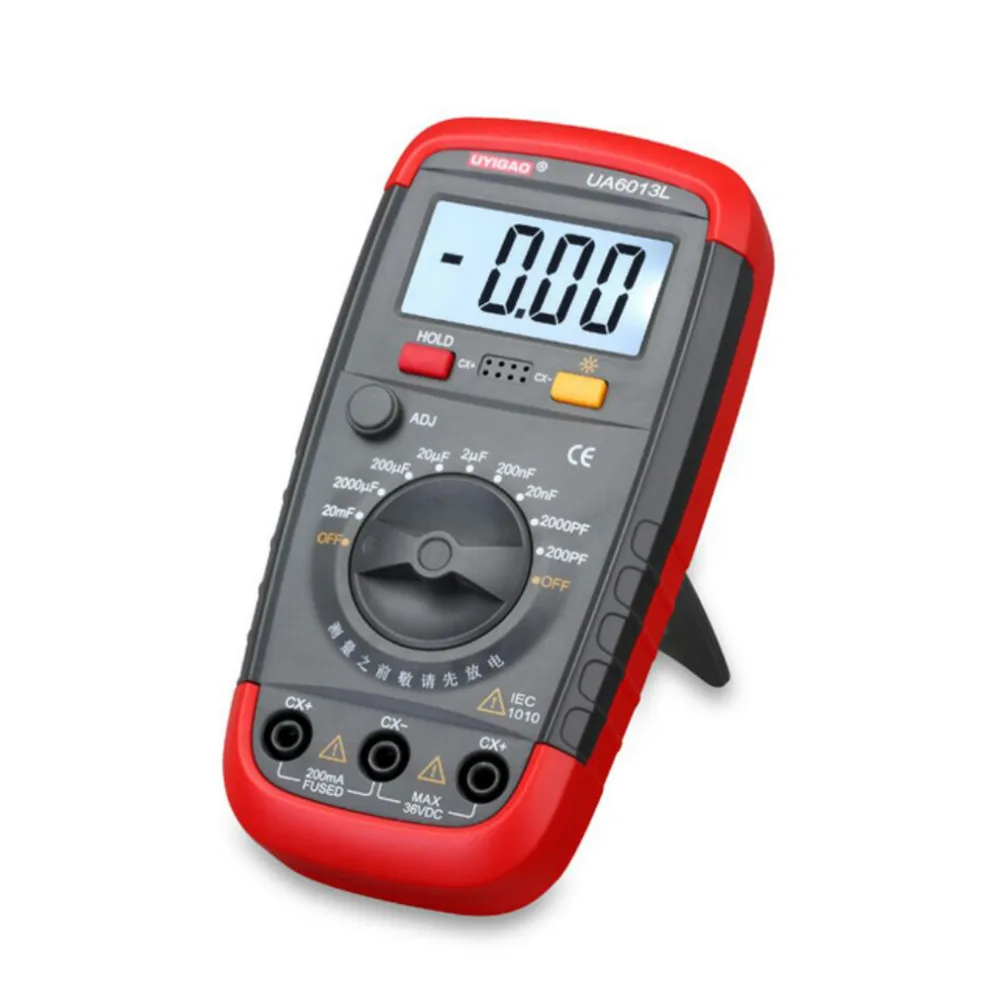

Цифровой ЖК-конденсатор UA6013L с автоматическим выбором диапазона тестер емкости

Цифровой ЖК-конденсатор UA6013L с автоматическим выбором диапазона тестер емкости

Особенности
6013L цифровой измеритель ёмкости Карманный, удобный в эксплуатации, точное числовое считывание, низкое потребление, управляется батареей и показывает номера в большом ЖК-дисплее. Точность измерений включает в себя 9 измерительных секций, широкий диапазон от 0,1pf до 20 00μf. Его можно использовать для тестирования ошибок, Числового анализа, выбора емкости, измерения неизвестной ёмкости, сопоставления ёмкости и измерения емкости кабеля, переключателя и печатной электросхемы.
Широкий диапазон измерений, охватывающий 9 измерительных секций от 0,1pf до 20,00μF, включая номинальное значение любой емкости.
Самое большое значение дисплея: 1999(3 1/2).
Чтение: 2-3 показаний/сек.
Обнуление: на передней панели имеется обнуляющая ручка, которая удобна в эксплуатации.
Удержание данных: установите переключатель «hold» на «ON», и на дисплее появится знак DH.
Температура для точного измерения: 25 ± 5 °C
Диапазон температур: Рабочая температура: от 0 до 40 °C
Температура хранения: от-10 до 50 °C
Относительная влажность: <80%
Источник питания: 9 В ламинированная батарея (не входит в комплект)

Характеристики:

• Точность: ±(% считывания ± цифр) Гарантия качества: один год
• Температура окружающей среды: 25 ° ± 5 °
• Относительная влажность: <80%
• Частота тестирования определения точности
• 200пф ± 0.5% ± 20 цифр 0,1пф 800 Гц
• 2нф ± 0.5% ± 20 цифр 1пф 800 Гц
• 20nF ± 0.5% ± 20 цифр 10pF 800 Гц
• 200nF ± 0.5% ± 20 цифр 0.1μF 800 Гц
• 2μF ± 0.5% ± 20 цифр 1nF 800 Гц
• 20μF ± 0.5% ± 20 цифр 10nF 80 Гц
• 200μF ± 0.5% ± 20 цифр 0.1μF 8 Гц
• 2000μF ± 2.0% ± 20 цифр 1μF 8 Гц
• Цвет: серый + красный

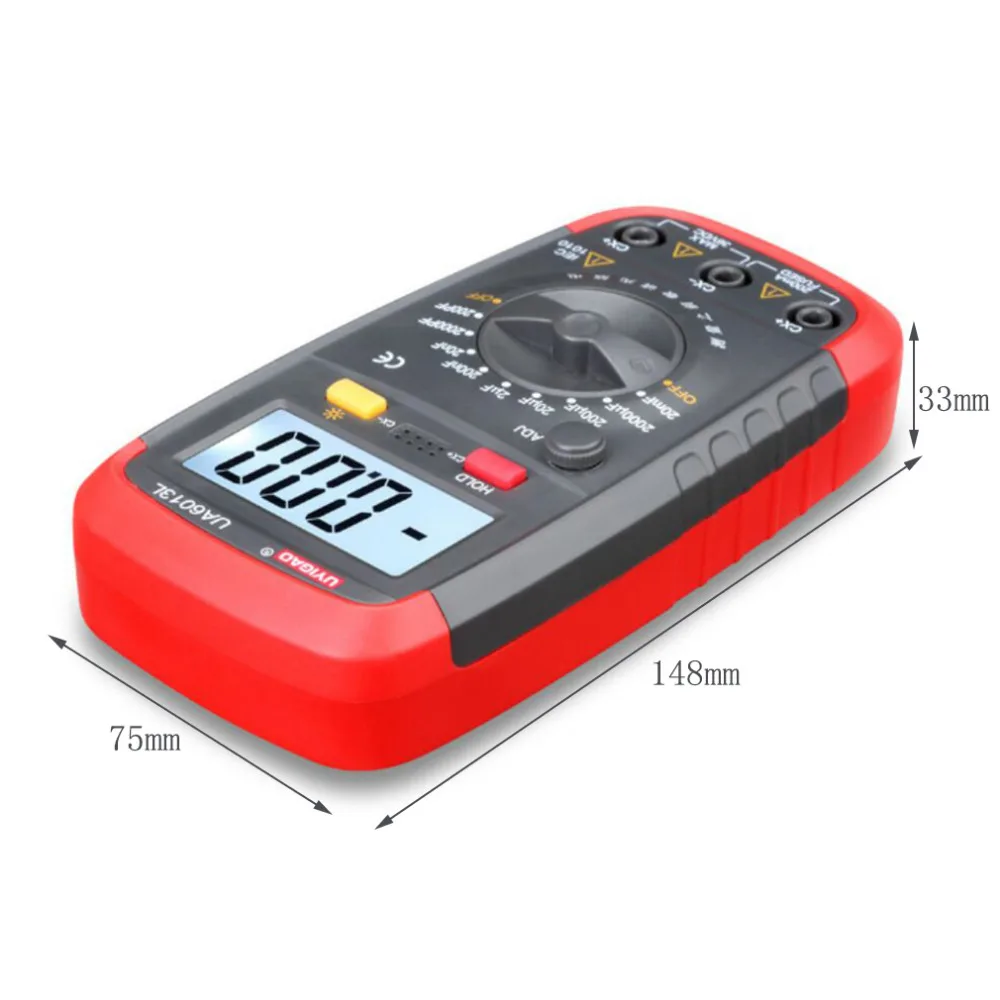

• Размер: 148x75x33 мм
• Вес: 173 г
• Вес посылка: 193 г

Посылка включает в себя:

• 1 х измеритель емкости
• 2 зонда

Эксплуатация:
Во-первых, проверьте батарею 9 В, является ли ее электрическое напряжение коротким, что покажет сигнал в левой верхней части ЖК-дисплея. Во-вторых, обратите внимание на полярность или емкость, которую нужно проверить. В-третьих, Перезарядите емкость перед измерением.
1. Выберите соответствующую Измерительную секцию в соответствии с емкостью, которая будет протестирована.
2. Проверьте и используйте ручку обнуления на передней части счетчика, чтобы отрегулировать значение до нуля перед измерением.
3. Вставьте черный датчик в гнездо с «-» сигналом и красным датчиком в гнездо с «+».
4. Подключите емкость для тестирования с помощью двух датчиков. Обратите внимание на полярность емкости! Отображение числового значения емкости.
Примечания
A. Если вы не знаете приблизительное значение емкости, вы должны выбрать измерительный раздел 200nF, а затем сделать соответствующую регулировку в соответствии с практическими условиями.
B. Если емкость находится в коротком замыкании, счетчик показывает «за пределами диапазона измерения». Если емкость находится в электрической утечке, измеритель показывает «за пределами диапазона измерений» или «намного больше, чем нормальное значение». Если емкость разомкнута, счетчик показывает «ноль» или «несколько pF».
C. При тестировании небольшой емкости, непосредственно вставьте емкость в гнездо вместо использования датчиков для лучшей точности.
Техническое обслуживание
Измеритель высокоточного электронного аппарата. Не меняйте свою внутреннюю цепь, чтобы не повредить счетчик.
1. Не устанавливайте электрическое напряжение на части домкрата счетчика без повреждения счетчика.
2. Не Тестируйте датчики в коротком замыкании, или батарея будет быстро потреблена.
3. Не используйте метр, задняя крышка которого не хорошо покрывает счетчик.
4. Всегда заменяйте аккумулятор и предохранитель после снятия датчиков из выключенного счетчика. Во-первых, закрутите болты в задней крышке. Во-вторых, снимите заднюю крышку. В-третьих, Замените аккумулятор и предохранитель в соответствии со спецификацией, предоставленной в руководстве по эксплуатации. Подходящий предохранитель для этот метр 200mA/250V, которые Внешние размеры-это φ5 × 20 ㎜.
5. Пожалуйста, выньте аккумулятор, когда он не используется в течение длительного времени.
