Лазерный станок Ruida RDC6334M с автоматической фокусировкой и сенсорным экраном CO2 для

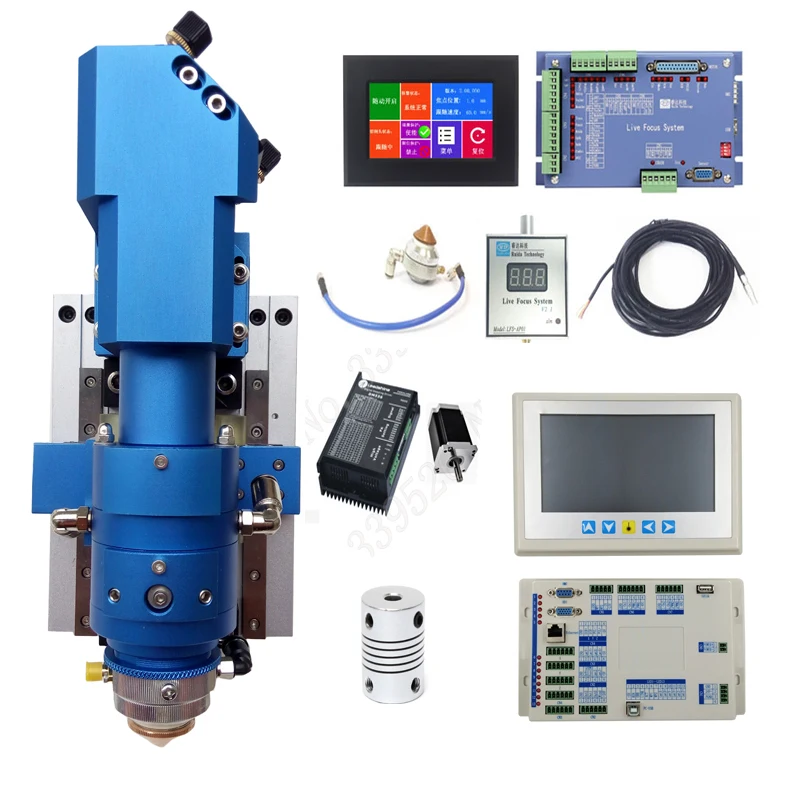

Автоматическая фокусировка Ruida CO2 Лазерная металлическая и Неметаллическая Смешанная система резки, включая головку, контроллер, датчик, мотор и драйвер, объектив и зеркало

1. Описание:

Автоматическая фокусировка смешивания резки металла и неметалла режущая головка для 150 Вт-500 Вт мощности. Он может использоваться для резки 4 мм тонкого металлического листового материала и 25 мм неметаллического материала, высокая точность и эффективность.

Сенсорный экран RUIDA RDC6334M

Спецификация режущей головки металла:

2. Основные особенности

1. Может использоваться для большой мощности режущего станка (мощность 130-500 Вт).

2. Может автоматически регулировать фокусное расстояние металлического материала

3. С охлаждением, защищает лазерные линзы и зеркала не нагреваются, и продлить срок службы.

4. Высокая точность, высокое качество, высокая эффективность.

5. С функцией помощи кислородным газом

6. Он движется автоматически вверх и вниз по рельсу в лазерной головке в зависимости от толщины режущего материала

3. Система управления для металлической и неметаллической режущей головки:

1: контроллер RDC6332M

Металлическая и Неметаллическая система лазерной резки основана на RDC6332Mmotion контроллере. Используется с тонкой металлической пластиной и неметаллическими методами лазерной резки, эта система управления подходит для неметаллической лазерной резки и лазерной резки металла.

Адаптивное программное обеспечение: MetalCut

Технические параметры:

Цифровые лазерные управляющие сигналы, дифференциальный выход, уровень TTL, возможность вождения до 20 мА

Частота ШИМ может быть отрегулировано от 2,5 кГц до 100 кГц. Коэффициент PWM составляет 1% ~ 99%

Лазерное управление питанием: аналоговое напряжение, 0 ~ 5 В регулируется в соответствии с дифференциальным выходом сигнала управления двигателем, уровнем TTL, возможностями вождения 20 мА, макс. Частота пульса управления двигателем 500 кГц.

Максимальная скорость передачи данных USB составляет 12 Мбит/с, самое длинное расстояние-5 метров.

4-полосная generalphotoelectric изоляции OC ворота выход, Макс. Мощность привода-600mA.

Линейная/круговая/B сплайн интерполяции точность: +/-0,5 пульс

4-полосная generalphotoelectric изоляции, TTL уровня

Область применения: металлическая и Неметаллическая лазерная резка

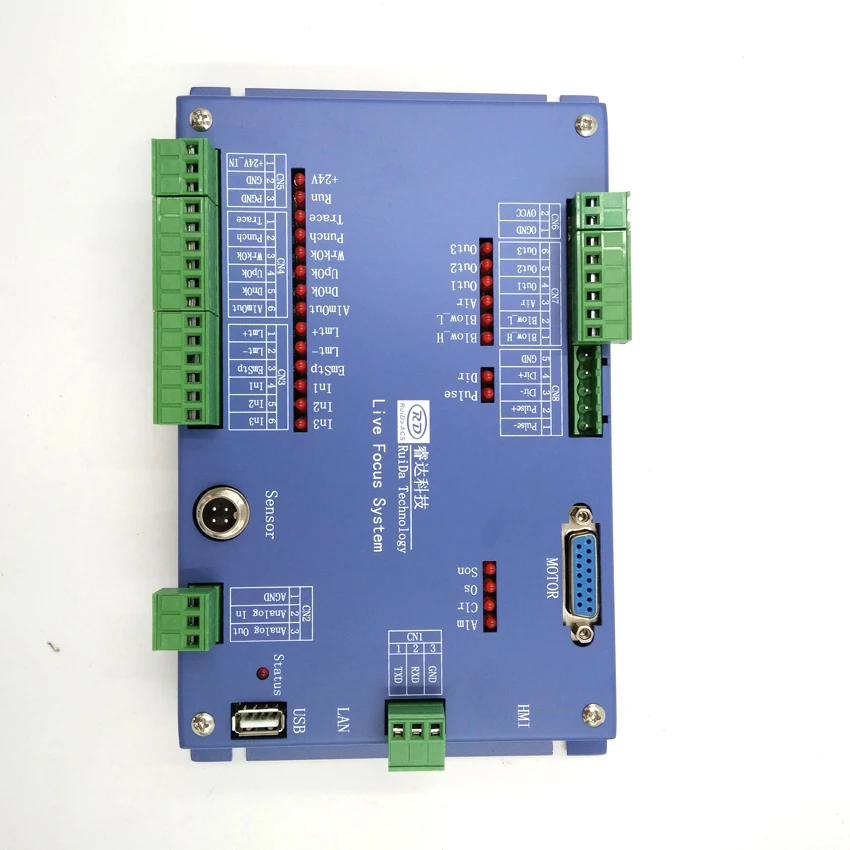

Система прямого фокуса LFS-DM-T43

Система прямого фокуса

Модель: LFS-DM-T56,LFS-DM-T43,LFS-AM-T43,LFS-ANM и т. Д.

Область применения

Резка металла, Неметаллическая резка, одноосное автоматическое поле управления

Технические параметры

Цифровой количество вход обнаружения 24 бит точность;

Аналоговый выход +/-10V, 12-разрядный точность;

Общий выход ввода/вывода, фотоэлектрическая изоляция, высокая выходная мощность для привода реле, стандарт 24 В;

Специальный моторный интерфейс, ограничительный переключатель на входе, частота импульсного выхода до 500 кГц;

2-полосная ШИМ-выход, 24V 5V уровня может быть настроен, выходная частота до 100 кГц;

Квадратурный кодер вход, TTL уровень;

Единое время сбора данных ≤ 2 мс.

Штамповка низкого давления, постепенная штамповка, резка низкого давления и т. Д. Метод резки. LFS-DM-T43LFS-DM-T43

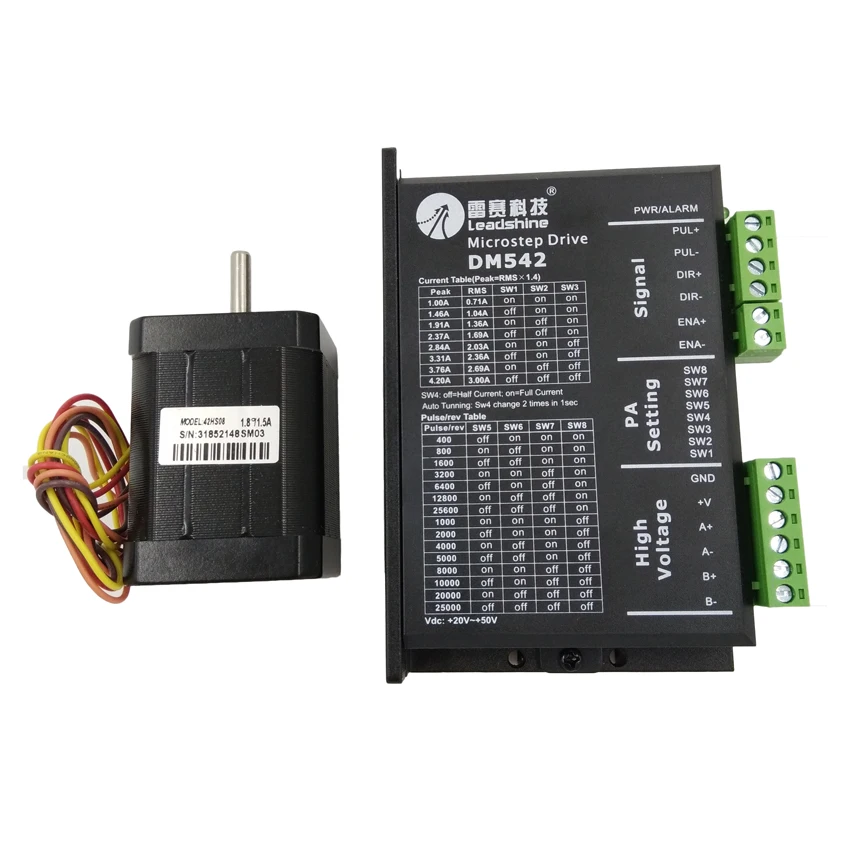

4. Этот дорогостоящей б/у 2 фазный двигатель (42HS08) и драйвер (DM542)

5. 5*8 мм соединитель вала наружный диаметр 19 мм. Общая длина 25 мм

6. Применимые материалы:

Идеально режущие металлические и неметаллические материалы,

Например, нержавеющая сталь, мягкая сталь, углеродистая сталь, акрил, дерево, МДФ, штампованная доска, фанера, шпон, пластик, органическое стекло, оргстекло, перспекс, ПММА, АБС, резина, губка, бумага, картон и т. Д.

7. Применимые отрасли:

Обработка листового металла, реклама и знаки, светодиодные буквы, декоративные буквы, рекламные буквы, металлические знаки буквы, ремесла, украшения, печатная и упаковочная промышленность, моделирование, производство мебели и пола, паркет, маркетри и те, которые нуждаются в резке как металлических, так и неметаллических материалов.

8. Упаковочный лист для одного уплотненного набора металлических и неметаллических режущих систем:

1 шт. Автофокус CO2 Лазерная металлическая режущая головка

1 Набор CO2 лазерный контроллер RUIDA RDC6334M сенсорный экран

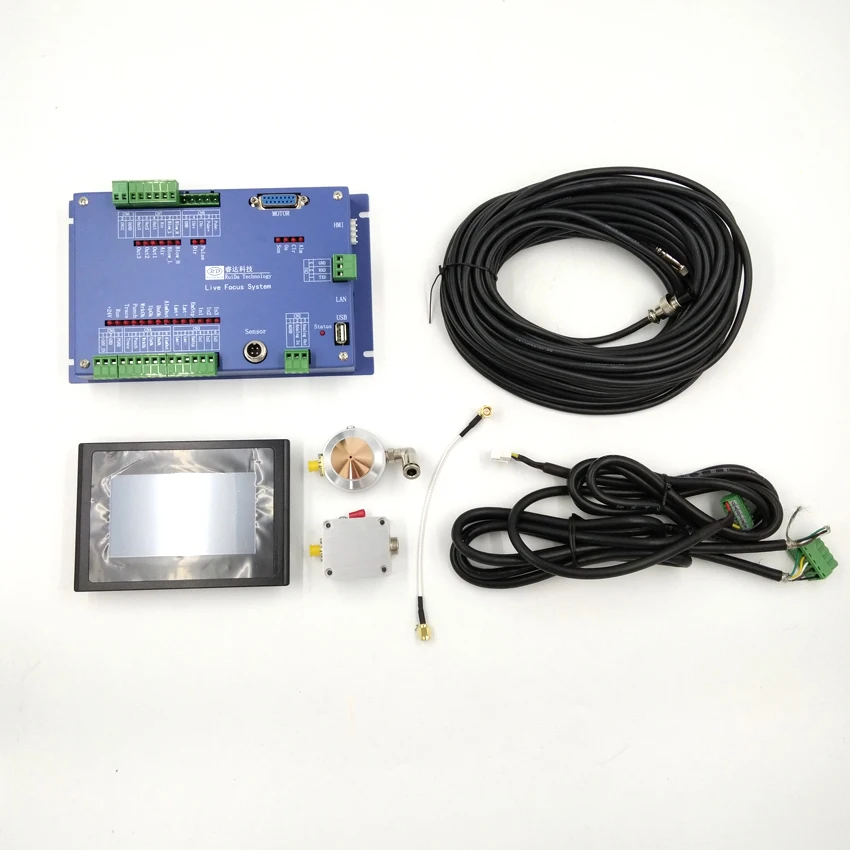

1 комплект LFS-AM-T43 системы датчика автофокуса
1 комплект 2 фазный двигатель (42HS08) и драйвер (DM542)
1 шт. 5*8 мм разъем вала
2 шт. концевой выключатель

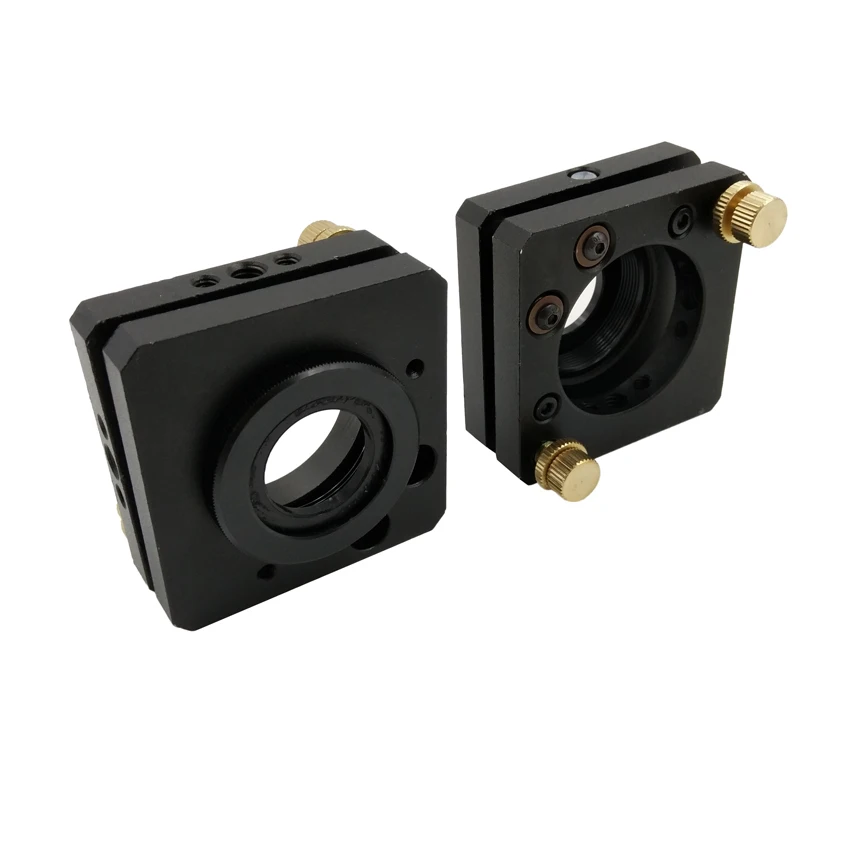

2 шт. 30 мм зеркальные крепления,
3 шт. 30 мм Диаметр зеркала,
1 шт. 25*63,5 мм фокусировка объектива. (Для неметаллической резки)
1 шт. 25*100 мм Фокусировочный объектив (для резки металла)

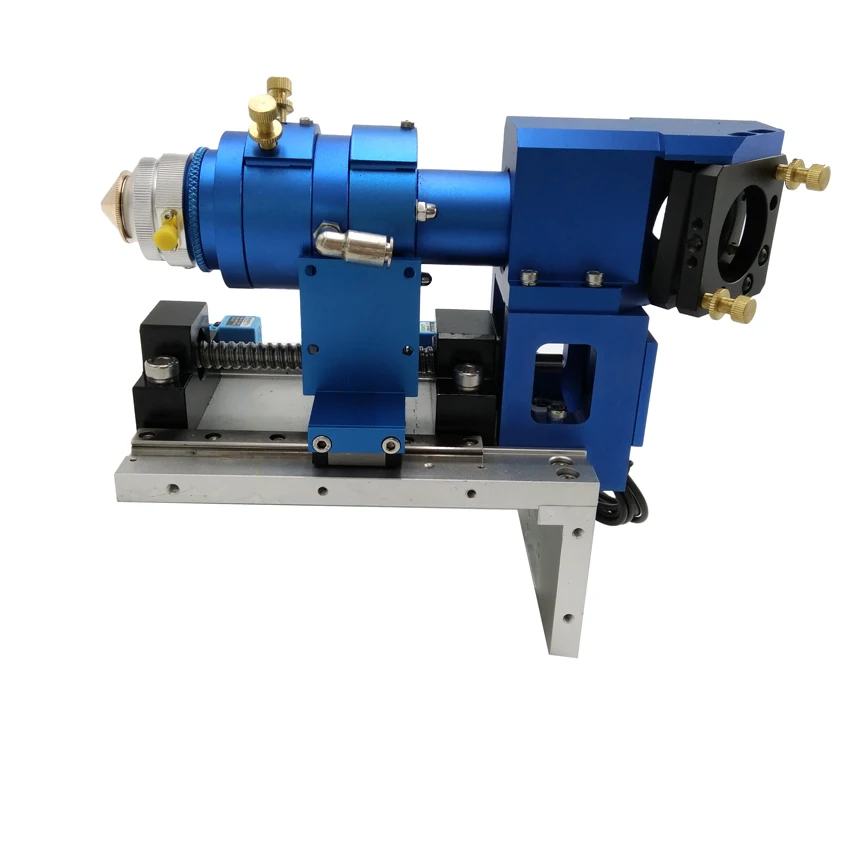

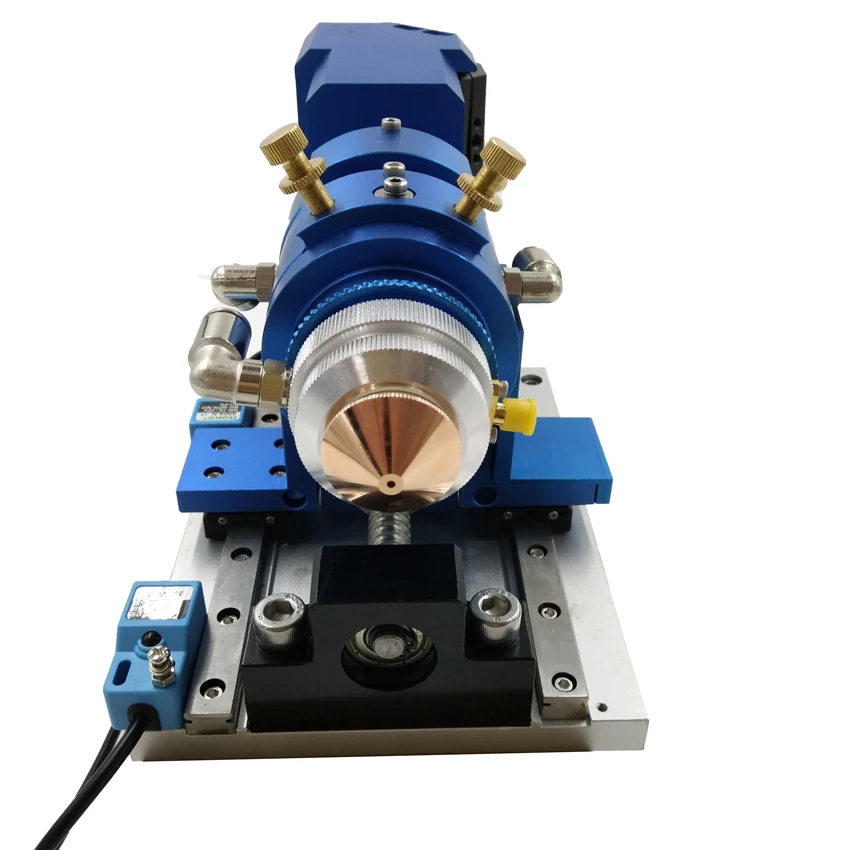

9. Детальное изображение для этого sytem:

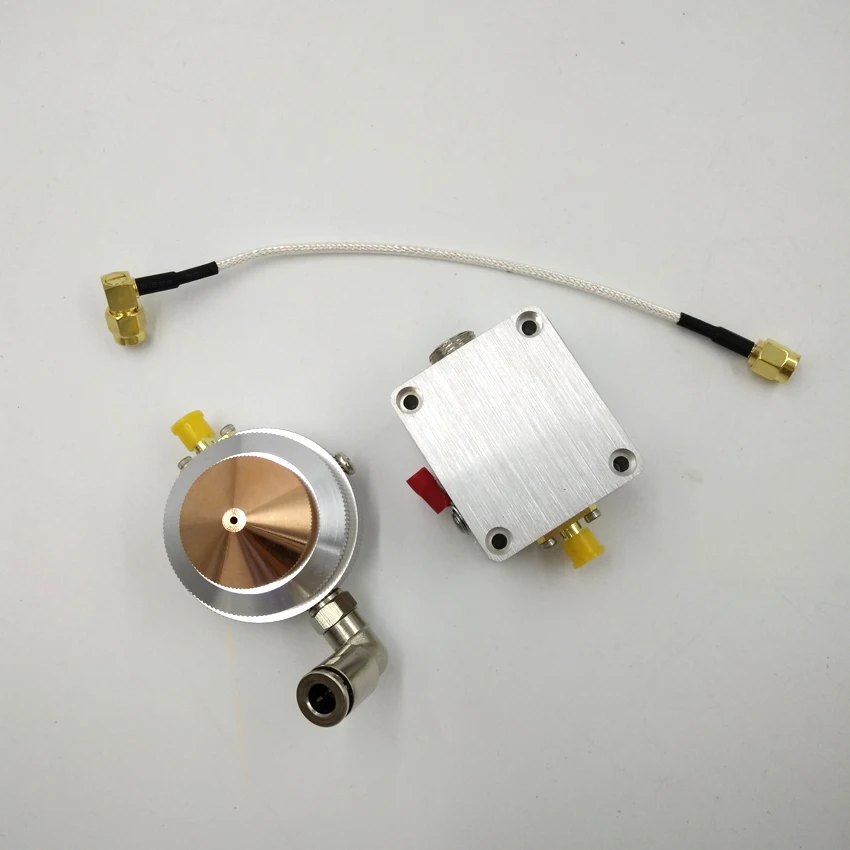

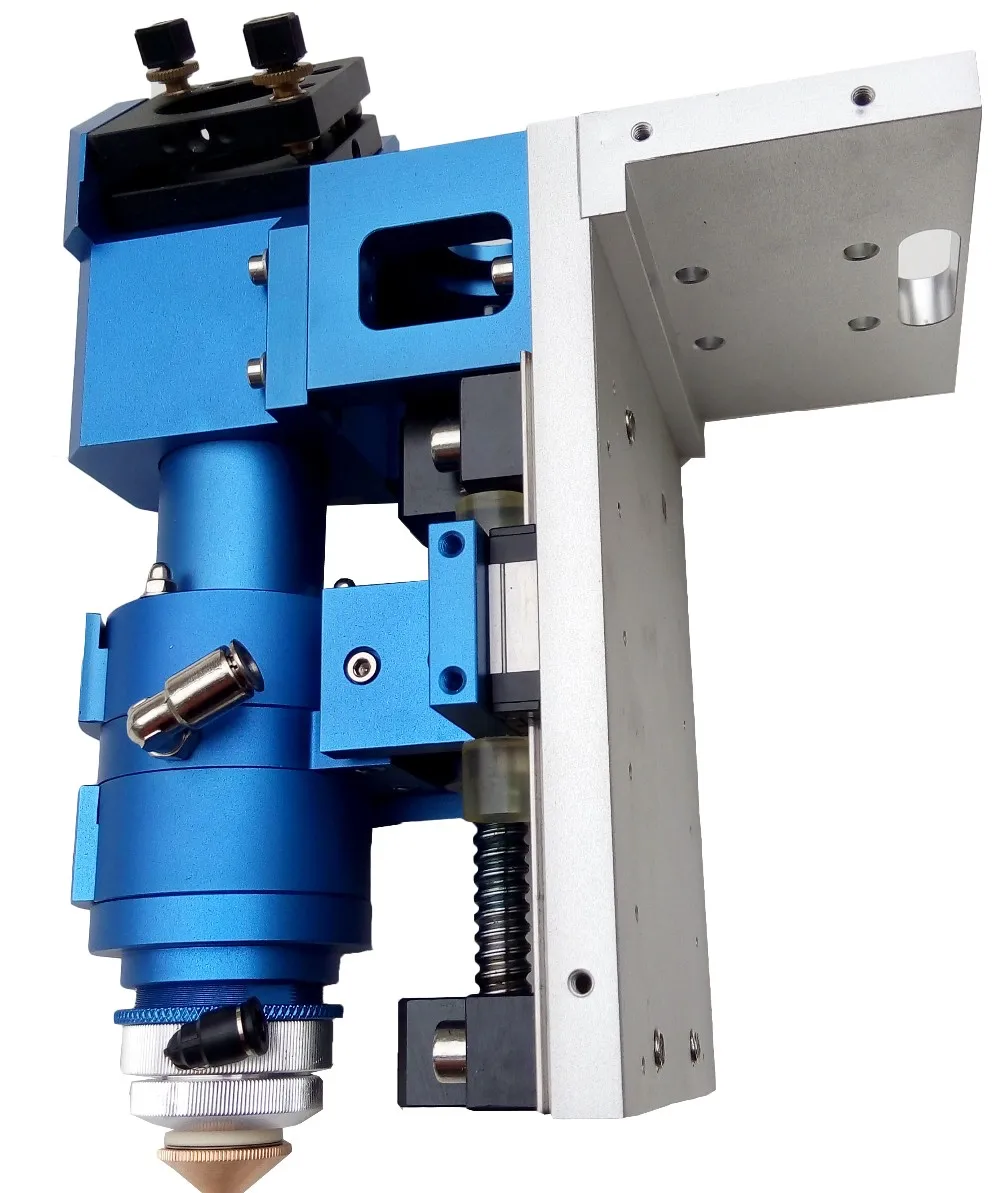

Это старая модель senor, она была обновлена до новой модели

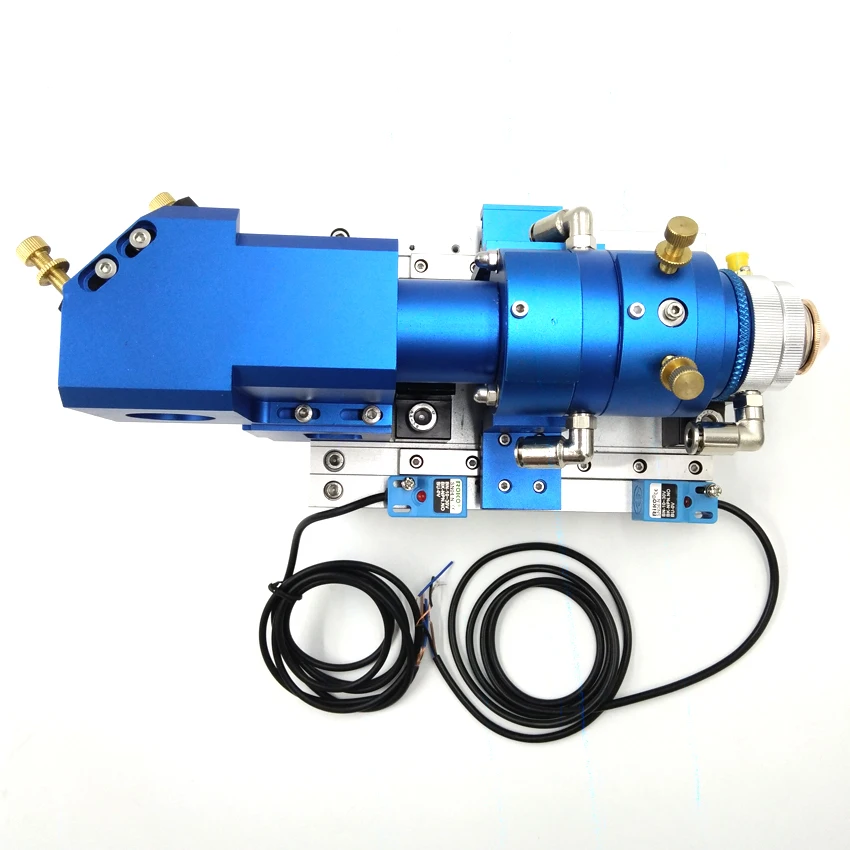

С ограничителем 2 шт.
