Входные линии 3Y отличаются

▪ Описание продукта

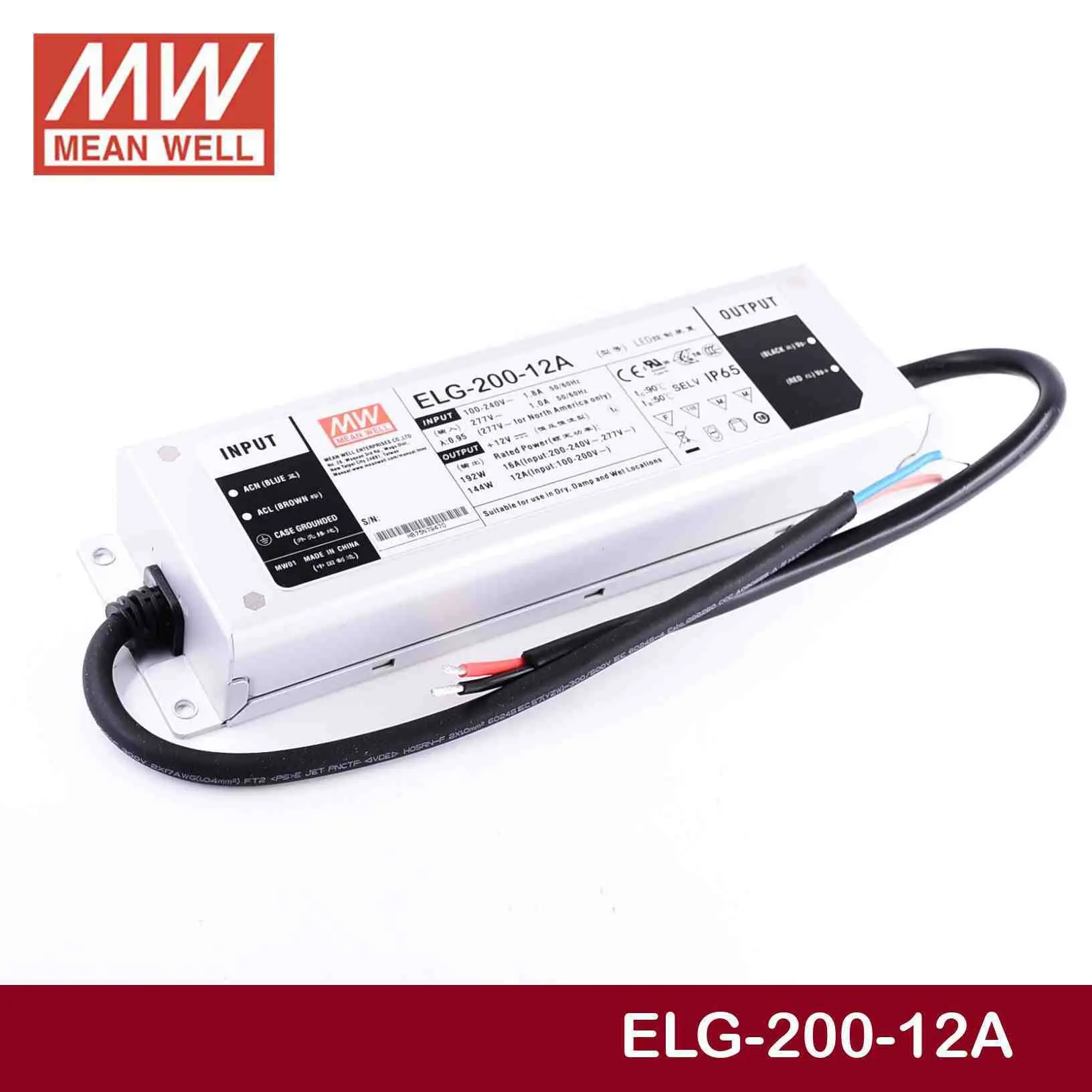

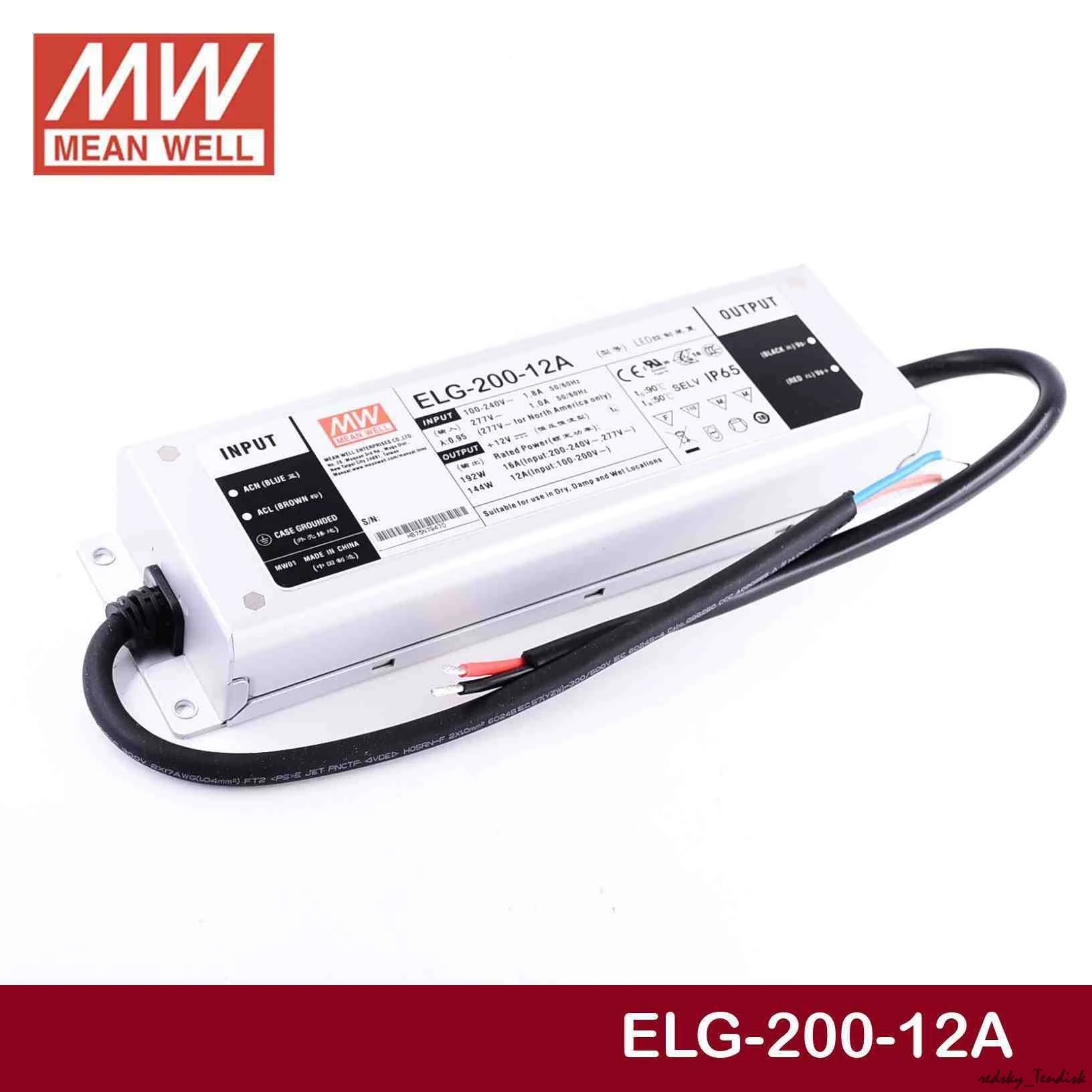

Серия ELG-улучшенная модель серии HLG. Он относится к водонепроницаемому источнику питания светодиодного освещения с двухступенчатой функцией коррекции коэффициента мощности. Постоянное напряжение + рабочий режим постоянного тока, наполнение и упаковка алюминиевой оболочки, уровень сопротивления перенапряжения 6кВ (серия HLG составляет 4кВ). 5G сопротивление вибрации, старт при-40 °C, входное напряжение 100 ~ 305Vac (серия HLG 90 V ~ 305Vac). Эффективность затрат выше, чем у модели HLG. Модель делится на базовый тип (IP67 водонепроницаемый), напряжение и ток могут быть установлены (тип A) (IP65 водонепроницаемый), 0 ~ 10 в (серия HLG 1 ~ 10 В) /ШИМ/сопротивление три в одном тип затемнения (B Тип) (IP67 водонепроницаемый) и умное затемнение (D Тип) (IP67 водонепроницаемый), и опционально DALI Затемняющая модель (DA тип) (IP67 водонепроницаемый). Он подходит для использования в помещениях и на открытом воздухе, а также для промышленного контроля, например, для различных светодиодных уличных ламп и установок в осветительных приборах, таких как класс I, дивизион 2 опасных мест.

▪ Основные особенности
Входное напряжение 100 ~ 305VAC
Встроенная активная Функция PFC (коррекция коэффициента мощности), коэффициент мощности> 0,9, когда нагрузка больше или равна 60%
Эффективность до 93%
Полностью закрытый корпус из алюминиевого сплава
Защита от короткого замыкания/Защита от перегрузки по току/Защита от перенапряжения/Защита от перегрева
Международная сертификация безопасности: UL/CUL/TUV/CE, в соответствии с мировыми правилами безопасности освещения
Шанхай Lezi технологии, служба поддержки клиентов горячей линии 400 600 0430
Без потери нагрузки <0,5 Вт
HL-тип светодиодный драйвер для класса I, дивизион 2 светильников в опасных местах
Тип A: защита IP65, выходной ток и напряжение можно отрегулировать со встроенным потенциометром (предварительный набор)
Тип B: защита IP67, выходной ток может регулироваться внешним кабелем (онлайн-затемнение напряжения, сопротивление затемнению или затемнение ШИМ (три в одном Затемнение)
Тип DX: защита IP67, таймер затемнения типа машины (по индивидуальному заказу)
Прототип: защита IP67, вход и выход-проводка кабеля
Тип DA: функция DALI (требует настройки)
Соответствует 6кВ уровню сопротивления перенапряжению (IEC61000-4-5)
100% полная нагрузка испытание на старение
Принимает бессвинцовый процесс и отвечает экологическим требованиям RoHS
Тайваньский бренд Mingwei, произведенный на заводе в Гуанчжоу
5-летняя гарантия

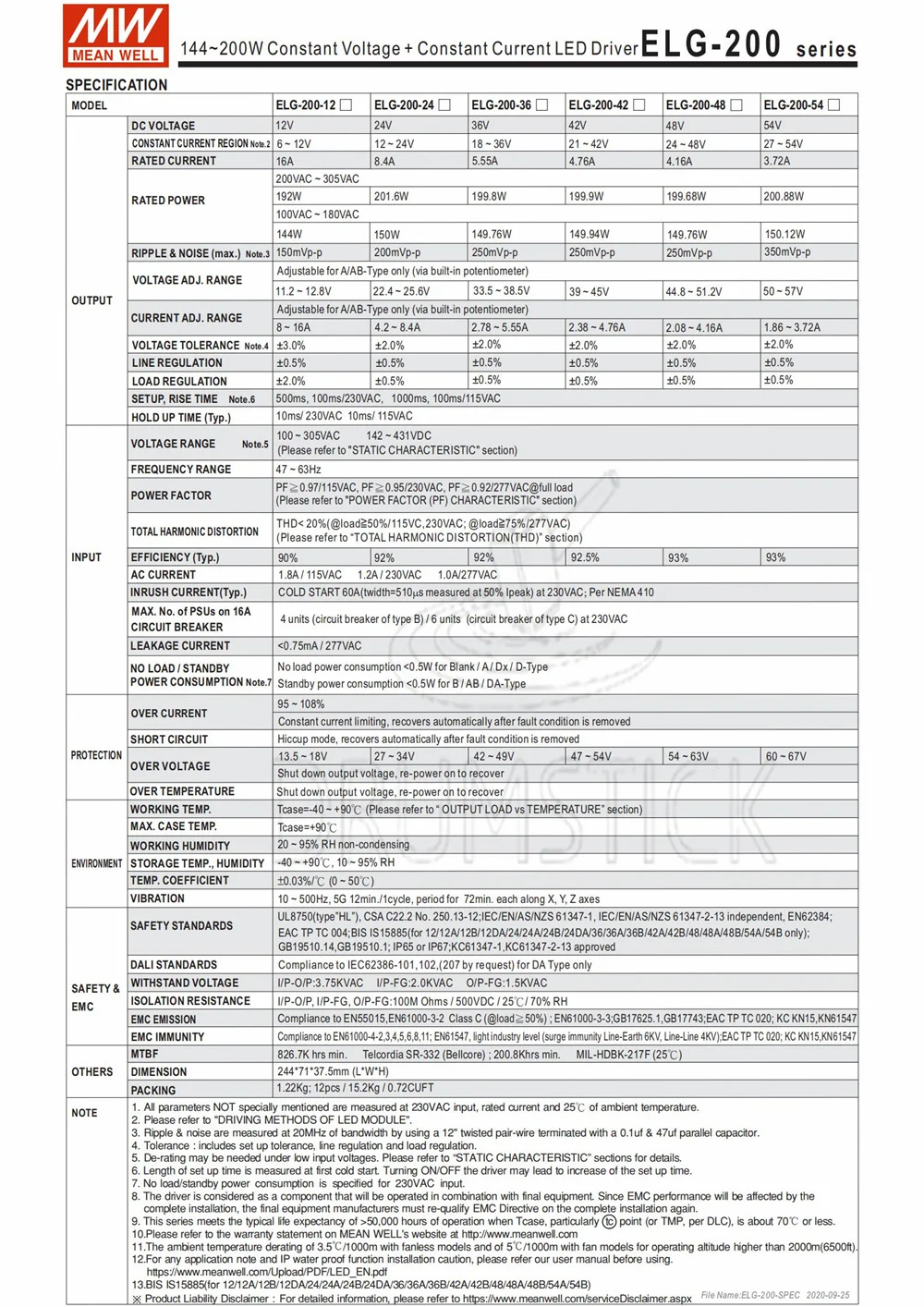

▪ Основные параметры
Выходной диапазон постоянного тока 12В, 0 ~ 16A
Диапазон напряжения постоянного тока 6 ~ 12 В
Точность выходного напряжения ± 3.0%
Пульсация и шум 150mVp-p
Эффективность 90%
Диапазон входного напряжения 100 ~ 305VAC/142 ~ 431VDC
Входной импульсный ток холодного запуска, 60A/230В
Диапазон настройки напряжения 11,2-12,8 В (только тип А, регулируется VoAD)
Диапазон настройки тока 8 ~ 16A (только тип A, регулируется IoADJ)
Ток утечки <0,75 мА/277в переменного тока
Защита от перегрузки постоянного тока предельный ток, когда выходной ток достигает 95% ~ 108% от установленного тока, автоматическое восстановление
Защита от перенапряжения, когда выход составляет 13,5 ~ 18 В, выходное напряжение выключено и перезапущено.
Защита от перегрева выключение выходного напряжения, восстановление перезапуска
Время пуска до 500 мА, 100 мА, 10 мА (230В переменного тока 95% нагрузки)
Предприятие QQ No. 400-600-0430
Изоляционные характеристики между входом и выходом: 3,75 кв в переменного тока, между входом и корпусом: 2 кВ в переменного тока, между выходом и корпусом: 0,5 кв в переменного тока,
Рабочая температура от-40 до + 90 °C (см. Кривую уменьшения нагрузки на выходе)
Ударопрочность 10 ~ 500 Гц, 5 г 12 минут/цикл, XYZ Каждая ось 72 минуты каждая
Сертификация безопасности UL8750, EN61347-1 EN61347-2-13, IP65 или IP67
Электромагнитная совместимость Стандартный запуск: EN55015, гармоники: EN61000-3-2 Класс C (> = 50% нагрузки), EN61000-3-3
Стандарты электромагнитной совместимости против помех: EN61000-4-2, 3,4, 5,6, 8,11, EN61547, класс А легкий промышленный стандарт (всплеск 6кВ)
Среднее время между сбоями ≥ 825700 часов, MIL-HDBK-217F (25 °C)
Входная проводка UL сертификация, SJTW, 18AWG × 2C (30 см)
Выходная проводка
Основной тип/A Тип: SJTW 14AWG × 2C (30 см) (12 В/14 в модель)/SJTW 18AWG × 2C (30 см) (другие модели)
Тип B/D/DA: SJTW 14AWG × 2C (30 см) + UL2517 22AWG × 2C (30 см) (модель 12В/14В)
Тип B/D/DA: SJTW 18AWG × 2C (30 см) + UL2517 22AWG × 2C (30 см) (другие модели)

Чехол № 237A
Размеры 244 × 71 × 37,5 мм (длина × ширина × высота)
Вес и упаковка 1,05 кг, 12 комплектов в коробке/13,6 кг/0,0649 куб. М
