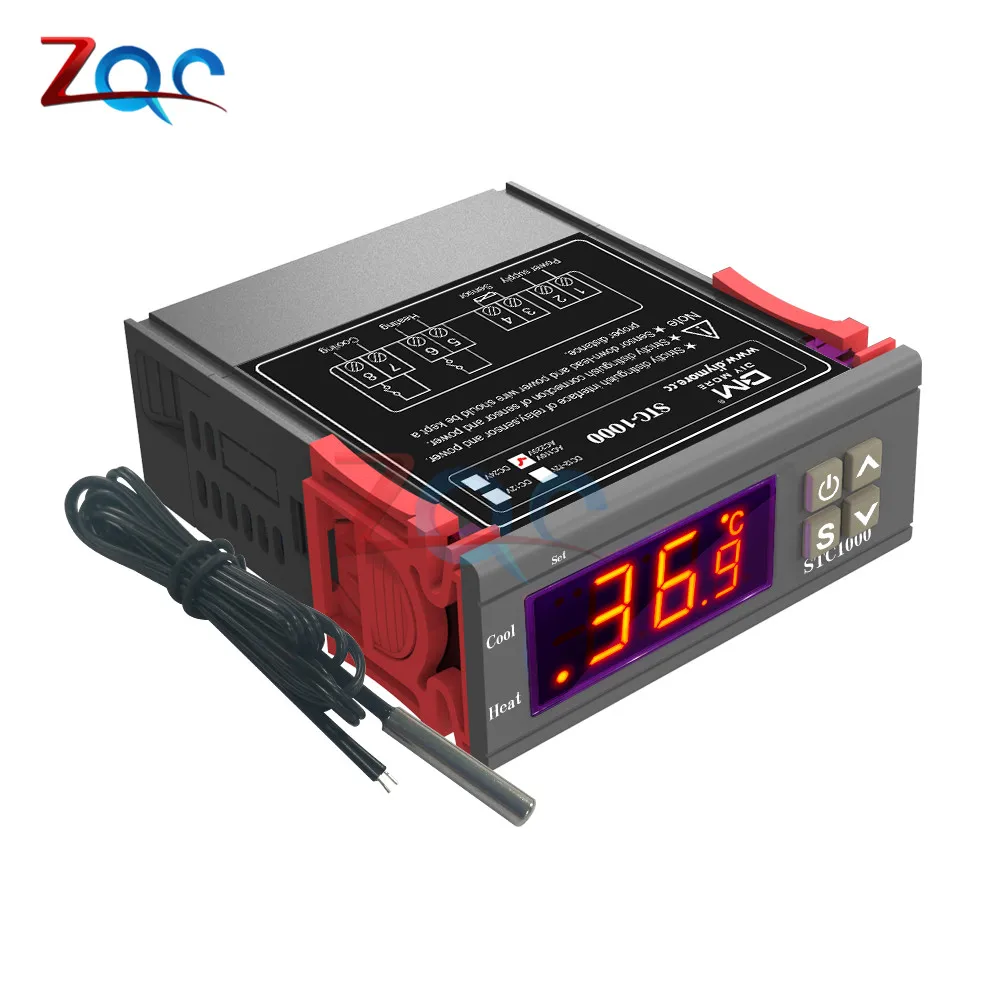

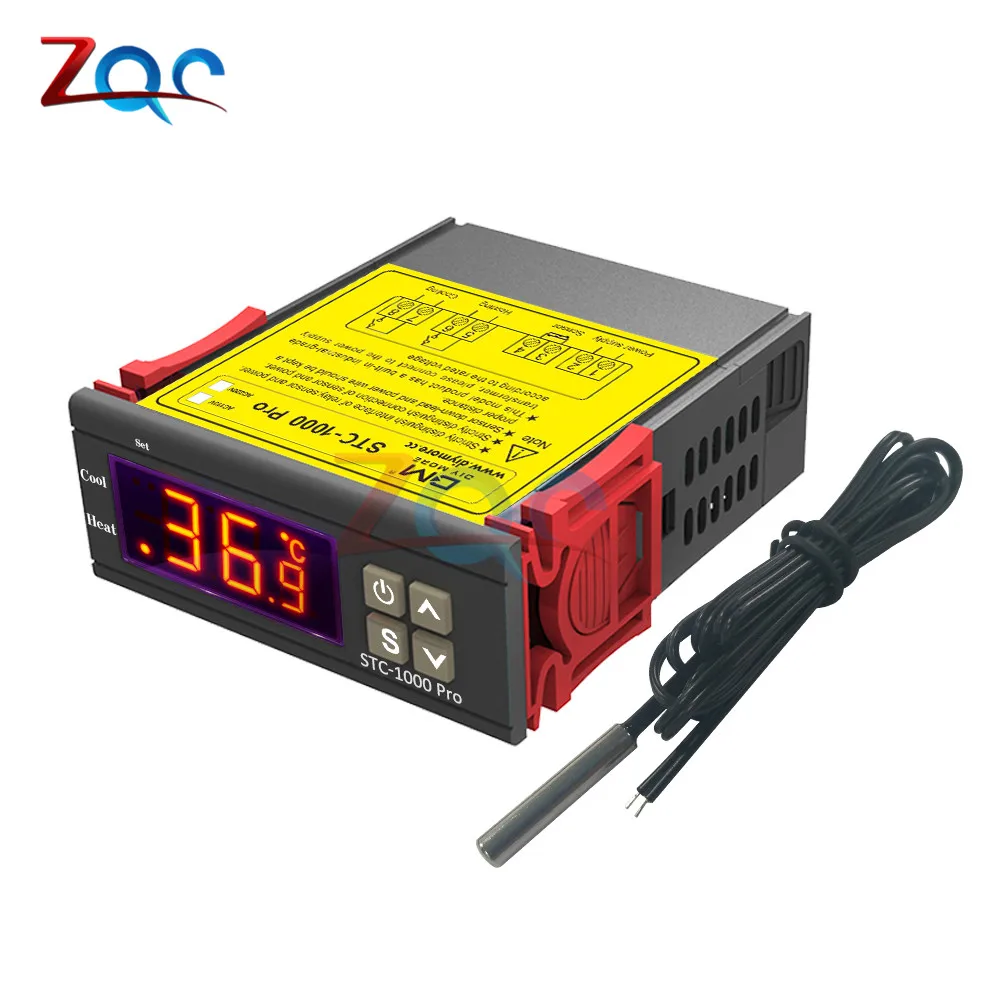

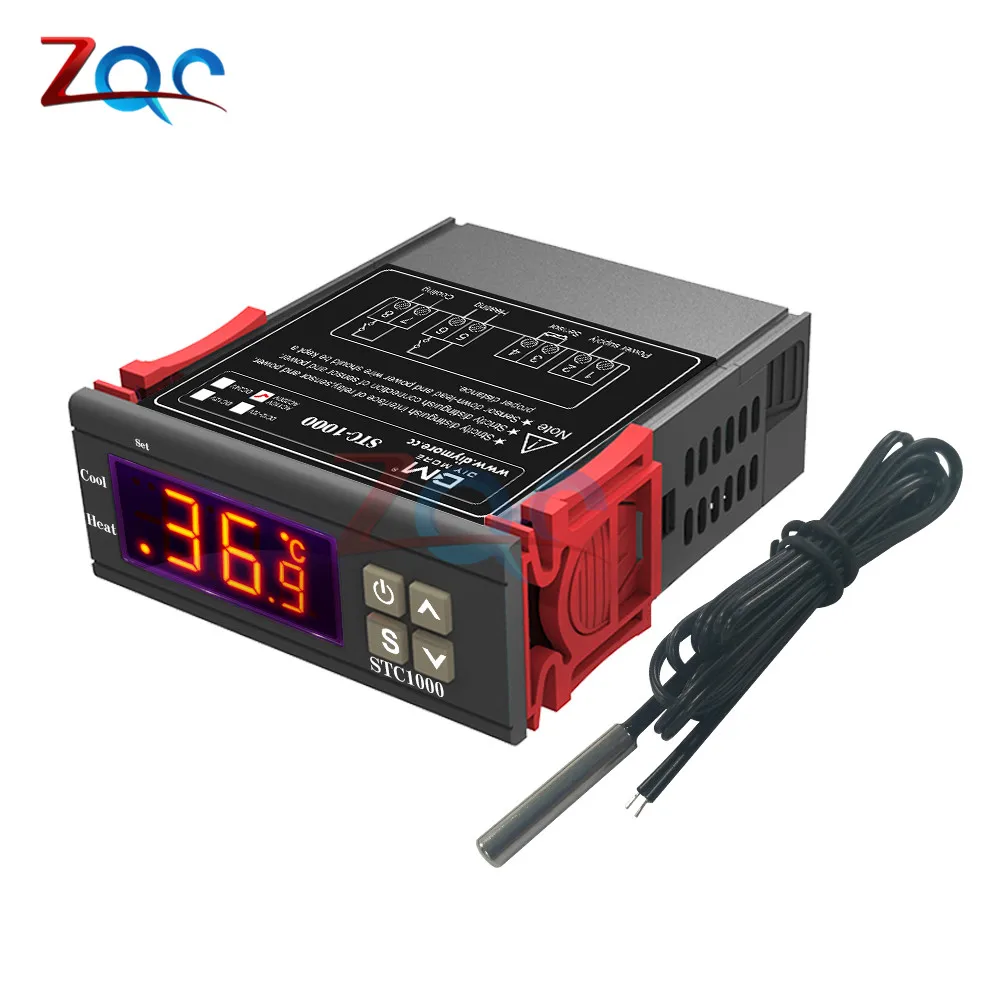

[STC-1000 PRO]

Переключение режимов между охлаждением и нагревом; Контроль температуры путем настройки значения температуры и значения разницы; Калибровка температуры. Контроль охлаждения выход Защита задержки; Сигнализация, когда температура превышает Температурный Предел или когда ошибка датчика.

Спецификация:

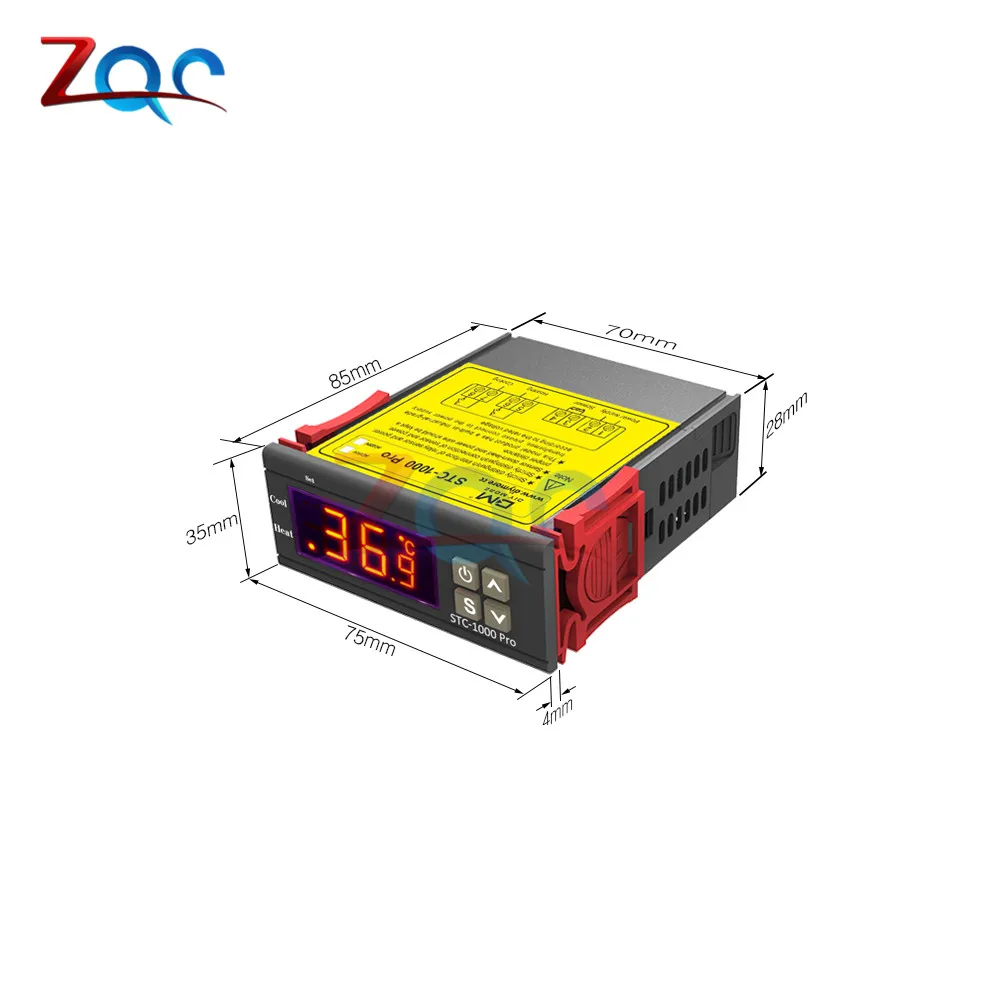

Размер передней панели: 75 × 34,5 мм

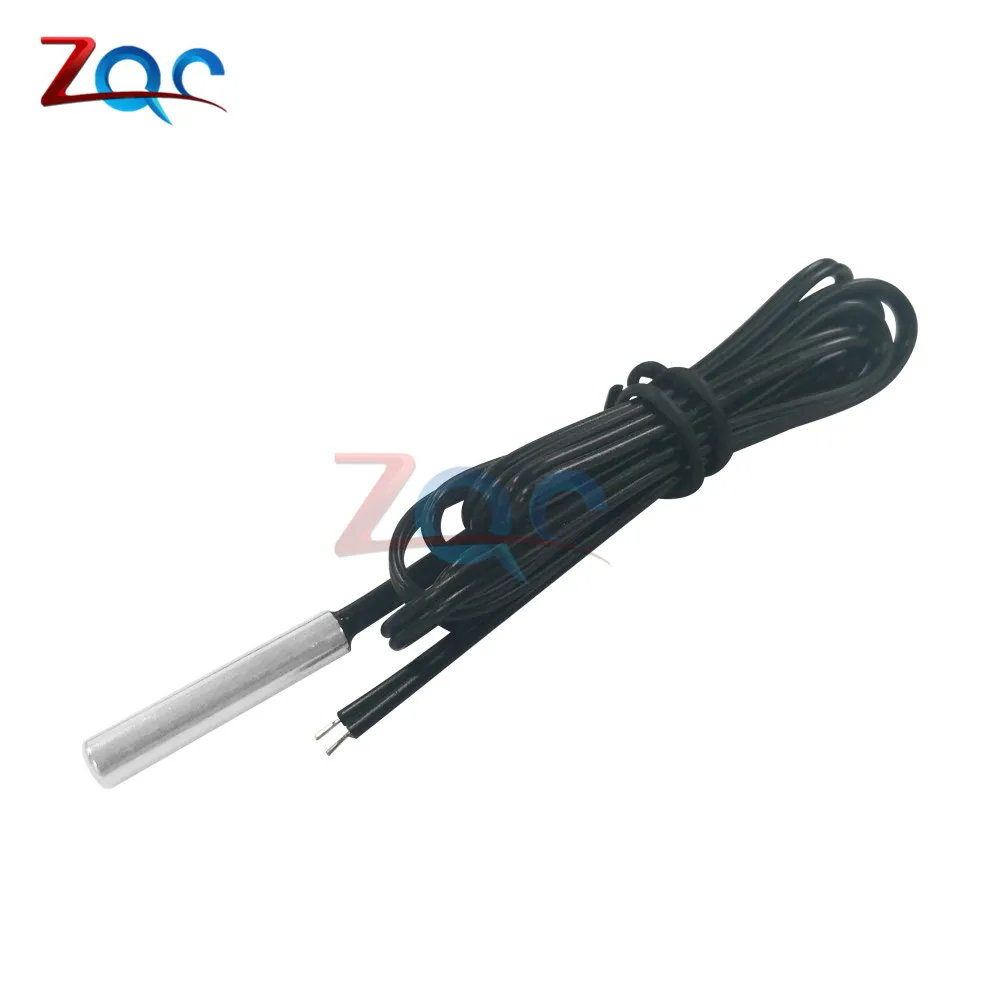

Длина датчика: 2 м (включая зонд)

Размер изделия: 75 (Д) × 34,5 (Ш) × 85 (В) мм

Размер крепления: 71(lL)× 29(W) мм

Параметр:

Диапазон измерения температуры: -50 ℃ ~ 99 ℃

Разрешение: 0,1 ℃

Точность: ± 1 ℃(-50 ℃ ~ 70 ℃)

Задержка срабатывания датчика: 1 минута

Источник питания: AC110V ~ 220V

Потребляемая мощность: <3 Вт

Контактная мощность реле: холодный (10A/AC250V); Тепло (10A/AC250V)

Датчик: NTC 10K (1pce)

Температура окружающей среды: 0 ℃ ~ 60 ℃

Температура хранения: -30 ℃ ~ 75 ℃

Относительная влажность: 20 ~ 85% (без конденсата)

Инструкция для панели

Инструкция по отображению:

Трехзначный светодиодный индикатор + минус цифра + Индикатор состояния светильник (индикатор состояния светильник (холодный, теплый) + набор индикаторов (набор)

Ключевые инструкции:

"S": Ключ для установки;" ▲ ": вверх ключ;" ▼ ": вниз ключ;": ключ для включения и выключения питания

Индикатор-светильник

Инструкция по эксплуатации ключа

1. Способ проверки параметров:

При нормальном рабочем состоянии, нажмите и отпустите кнопку «▲» один раз мгновенно, он отображает значение настройки температуры; Нажмите и отпустите кнопку «▼» один раз мгновенно, он отображает значение разницы. Он возвращается для отображения нормального состояния отображения температуры в 2s.

2. Способ установки параметров:

При нормальном рабочем состоянии контроллера нажмитеS"Ключ для 3s или более для входа в режим изменения параметров, и"Набор”Светильник индикатора, экран отображает первый код меню” F1 ”. Нажмите кнопку «▲», чтобы избежать помех, провод датчика вниз-свинца и питания должен быть сохранен на расстоянии или «▼» ключ для страницы вверх и вниз пункт меню, чтобы найти соответствующий код, нажмите «S”Ключ для отображения значения набора параметров текущего меню. Нажмите и удерживайте кнопкуS», Нажмите кнопку «▲» или «▼» снова, чтобы отрегулировать значение настройки параметров текущего пункта меню. Нажмите и удерживайте обаS"Ключ и" key "ключ или" ▼ "ключ одновременно, чтобы выбрать и быстро отрегулировать значение параметра текущего меню. После завершения настройки нажмите и отпустите кнопку «», чтобы сохранить Измененное значение параметра и вернуться, чтобы отобразить нормальное значение температуры. Если ключ не будет работать в течение 30 секунд, система не сохранит модифицированный параметр, экран снова отобразит нормальную температуру. Экранный дисплей «Er», если ошибка появляется во время сохранения параметров, и вернуться к нормальному рабочему статусу 3 секунды.

3. Восстановление данных системы

При электрификации система будет проверять себя, экран будет отображать «Er», если ошибка выхода, нажмите любую клавишу в это время, и он восстановит значение по умолчанию и войдет в обычный рабочий режим. Рекомендуется сбросить значение параметра в этом состоянии

Инструкция по эксплуатации

При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «» для 3s, чтобы выключить контроллер; Под контролем состояния «off», нажмите и удерживайте кнопку «» для 3s, чтобы включить контроллер.

При нормальном рабочем состоянии контроллера экран отображает текущее значение температуры; Также контроллер может также Переключить режим работы между нагревом и охлаждением.

Контроллер запускает Холодильный шкаф с прохладным индикатор светильник в тех случаях, когда в снятии мерок temperature≥temperature заданное значение + разница значений, и холодильное реле подключен; «cool» индикатор светильник не начнет мигать, это означает, что холодильное оборудование находится под защитой от задержки компрессора; При измерении температуры ≤значение набора температуры, включенный светильник индикатора охлаждения и реле охлаждения отключаются.

Системы начинает нагреваться в тех случаях, когда измерение температуры значение ≤the температуры установленного значения-разница значений» и «тепло» индикатор светильник, и теплового реле подключается; В тех случаях, когда температура измерения ≥ температуры заданных значений светодиодный светильник «тепло» выключен, и тепловое реле отключается.

Инструкция по меню

Описание ошибки

Сигнализация, когда ошибка датчика: контроллер Активирует режим тревоги об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, все состояние работы закрыто зуммером, и дисплей трубки nixie "EE", нажмите любую клавишу, чтобы отменить сигнал тревоги, Система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

Сигнал тревоги при измерении температуры превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибке, когда измерительная температура превышает Диапазон измерения температуры, все состояние бега закрыто сигнальными сигналами, И дисплей трубки nixie "HH", нажмите любую клавишу, чтобы отменить звук тревоги, Система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

Правила безопасности

★Опасность

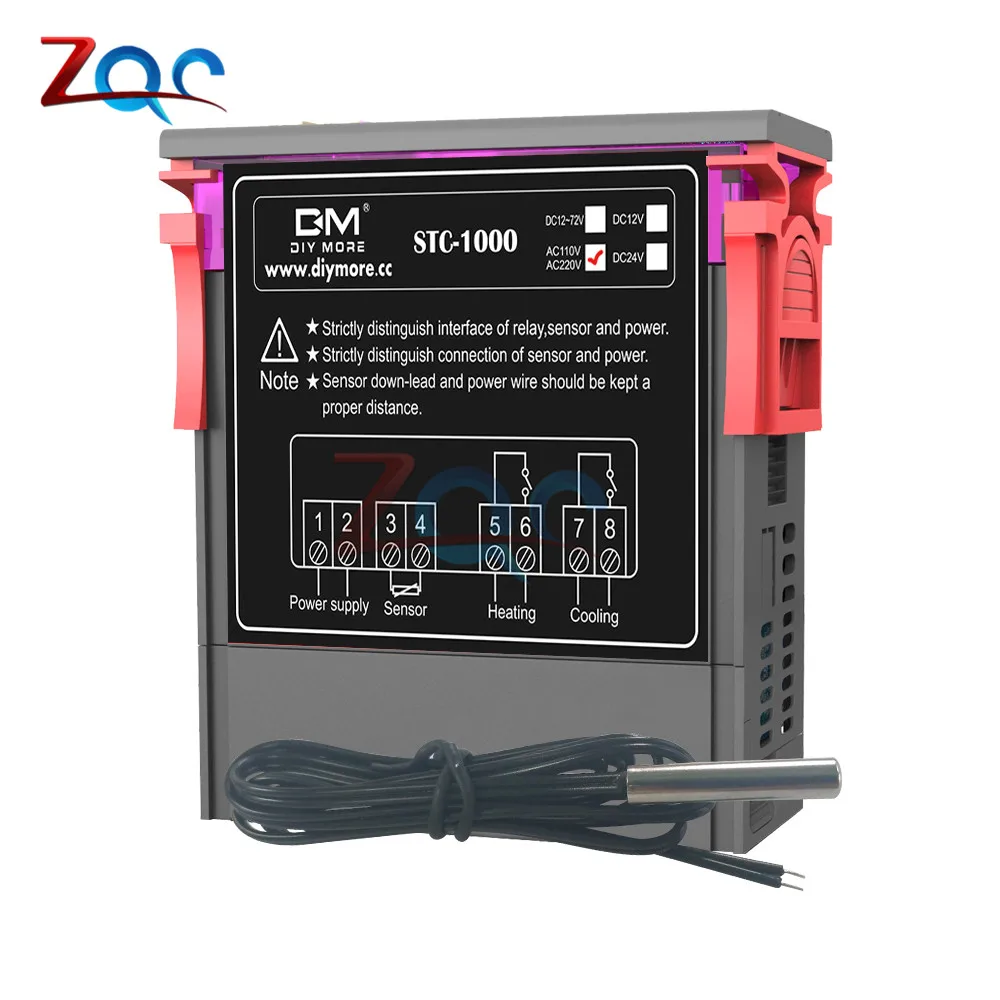

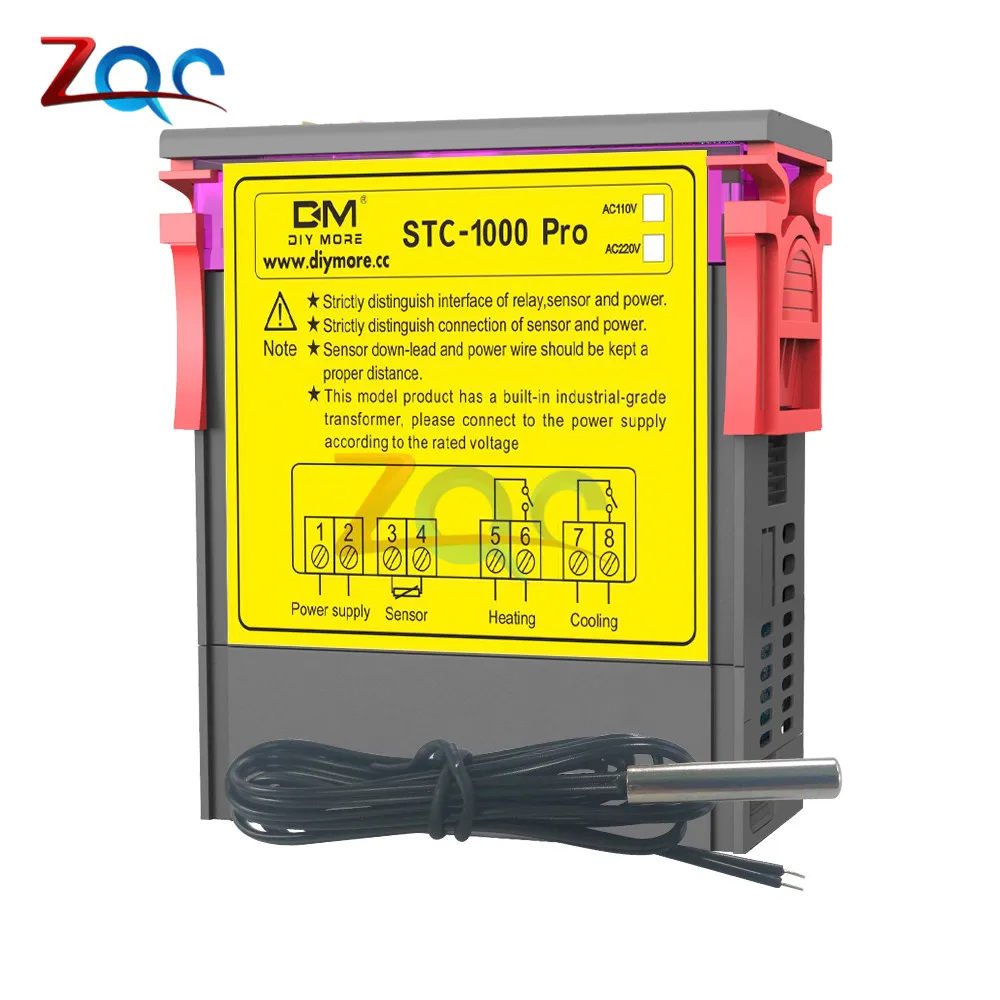

1. Строго отличить датчик вниз-свинец, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильные соединения или перегрузку реле.

2. Опасности: запрещают подключение проводных терминалов без отключения электричества.

★Защита

1. Запрещено использовать машину в условиях повышенной влажности, высокой температуры, сильной электромагнитной помехи или сильной коррозии.

★Уведомление

1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.

2. Чтобы избежать помех, датчик вниз-свинец и провод питания должны быть на расстоянии.
