Модель

A-200AF-5

Выход

Напряжение постоянного тока

5 В

Номинальный ток

40А

Диапазон тока

0 ~ 40A

Номинальная мощность

200 Вт

Пульсация и шум

150mVp-p

Диапазон напряжения

4,75 ~ 5,25 в

Точность напряжения

± 1.0%

Скорость линейной регулировки

± 0.5%

Скорость регулирования нагрузки

± 2%

Время запуска

2000 мс, 50 мс/230VAC load100%

Время хранения (Typ)

20 мс/230VAC load100 %

Вход

Диапазон напряжения

200 ~ 240 В переменного тока

Частотный диапазон

47 ~ 63 Гц

Коэффициент мощности (Typ)

PF≥ 0,5

Efficienc (Typ)

≥ 88%

Ток переменного тока

115 В переменного тока

2.0A

230 В переменного тока

2.0A

Импульсный ток (Typ)

60A/230VAC

Ток утечки

<1мА/230В переменного тока

Защита

Перегрузка

110 ~ 150% Номинальная

Короткое замыкание

Источник питания защищен при коротком замыкании, автоматически восстанавливается после устранения.

Перенапряжение

/

Перегрев

/

Температура

Рабочая температура

-20 ℃ ~ + 50 ℃ (230 В переменного тока)

Рабочая влажность

20 ~ 90% относительной влажности

Ремпература для хранения

-30 ~ + 85 ℃

Влажность строгажа

10 ~ 95% RH без затвердевания

Коэффициент emperature

± 0.03%/℃ (0 ~ 50 ℃)

Сопротивление вибрации

10 ~ 500 Гц, 2G, 10 мин/цикл, X, Y, Z каждые 60 мин

Класс безопасности

Дизайн справочный GB4943-2001, UL1012

Сопротивление давлению

I/P-O/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: выше 50MΩ/500VDC/25 ℃/70% RH

Стандарты EMC

Дизайн referenceb9254 EN55022, класс A

Гармонический ток

Дизайн справки GB17625.1; EN61000-3-2,-3

Электромагнитный допуск

Дизайн EN55024; EN61000-4-2, 3,4, 5,6, 8,11

Прочее

Срок службы

100 000 часов (25 ℃)

Размер

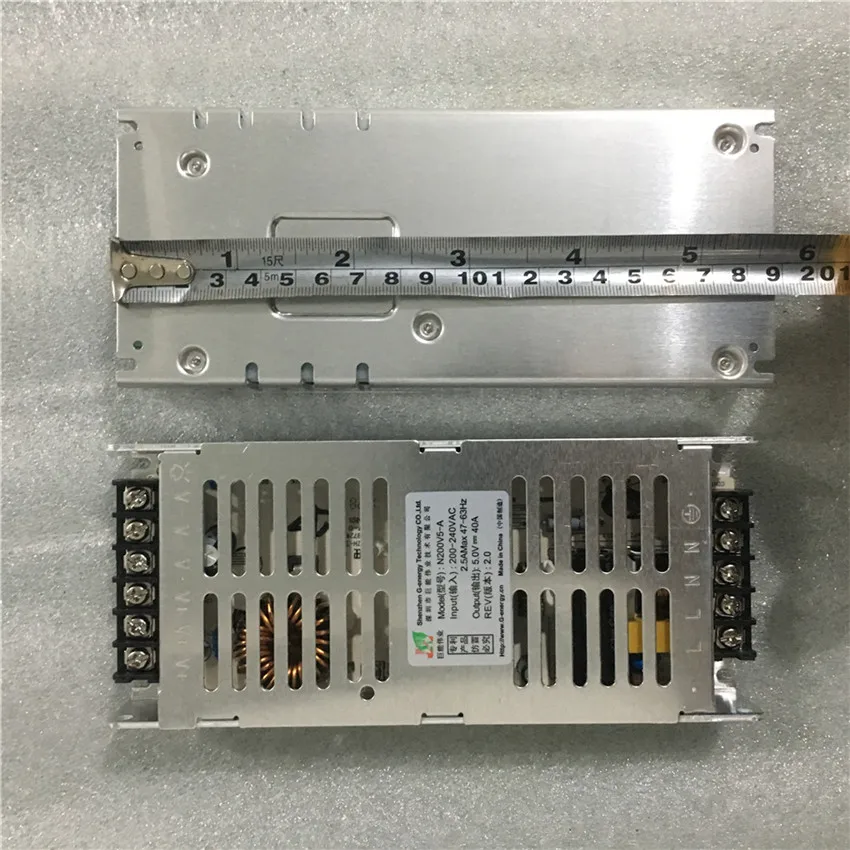

190*82*30 мм (Д * Ш * В)

Вес

0,45 кг/компл.

Примечание

Для продления срока службы рекомендуется установить скидку 30% на нагрузку. Например, если оборудование нуждается в мощности 100 Вт, выбирается источник питания, который не менее 130 Вт.

Метод тестирования импульсного источника питания: используется кабель витой пары a 12 #, и 47 мкФ электролитический конденсатор и 0,1 мкФ высокочастотный конденсатор соединены параллельно на клемме и на осциллографе. Измерение полосы пропускания 20 м.

Все испытания электрических характеристик были завершены в 25 с без специального объяснения. Блок питания считается частью устройства, и тест электромагнитной совместимости должен быть завершен с терминальным оборудованием.
