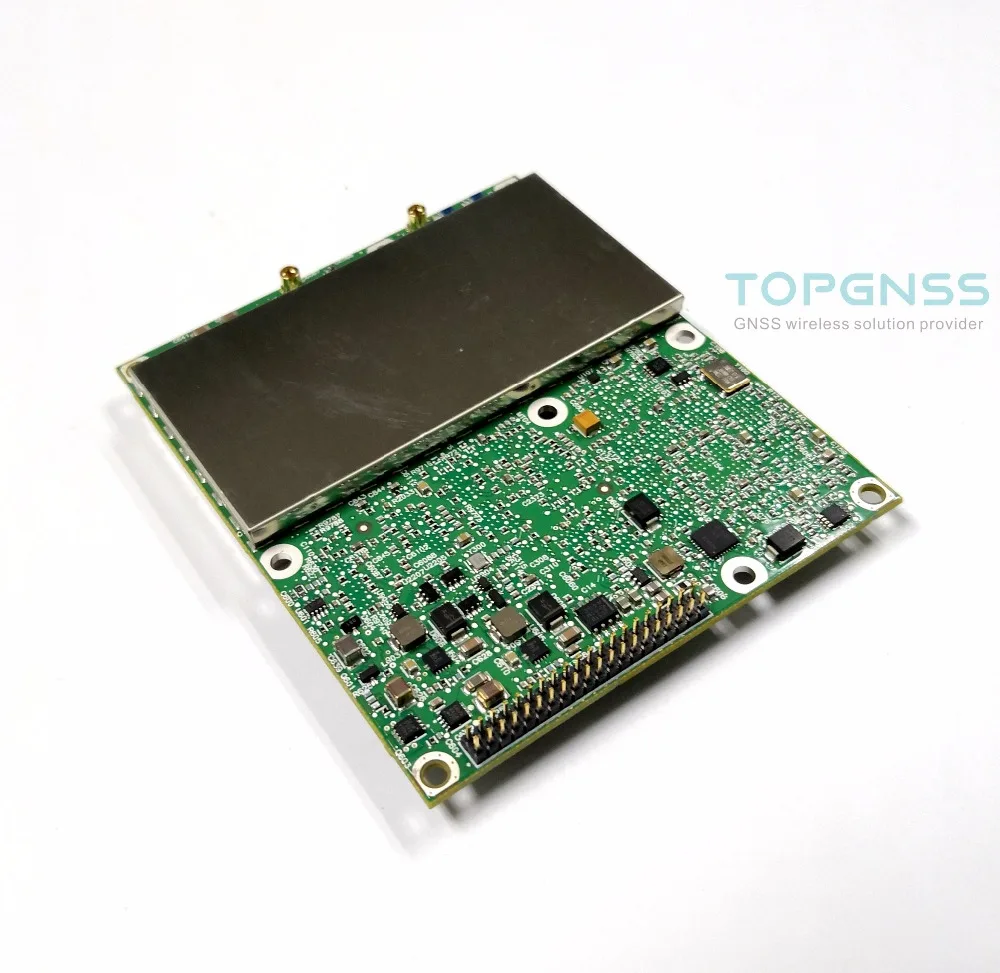

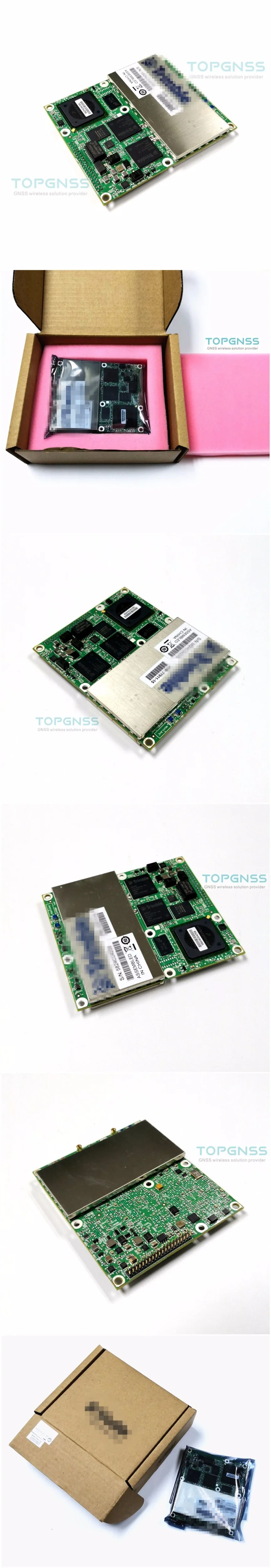

Ориентированный GNSS RTK карточный модуль высокой точности BD982 GPS GLONASS BEI DOU

---

Упаковочный лист: BD982 1 шт

Физические характеристики:

Размеры ................................................... 100 мм X 84,9 мм X 11,6 мм Мощность ................................................... 3,3 V DC + 5%/3%; 2,1 Вт (L1/L2 GPS); 2,3 Вт (L1/L2 GPS и G1/ G2 ГЛОНАСС) Вес ................................................... 92 г Разъем I/O .................................................... 40 контактный интерфейс передачи Антенна ................................................... 2 x MMCX разъем Экологические особенности Температура Рабочая температура ........................................-40 °C до + 75 °C Температура хранения ..........................................-55 °C до + 85 °C Вибрация ............................................... Подгонянный: MIL810F; Работа: случайный 6,2 ГРМ; Предел: случайный 8 ГРМ; Механическому воздействию. ....................................... MIL810D; Эксплуатация: ± 40 г; Ограничение: ± 75

Система GNSS BD982 является одним решением, которое обеспечивает точное позиционирование и направление. Продукт поддерживает новейшие сигналы GNSS и обеспечивает многодисковое базовое RTK между двумя подключенными антеннами и удаленной базовой станцией. Производители OEM и системные интеграторы, которые приобретают модуль BD982, могут гарантировать, что их инвестиции будут надежными, как сейчас, так и в будущем. GNSS BD982 поддерживает сигналы GPS L1/L2/L5 и GLONASS L1/L2 и спутниковые сигналы Beidou B1, B2 и Galileo.

  Используя опции обслуживания OMNISTAR VBS, XP, G2 и HP, BD982 может обеспечить различные уровни производительности GNSS при отсутствии базовой станции до уровня подделки.   Двойной антенный входОдноантенные системы GNSS всегда сталкиваются с проблемами при определении относительного положения антенны для транспортного средства и объекта, который представляет интерес, особенно при низкой динамике. Сигналы могут быть улучшены с помощью внешнего датчика, но дрейф происходит в статических условиях. Измерение направленности с помощью двух антенных ГНСС может решить эти проблемы, а также с экономической точки зрения   Рассмотрим правильный выбор. BD982 поддерживает двойные антенны, подключенные к плате с помощью 220-канальной технологии dual-chip Maxwell 6. Независимые сигналы наблюдения от двух антенн передаются процессору для расчета многозвездной базовой линии RTK. Одно соединение через RS232, USB, Ethernet или может затем обеспечить точное положение на сантиметровом уровне и лучше, чем 1/10 градусов информации о заголовке (2 м базовой линии).   Гибкий интерфейс конфигурацииBD982 легко интегрируется и надевается. Клиенты будут иметь высокоскоростную передачу данных и конфигурацию через стандартный веб-браузер через Бортовой интерфейс Ethernet. Как и другие встроенные технологии Trimble, простые в использовании команды программного обеспечения упрощают процесс интеграции и сокращают время разработки. Все программное обеспечение имеет функцию обновления пароля, которая позволяет обновить соответствующие функции по мере необходимости изменения вашего приложения.   Компактный дизайнКомпактный размер BD982 делает его идеальным для применений где вес продукта высок. BD982 тщательно протестирован и его надежность в суровых условиях достаточна для удовлетворения ваших ожиданий в отношении продуктов Trimble.• Позиционирование антенны на основе 220 каналов Maxwell 6 чип:GPS: Синхронный L1 C/A, L2E, L2C, L5ГЛОНАСС: Синхронный L1 C/A, L1 P, L2 C/A, L2 PBeidou: Синхронный B1, B2GALILEO: Синхронный L1 BOC, E5A, E5B, E5AltBOCSBAS: Синхронный L1 C/A, L5GIOVE-A: Синхронный L1 BOC, E5A, E5B, E5AltBOC1GIOVE-B: Синхронный L1 CBOC, E5A, E5B, E5AltBOC1• Векторная антенна на основе другого чипа 220 каналов Maxwell 6:GPS: Синхронный L1 C/A, L2E, L2C,ГЛОНАСС: Синхронный L1 C/A, L1 P, L2 C/A, L2 PBeiDou: Синхронизация B1• Технология Trimble Maxwell 6 Advanced Civil Measure GNSS• Высокоточный мультикоррелятор для измерений псевдоража GNSS• Нефильтрованные, неразглаживаемые псевдоранговые данные измерений для низкого уровня шума, низкой многоточечной ошибки, низкой корреляции времени и высокой динамической реакции• Измерение фазы несущей системы с очень низким уровнем шума с точностью <1 мм в диапазоне частот 1 Гц• Соотношение сигнал/шум, сообщаемое в дБ-Гц• Применение зрелой технологии отслеживания низкого уровня Tianbao• Время инициализации 3 обычно составляет <10 секунд• Надежность инициализации 3 обычно> 99.9%• Один USB выход• Можно порт• Один Ethernet порт LAN:-Поддержка подключения 10BaseT/100BaseT сетей-Выполняет все функции с одним IP адресомСинхронизация-включая доступ к веб-графическому интерфейсу и поток исходных данных-Поддержка сетевой протокол> HTTP (веб-графический пользовательский интерфейс)› NTP сервер> NMEA, GSOF, CMR и т. д. на основе TCP/IP или UDP> NTripCaster, NTripClient, NTripClient> Поиск службы mDNS/uPnP› Динамический DNS› Оповещения по электронной почтеGoogle Earth сети ПоддержкаПоддержка внешних модемов на основе PPP• 4 порта RS232-Скорость передачи данных до 460800• 1 Гц, 2 Гц, 5 Гц, 10 Гц, 20 и 50 Гц выходы позиционирования (в зависимости от вариантов установки)• Исходное измерение и позиционирование до 50 ГцКонтрольным выходом ................ CMR, CMR +, RTCM 2,1, 2,2, 2,3, 3,0, 3,2Навигации выход ............... ASCII: NMEA-0183 GSV, AVR, RMC, HDT,VGK, VHD, ROT, GGK, GGA, GSA, ZDA, VTG, GST, PJT,PJK, BPQ, GLL, GRS, GBS и Binary: Trimble GSOF• Программное обеспечение-Веб-браузер HTML: Интернет-проводник 7,0 или выше-Firefox 3,5 или более поздней версии-Сафари 4,0-Opera 9-Google Chrome• 1 импульсный выход в секунду• Поддержка ввода тегов событийСветодиодный драйвер поддержка .................................... 3 (отображение мощности, Спутниковое отслеживание и дифференциальные данные)
