1Обзор

КТСерия дозирующий насос представляет собой мембранный дозирующий насос с микропроцессорным управлением, регулируемой частотой и тактом, рабочее время может быть установлено в соответствии с потребностями, электромагнитным приводом. Он используется для измерения доставки различных жидкостей.

2Принцип работы

Электромагнитный толкатель приводит диафрагму в головку насоса, что приводит к изменению объема и давления головки насоса. Изменение давления вызывает открытие и закрытие всасывающего клапана и выпускной клапана, а также реализует количественное всасывание и сброс жидкости.

КТНоминальное смещение измерительных насосов серии1-15L/чВ диапазоне, соответствующее Максимальное рабочее давление10-3BAR. Выходной поток насоса может регулироваться в соответствии с кнопкой частоты или регулировочным винтом длины хода.Светодиодные лампыСветодиод указывает состояние работы.

3И технические параметры

3,1Общие параметры

Точность повторного измерения: в пределах действия2%

Температура окружающей среды:От-10 до 45Градусов по Цельсию

Средний Размер зерна: менее1 мм

Средняя Вязкость: менее800 мм/S2

Источник питания:220V50HZ-10%,10%

Мощность:16 W

Класс изоляции:IP65

Фиксированное время:0,5 ~ 100Час

3,2Материал стол

Диафрагма:PTFE

Головка насоса:ПВХ,PP

Односторонний клапан:ПВХ,PP

Донный клапан фильтра:ПВХ,PP

Jet клапан:ПВХ,PP

Шланг:ПВХ,PE,PTFE

Набор герметичных деталей:EPDM,FPM,PTFE

3,3Производительность параметр

КТСерия электромагнитных мембранных дозирующих насосов: Ручная регулировка длины хода и рабочей частоты, установка рабочего времени, цифровой трубчатый дисплей Рабочая частота и установка времени(0,5 ~ 100Час)Он установлен в качестве0,00Время является неправильным.

4Эксплуатация и установка

4,1ПрессR/SНажатием клавиши мембранный дозирующий насос

4,2ПрессDeltaКлюч регулирует рабочую частоту и время установки дозирующего насоса.

4,3Частота мигания люминесцентной трубки соответствует рабочей частоте дозирующего насоса.

6Меры предосторожности

6.1CTДозирующий насос не должен быть отремонтирован запасными частями, кроме оригинальной фабрики. В противном случае последствия травм персонала и повреждения машины, вызванные этим, несет пользователь.

6,2Если носитель дозирующего насоса опасен или неизвестен, оператор должен принять оборудование безопасности при эксплуатации или обслуживании дозирующего насоса.

6,3Дозирующий насос должен быть протестирован на заводе. В головке насоса может быть остаточная вода. Если измерительный насос не может связаться с водой, вода должна быть удалена перед установкой.

6,4Когда дозирующий насос обслуживает, выпускная труба должна быть выпущена, а Внутренняя полость насоса должна быть очищена водой.

6,5Перед ремонтом мощность измерительного насоса должна быть отключена, и электрическое управление должно осуществляться квалифицированными электриками.

6,6Только квалифицированный персонал может поддерживать дозирующие насосы.

7Установка

7,1Насосная установка

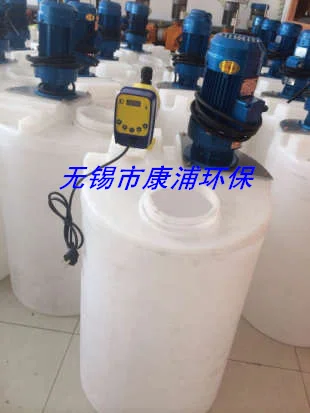

7.1.1Дозирующий насос крепится на бочке или кронштейне болтами и прокладками.

7.1.2Вход и выход измерительного насоса должны быть вертикальными при установке.

7.1.3Вертикальное расстояние впускного трубопровода не должно быть слишком длинным, но должно быть в диапазоне всасывания дозирующего насоса; Нижний клапан впускного трубопровода должен быть на определенном расстоянии от ствола.

7.1.4Подключите выпускную трубу с инжекторным клапаном, а давление в точке зарядки выше, чем в час гидростатического давления, добавив клапан обратного давления или антисифонный клапан.

7,2Соединение шланга

7.2.1Подходит для гайки и зажима шланга.

7.2.2Вставьте сопло в шланг и, при необходимости, слегка Расширьте разлом шланга.

7.2.3Прикрутите гайку соединения к соединителю.

7,3Для подключения к сети

7.3.1Подключите разъем питания к розетке.

7.3.2Напряжение питания должно соответствовать напряжению на этикетке измерительного насоса.

7,4Пуска

7.4.1Установите время измерения и частоту хода в соответствии с потребностями и начните дозировать насос.

7.4.2Ослабьте гайку розетки дозирующего насоса.

7.4.3После дозирования насос сливает жидкость, затягивает гайку.

8Техническое обслуживание

8,1Регулярно проверяйте, является ли болт твердым.

8,2Регулярно проверяйте соединение впускных и выпускных трубопроводов.

8,3Регулярно проверяйте уровень жидкости в резервуаре жидкости.

8,4Регулярно проверяются клапаны и фильтры.

8,5В течение длительного времени, он должен быть очищен и помещен.

9Техническое обслуживание руководство

9,1Ослабление соединения: затяните соединитель.

9,2Обрыв шланга: замена шланга.

9,3Утечка головки насоса: Закрепите болты головки насоса или замените уплотнительные кольца.

9,4Действие дозирующего насоса, но не может добавить лекарство: очистка или замена импортного и экспортного одностороннего клапана, проверьте чистящий фильтр.

9,5Цифровая трубка не яркая, дозирующий насос не работает: проверьте источник питания; проверьте предохранитель, не можете найти проблему, пожалуйста, удалите Дозирующий агент насоса или фабрику.

9,6Цифровой трубчатый светильник, дозирующий насос не работает: демонтаж дозирующего насоса или отправка фабрики.
