Характеристики

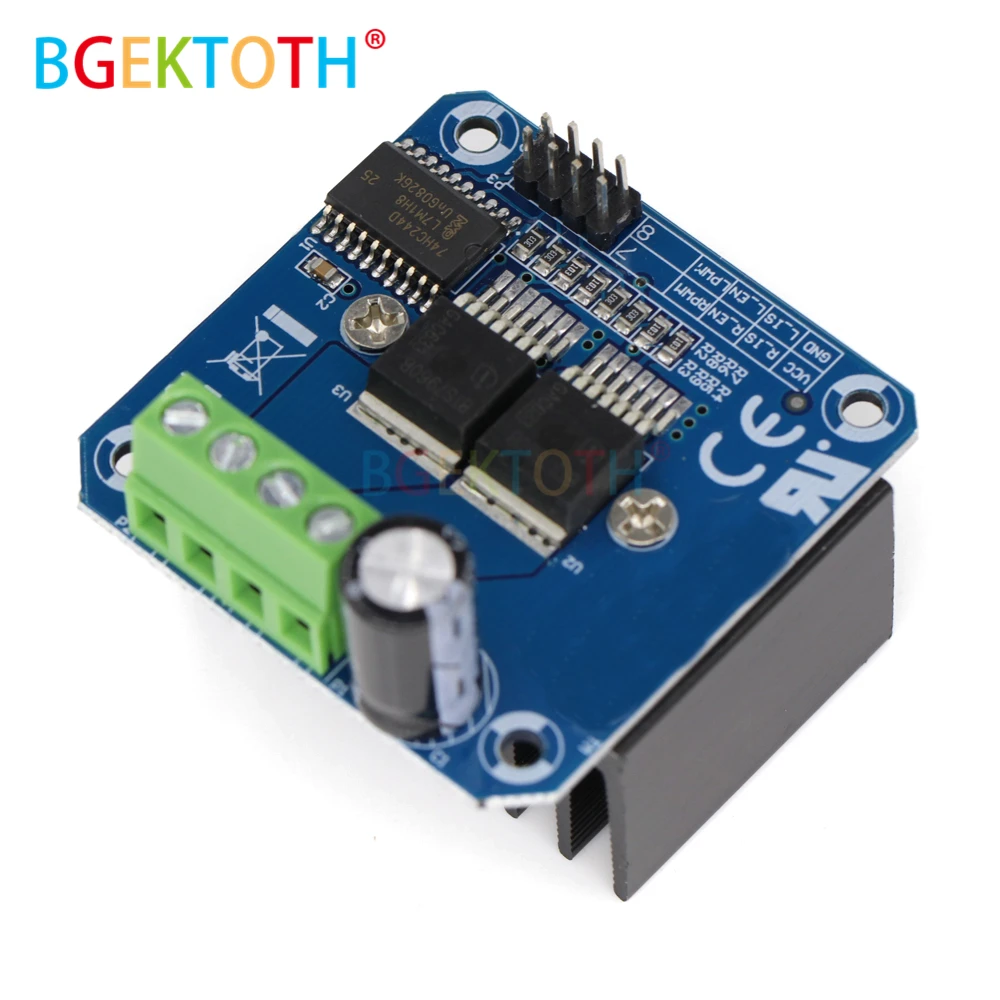

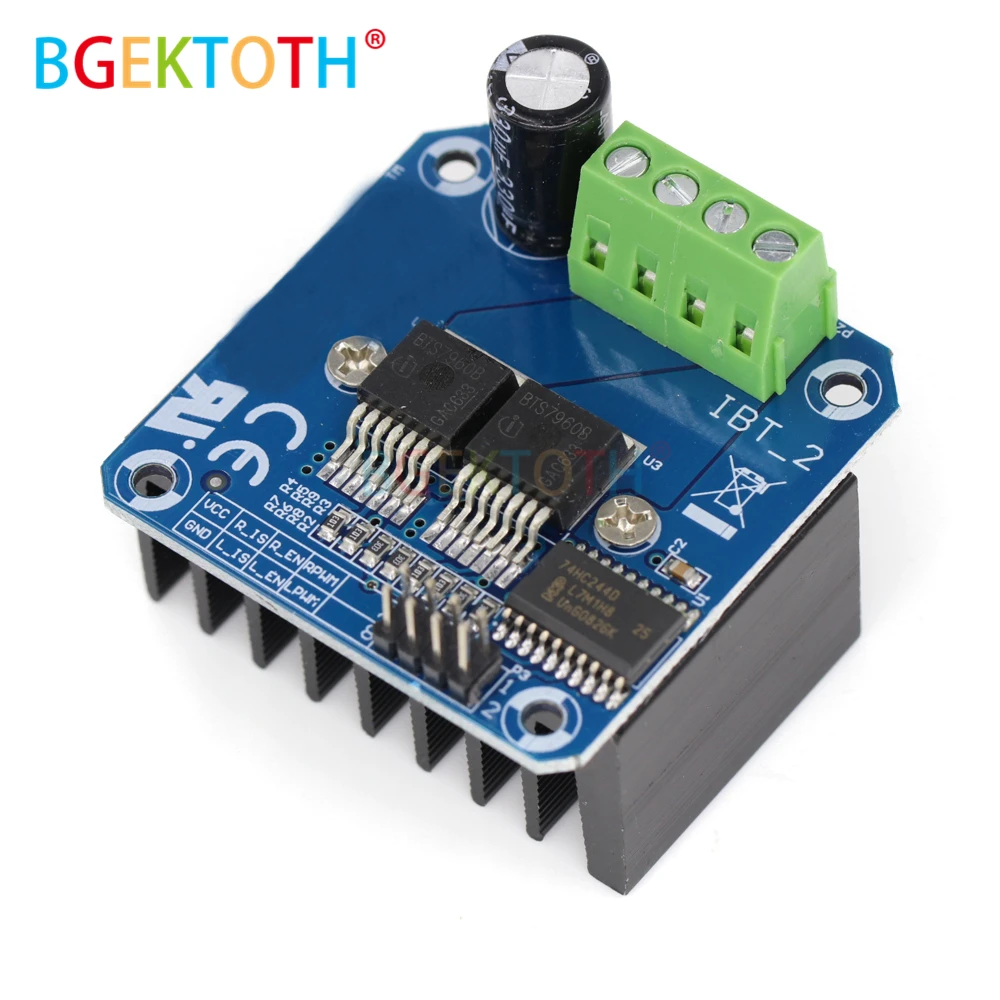

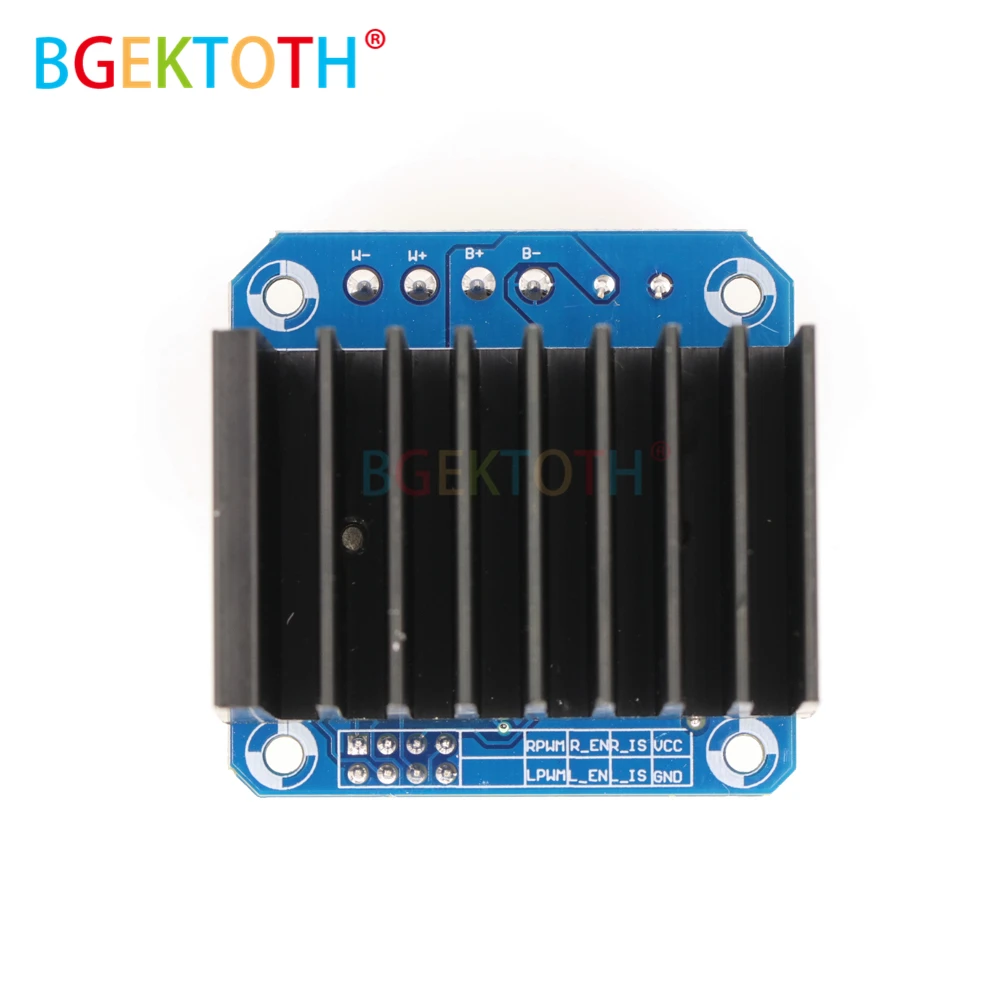

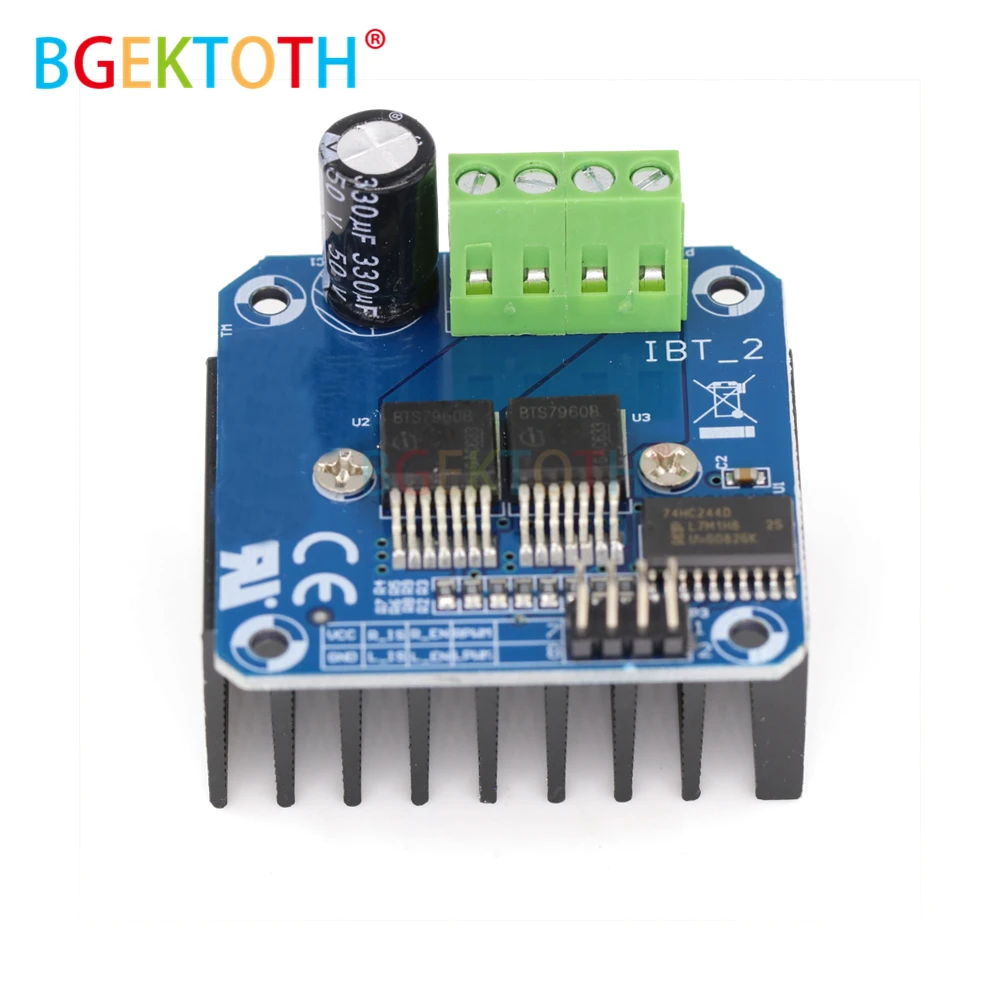

Двойной BTS7960 43A H bridge модуль драйвера двигателя высокой мощности/diy Диагностика
История изменения цены
*Текущая стоимость 425,42 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-18-2026 | 540.60 руб. | 551.1 руб. | 545.5 руб. |
| Jan-18-2026 | 438.85 руб. | 447.76 руб. | 442.5 руб. |
| Dec-18-2025 | 531.8 руб. | 542.21 руб. | 536.5 руб. |
| Nov-18-2025 | 527.83 руб. | 538.97 руб. | 532.5 руб. |
| Oct-18-2025 | 421.74 руб. | 429.49 руб. | 425 руб. |
| Sep-18-2025 | 519.90 руб. | 529.83 руб. | 524 руб. |
| Aug-18-2025 | 514.8 руб. | 524.74 руб. | 519 руб. |
| Jul-18-2025 | 510.27 руб. | 520.99 руб. | 515 руб. |
Описание товара

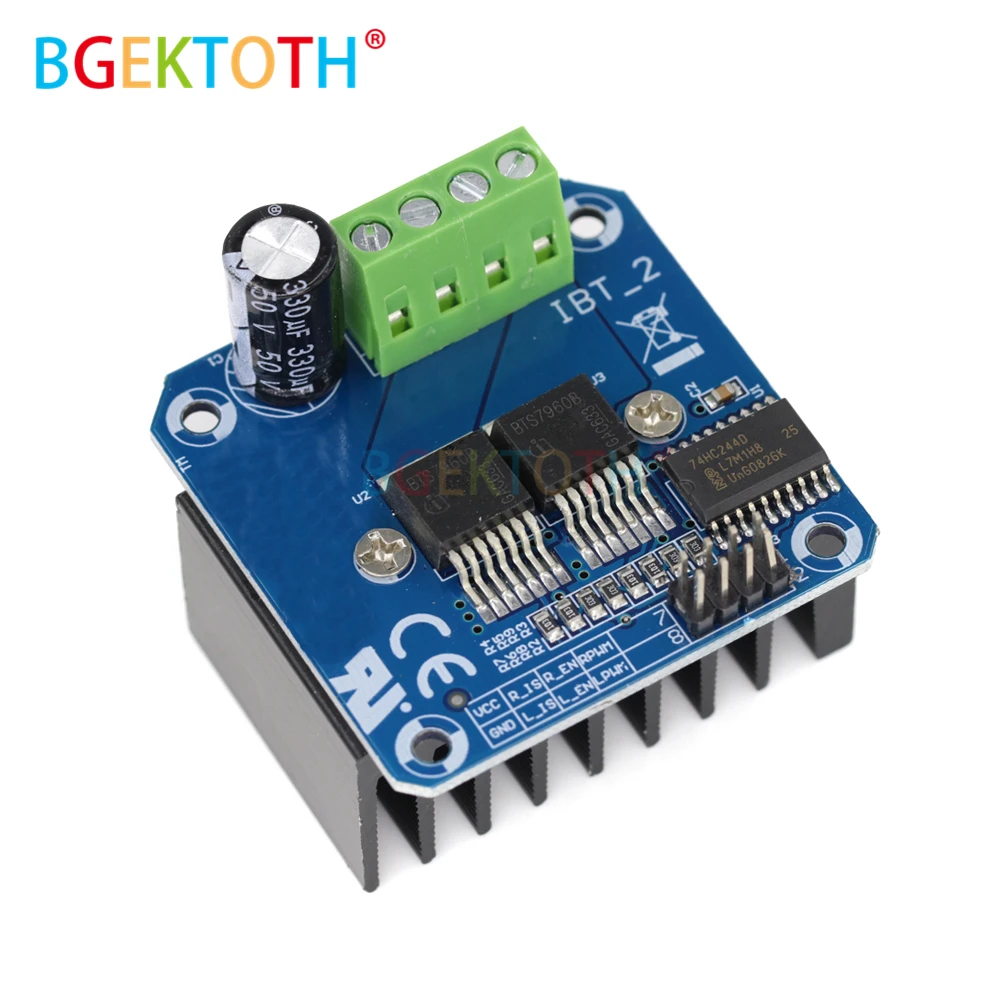

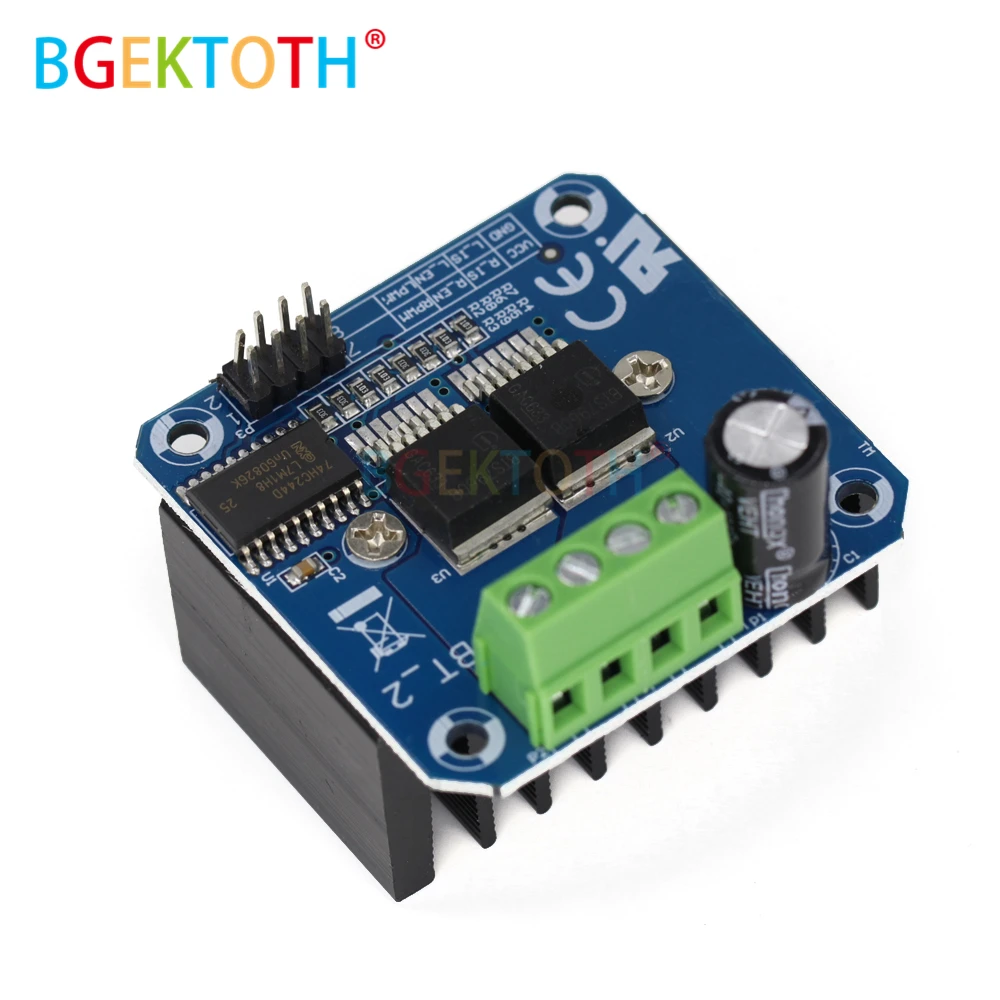

BTS7960B H-bridge 43A мощный модуль драйвера двигателя обзор:
Этот драйвер использует чипы BTS7960, состоящие из высокомощного привода, полного модуля драйвера h-моста с тепловой защитой от перегрузки по току. Двойная схема драйвера BTS7960 H-bridge с сильным приводом и торможением, эффективно изолируя микроконтроллер и драйвер двигателя! Сильноточный 43A
Особенности:
Двойной BTS7960 большой ток (43 A) H драйвер моста;
5 в изоляция с MCU и эффективно защищает MCU;
5 В индикатор питания на плате;
Индикация напряжения выходного конца двигателя;
Может припаять теплоотвод;

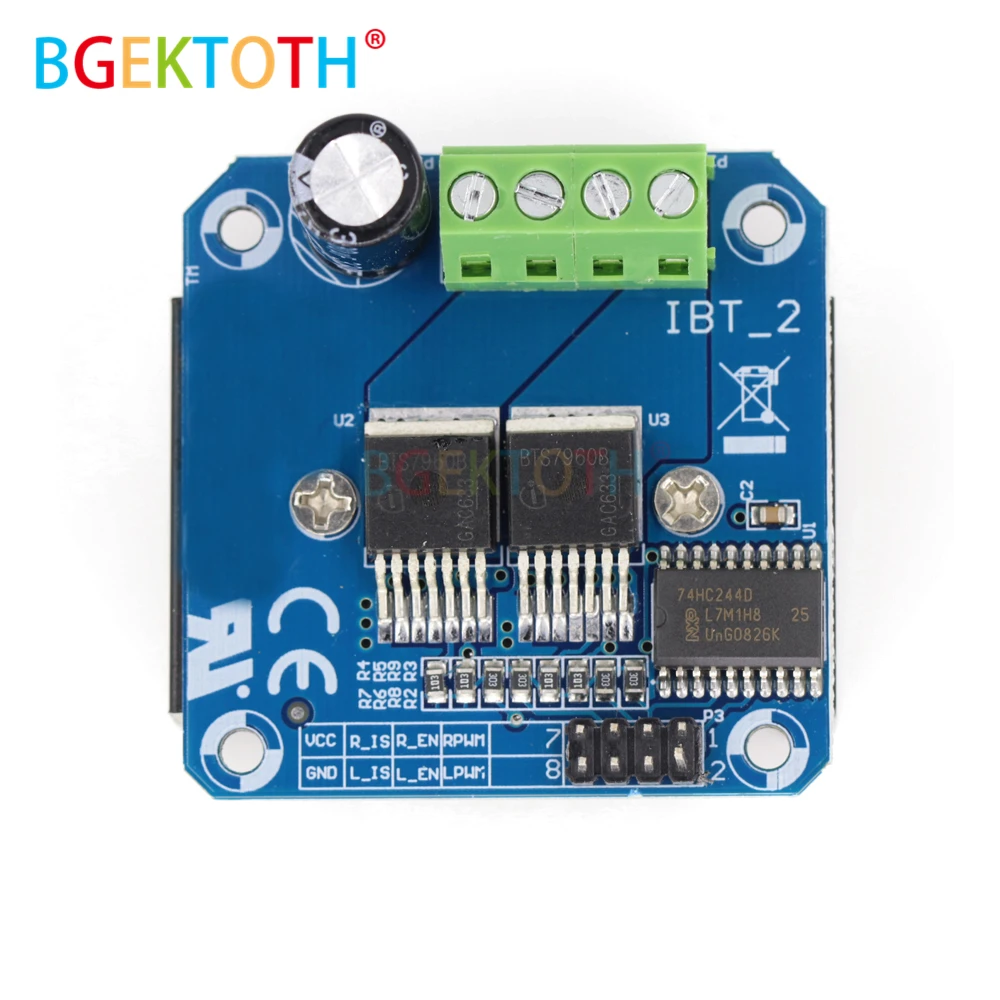

Определение типа:
1. Ршим: правый поворот ШИМ
2. LPWM: левый поворот PWM
3. R_EN: включить правый поворот (высокая активность)
4. L_EN: включить левый поворот (высокая активность)
5. R_IS: правый поворот ток Предупреждение (может оставить плавающий)
6. L_IS Предупреждение предупреждение о силе тока (может оставить плавающий)
7. VCC: (5 В)
8. GND
Подключение:
Способ 1:
VCC: 5 В от микроконтроллера (MCU)
GND: GND от микроконтроллера (MCU)
L_PWM: PWM или 5 В от микроконтроллера (MCU) для поворотов CCW(CW)
R_PWM: PWM или 5 В от микроконтроллера (MCU) для поворотов CW(CCW)
R_EN и L_EN: 5 В от микроконтроллера (MCU)
Метод 2:
VCC: 5 В от микроконтроллера (MCU)
GND: GND от микроконтроллера (MCU)
L_PWM: 5 В от микроконтроллера (MCU) для поворотов CCW(CW)
R_PWM: 5 В от микроконтроллера (MCU) для поворотов CW(CCW)
R_EN и L_EN: ШИМ от микроконтроллера (MCU)
Просто нужно четыре линии от MCU до модуля драйвера (GND. 5V. PWM1. PWM2);
Изоляционный чип 5 в источник питания (можно поделиться с MCU 5 В);
Размеры: на возраст размер на 4*5*1,2 см;
Возможность обратного хода двигателя вперед, две входные частоты ШИМ до 25 кГц;
Два тепловых потока, проходящих через выход сигнала ошибки;
Изолированный Блок питания 5 В (можно использовать совместно с MCU 5 В), также можно использовать Бортовой Блок питания 5 В;
Напряжение питания 5,5 V 27V;
