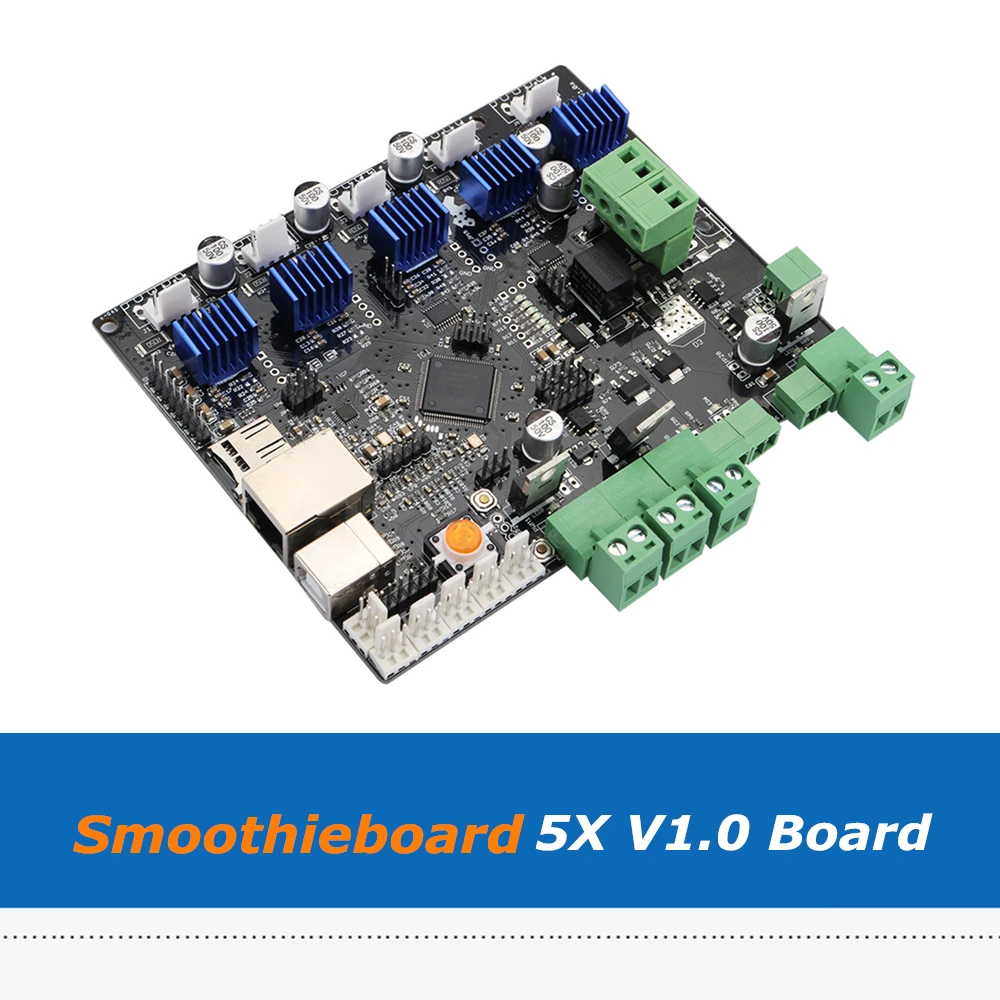

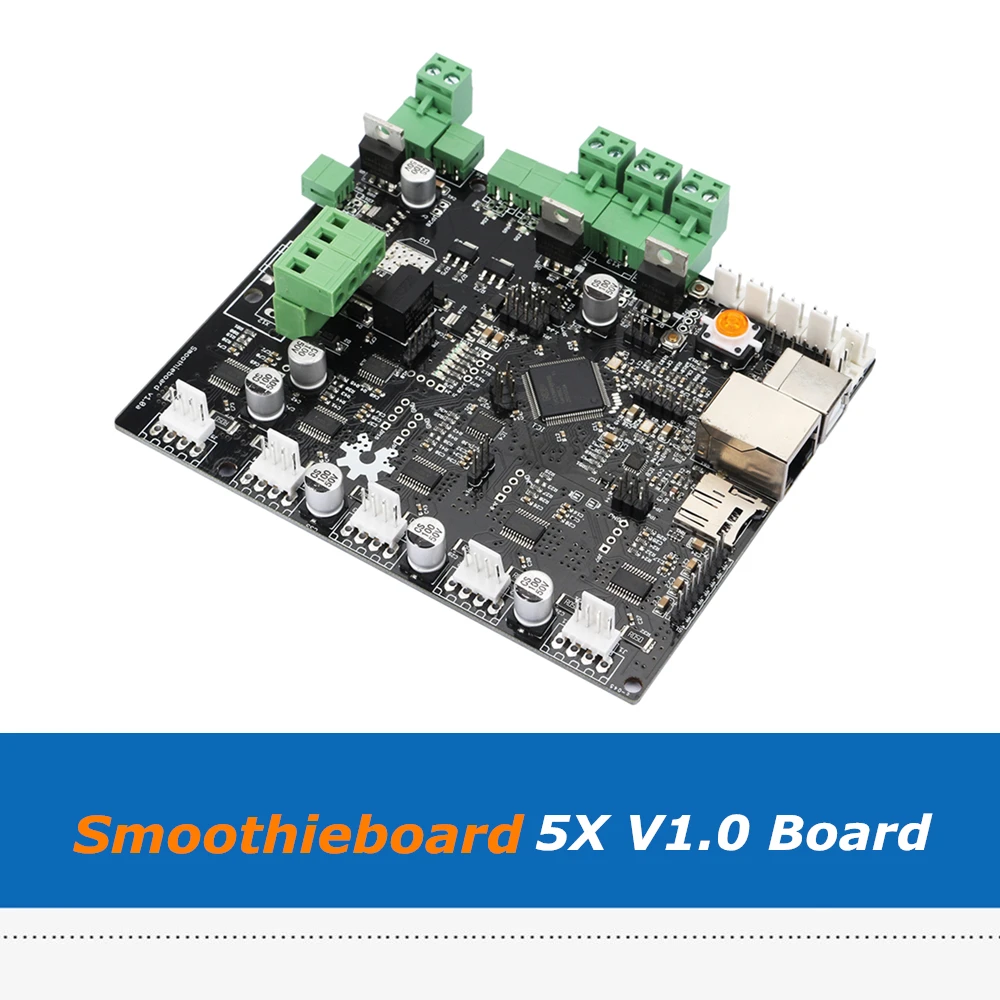

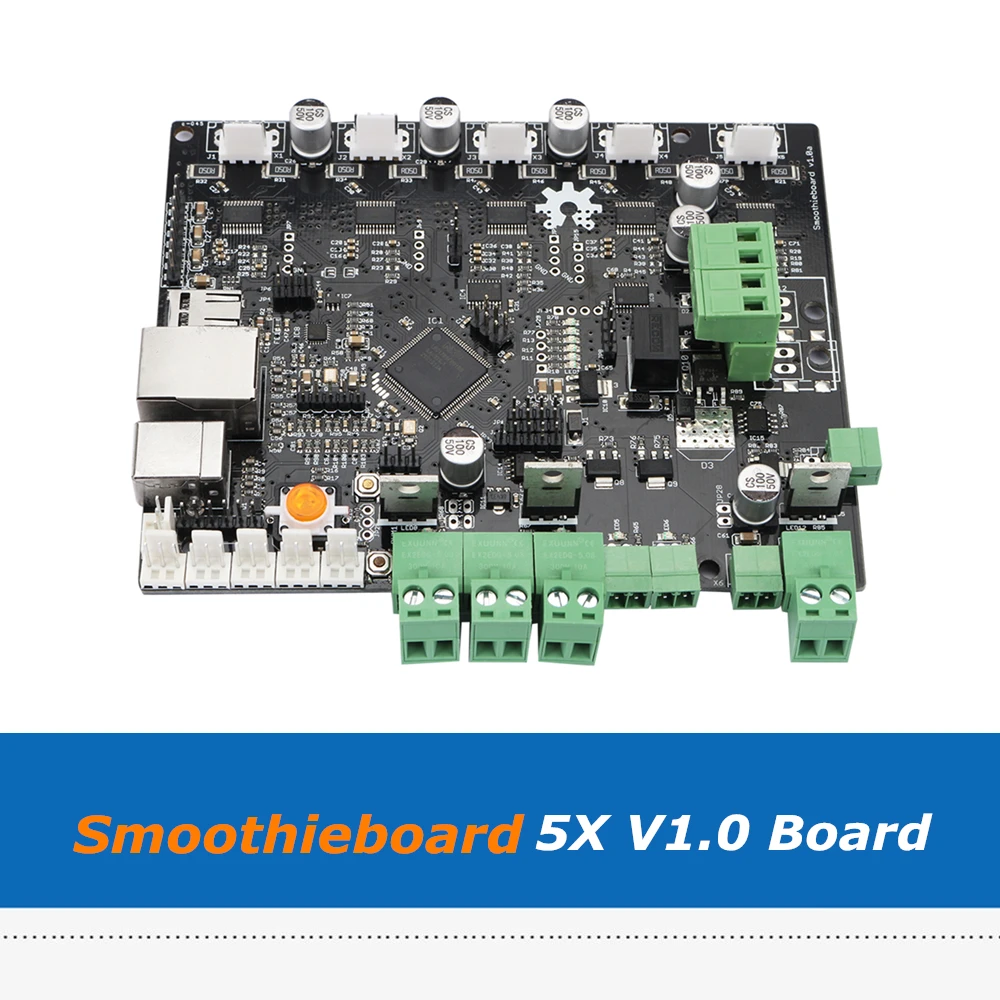

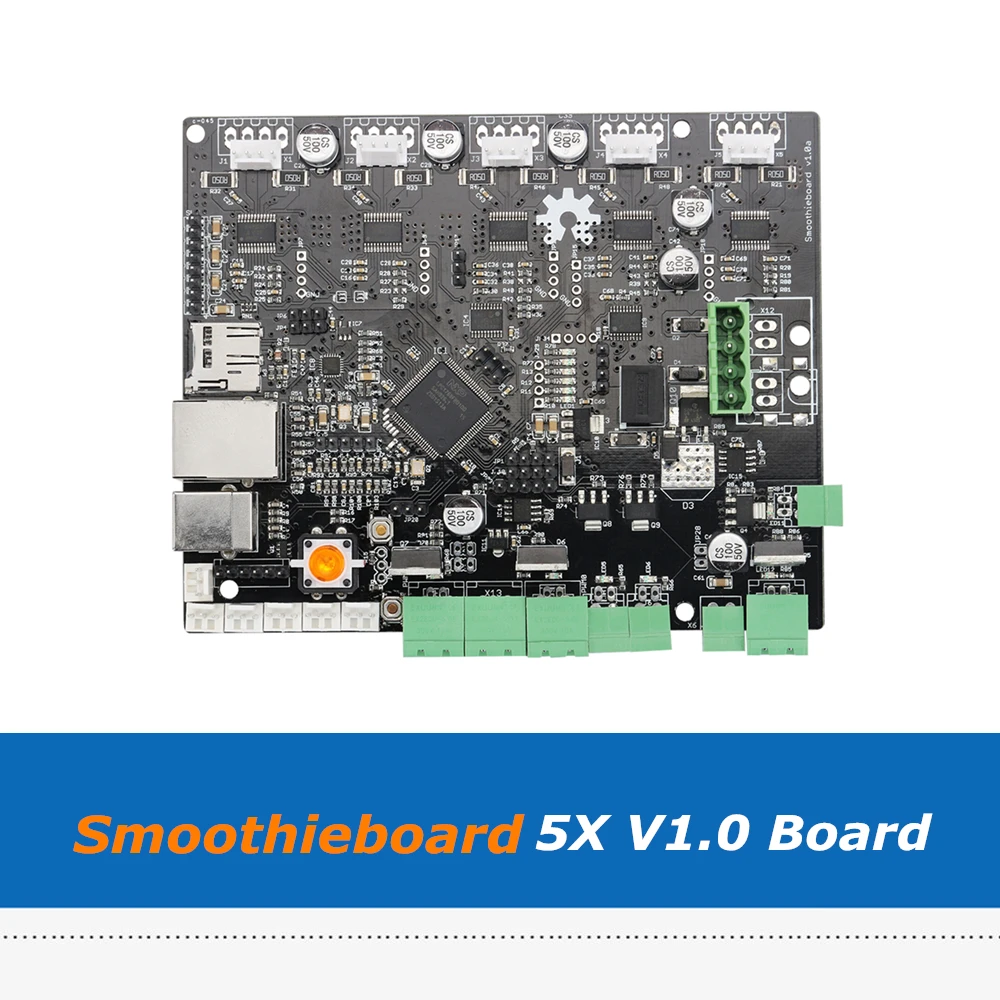

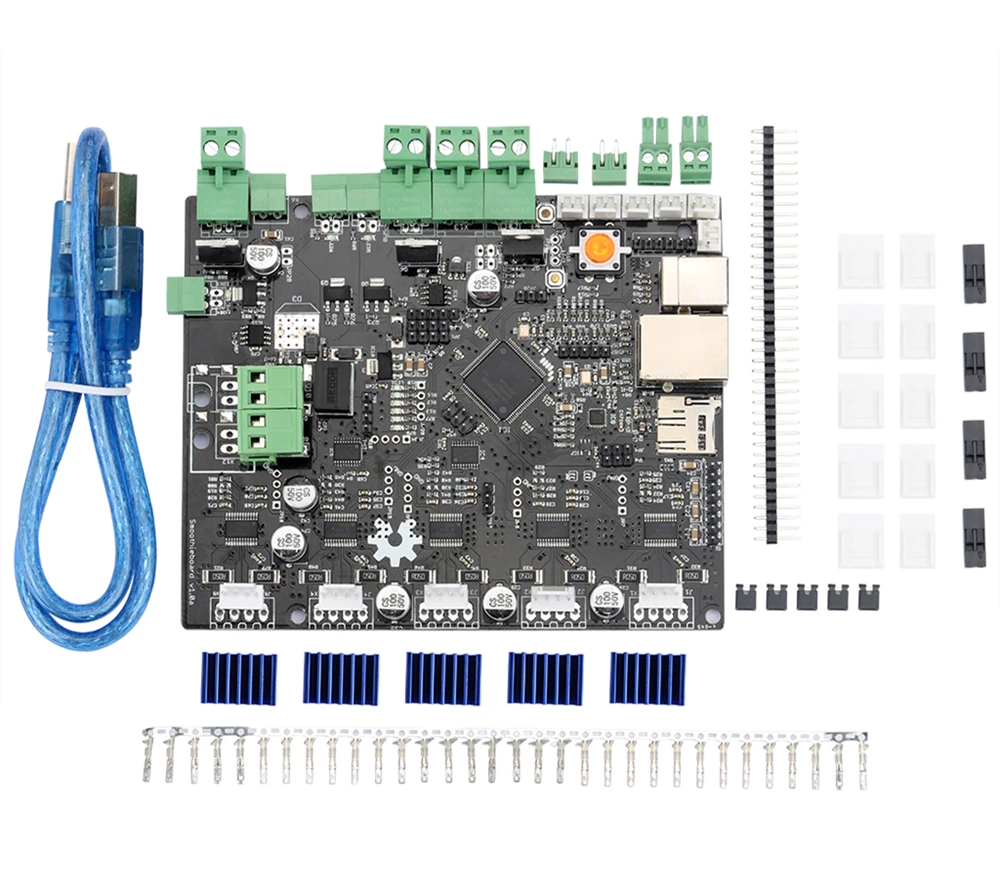

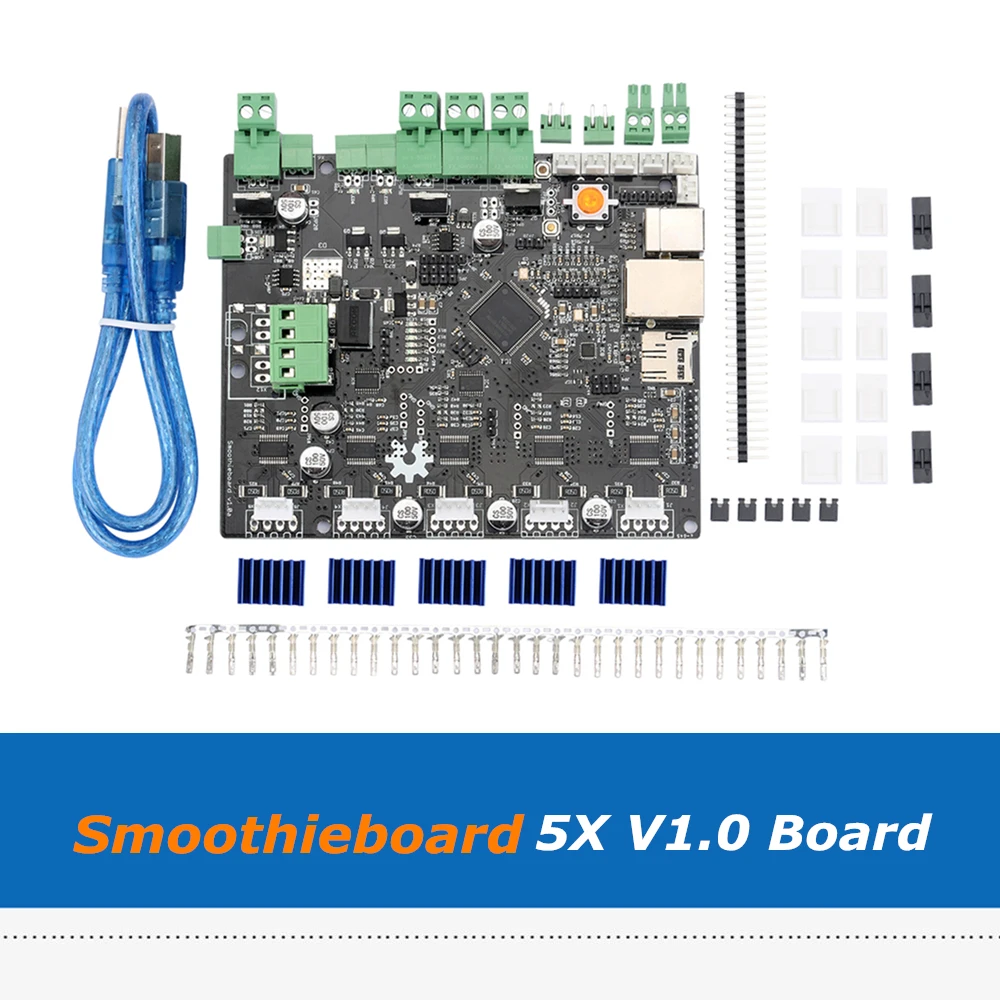

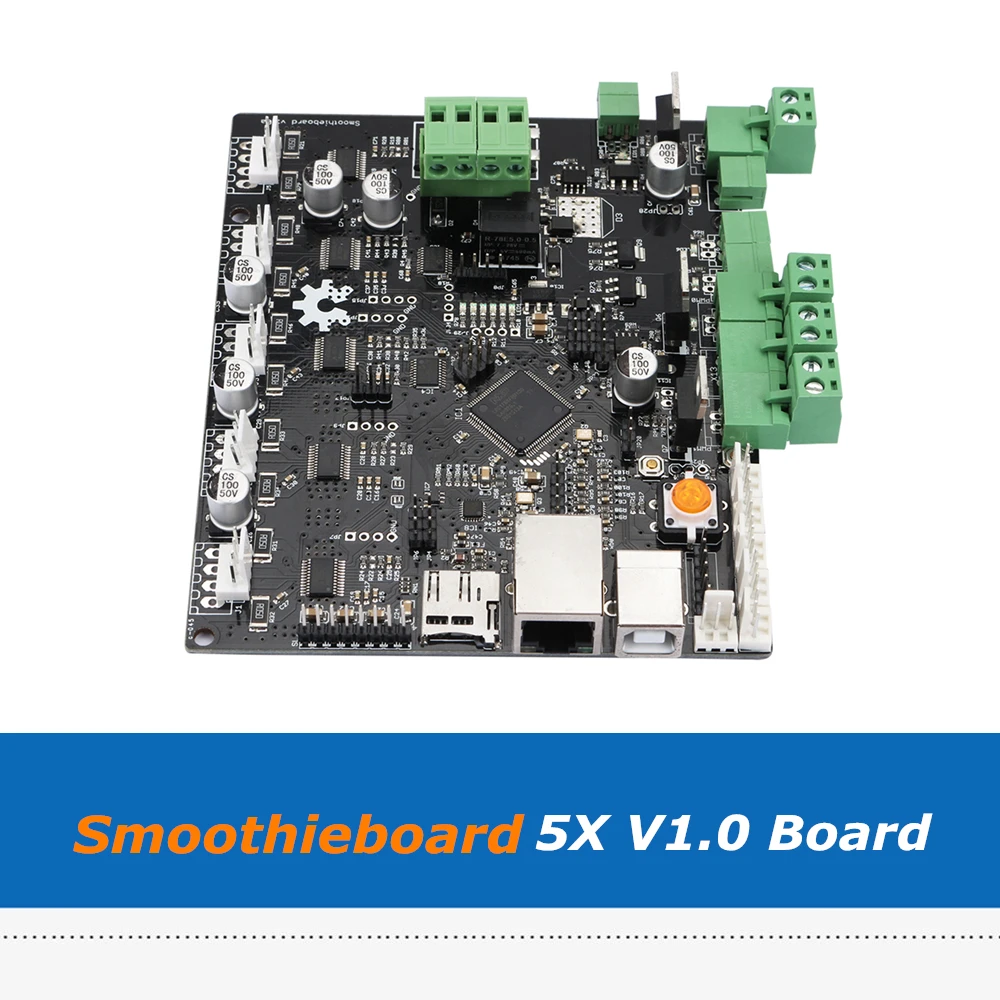

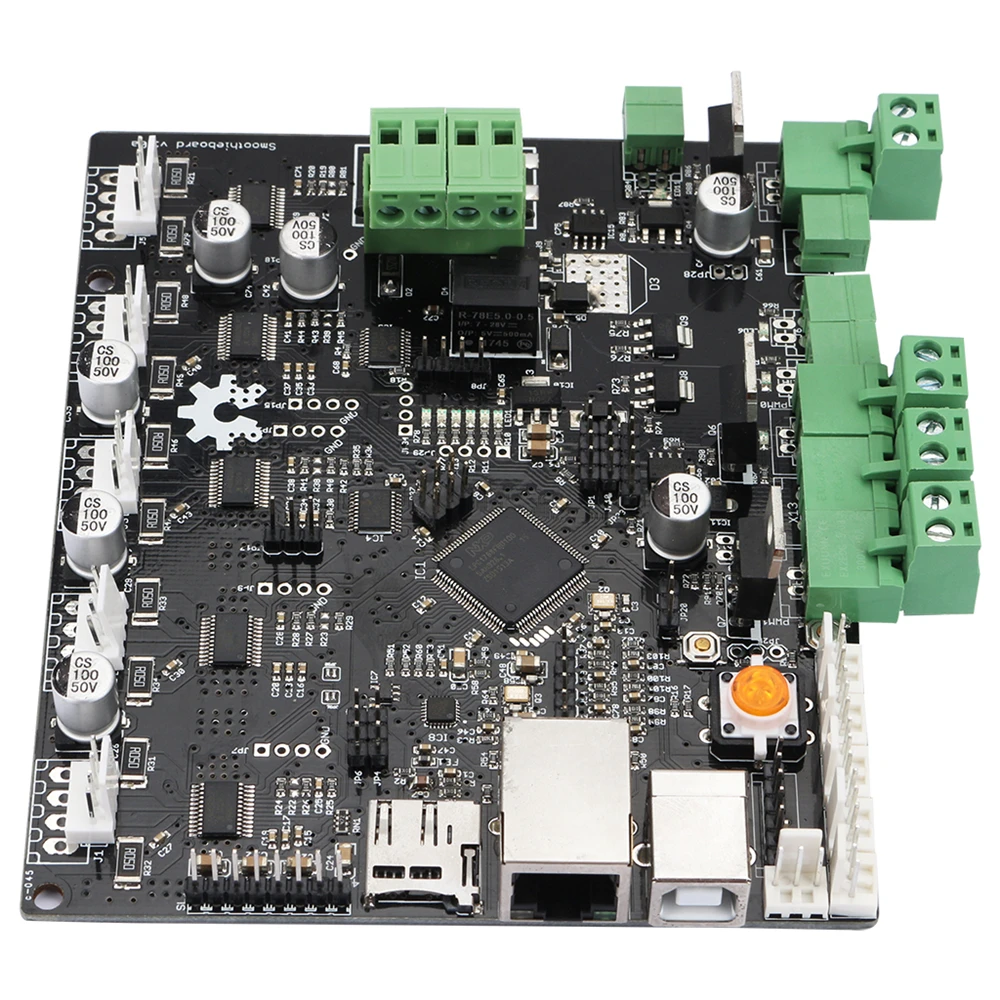

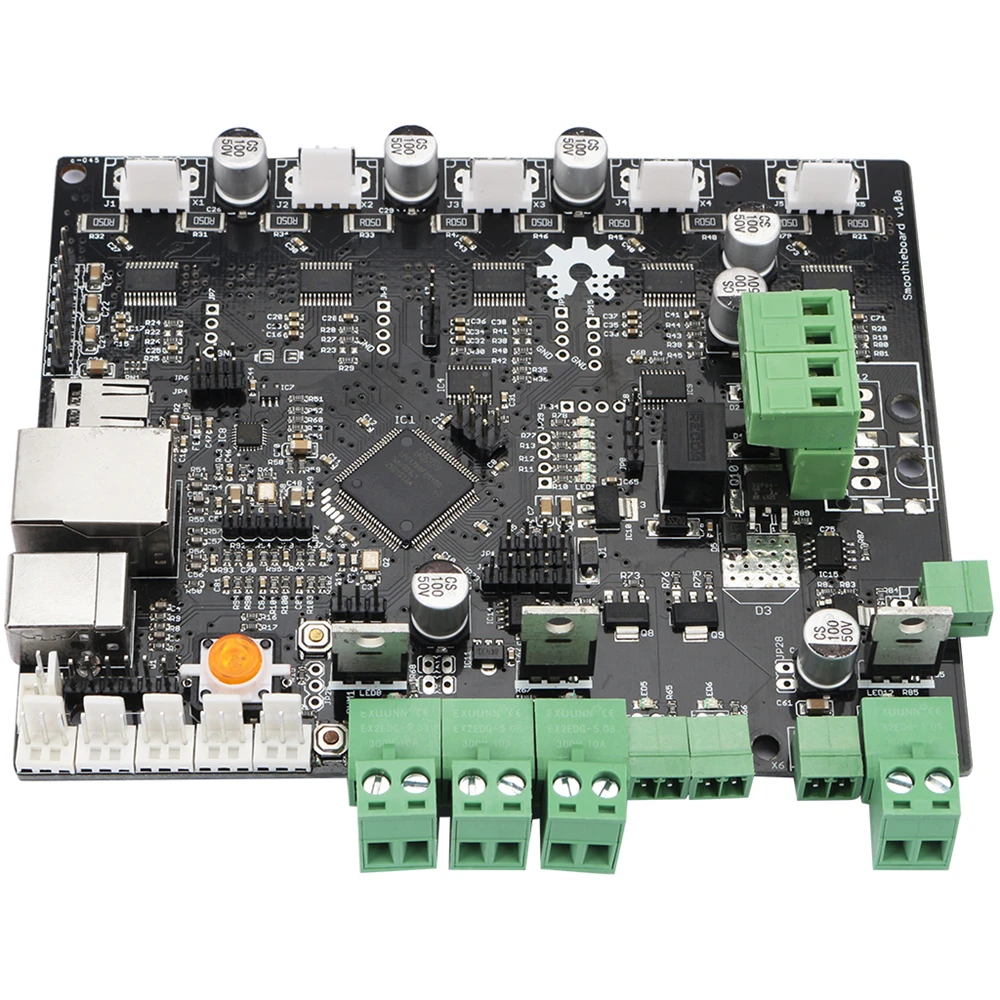

Часть 3D-принтера Smoothieboard 5X V1.1 32-битная материнская плата ARM с открытым исходным

---

1 шт. 3D принтер Часть smoothhieboard 5X V1.1 плата 32bit ARM с открытым исходным кодом материнская плата для станка с ЧПУ

Smootieboard-это аппаратный контроллер с ЧПУ с открытым исходным кодом, разработанный смузи для запуска прошивки smootieware. Основные цели дизайна: 1. Использует мощное оборудование для управления несколькими типами машин (3D-принтеры, лазеры, фрезерные станки с ЧПУ/роутеры) 2. Простота установки и использования   Микроконтроллер: Плата использует микроконтроллер LPC1769, чип ARM Cortex-M3: 32-битная архитектура Частота 120 МГц 512кб ROM (пространство программы) 64 Кб оперативной памяти (память исполнения) По сравнению с большим количеством других досок, это позволяет быстрее/плавнее двигаться, больше функций и больше растяжимости. Плата работает с прошивкой Smoothie, которая была разработана и усовершенствована, чтобы воспользоваться лучшими преимуществами оборудования, чтобы сделать плату легкой в настройке и использовании и добавить классные функции.   USB: Интерфейс USB подключается к хосту (вашему компьютеру) и может использоваться: Через интерфейс USB/MSD (массовое хранилище) для прямого доступа к sd-карте на плате (чтение, изменение, копирование/вставка файлов) Через интерфейс USB/CDC ( Serial) для отправки команд (например, Gcodes) для выполнения, например с помощью программного обеспечения хоста Это позволяет делать красивые аккуратные вещи, такие как: Изменение конфигурации без необходимости редактирования исходного файла или переплавления прошивки Сброс Gcode файлов на панель и выполнение их Сброс прошивки обновления файлов на плату для легкого мигания Смотрите USB.   Ethernet: Интерфейс Ethernet позволяет подключать плату к локальной сети (LAN ). Затем вы можете использовать различные протоколы для разговора с платой: HTTP для использования веб-интерфейсов, размещенных на плате, или с помощью host программного обеспечения, которое поддерживает это Telnet отправляет команды через последовательный интерфейс или через программное обеспечение хоста, которое поддерживает это Посмотрите сеть.   Sd-карта: Плата поставляется со слотом для sd-карты, содержащим 2 Гб карты. Карта используется для: Файл конфигурации, который прошивка читает во время загрузки, чтобы настроить все Файл прошивки, который вы можете заменить для обновления прошивки Файл boot gcode, который выполняется при запуске платы Веб-интерфейсы для доступа через интерфейс ethernet Комплект программного обеспечения и документов, которые мы подготовили для вас в те дни, когда у вас нет доступа к Интернету Вы также можете добавить в него файлы Gcode, а затем воспроизвести их с sd-карты, что полезно для файлов настолько плотным, что потоковая передача их на доску не удобна.   Драйверы шагового двигателя: Шаговые двигатели используются для перемещения осей на вашей машине или для поворота экструдеров. Вы вставляете их в драйверы шагового двигателя на вашей smoothhieboard. Драйверы на плате v1-драйверы A5984, которые предлагают: 1/32 (тихий) микрошаговый Несколько видов защиты делают их прочными Цифровые (конфигурация-набор файлов) значения тока, нет потенциометра манипуляции Высокая теплоотдача позволяет использовать их полную оценку тока 2A, для большего крутящего момента/скорости Smootieboard 3X имеет 3 драйвера, 4X имеет 4 драйвера, и 5X имеет 5 драйверов, таким образом, их названия.   Mosfets: МОП-транзисторы для высоких нагрузок. Они в основном контролируются цифровым способом «переключатели». Ваш микроконтроллер может выбрать, если они пропускают электричество или нет. Это полезно для управления нагревательными элементами (как hotends и Подогреваемые кровати), вентиляторами и другими энергоориентированными периферийными устройствами. Smootieboard v1 имеет два типа моп: Маленькие для любителей, hotends, и других стран с низким уровнем нагрузки (5A, до 24V) Крупными компаниями для кровати с подогревом, мощный hotends и других высоких нагрузок (12A, до 24V) Smootieboard 3X имеет два небольших МОП-модуля, smootieboard 4X имеет два небольших и два больших МОП-МОП, а smootieboard 5X имеет три небольших и три больших МОП-МОП. Это больше, чем вам нужно, что приятно, если вы когда-либо сломать один, а также означает, что smootieboard 4X используется для двойной экструзии, просто добавив внешний шаговый драйвер, И smoothhieboard 5X используется для тройной экструзии таким же образом, потому что у вас уже есть Дополнительные входы термистора и mosfets.   Показания температуры: Все платы v1 поставляются с 4 температурными входами для чтения. Они могут быть использованы для считывания сопротивления термисторов в вашем hotend или нагретой кровати, от него зависит его текущая температура, И из этого модуля контроля температуры можно регулировать температуру, выбирая, нагревать или нет.   Конечные точки: Плата имеет 6 входов endstop. Это используется для концевых выключателей в конце осей, используемых для ограничения движения в рабочей области, или для хоминга до начала. Их также можно использовать для подключения зондов, например для выравнивания кровати или автоматической калибровки машины.   Входы питания: Smootieboard имеет главный вход питания, который поддерживает от 12 до 24 В. Каждая пара mosfet также должна питаться через свой собственный, отдельный вход, поддерживающий от 12 до 24 В. Логическая мощность платы может быть предоставлена через USB, через питание 5 В
