Raspberry Pi Compute Module 3 Development Kit Type B

Описание

Raspberry Pi Compute Module 3 Development Kit Type B, CM3 IO Board, HDMI LCD, DS18B20, ИК-пульт дистанционного управления

Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовим этот набор для разработки, чтобы вы могли быстро оценить вычислительный модуль 3, уменьшая цикл разработки.

Ключевые детали в этом наборе разработки Compute Module 3 включают в себя:

• Вычислительный модуль 3:Raspberry Pi 3 промышленная версия, Pi в гибком форм-факторе, с 4 Гб eMMC Flash
• Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3, таких как USB, HDMI, так же, как обычный Pi, чтобы помочь оценить

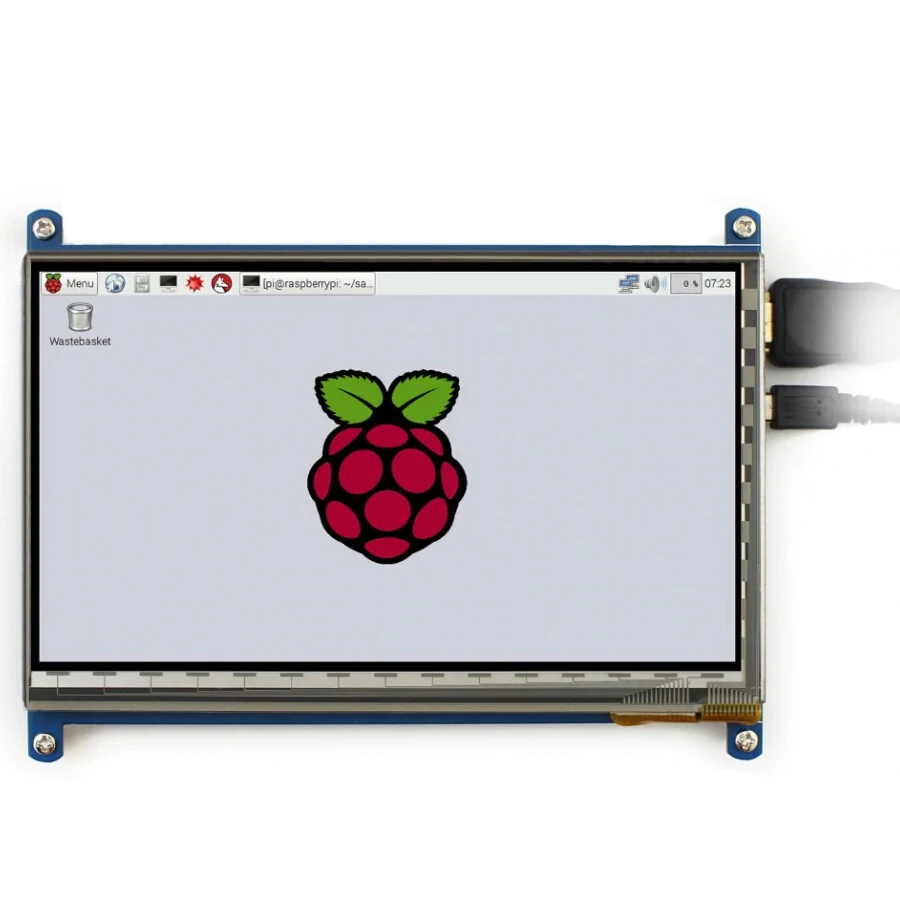

• 7 дюймов HDMI ЖК-дисплей (C):Сенсорный ЖК-экран ультра высокой четкости обеспечивает простой способ достижения взаимодействия между человеком и машиной

CM3/CM3L характеристики

• BCM2837
  • Четырёхъядерный 64-разрядный процессор бит 1,2 ГГц quad-core ARM Cortex-A53 процессор
• 1 Гб оперативной памяти
• 4 ГБ eMMC Flash(Только для см3, не для см3л)
• 200PIN SODIMM разъем (35U твердое золотое покрытие I/O контакты)
  • 48 x GPIO
  • 2 x I2C
  • 2 x SPI
  • 2 x UART
  • 2 x SD/SDIO(1x SD pin На CM3 был использован для 4GB eMMC Flash)
  • 1 x HDMI 1.3a
  • 1 хост USB2/OTG
  • 1 x DPI (Параллельный RGB дисплей)
  • 1 x NAND(SMI)
  • 1 x 4-канальная CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе)
  • 1 х 2-lane CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе)
  • 1 x 4-канальная DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе)
  • 1 х 2-lane DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе)
• По сравнению с CM1, CM3/CM3L поддерживает больше ОС, таких как Windows 10 (бесплатная версия для IOT от Microsoft)

7 дюймов HDMI ЖК-дисплей (C) Особенности

• BCM2837
  • Четырёхъядерный 64-разрядный процессор бит 1,2 ГГц quad-core ARM Cortex-A53 процессор
• 1 Гб оперативной памяти
• 4 ГБ eMMC Flash(Только для см3, не для см3л)
• 200PIN SODIMM разъем (35U твердое золотое покрытие I/O контакты)
  • 48 x GPIO
  • 2 x I2C
  • 2 x SPI
  • 2 x UART
  • 2 x SD/SDIO(1x SD pin На CM3 был использован для 4GB eMMC Flash)
  • 1 x HDMI 1.3a
  • 1 хост USB2/OTG
  • 1 x DPI (Параллельный RGB дисплей)
  • 1 x NAND(SMI)
  • 1 x 4-канальная CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе)
  • 1 х 2-lane CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе)
  • 1 x 4-канальная DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе)
  • 1 х 2-lane DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе)
• По сравнению с CM1, CM3/CM3L поддерживает больше ОС, таких как Windows 10 (бесплатная версия для IOT от Microsoft)

7 дюймов HDMI ЖК-дисплей (C) Особенности

• Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi
• Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi
• Подключение Arduino, также ПОДДЕРЖКА Arduino shields
• 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20
• 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода
• Встроенный usb-хаб позволяет подключать больше usb-устройств
• ИК-приемник, ИК-пульт дистанционного управления доступен
• Встроенный USB в UART, для последовательной отладки
• Интерфейс датчика
• 10-bit ADC, 38KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков)
• 16 битный ЦАП, 2-ch
• Бортовой RTC, один из наиболее распространенных и полезных функций

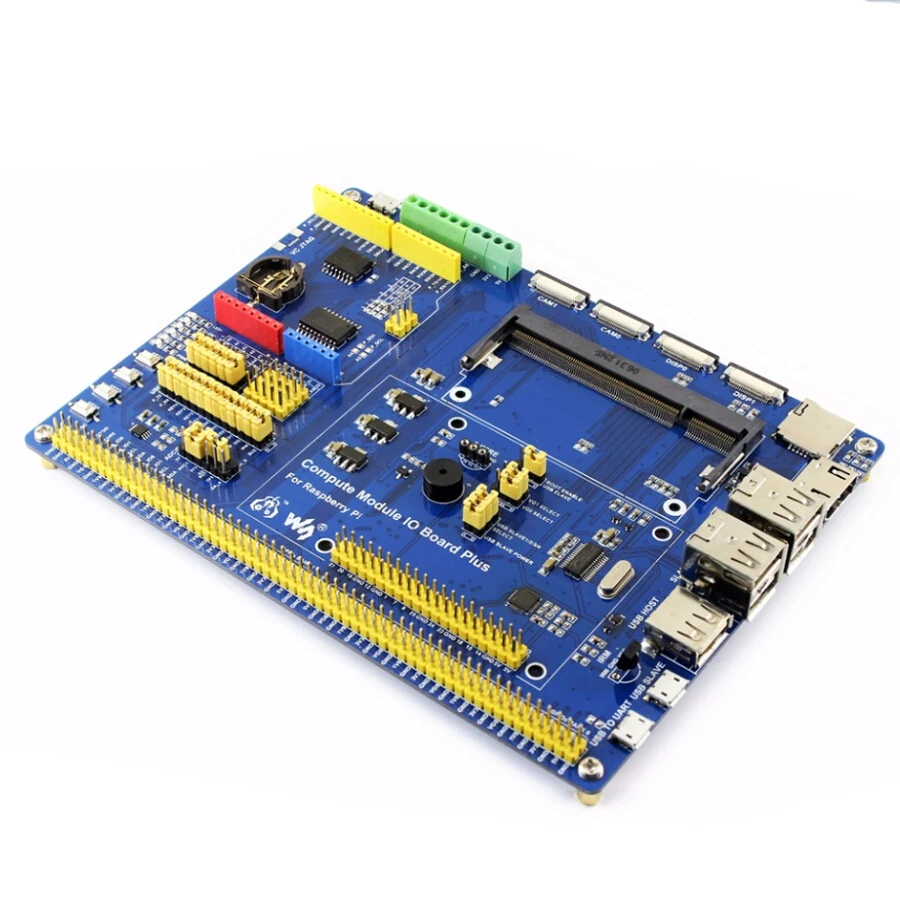

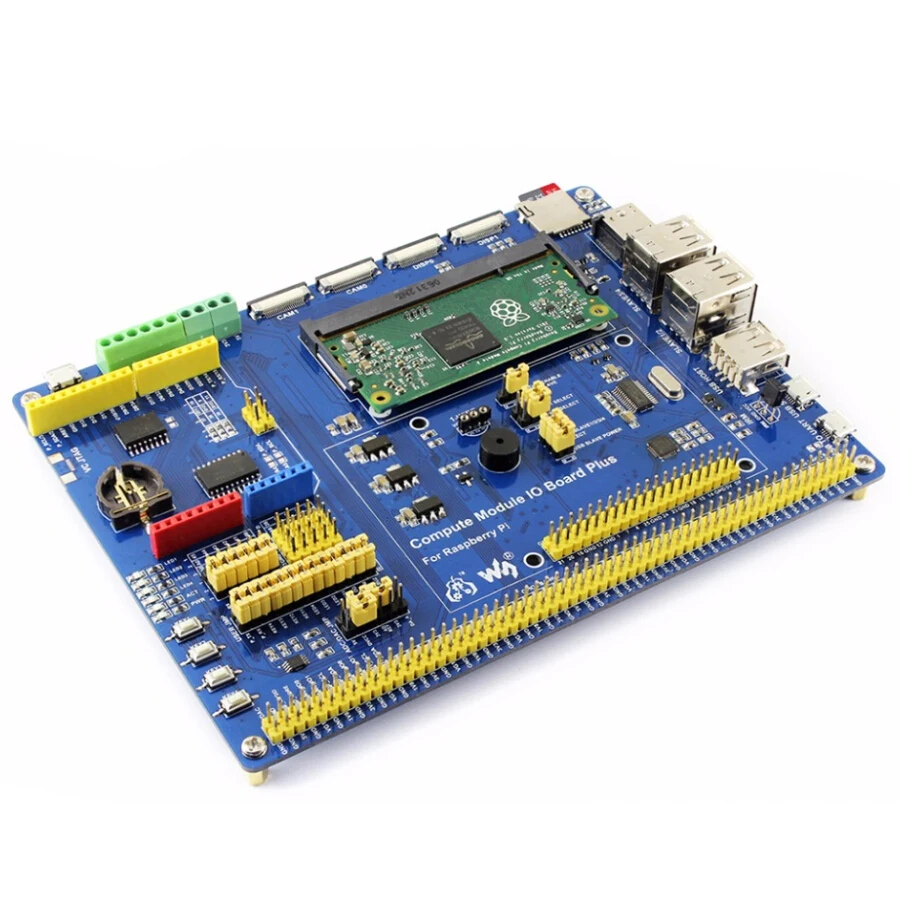

Что на Compute Module IO Board Plus

1. Интерфейс вычислительного модуля:Для подключения вычислительного модуля 3 или вычислительного модуля 3 Lite
2. Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля
3. Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы
4. Интерфейс CSI:Порты камеры, для подключения камеры Raspberry Pi
5. Интерфейс DSI:Порты дисплея, для подключения Raspberry Pi LCD
6. Порт HDMI
7. Usb-порты:Для подключения usb-устройств
8. Интерфейс USB SLAVE:Позволяет записывать изображение системы в вычислительный модуль 3
9. Интерфейс USB в UART:Для последовательной отладки
10. Заголовок Arduino:Для подключения щитов Arduino
11. AD/DA Входные/выходные винтовые клеммы
12. 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20
13. Интерфейс датчика
14. Порт питания:5V 2.5A
15. FE1.1S:Чип usb-хаб
16. Кристалл 12 МГц
17. CP2102:Конвертер USB в UART
18. Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3 Lite
19. TLC1543:AD конвертер
20. DAC8552:16 битный ЦАП, 2-ch
21. DS3231:Высокоточный чип RTC, интерфейс I2C
22. Аккумулятор RTC держатель:Поддерживает батареи CR1220
23. Регулятор напряжения:3,3 V/2,5 V/1,8 V
24. LFN0038K:ИК-приемник
25. Зуммер
26. Индикатор питания
27. Индикатор действия:Определение состояния карты Micro SD
28. Пользовательские светодиоды
29. Ключи пользователя
30. Выбор ботинок
    • EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE
    • DIS: вычислительный модуль будет загружен с sd-карты/eMMC
31. Выбор мощности VGx:Настройте уровень ввода/вывода
32. Usb-хаб позволяют перемычки:Включение концентратора и выбор питания USB SLAVE
33. ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC
34. Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом
35. Выбор объявлений Arduino
    • Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта
    • Подключение 2 и 3: Arduino A0-A5 как AD вход

Фотографии

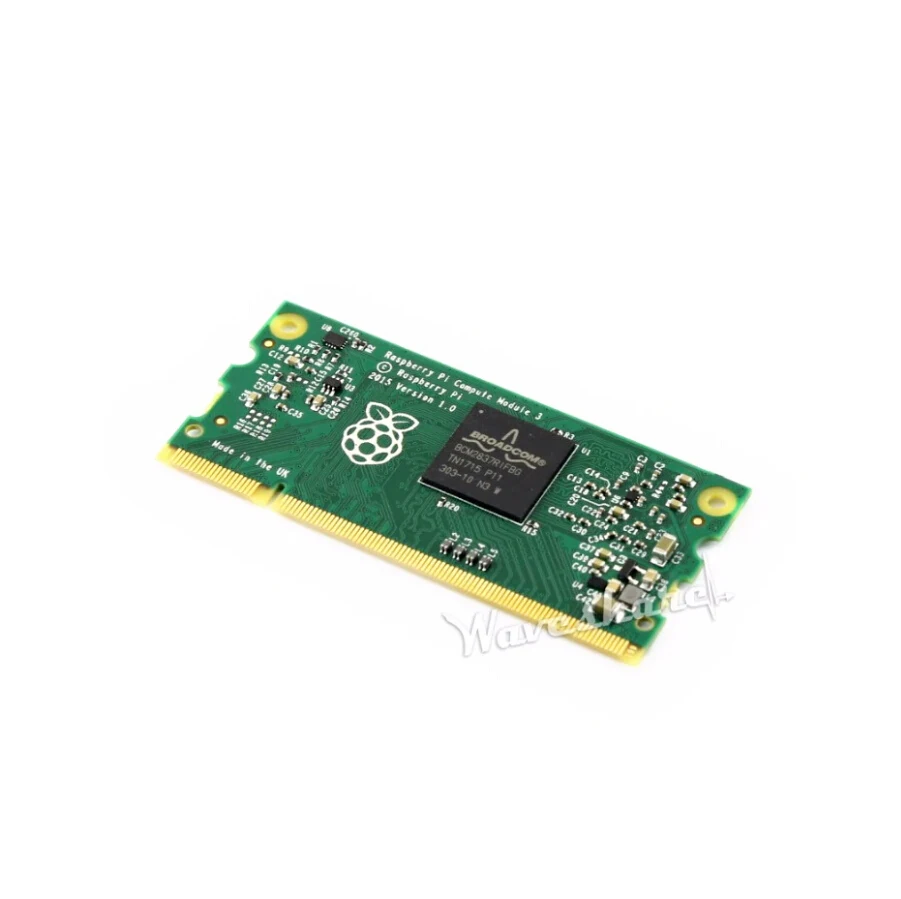

Вычислительный модуль

1. Вычислительный модуль 3 x1

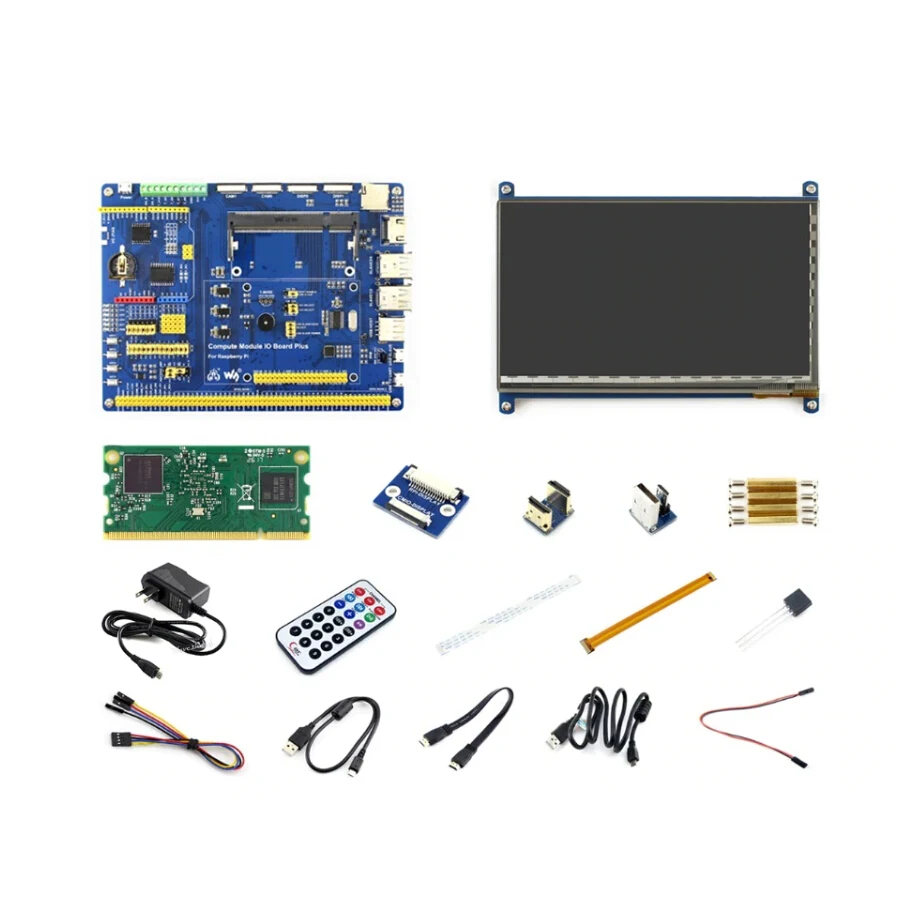

Набор аксессуаров

1. Вычислительный модуль IO Board Plus x1
2. 7 дюймов HDMI ЖК-дисплей (C) x1
3. DS18B20 x1
4. ИК-пульт дистанционного управления x1
5. ЖК-адаптер x1
6. Кабель HDMI x1
7. HDMI адаптер x1
8. USB адаптер x1
9. Набор винтов RPi (4 шт.) x1
10. 22PIN FFC x1
11. Кабель камеры RPi Zero V1.3 15 см x1
12. Мощность адаптер США стандарт 5V/3A microX1
13. Разъем USB типа A для кабеля micro B 35 см x1
14. Разъем USB типа A для micro B штекер кабеля 120 см x2
15. Перемычка 4-контактный, чтобы отделить шпильки x2
16. Перемычка 2-контактный 2,54-шаг 200 мм x2
