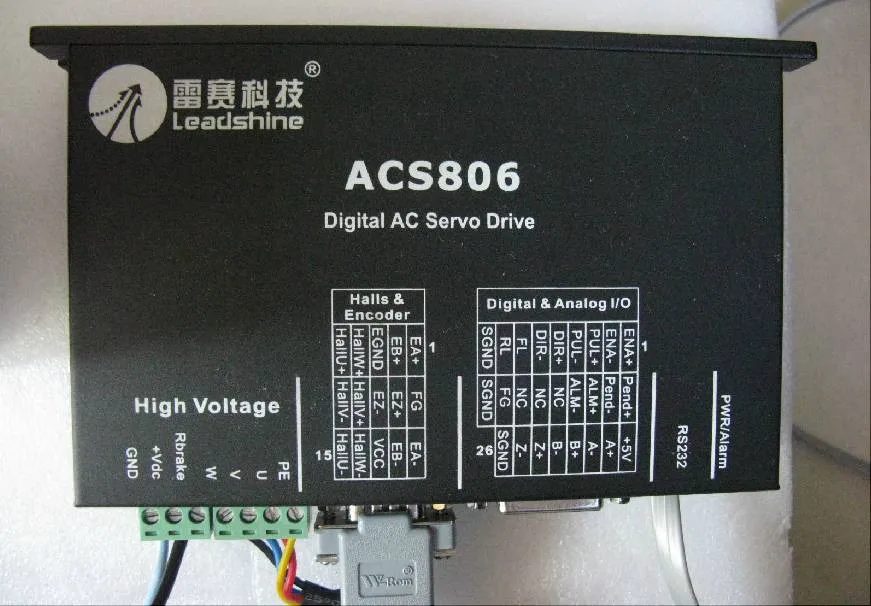

Сервопривод Leadshine ACS806 новый переменного тока 20 80 в пост. Тока выход 6A 18A подходит

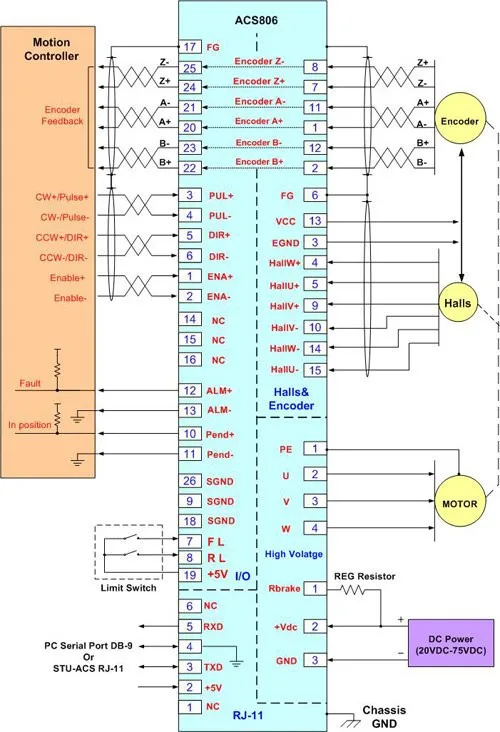

Отзывы сигнальный соединитель

Pin-код

Сигнал

Описание продукта:

I/O

1

EA +

Кодирующий канал A + вход

Я

2

EB +

Кодирующий канал B + вход

Я

3

Егд

Заземления сигнала

GND

4

HW

Датчик Холла с входом

Я

5

Синтетический каннабиноид класса дибензопиранов HU

Датчик Холла U вход

Я

6

FG

Терминал для защиты от заземления

GND

7

EZ +

Оставляем за собой

Я

8

EZ-

Оставляем за собой

Я

9

HV

Датчик Холла V вход

Я

10

NC

Не подключен

-

11

EA-

Кодирующий канал A-вход

Я

12

EB-

B-вход с кодовым каналом

Я

13

VCC

+ 5 В, макс. 100 мА

O

14

NC

Не подключен

-

15

NC

Не подключен

-

Управление сигнальный соединитель

Pin-код

Сигнал

Описание продукта:

I/O

1

PUL +

Импульсный сигнал на входе +

Я

2

Опора

Импульсный сигнал на входе-

Я

3

Дир +

Вход сигнала направления +

Я

4

Дир

Вход сигнала направления-

Я

5

Ена +

Включить вход сигнала +

Я

6

Ена-

Включить вход сигнала-

Я

RS232 Связь разъем

Pin-код

Сигнал

Описание продукта:

I/O

1

NC

Не подключен

-

2

+ 5В

+ 5 В только для STU.

O

3

ТСД

RS232 передачи.

O

4

GND

Земле.

GND

5

RxD

RS232 получить.

Я

6

NC

Не подключен

-

Высокая Напряжение разъем

Pin-код

Сигнал

Описание продукта:

I/O

1

U

Двигателя двигателем постоянного тока однофазный U

O

2

V

Двигателя двигателем постоянного тока однофазный V

O

3

W

Двигателя двигателем постоянного тока однофазный W

O

4

+ Постоянного тока

Вход питания постоянного тока (18-60 В постоянного тока)

Я

5

GND

Мощность местах.

GND

Сигнал

Описание продукта:

Пул +/Пул-

Импульсный входной сигнал. В один pulse (пульс/направление) режим, этот вход символизирует импульсный сигнал, каждый Запуск По переднему или заднему активный (программное обеспечение настраивается); 4-5 в тех случаях, когда PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В режиме двойного импульса (импульсный/импульсный), этот вход представляет собой импульсный сигнал по часовой стрелке (CW), активный как на высоком, так и на низком уровне. Для обеспечения надежной реакции, ширина импульса должна быть больше, чем 0,85 & micro;s. Резисторы серии connect для ограничения тока, когда используется 12 В или 24 В. Точно так же, как сигналы DIR и ENA.

DIR +/DIR-

Направление входного сигнала. В режиме одного импульса этот сигнал имеет уровни низкого/высокого напряжения, представляющие два направления вращения двигателя; В режиме двойного импульса (программное обеспечение настраивается), этот сигнал представляет собой Импульсный счетчик (CCW), действующий как на высоком, так и на низком уровне. Для эффективного ответа на движение, Сигнал DIR должен быть впереди PUL сигнала от 5 & micro;s, как правило. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW.

ENA +/ENA-

Включите входной сигнал. Этот сигнал, используемый для включения/отключения диска. Высокий уровень для включения диска и низкий уровень для отключения диска. Обычно слеваUNCONNECTED(Включен).

Сигнал

Описание продукта:

Пул +/Пул-

Импульсный входной сигнал. В один pulse (пульс/направление) режим, этот вход символизирует импульсный сигнал, каждый Запуск По переднему или заднему активный (программное обеспечение настраивается); 4-5 в тех случаях, когда PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В режиме двойного импульса (импульсный/импульсный), этот вход представляет собой импульсный сигнал по часовой стрелке (CW), активный как на высоком, так и на низком уровне. Для надежной реакции, ширина импульса должна быть длиннее 0,85? s. Резисторы серии connect для ограничения тока, когда используется 12 В или 24 В. Точно так же, как сигналы DIR и ENA.

DIR +/DIR-

Направление входного сигнала. В режиме одного импульса этот сигнал имеет уровни низкого/высокого напряжения, представляющие два направления вращения двигателя; В режиме двойного импульса (программное обеспечение настраивается), этот сигнал представляет собой Импульсный счетчик (CCW), действующий как на высоком, так и на низком уровне. Для обеспечения надежной реакции движения, Сигнал DIR должен быть впереди PUL сигнала на 5? С, как правило. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW.

ENA +/ENA-

Включите входной сигнал. Этот сигнал, используемый для включения/отключения диска. Высокий уровень для включения диска и низкий уровень для отключения диска. Обычно слеваUNCONNECTED(Включен).
