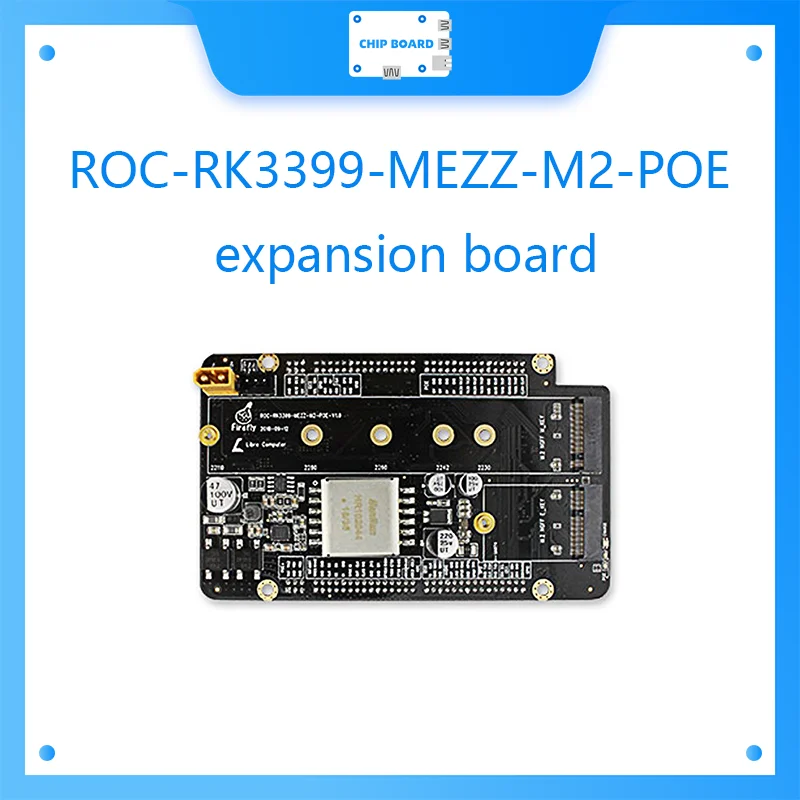

Расширительная плата ROC - RK3399 MEZZ M2 POE | Компьютеры и офис
2 013,23 - 2 983,82 руб.
ATmega64 плата ATmega64A ATMEL AVR комплект макетной платы + 2шт ATmega64A-AU ядер = STK64 Premium |
Модуль камеры 5 шт./лот OV2640 2 мегапикселя | Компьютеры и офис
3 966,74 руб. / набор

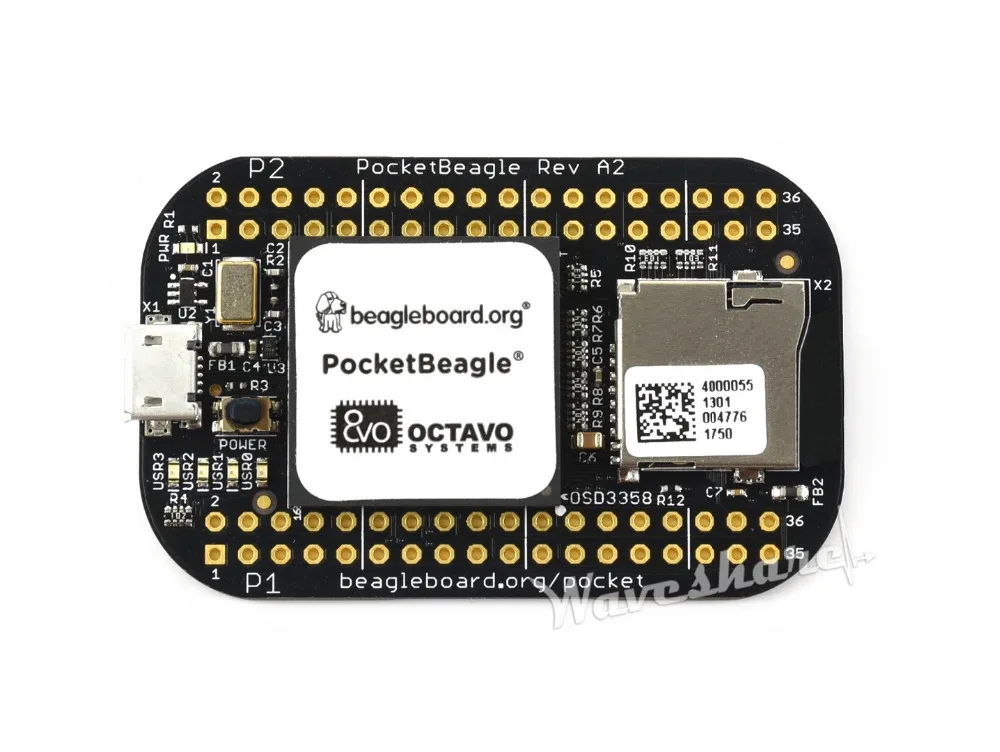

PocketBeagle ультра-Крошечный с открытым исходным кодом usb-брелок компьютер OSD3358
Аркадная машина для Raspberry Pi 3 Model B + 10 1 дюймовый IPS экран высокой четкости 16 Гб

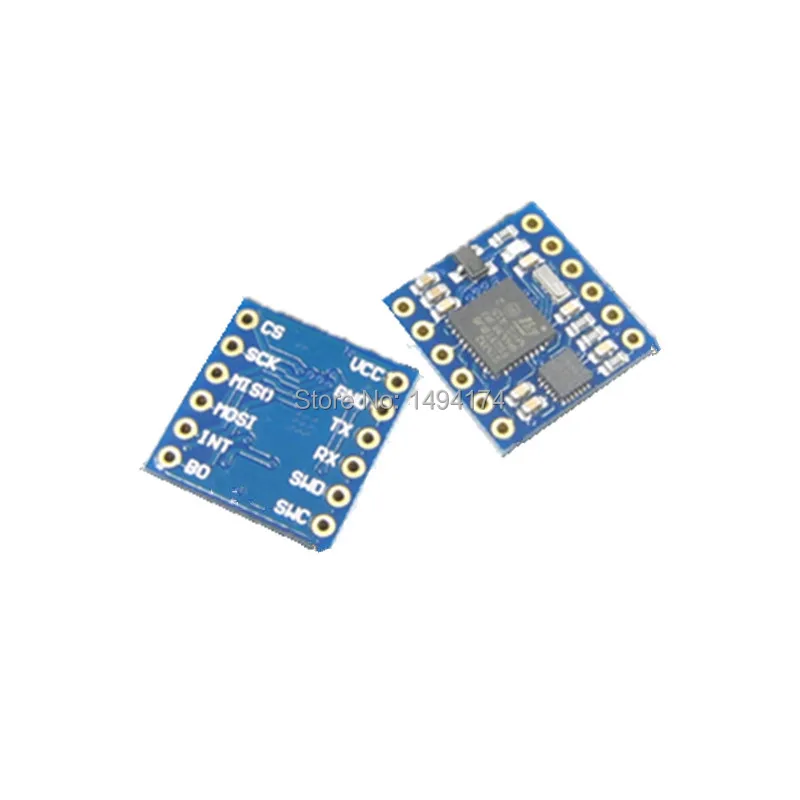

WQScosea Q8S-46 SPI серийный AHRS 9-осевой IMU модули компаса E-compass датчик наклона
832,43 руб.
WS Development Tool Store
Магазина WS Development Tool Store работает с 22.06.2011. его рейтинг составлет 92.31 баллов из 100. В избранное добавили 3228 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1298 наименований товаров, успешно доставлено 4902 заказов. 156 покупателей оставили отзывы о продавце.
Характеристики

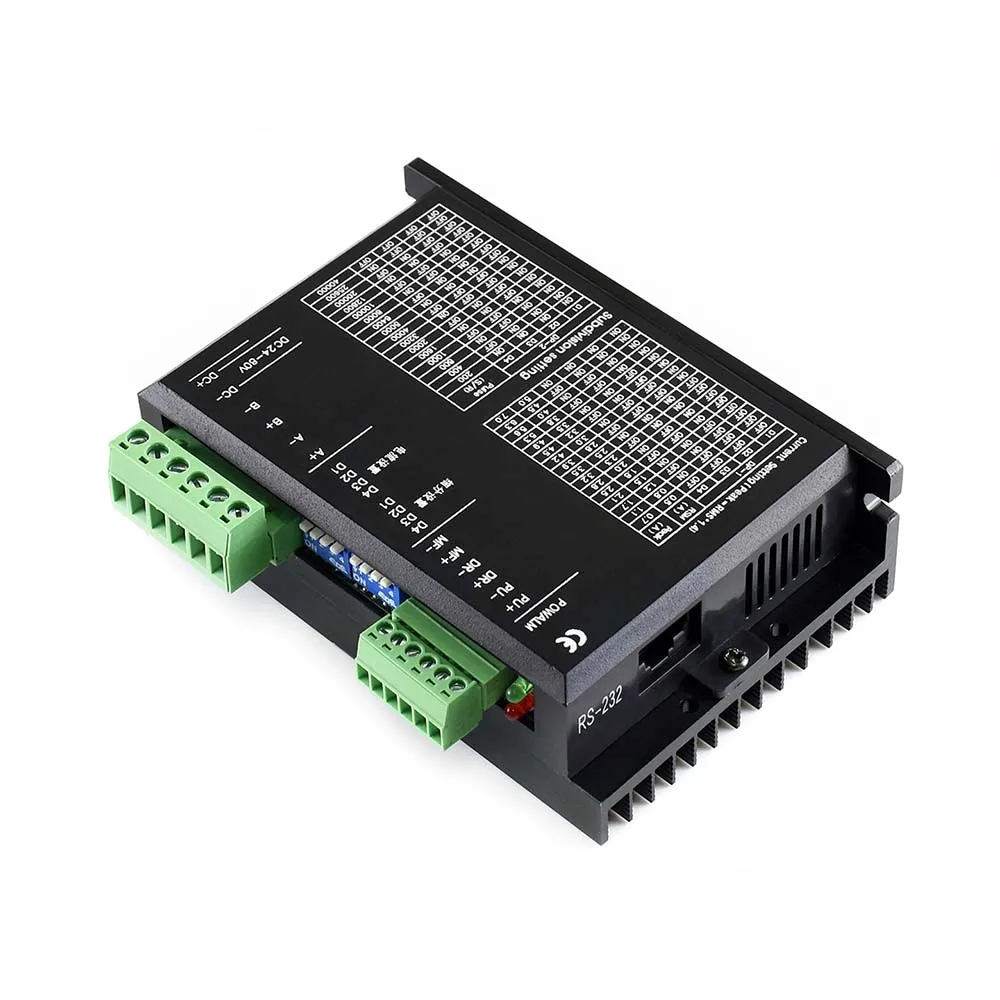

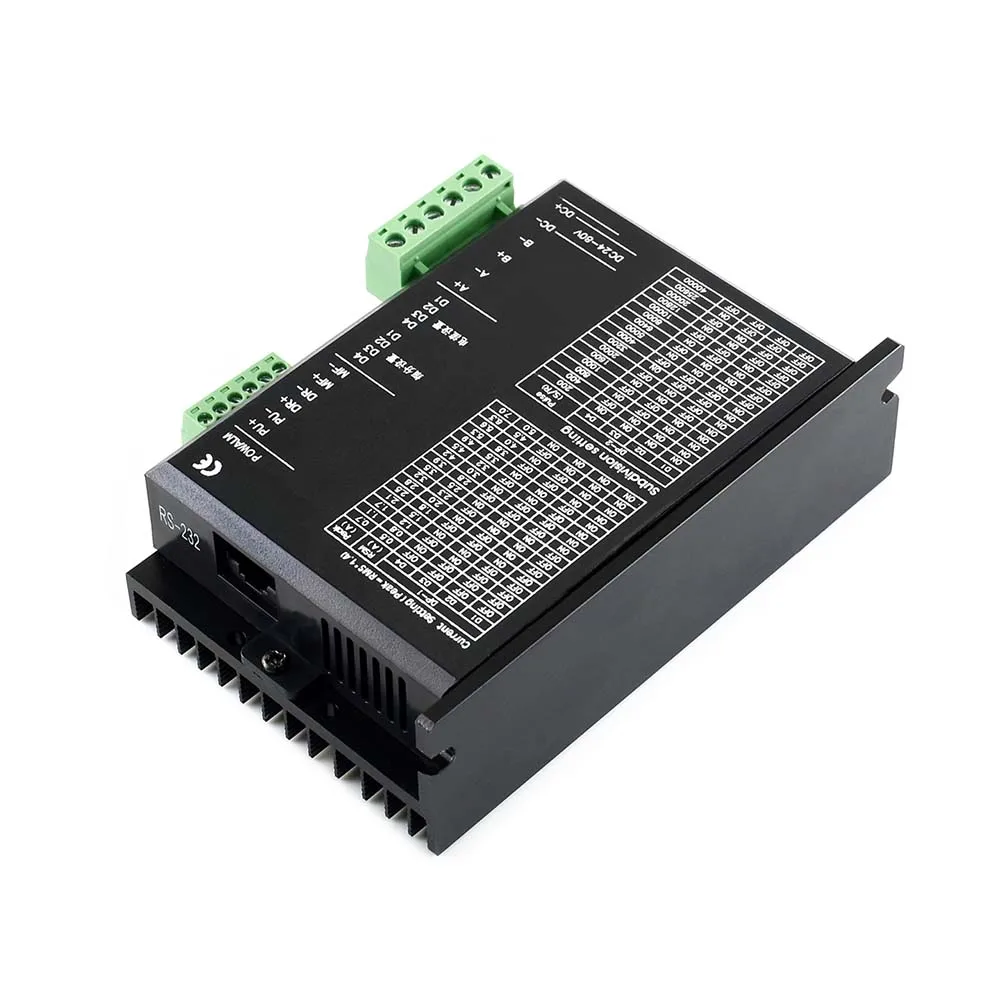

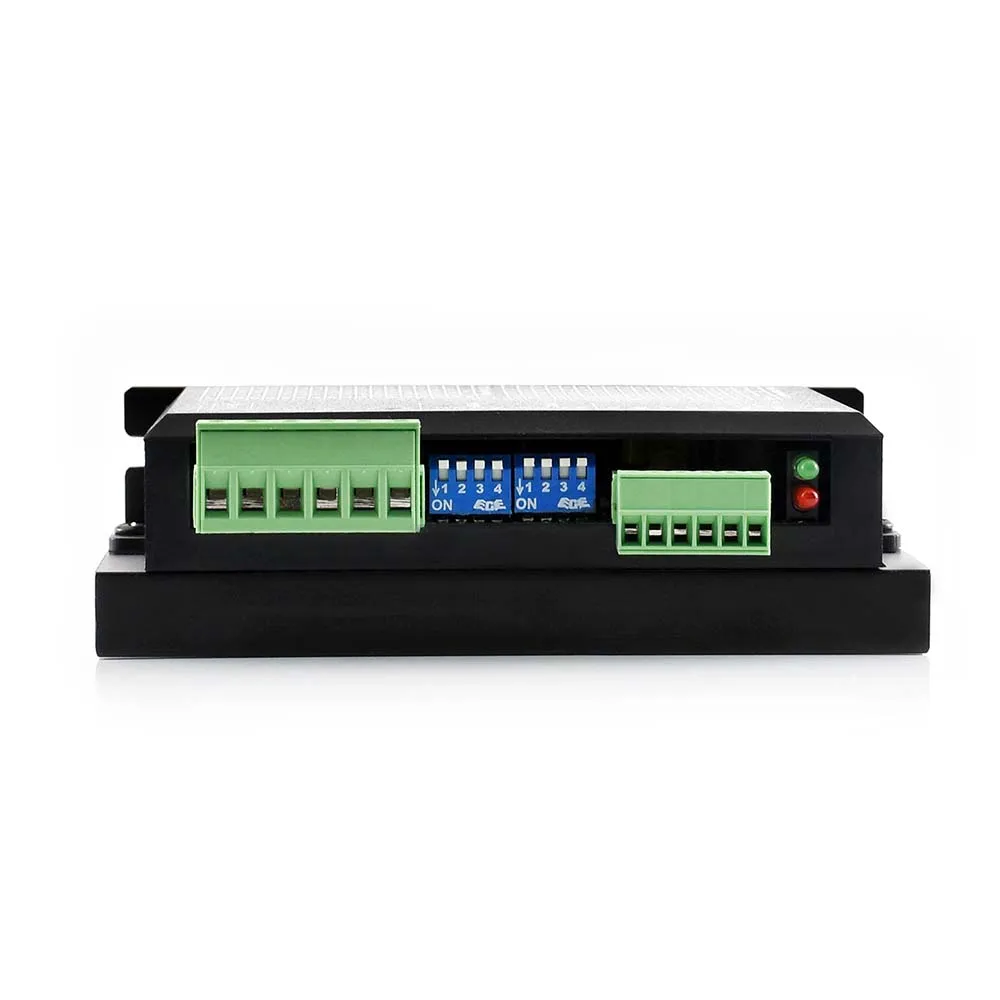

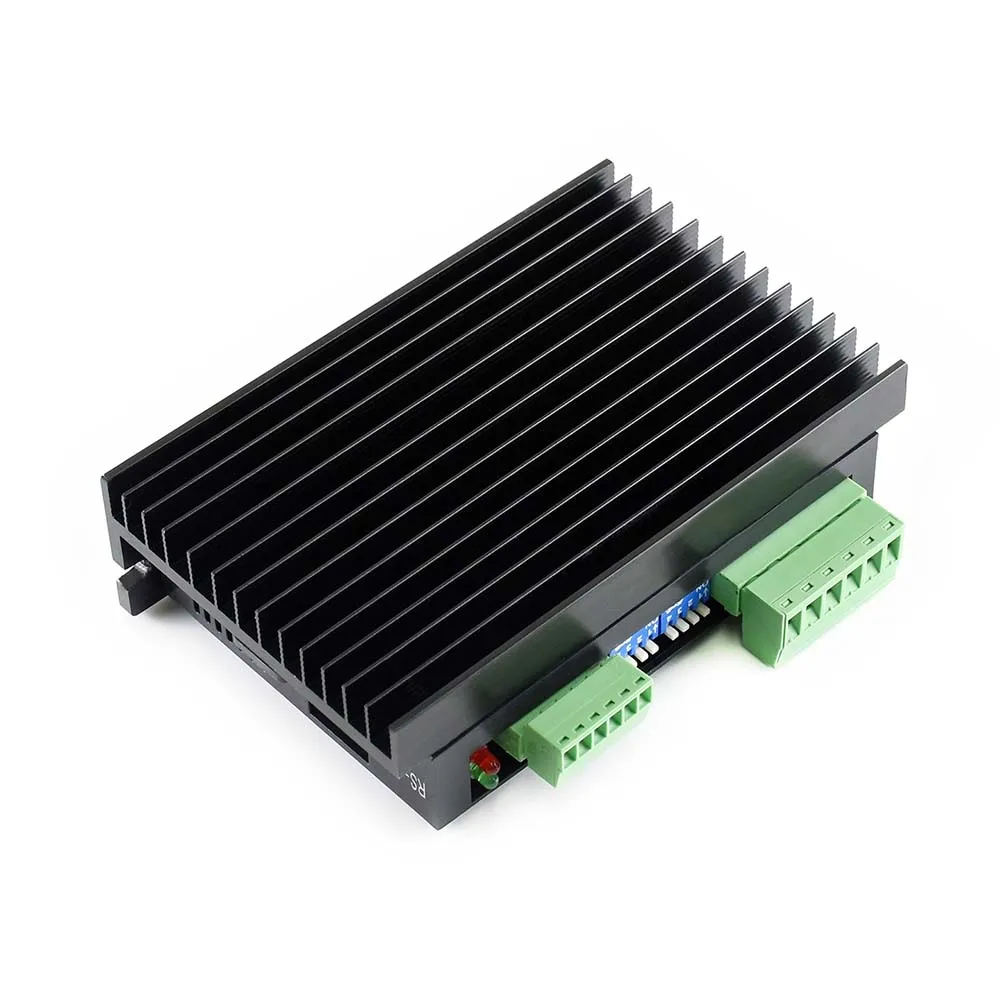

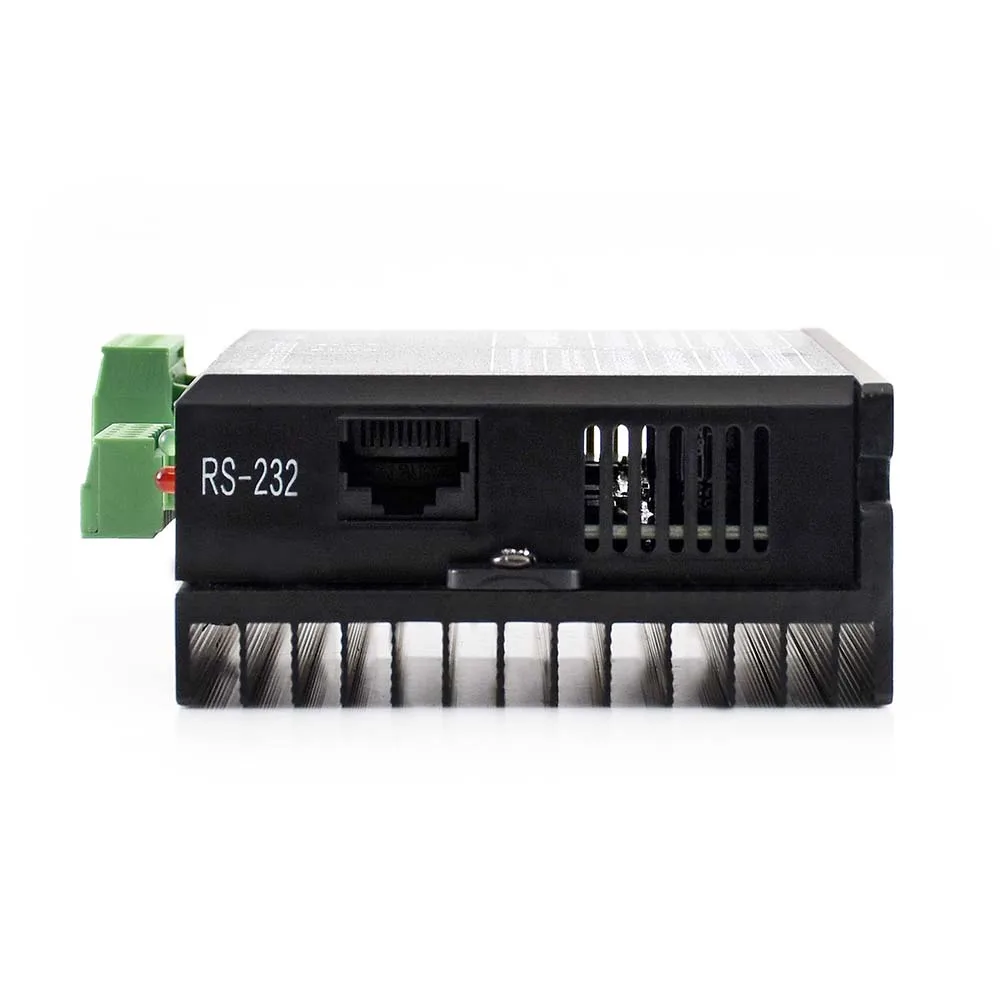

Двухфазный гибридный Драйвер шагового двигателя Waveshare SMD258C разрешение до 40000 S/R
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 0.23 руб. | 0.51 руб. | 0 руб. |
| Feb-18-2026 | 0.39 руб. | 0.8 руб. | 0 руб. |
| Jan-18-2026 | 0.90 руб. | 0.19 руб. | 0 руб. |
| Dec-18-2025 | 0.15 руб. | 0.50 руб. | 0 руб. |
| Nov-18-2025 | 0.75 руб. | 0.69 руб. | 0 руб. |
| Oct-18-2025 | 0.77 руб. | 0.73 руб. | 0 руб. |
| Sep-18-2025 | 0.84 руб. | 0.12 руб. | 0 руб. |
| Aug-18-2025 | 0.82 руб. | 0.86 руб. | 0 руб. |
| Jul-18-2025 | 0.63 руб. | 0.47 руб. | 0 руб. |
Описание товара
Описание
Примечание: шаговый двигатель на фотографиях не входит в комплект.
SMD258C двухфазный гибридный Драйвер шагового двигателя, разрешение до 40000 S/RОбзор
SMD258C-двухфазный драйвер двигателя для гибридных шаговых двигателей, поддерживает 16-сортные настройки как для приводного тока, так и для ступенчатого деления, разрешение до 40000 S/R. Он широко используется в оборудовании с ЧПУ, скульптурном станке, режущем станке и т. д.
Особенности
- Широкий диапазон входного напряжения (DC 24 V ~ 80 V)
- 16 классов ступенчатая Настройка деления, разрешение до 40000 S/R
- 16 сортов настройки тока привода, Регулируемая между 0.5A/фазой и 5.0A/фазой
- Поддерживает три режима управления: общий катод, общий анод и дифференциальный
- Поддерживает оповещения о недостаточном напряжении, перенапряжении, перегреве, перетоке
- Поддерживает фазовую память при отключении питания
- Оптическая изоляция для ввода/вывода сигнала и входного сигнала
- Когда шаговый пульс останавливается более 100 мс, ток катушки будет сокращен автоматически наполовину
- Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi, STM32, Arduino)
Технические характеристики
- Рабочее напряжение: 24 В ~ 80 В постоянного тока
- Напряжение сигнала: 4,2 В ~ 24 В
- Ток привода: 0.5A ~ 5A
- Частота сигнала: ≤ 150 кГц
- Режим управления: общий катод, общий анод и дифференциальный
Применение
SMD258C подходит для среднего или малого размера оборудования с ЧПУ, которое требует высокого разрешения, например:
- Скульптурная машина
- Дозатор для клея
- Автоматическая Винтовая Машина
- Станок для резки

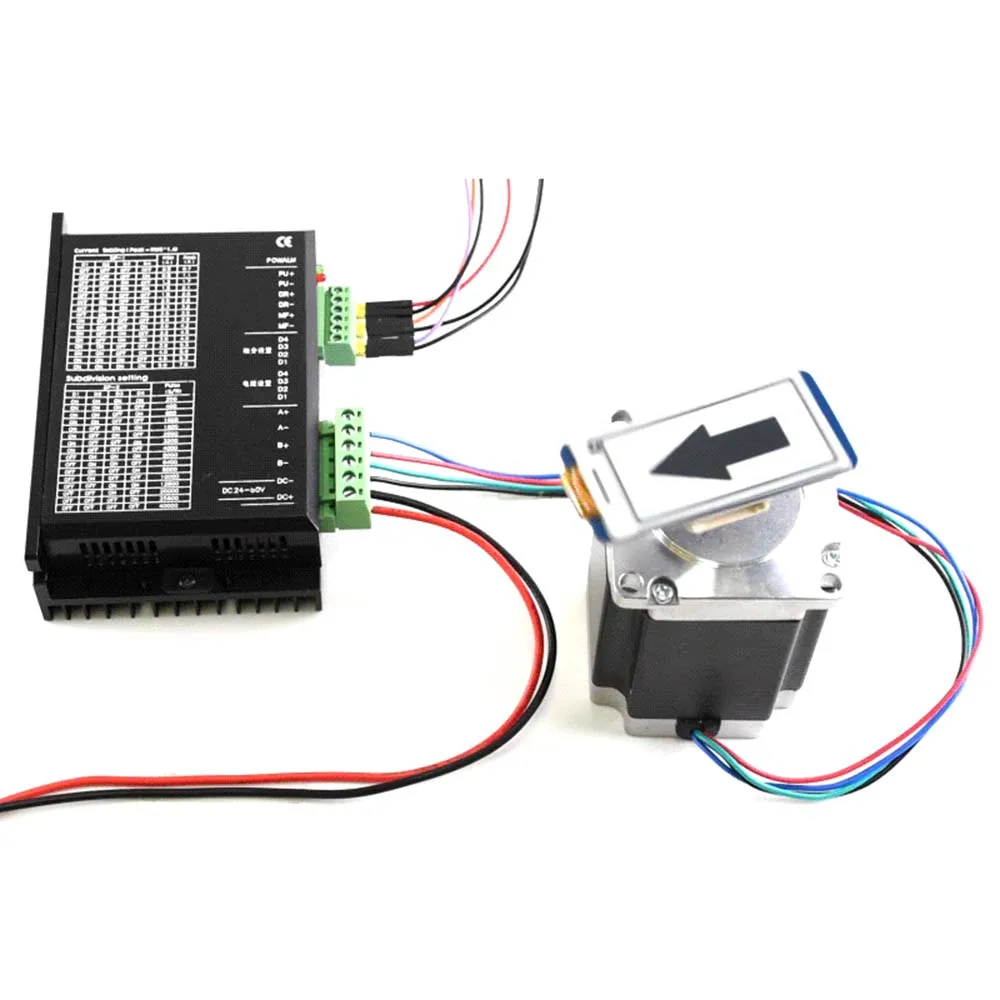

Демонстрация
![[15646] SMD258C](http://ae01.alicdn.com/kf/HTB1vlZzaovrK1RjSspcq6zzSXXaa.jpg)
Соединения
| Символ | Описание |
|---|---|
| ПУ + | Импульсный сигнал Оптический изолированный положительный терминал |
| ПУ- | Импульсный сигнал Оптический изолированный отрицательный терминал |
| Д-р + | Оптический изолированный положительный терминал |
| Д-р- | Оптический изолированный отрицательный терминал |
| МФ + | Оптический изолированный положительный терминал включения сигнала двигателя |
| МФ- | Оптический изолированный отрицательный терминал включения сигнала двигателя |
| A + | Шаговый двигатель обмотки выход положительный терминал |
| А- | Шаговый двигатель обмотки Выход Отрицательный терминал |
| B + | Шаговый двигатель обмотки B выход положительный терминал |
| Б- | Шаговый двигатель обмотки B Выход Отрицательный терминал |
| DC + | 24 ~ 80 в вход источника питания |
| DC- | Наземный источник питания |

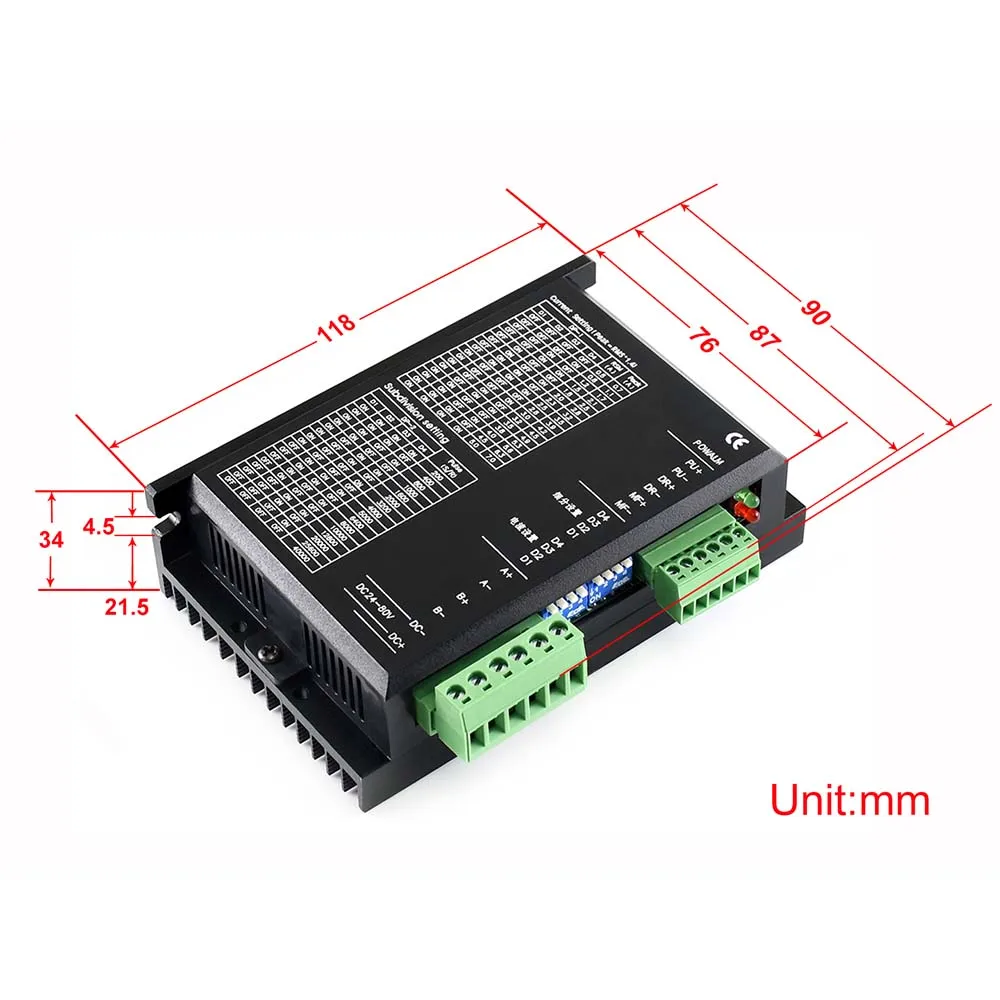

Размеры
![[15646] SMD258C](http://ae01.alicdn.com/kf/HTB1z3EJacnrK1RjSspkq6yuvXXaW.jpg)
Ресурсы для развития
Вики:Www.wav eshare.com/wiki/SMD258C
Руководство по выбору
| Номер детали | Фазы | Источник питания (В) | Настройка тока привода (A) | Размер (мм) | Эквивалентная Мощность (Вт) | Применимый двигатель |
|---|---|---|---|---|---|---|
| SMD258C | Двухфазный | DC 24 ~ 80 | Im0.5 ~ 5,0/Ip0.7 ~ 7,0 | 118 × 76 × 34 | 80 ~ 100 | 57 серия, 86 серия |
| SMD356C | Трехфазный | DC 24 ~ 60 | Im1.2 ~ 6,0/Ip1.7 ~ 8,4 | 118 × 76 × 34 | 80 ~ 100 | 57 серий |
Содержимое упаковки
Вес:0,257 кг
Примечание: шаговый двигатель на фотографиях не входит в комплект.
- SMD258C x1
