Краткое описание продукта
Все еще беспокоясь о том, что у вас нет дешевого, простого в использовании ph-метра с открытым исходным кодом? Мы разработали аналоговый измеритель PH, специально разработанный для контроллера Arduino, который имеет характеристики простого подключения, удобства и практичности. Бортовой индикатор питания, интерфейс BNC иXH2.54Интерфейс. При использовании датчик pH подключается к бортовому интерфейсу BNC, а Бортовой интерфейс XH2.54 подключается к аналоговому порту контроллера Arduino. С помощью программного управления вы можете легко измерить значение pH раствора.
Электроды датчика PH состоят из стеклянных электродов и эталонных электродов. Они не заполняют композитные электроды пластиковой оболочки. Они являются измерительными элементами рН-метра и используются для измерения активности ионов водорода в водном растворе, т. Е. Значение рН.

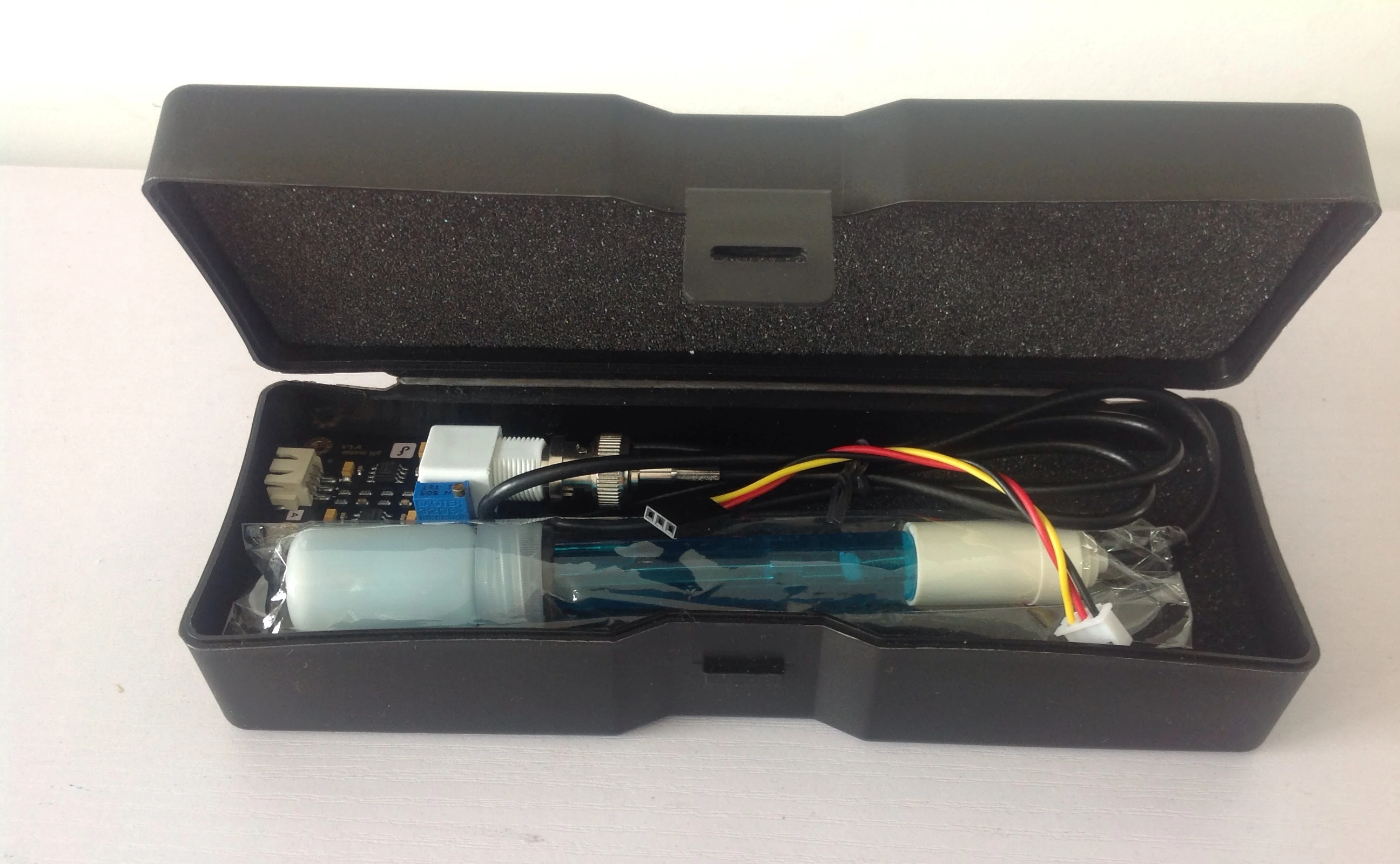

Датчик оснащен толстой белой упаковочной коробкой и белой высококачественной губчатой прокладкой, которая не только полностью защищает компоненты, но и является щедрой и красивой. Прикрепленные основные компоненты--- PH соответствует инструкции по использованию электродов, что облегчает вторичное развитие пользователей.
Применение Сфера

Обнаружение качества воды
Аквакультуры

Точность этого рН-метр составляет около 0,1.

Технические характеристики

Модульная Питание: + 5,00 V
Размер модуля: 43 мм x 32 мм
Диапазон измерения: 0-14PH
Измерение температуры: 0-60 C
Точность: & plusmn; 0,1 pH (25 C)
Время отклика: & le; 1 мин
BNC Интерфейс pH Сенсор
XH2.54 Интерфейс (3-пластырь для ног)
Коэффициент усиления-регулируемый потенциометр
Мощность индикаторная лампа
Список рассылки

Датчик PH (интерфейс BNC) 1
Печатная плата датчика PH 1
Аналоговое подключение (1 шт.)

Выход электрода находится в милливольтовом уровне, а соотношение между выходом и значением pH является следующим (25 С):

С помощью шагов

Будьте внимательны:

Пожалуйста, используйте внешний импульсный источник питания для того, чтобы сделать Напряжение максимально приближены к + 5,00 V. Чем точнее напряжение, тем выше точность!

Стандартный буферный раствор должен использоваться для калибровки электродов перед каждым непрерывным использованием. Чтобы получить более правильный результат, температура окружающей среды должна быть около 25 С. Известное значение PH должно быть надежным, и чем ближе его значение PH к измеренному значению, тем лучше. Если образец, который вы измерили, является кислым, пожалуйста, используйте буферный раствор PH4.00, чтобы исправить электрод. Если образец, который вы измерили, является щелочным, пожалуйста, используйте буферный раствор PH9.18 для корректировки электрода. Сегментная калибровка только для лучшей точности.

Для каждого раствора с разным рН, рН Электроды должны быть очищены чистой водой. Деионизированная вода рекомендуется для очистки.

(1) Подключите каждое устройство графическим способом, то есть Подключите ph-электрод к интерфейсу BNC платы ph-метра, затем подключите схемную плату pH meter к аналоговому порту 0 главного контроллера Arduino с помощью аналоговой соединительной линии. После подключения питания к основному контроллеру Arduino, вы можете увидеть, что синий индикатор горит на схемной плате pH meter.

(2) Напишите код образца для главного контроллера Arduino.

(3) Вставьте ph-электрод в Стандартное решение со значением pH 7,00 или непосредственно Подключите два входа интерфейса BNC. Откройте последовательный порт монитора Arduino IDE/SATA, вы сможете увидеть текущее печатных значение рН, вы можете найти ошибки не должна превышать 0,3. Запишите значение, напечатанное в это время, а затем измените разницу на смещение в программе, по сравнению с 7,00. Например, если напечатанный значение рН-6,88, разница заключается в том, 0,12. В программе образцов, определите смещение 0,00 изменено для определения смещения 0,12.

(4) ph-электрод вставляется в калибровочный раствор с рН 4,00. После ожидания в течение одной минуты Потенциометр регулировки усиления настраивается, чтобы сделать печатное значение pH максимально стабильным при температуре около 4,00. На этом этапе была завершена калибровка кислотного раздела, вы можете проверить значение pH кислотного раствора.

Примечание: При измерении других растворов Электроды должны быть очищены.

(5) в зависимости от линейных характеристик самого ph-электрода, значение pH щелочного раствора может быть измерено непосредственно после вышеуказанной калибровки, но если вы хотите получить лучшую точность, рекомендуется калибровки быть повторно откалибровать. Калибровка щелочной секции принимает стандартный раствор со значением pH 9,18, который также регулирует Потенциометр регулировки усиления, чтобы стабилизировать его примерно на 9,18. После калибровки вы можете измерить значение pH щелочного раствора в это время.

Образец товара

После загрузки кода образца Откройте монитор последовательного порта Arduino IDE, и вы можете увидеть результаты.

Загрузка данных:

Загрузите все пакеты данных: http://pan.baidu.com/s/1o6kFbFs
# Эти коды образцов предназначены для тестирования pH meter V1.0.

# Редактора: YouYou

# Срок производства тиража: 2013.10.21

# Ver: 0,1

# Продукт: pH метр

# SKU : SEN0161

# Define SensorPin 0/pH метр аналоговый выход для Arduino аналоговый вход 0

# Define Offset 0,00/Компенсация отклонения

Неподписанный длинный int avgValue; /храните среднее значение отзывы датчика

Вакуум установка ()

PinMode (13, выход);

Серийный. Старт (9600);

Serial.println("Ready"); /Проверка серийного монитора

Силы петли ()

Int buf[10]; /буфер для чтения аналогового

Для (int i = 0;i<10;i + +) /получить 10 значений образца от датчика для выравнивания значения

Buf [i]= analogRead(SensorPin);

Задержка (10);

Для (int i = 0;i<9;i + +) /Сортировка аналога от малого до большого
Для (int j = i + 1;j<10;j + +)

If (buf[i]>buf[j])

Int temp = buf[i];

Buf [i]= buf[j];

Buf [j]= температура;

Avgvalue = 0;

Для (int i = 2;i<8;i + +) /Возьмите среднее значение 6 образцов

AvgValue + = buf[i];

Поплавок phValue = (поплавок) avgValue * 5,0/1024/6; /преобразовать аналог в милливольт

Величины рН = 3,5 * величины рН + офсетная печать;/преобразования милливольт в значение pH

Серия. Печать ("pH:");

Серия. Печать (phValue,2);

Серия. println("");

DigitalWrite (13, высокий);

Задержка (800);

DigitalWrite (13, LOW);

Техническое обслуживание и меры предосторожности

Когда электрод используется впервые или не используется повторно в течение длительного времени, электродный шарик и песочный сердечник погружаются в раствор NKCL 3 и активируются в течение 8 часов.

После снятия защитной крышки электрода следует отметить, что чувствительные стеклянные пузырьки в пластиковой защитной решетке не соприкасаются с твердыми предметами. Любые поломки и трения могут привести к потере электрода.

Когда измерение завершено, защитный рукав электрода должен быть включен, когда он не используется. Небольшое количество 3,3 моль/L хлорид калия раствор должен быть помещен в защитный рукав для того, чтобы держать электрод лампы мокрой.

Наконечник электрода должен быть чистым и сухим, а короткое замыкание между двумя концами выхода должно быть абсолютно предотвращено. В противном случае результаты измерений будут неточными или недействительными.

Электроды избегают длительного погружения в дистиллированную воду, раствор белка и раствор кислотного фторида и предотвращают контакт с органической силиконовой смазкой.

После длительного использования, если обнаружится, что градиент немного в пользу материка, нижний конец электрода может быть погружен в 4% HF (фтористовая кислота) В течение 3-5 секунд промыть дистиллированной водой, а затем погрузить в раствор хлорида калия, чтобы восстановить его.

Феномен пассивации электрода заключается в том, что чувствительный градиент уменьшается и считывание товаров неточно, если испытанный раствор содержит вещества, которые легко загрязняют интерфейс чувствительных сферических пузырей. Таким образом, в соответствии с природой загрязняющих веществ, соответствующие решения должны быть использованы для очистки и восстановления их.

При выборе чистящего средства, если вы можете растворить чистящую жидкость из поликарбонатной смолы, например тетрахлорметилена, трихлорэтилена, тетрагидрофурана и т. д., вы можете растворить поликарбонатные смолы и покрыть их на чувствительной стеклянной лампе, что сделает электрод недействительным. Пожалуйста, используйте его внимательно!
