Чехол для GM328 тестер транзисторов Диодная емкость ESR метр ШИМ квадратный

Чехол для GM328 тестер транзисторов Диодная емкость ESR метр ШИМ квадратный

Особенности

Этот товар является набором для самостоятельной сборки, его нужно припаять самостоятельно
Руководство на английском языке, пожалуйста, свяжитесь с нами, отправьте письмо, спасибо


Использование SCM ATMEAG328P DIP-28. С IC Блок

Дисплей с разрешением 160x128 пикселей, цветной дисплей, полный экран символов 8x20, 16-битовая глубина цвета, графический дисплей элемент символы
Управление поворотным переключателем, измерение ключа, автоматическое выключение

Используйте 9 в ламинированный аккумулятор, также можно использовать адаптер питания (DC 6,8-12 V), весь ток составляет около 30mA, после того, как о 20nA ток отключения

Автоматически обнаруживает NPN и PNP Транзисторы, FET, диоды, двойной диод, тиристор, SCR, автоматическая идентификация транзисторов

Тест NPN и PNP транзистор общий эмиттер коэффициент усиления тока, основание-эмиттер пороговое напряжение, от коллектора-эмиттер ток утечки
Полюс через транзистор основание-эмиттер пороговое напряжение и высокий ток усиления распознавания транзистора Дарлингтона
Обнаружение транзисторов мощности и защитных диодов FET

Тестовое пороговое напряжение FET gate-source включено, сопротивление сливного источника, емкость источника затвора
Максимум Два измерительных резистора, поэтому можно измерить трехфутовый регулируемый резистор, если регулируемый резистор переносится на конец, может быть только измеренное значение сопротивления

Измерение сопротивления, максимальное разрешение 0,01 Ω. Может быть измерен до 50MΩ

Диапазон измерения конденсатора от 25pF-100mF, разрешение 1pF

Больше того, что вы 90nF конденсатор с алюминиевой крышкой, при измерении его эквивалентного последовательного сопротивления (ЭПС), эквивалентного последовательного сопротивления по самым высоким разрешением 0,01 Ω

Конденсатор больше, чем конденсатор 5000pF, также показывает скорость снижения после того, как напряжение зарядки конденсатора может отражать фактор качества (значение Q)

Измерение максимум двух диодов показывает положительное и отрицательное напряжение в режиме on-state

Светодиоды также отображают диод графического символа, напряжение проводимости намного выше, чем обычный диод

Обратный пробой напряжения ниже, чем 4,5 в Диод Зенера может обнаружить его, выглядит как двойной символ диода. Его положительное и отрицательное напряжение, чтобы повернуть вокруг 700мв символ диода преобладает, второй символ диода, соответствующий напряжению, включен в регулирование. Поэтому не будь обычным диодом, и Диод Зенера был измерен одновременно

Протестируйте один диод, в то время как его тест обратного соединения между PN распределительной емкостью транзистора, который будет протестирован, затем только в то же время в базу транзистора и эмиттер, основание и коллектор или

Из менее 25pF конденсатора, который будет протестирован, тест должен подготовить конденсатор 30pF, конденсатор 30pF для тестирования, тестирования, а затем измерить снова после того, как конденсатор соединен параллельно, путем вычитания измеренного значения 30pF конденсаторов с полученными результатами

Для следующего резистора с сопротивлением 2100 Ом при измерении его индуктивности в диапазоне от 0,01 mH-20 ч

Около двух секунд во время теста, большие конденсаторы и индукторы займет больше времени

Дополнительные характеристики включают Измерение частоты, измерение напряжения, квадратный генератор волн, ШИМ

Генератор, выбор цвета, калибровка ввода в эксплуатацию, Непрерывное тестирование и другие функции
Диапазон частот от 1 Гц до 1 МГц или выше, измеренный на частотах ниже 25 кГц, может отображать разрешение периода до 0,001 МГц

Измерение напряжения постоянного тока до 50 в

Весь путь к выходу сигнала квадратной волны, многодиапазонные частоты на выбор, максимальная выходная частота 2 МГц

Выход одной фиксированной частоты, импульсный сигнал переменного цикла (ШИМ), рабочий цикл регулируется от 1%-99%
Отдельный емкостной функциональный тест, режим тестирования для непрерывного измерения конденсаторов 2uF-50mF может быть измерен непосредственно в их цепи (цепи, где измеренная емкость требует мощности, после того, как измеренная емкость должна быть полностью разряжена)

Тиристоры и Тиристоры могут только распознать его Тиристоры, а также нужно проверить тиристорный или SCR ток триггера меньше, чем может обеспечить текущий тестовый инструмент, тестер может обеспечить только максимальный ток триггера 6mA

1. Выключите
2. Транзистор тест
3. Частота тесты
4. f-генератор
5. 10-битная ШИМ
6. C + ESR @ TP1: 3
7. Непрерывное измерение сопротивления
8. 1-|-3 непрерывные измерения емкости
9. Поворотный энкодер
10. SelfTest
11. Испытательное напряжение
12. FrontColor
13. BackColor регулировки
14. Показывают дату

Содержимое упаковки

100% абсолютно новый

1 шт. diy тестер

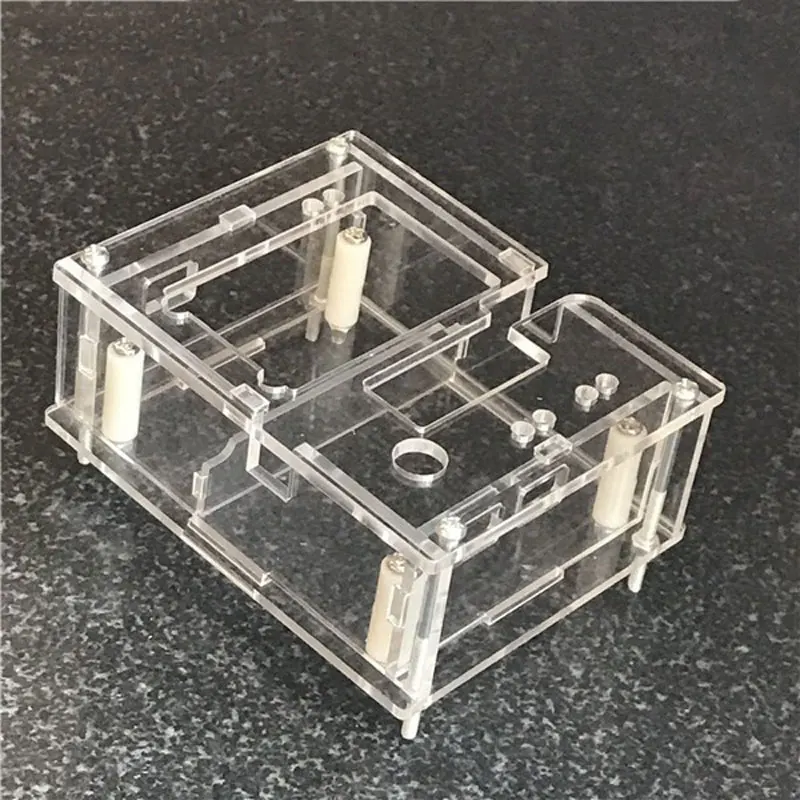

1 шт. чехол (вам нужно собрать чехол самостоятельно)
Не включает аккумулятор и источник питания
