DSTIKE индикатор заряда аккумулятора | Электроника

Что из себя представляет?

Это «фонарик», «powerbank», «индикатор заряда аккумулятора», «UPS»... Я думаю, что это должно называться "многофункциональным источником питания", но, пожалуйста, не ориентируйтесь на имя, мы должны фокусироваться на том, что это может сделать.

Почему вы это сделали?

Одна из причин заключается в том, что мой последний продукт 18650 Защита аккумулятора V3 (//www.tindie.com/products/lspoplove/18650-Батарея-shield-v3raspberrypiarduino/) копировался и обеспечивающим надежное крепление к "wemos" с логотипом. Я остановил этот продукт, потому что он не безопасен и не работает хорошо. Но поддельная компания wemos по-прежнему продает ее клиентам, которые заставляют меня чувствовать себя очень сердитым. На этот раз я хочу, чтобы мои сторонники имеют хороший опыт питания продуктов, поэтому я решу отпустить этот «индикатор заряда аккумулятора». Он имеет Wi-Fi чип (ESP8266) внутри, затем вы можете отправить Статус батареи через WiFi! Некоторые клиенты просят меня, можно ли контролировать время работы батареи в этот раз я отвечу "ОК".

Что делает его особенным?

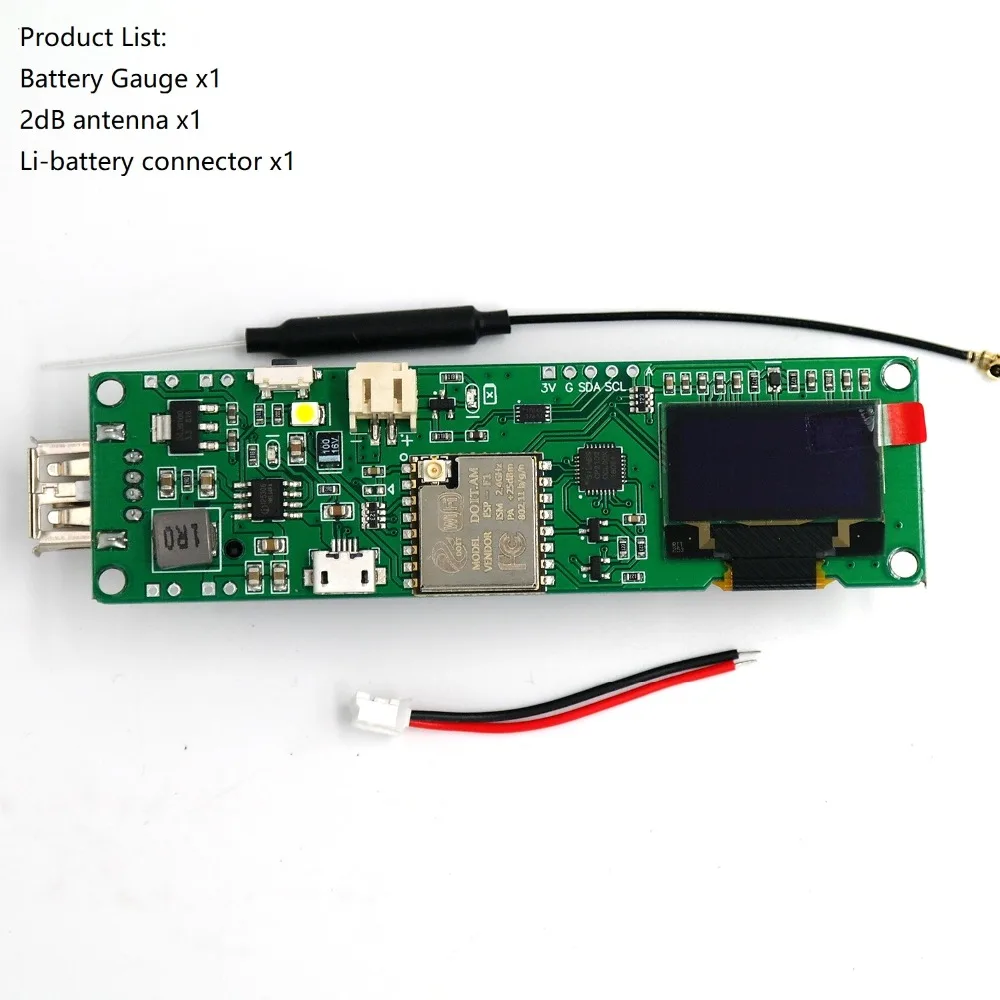

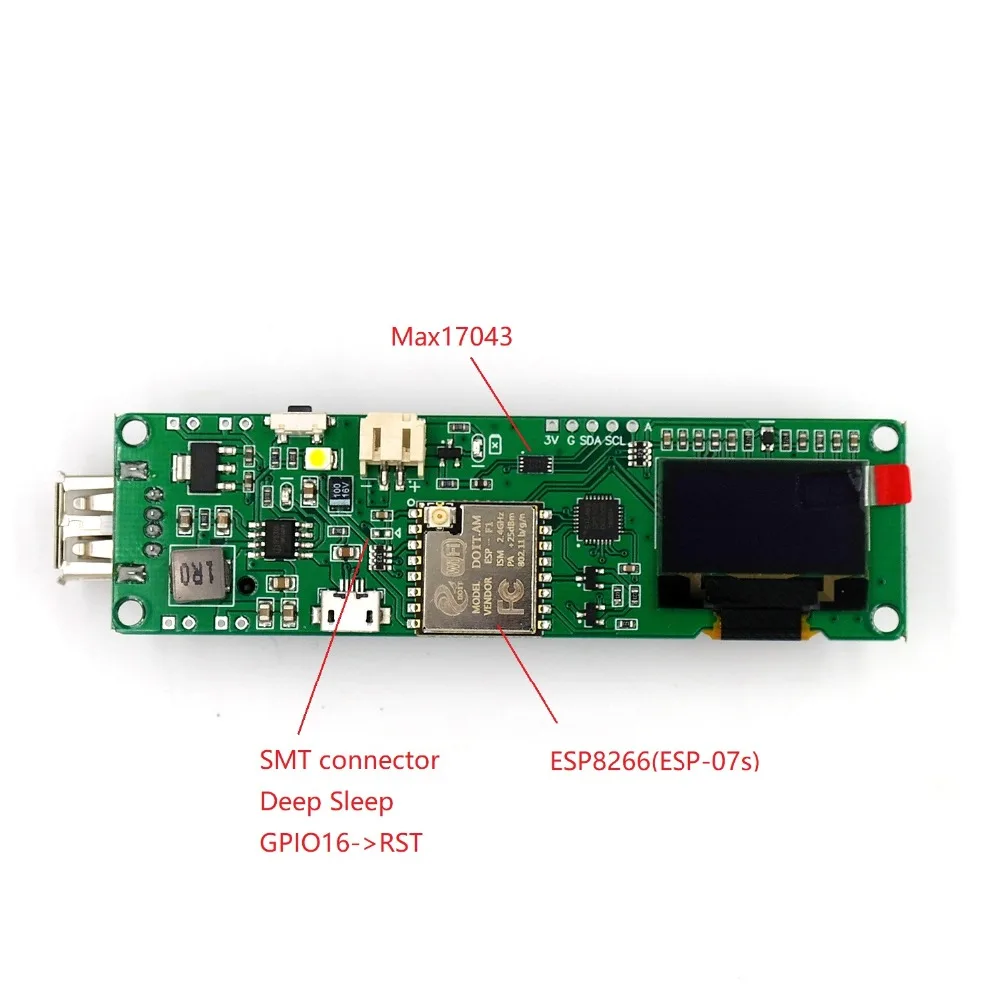

Wi-Fi чип внутри: ESP-07s используется как MCU этого продукта вы можете программировать его самостоятельно. WiFi работает нормально, даже вы не устанавливаете антенну! (что я проверил). Конечно, если вы добавите IPEX антенна, она будет работать лучше. Есть коврик SMT, который позволяет подключать GPIO16 к RST. Если вас интересует функция глубокого сна ESP8266, вы можете попробовать!.

Max17043: MAX17043 использует сложную схему моделирования батареи Li +, которая называется ModelGauge™, чтобы отслеживать относительное состояние заряда батареи (SOC) непрерывно над широко меняющимся профилем заряда/разрядки. В отличие от традиционного топливный расходомер, ModelGauge алгоритм устраняет необходимость в циклах переобучения батареи и внешнем токочувствительном резисторе. Температурная компенсация возможна при минимальном общении между a & micro; C и устройством.

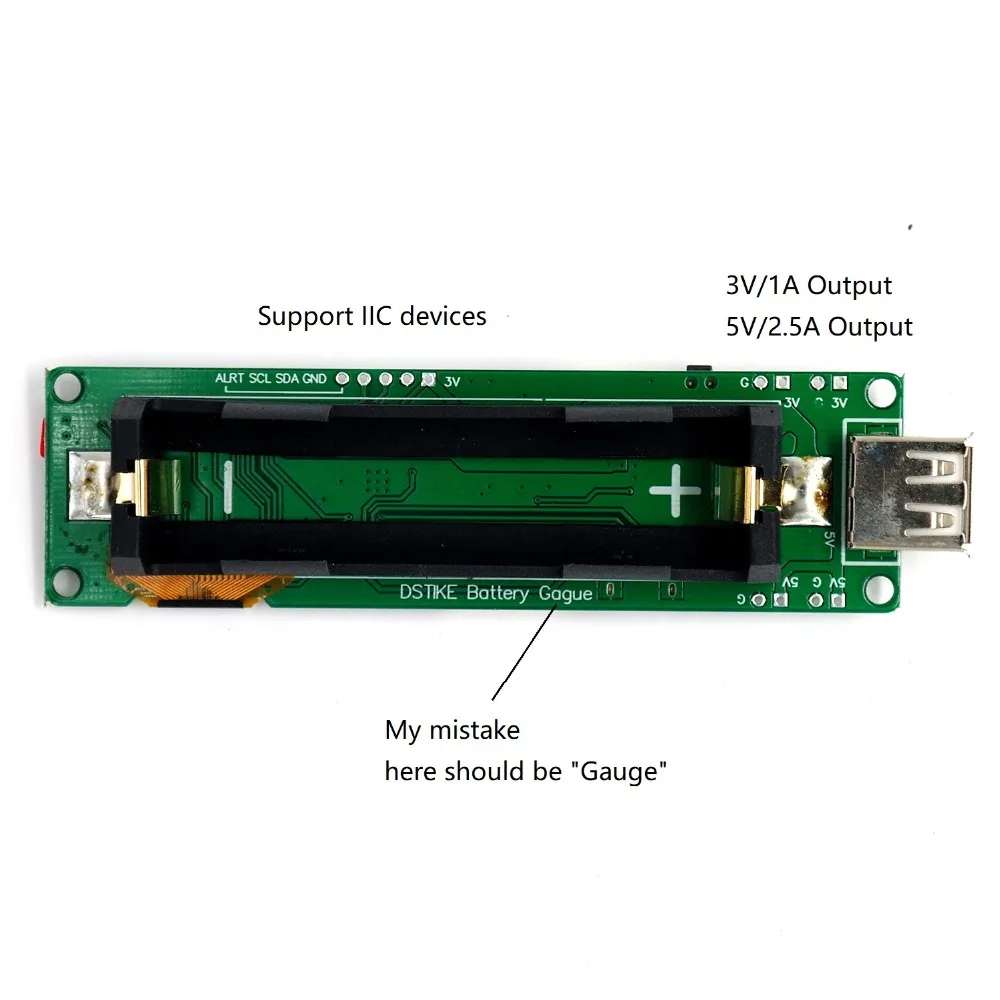

3 V/5 V Выходной порт:

• 3 V Выход x3 Выход: 1A (всего)
• Напряжение на выходе 5 в x2

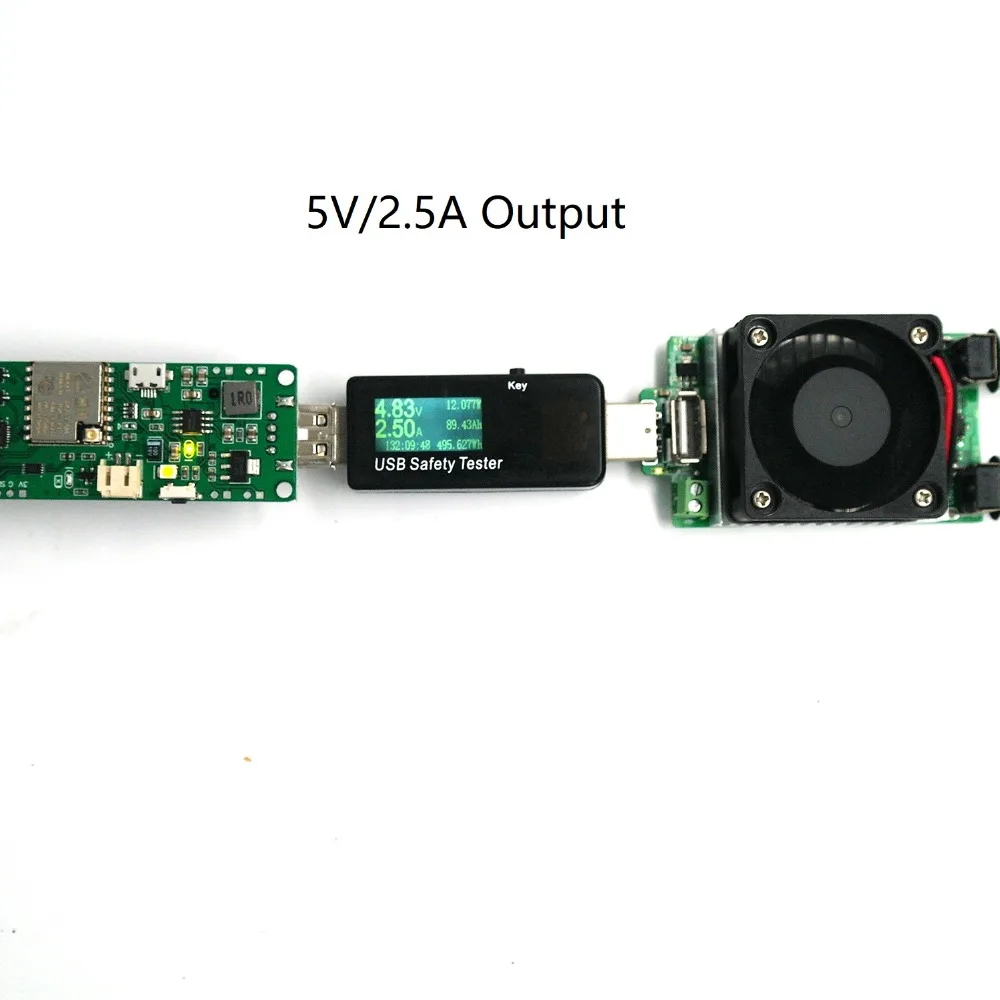

• 5 V type-A USB x1 выход: 2.5A (всего)
• Зарядный ток никель-металл: 1.5A

LM39100: LM39100-Регулятор низкого напряжения. Причина, по которой я не использовала регулятор AMS1117, это потому, что AMS1117 не работает, когда батарея опускается до 3,5 В. Если я регулирую батарею до 5 В, то преобразую в 3 в с AMS1117, который также теряет много энергии. LM39100 имеет только 410mV выпадение, так что я могу использовать LM39100 для регулирования напряжения батареи непосредственно с самой эффективностью.

• Поддержка аккумулятора 18650 и других 3.7V-Li батарей

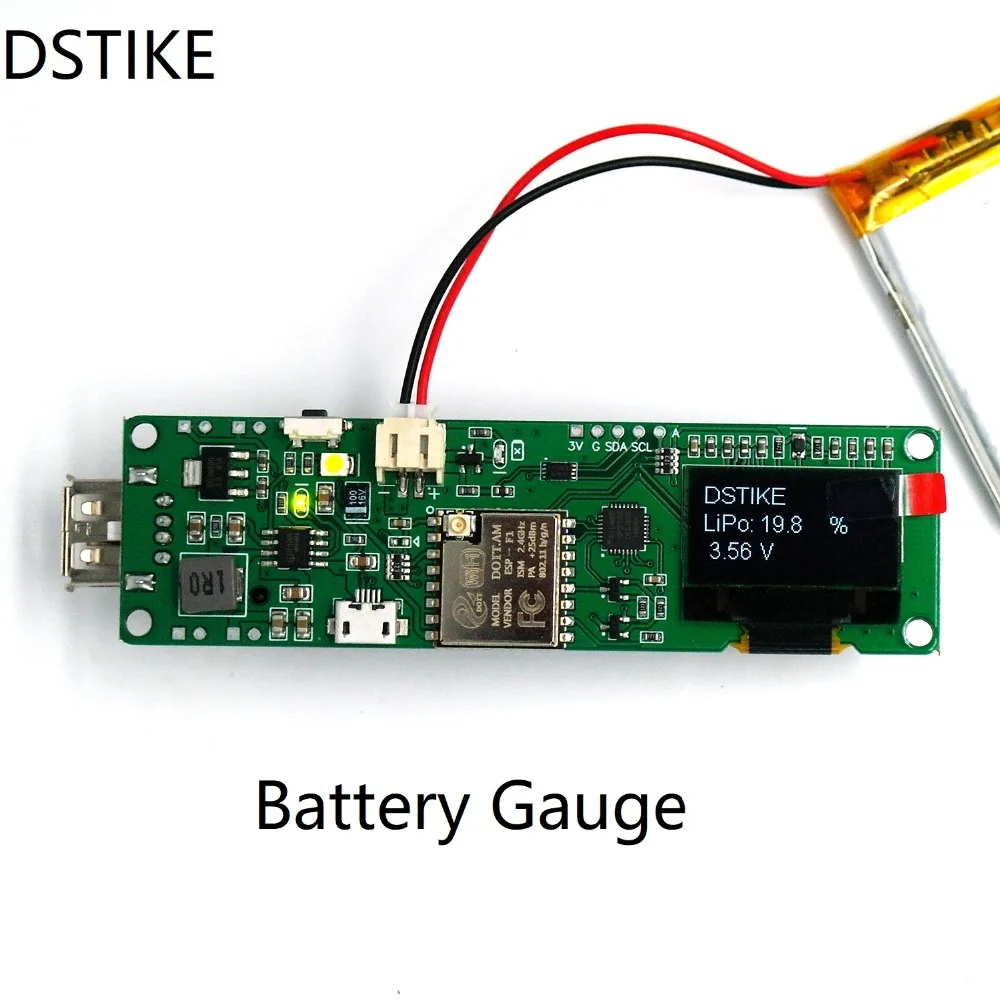

• Дисплей: SSD1306 0,96 "OLED
• Дисплей SDA: GPIO 4 (D2)
• Дисплей SCL/SCK: GPIO 5 (D1)
• Дисплей и ESP07s и max17043 имеют тот же мост IIC.
• Поддержка Deepsleep: smd pad (GPIO16-> RST)

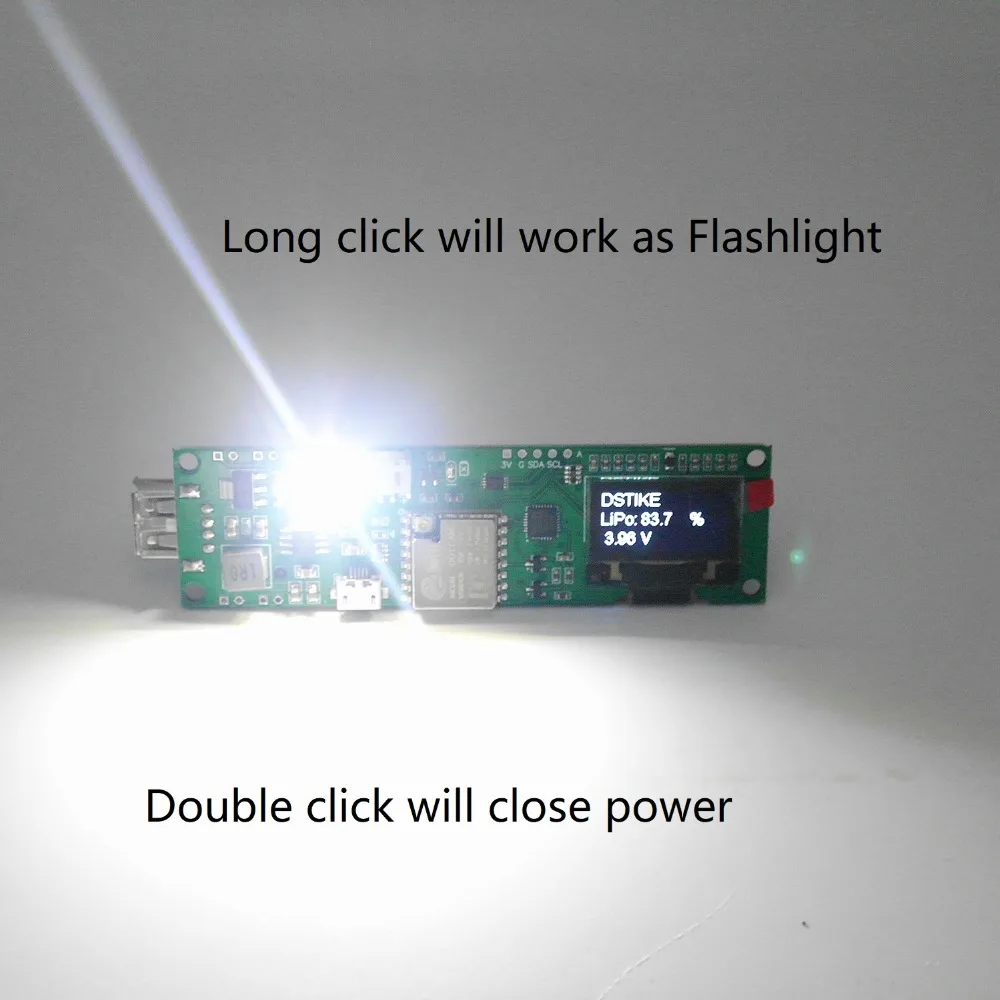

• Кнопка включения: Нажмите, чтобы включить, дважды нажмите, чтобы выключить, нажмите, чтобы открыть фонарик

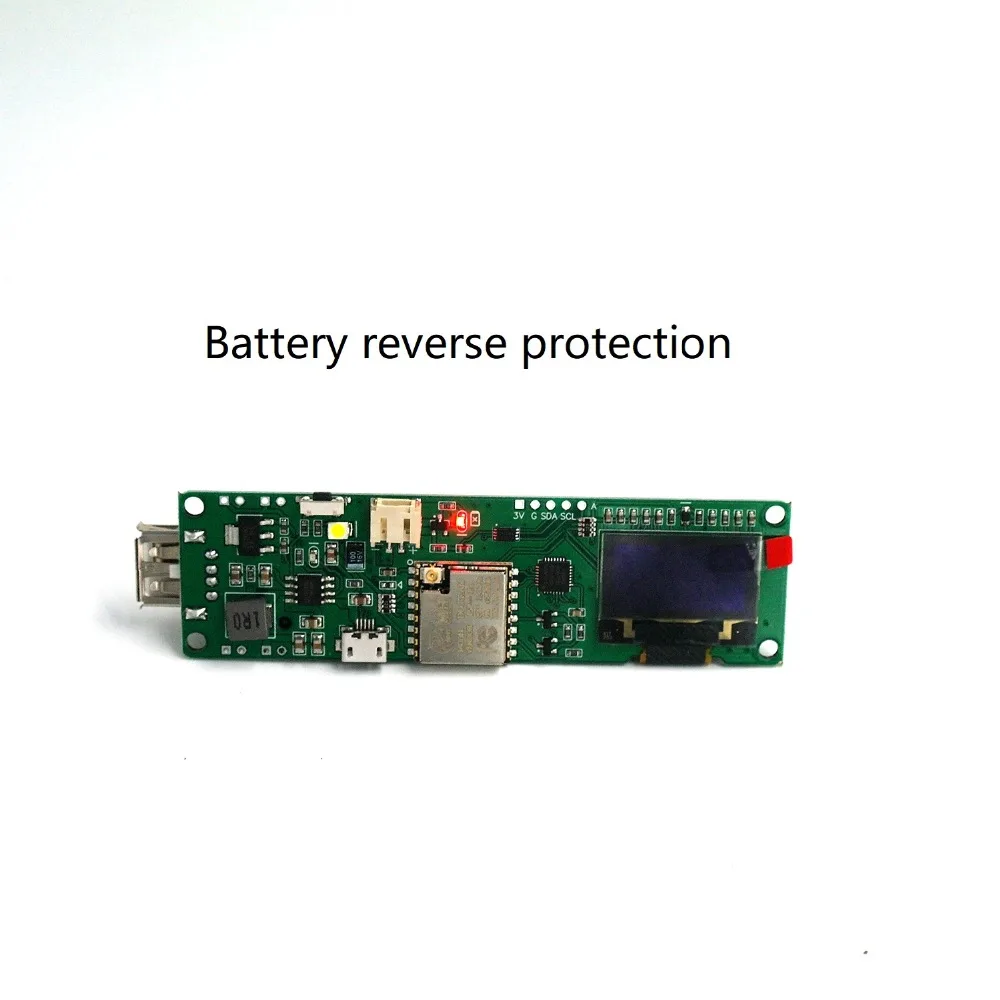

• Батарея Защита от неправильной полярности
• Красный светодиодный: обратное внимание!
• Зеленый светодиодный: мигание означает Чаринг, оставаться "на" означает полный
• Состояние батареи может быть прочитано большинством плат, таких как Arduino, NodeMCU, RaspberryPi... и т. д.

Пример кода

//github.com/lspoplove/BatteryGague

Извините за мой плохой английский. Пожалуйста, сначала свяжитесь со мной с любыми проблемами.
