4-канальная распределительная коробка/Электронная Тяжелая коробка J-box/датчик

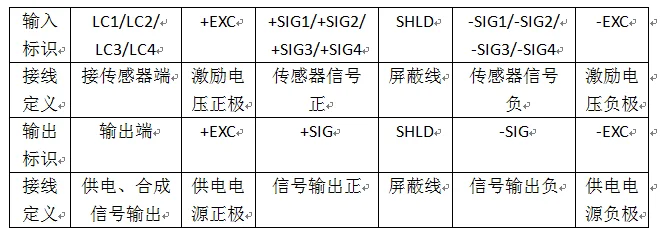

Интерфейс высокой четкости

Примечание: выход + SEN и-SEN соединены с + EXC и-EXC соответственно, независимо от проводки этого порта.

1. Установка

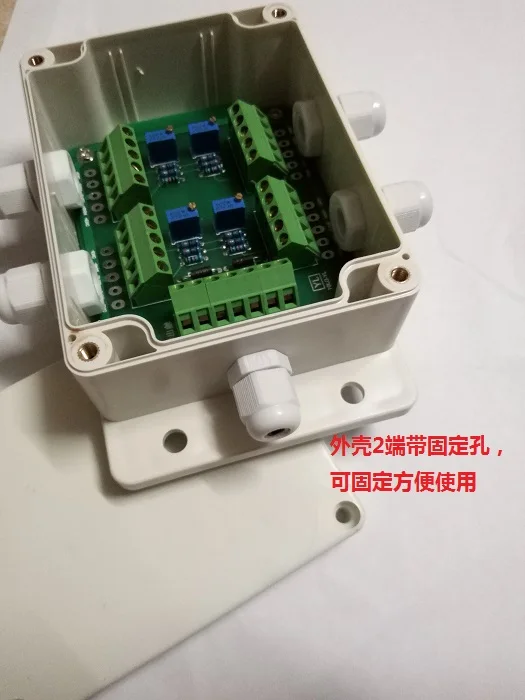

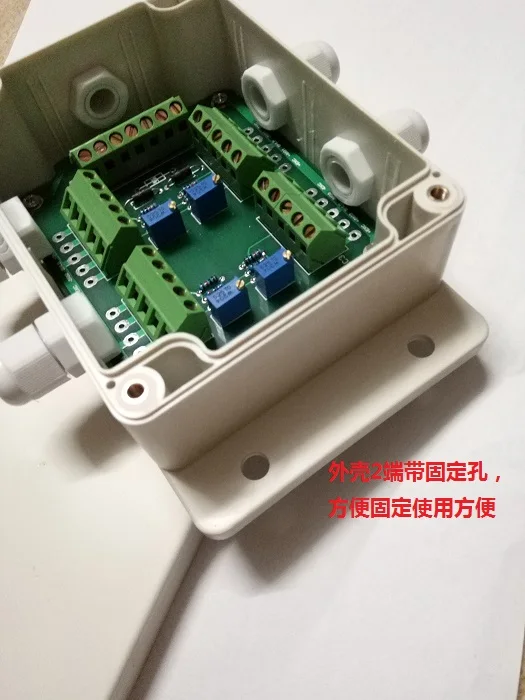

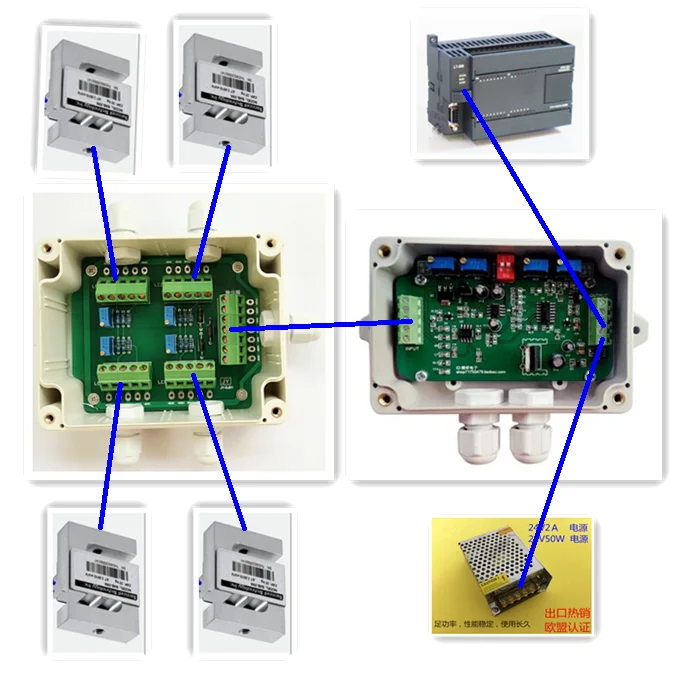

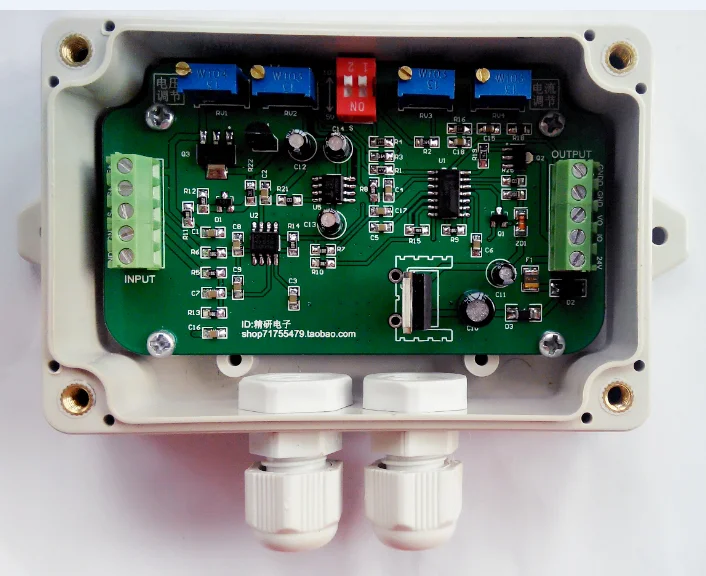

Закрепите распределительную коробку в соответствующем положении на корпусе шкалы. Откройте верхнюю крышку распределительной коробки и проденьте кабель датчика и сигнальный кабель инструмента из соответствующего интерфейса распределительной коробки.Подключите все кабели и затяните все гайки, когда закончите. Блокируйте неиспользуемые разъемы резиновой прокладкой или пластилином и затяните гайки.

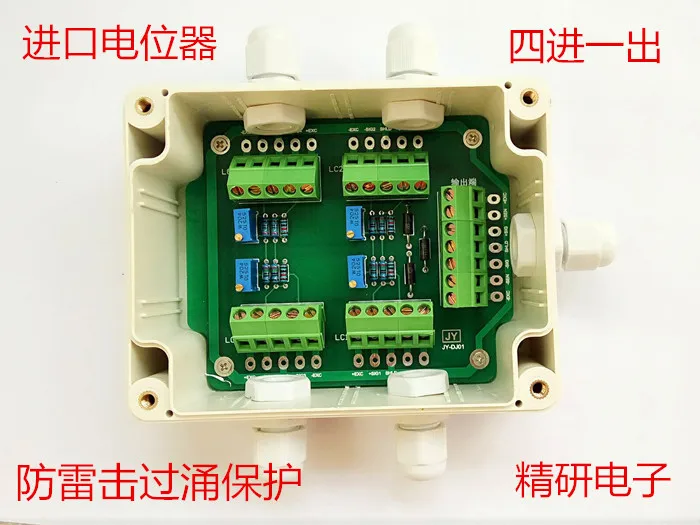

RJ1: соответствующий датчик регулировки 1 #Примечание: 1. Для весов с использованием различных чисел датчиков Кол-во датчиков может быть

RJ2: соответствующий датчик регулировки 2 #Может быть другой, когда проводка, пожалуйста, обратитесь к схеме проводки инструмента.

RJ3: соответствующий датчик регулировки 3 #2, где этикетка EXE или EXC относится к напряжению возбуждения, в зависимости от производителя.

RJ4: соответствующий датчик регулировки 4 #

2, отладка (нанесите приближение к полноразмерной шкале тяжелых транспортных средств, прежде чем разница в угле будет регулироваться несколько раз)

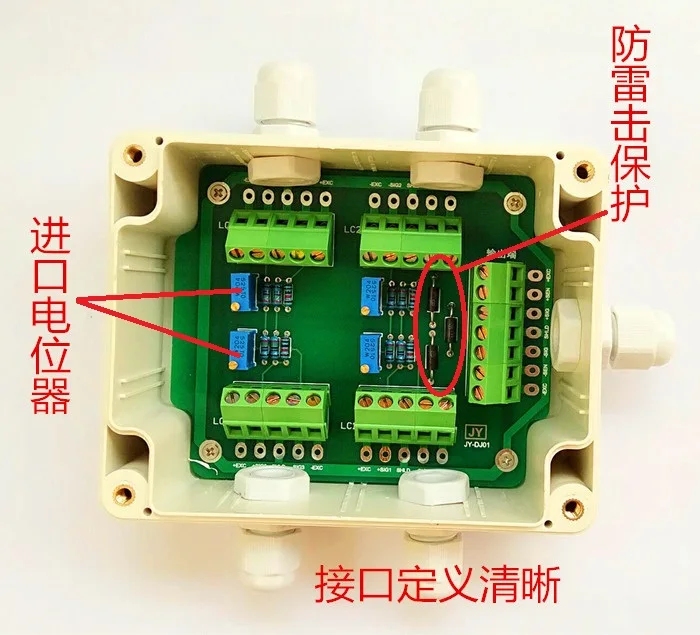

При установке и вводе в эксплуатацию электронного весового инструмента четырехточечный (или более) нагрузочный элемент на корпусе шкалы должен быть протестирован на эксцентричную нагрузку. Путем размещения 1/3 номинальной нагрузки в четырех углах шкалы (фактически чуть выше положения, в котором установлен датчик нагрузки), максимальные и минимальные значения для каждого угла записываются, а затем усредняются. Если погрешность в дисплее измерителя составляет 3 деления, ее можно отрегулировать на диапазон допуска потенциометром на распределительной коробке, И соответствующий потенциометр каждой ячейки нагрузки настраивается, чтобы сделать значение каждого угла в среднем счетчика. Значение «закрыто», так что после трех циклов регулировки угла давления ошибка каждой эксцентриковой точки нагрузки наконец находится в диапазоне допуска. Если погрешность в дисплее измерителя превышает 3 деления, недостаточно только компенсации потенциометра. Высоту датчика следует сначала отрегулировать, а затем совместить с потенциометром для регулировки, и, наконец, ошибка каждой эксцентриковой точки нагрузки находится в диапазоне допуска.

(Примечание: после смещения погрешность эксцентриковой нагрузки регулируется в диапазоне допуска, платформа для взвешивания должна быть переработана для обеспечения характеристик измерения)
