Набор беспроводной телеметрии и радиопередатчика LeadingStar Holybro 433 МГц 915 МГц 500 мВт V3 для контроллера полета PIXHawk 4.

Набор беспроводной телеметрии и радиопередатчика LeadingStar Holybro 433 МГц 915 500 мВт V3 для контроллера полета PIXHawk 4.

Brand NameLeadingStarModel NumberHolybroOriginMainland ChinaSize11.0*7.5*4.5cmMaterialPlasticUseVehicles & Remote Control ToysWheelbaseBottom PlateRC Parts & AccsAntennasFor Vehicle TypeHelicoptersTool SuppliesAssembly CategoryTechnical parametersKV1100Four-wheel Drive AttributesAssemblageUpgrade Parts/AccessoriesOtherRemote Control Peripherals/DevicesESCMeasurement unit100000015Each pack1

Unavailable in

Description

Описание:

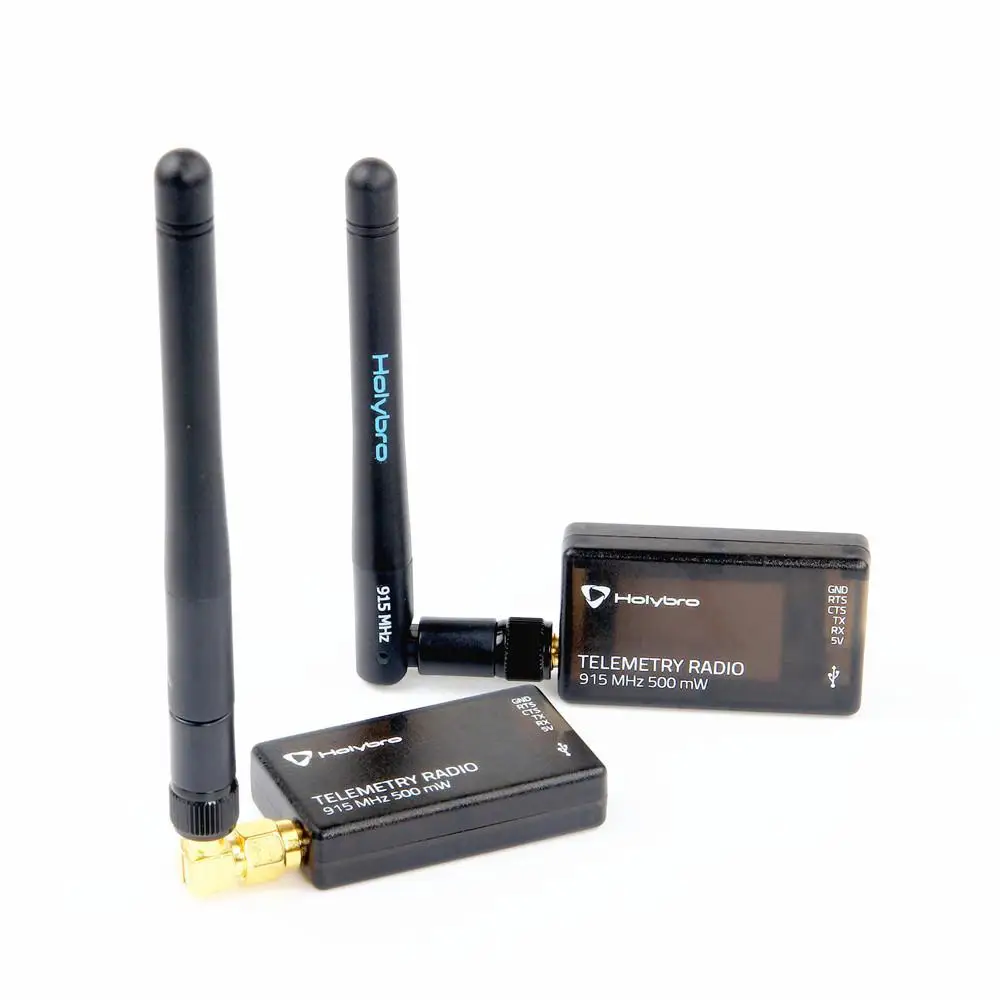

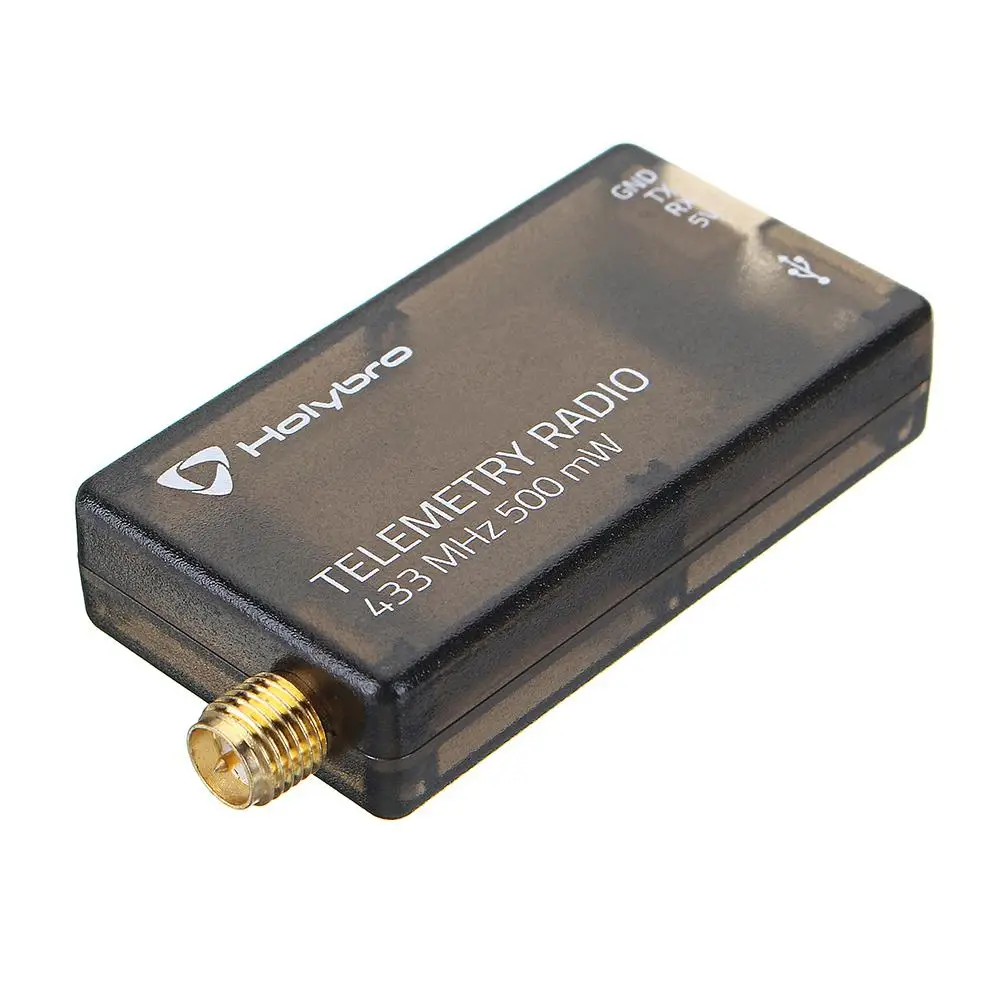

Тип товара: 433 МГц или 915 МГц радиомодуль с антенной

Название бренда: Holybro

Версия: 433 МГц/915 МГц (опционально)

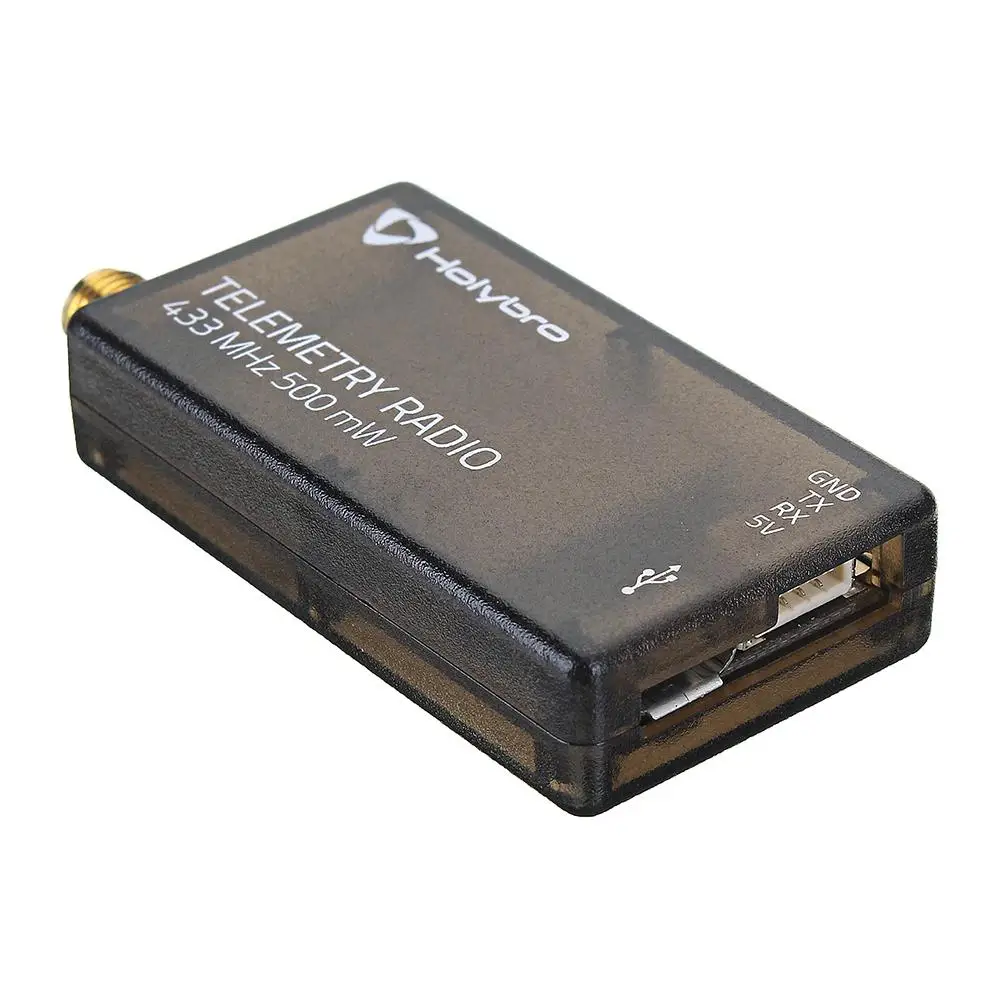

Наименование товара: 500 мВт трансивер Радио телеметрический набор V3

Применение: Совместимость с контроллером полета Pixhawk 4

Размер: 26x53x10,7 мм (без антенны)

Обработка

Максимальная выходная мощность 100 мВт (регулируемая)-117 дБм чувствительность

Прошивка с открытым исходным кодом SIK

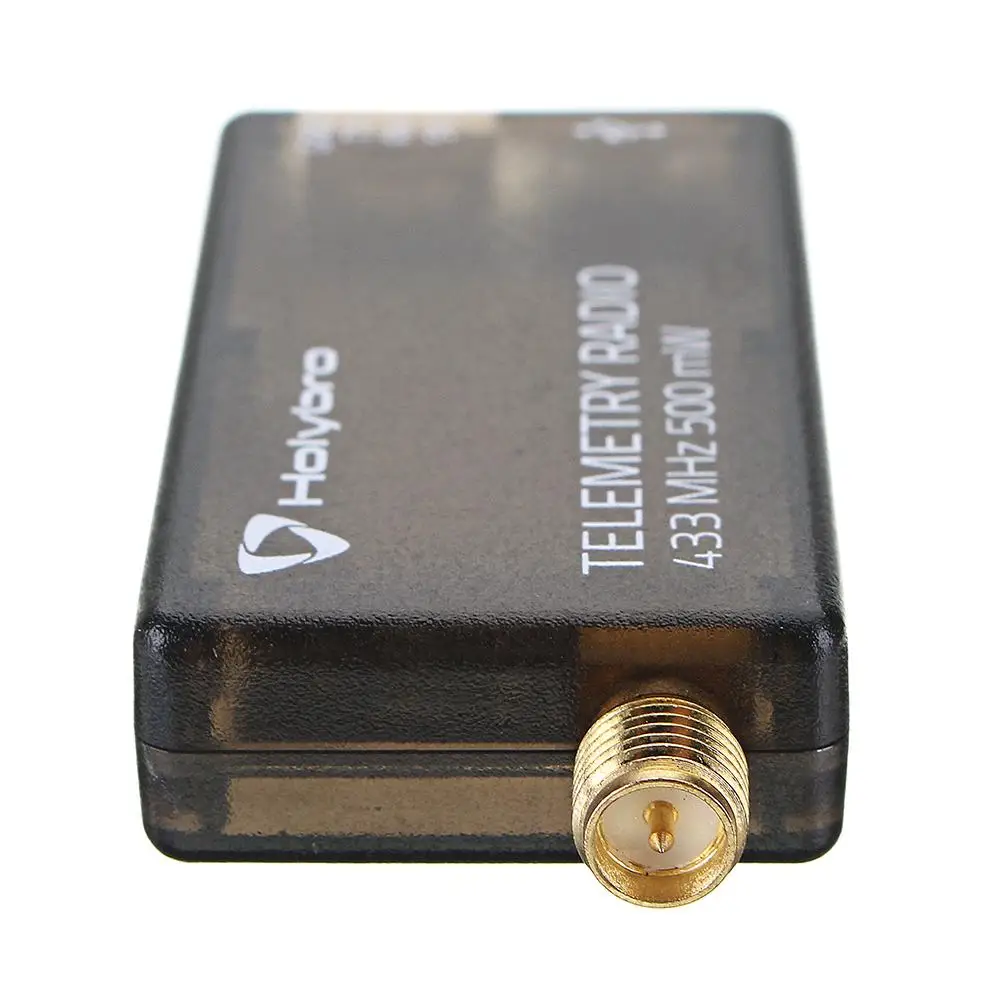

RP-SMA соединитель

2-полосная полнодуплексная связь через адаптивный интерфейс TDM UART

Прозрачная серийная ссылка

Обрамление протокола MAVLink

Частотный диапазон распространения (FHSS) настраиваемый Рабочий цикл

Коррекция ошибок исправляет до 25% ошибок бит с открытым исходным кодом прошивки SIK

Настраиваемый через планировщик миссии и планировщик APM

FT230X-это USB к основному UART IC

Мощность

Напряжение питания: 5 В постоянного тока (от USB или JST-GH)

Ток передачи: 500 мА при 27dBm

Ток получения: 25 мА

Серийный интерфейс: 3,3 В UART

Светодиоды состояния

Радиоприемники имеют 2 светодиода состояния, один красный и один зеленый. Значение разных светодиодных состояний:

Зеленый светодиод мигает-поиск другого радио

Зеленое светодиодное твердое соединение установлено с другим радио

Красный светодиод мигает-передача данных

Красный светодиодный цельный режим обновления прошивки

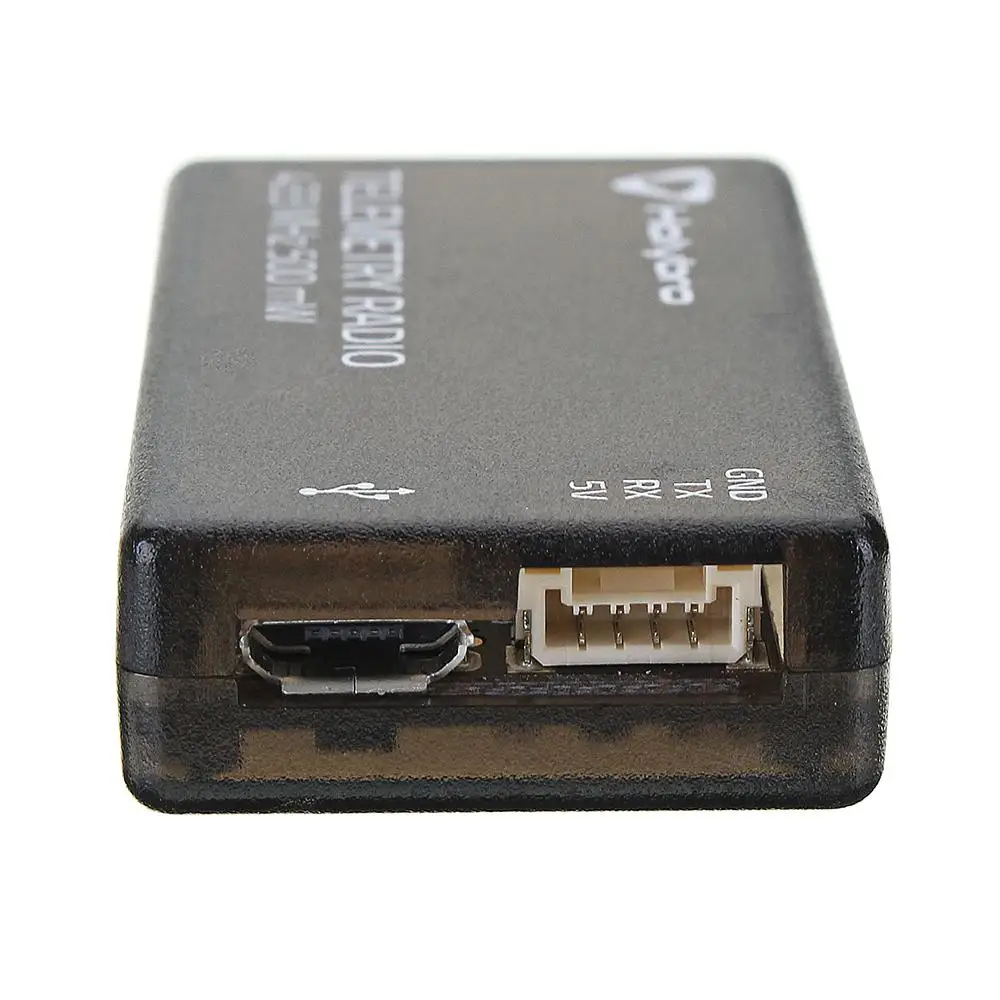

Подключение к Pixhawk4

Используйте разъем 4-контактного JST-GH, который должен был прийти с радио для подключения радио к вашему pixhawk4 "Telem 1"

(«Telem 2» также может быть использован, но рекомендация по умолчанию-«Telem1»).

Подключение к ПК

Подключение радио к вашему ПК с Windows так же просто, как подключение кабеля micro USB

(Который должен был быть включен в радио) на ваш компьютер.

Необходимые драйверы должны быть установлены автоматически, и радио будет отображаться как новый «последовательный порт USB»

В менеджере устройств Windows под портами (COM & LPT).

Раскрывающийся список выбора com-порта для планировщика миссии также должен содержать тот же Новый com-порт.

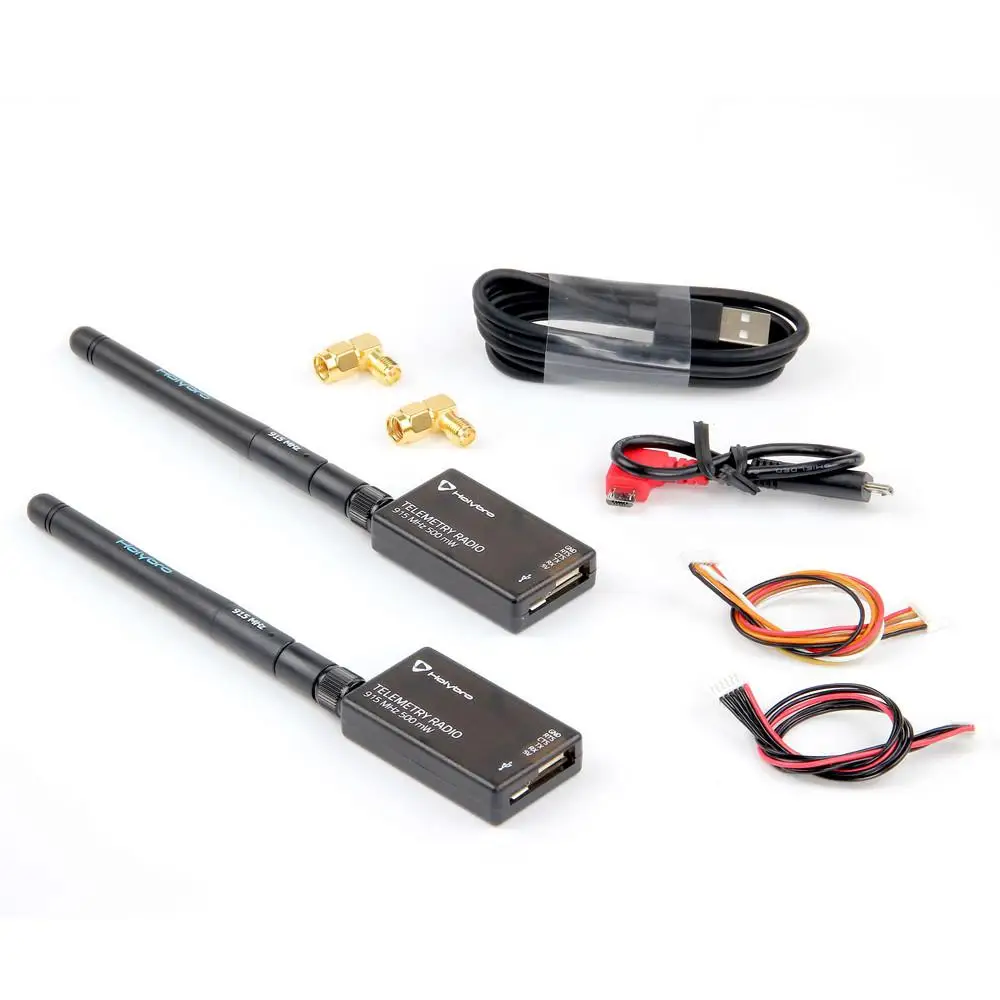

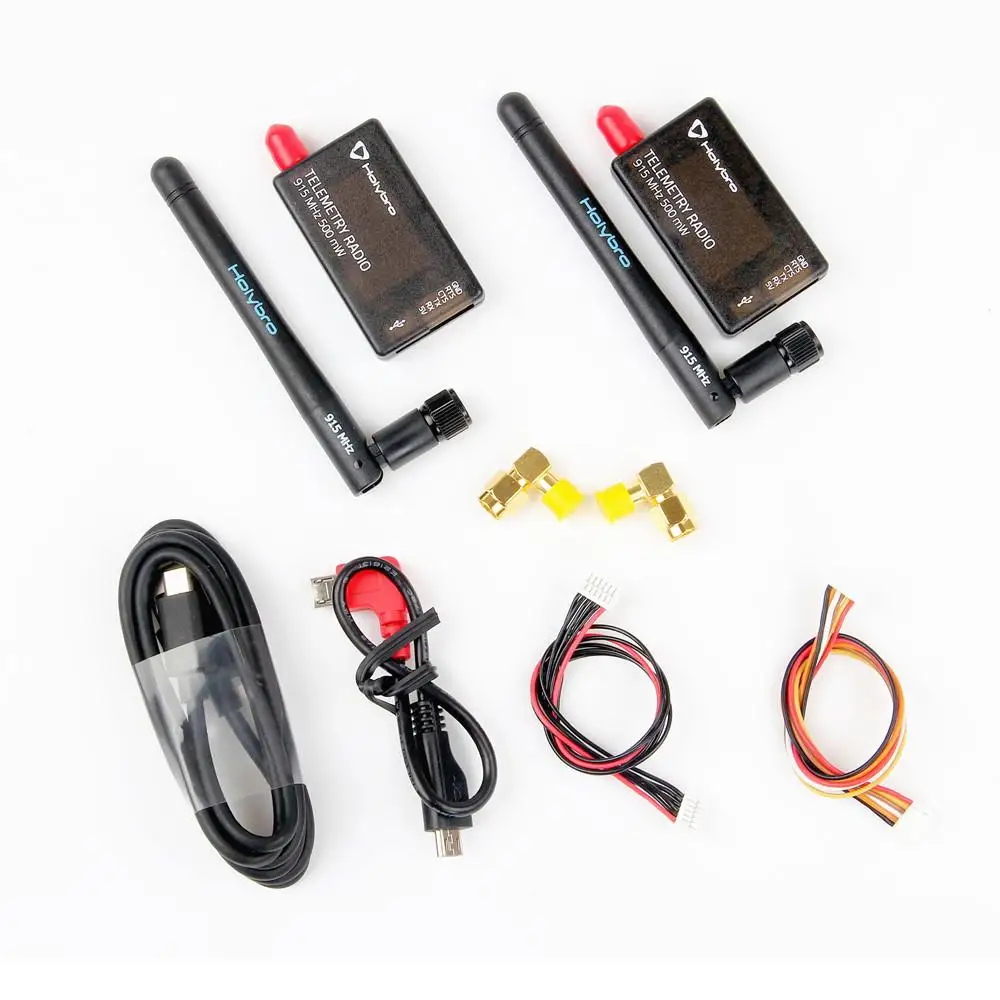

Упаковка включает:

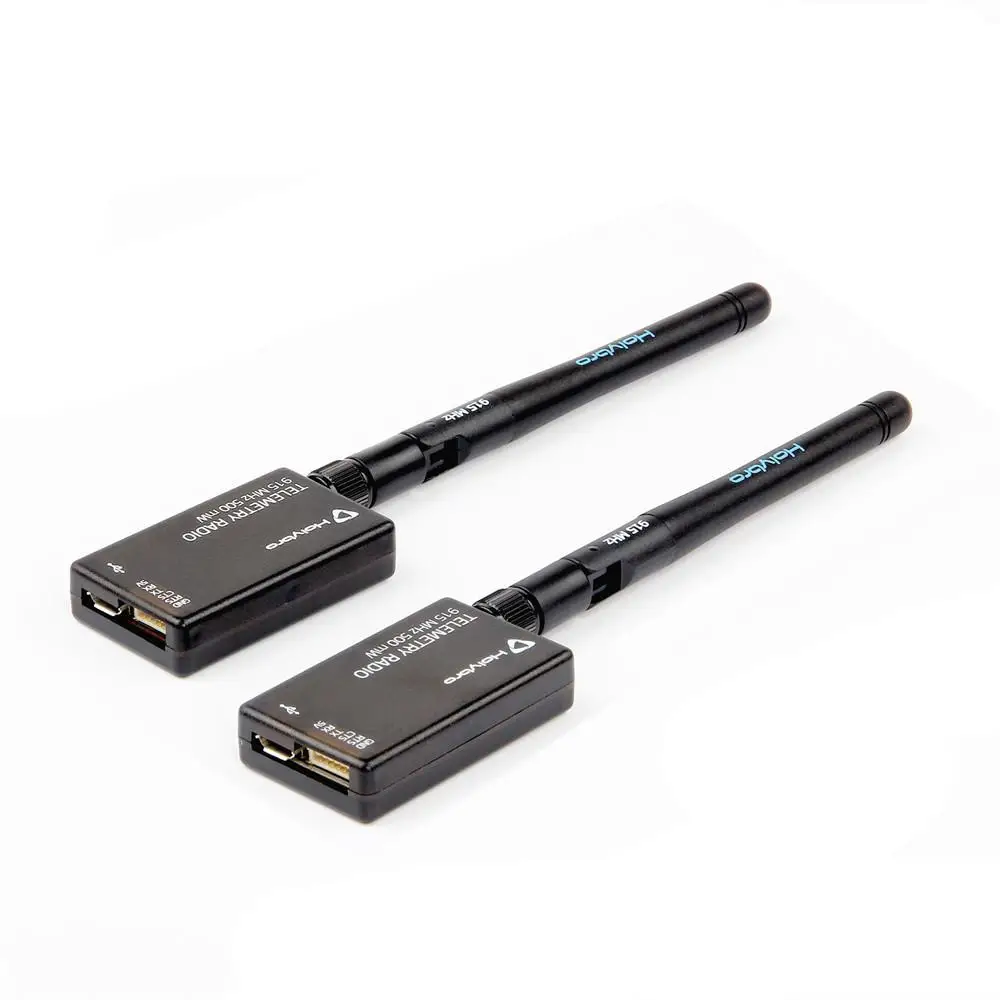

2x433 МГц или 915 МГц радио модуль с антенной

1x Кабель Micro-USB

1x Android OTG Кабель-адаптер

1x GH 6P-GH 4 P кабель

1x MLX 6P-GH 4 P кабель

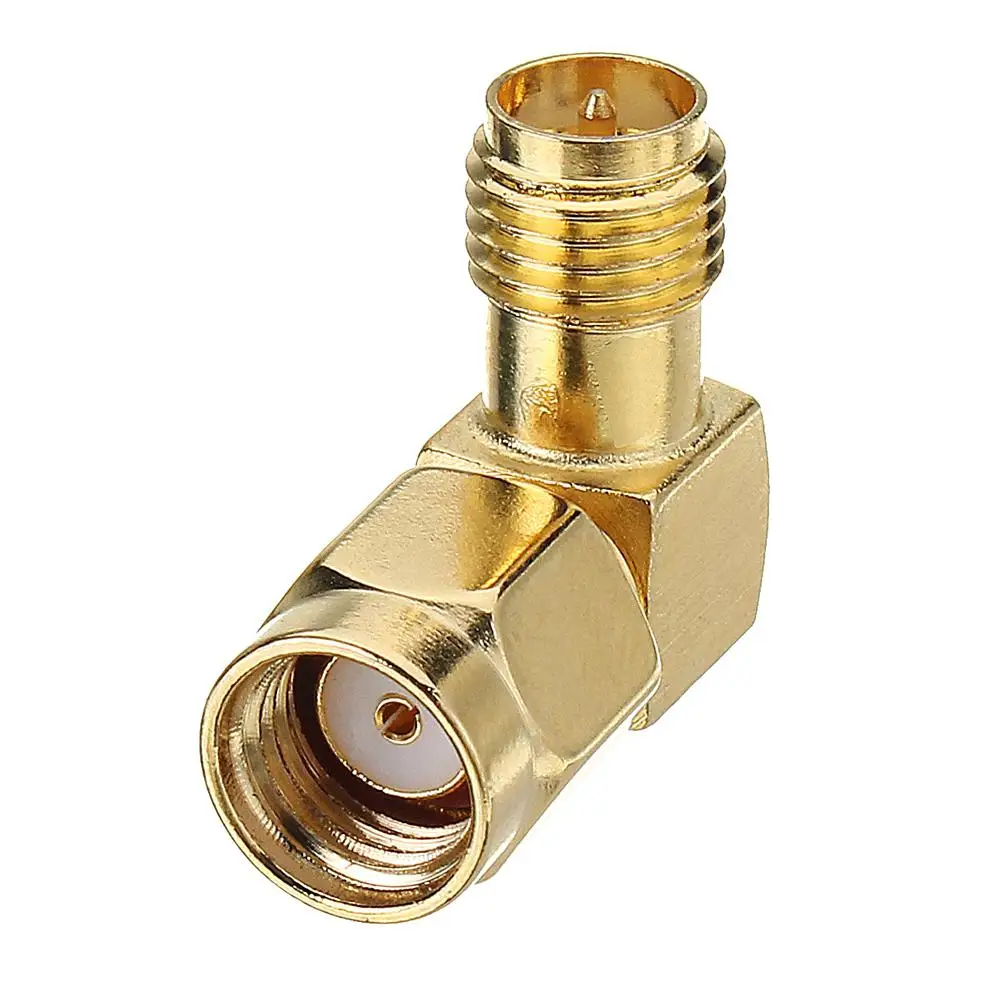

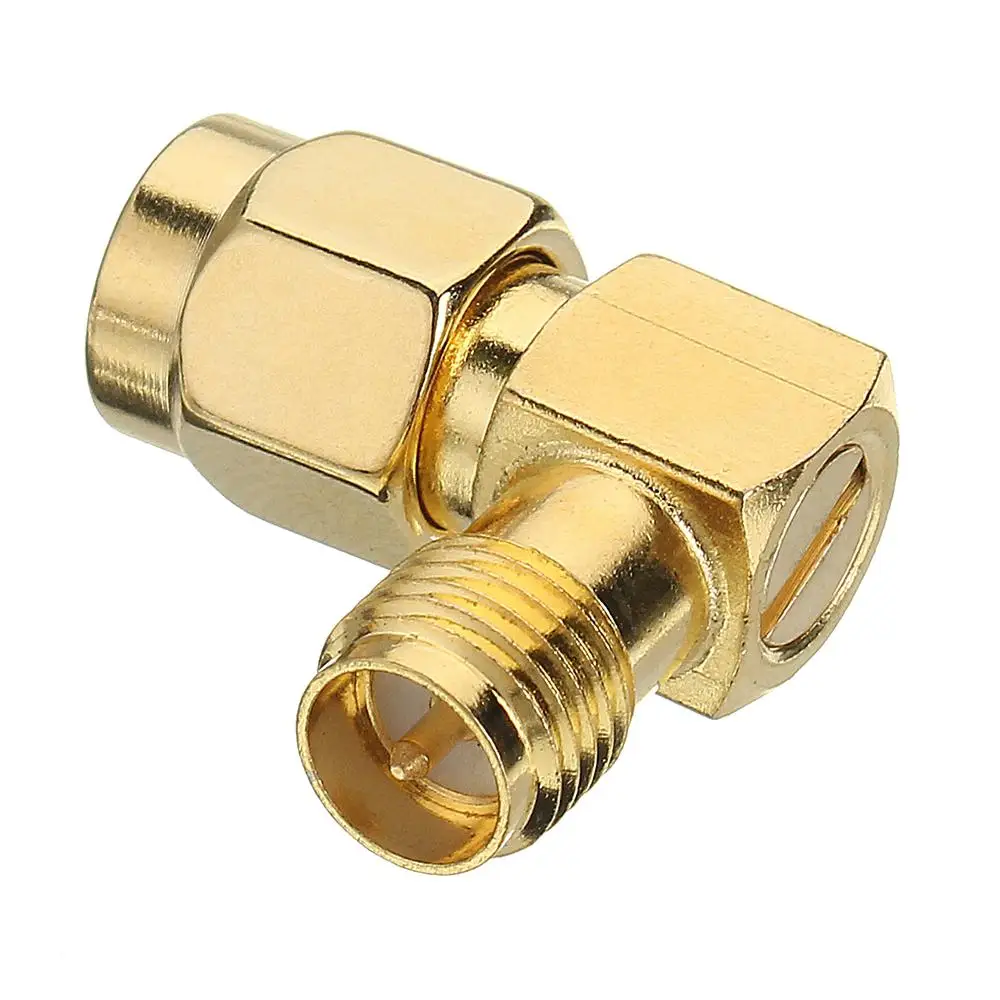

2х SMA адаптер

Примечание:

Отклонение цвета может отличаться из-за различных настроек монитора.
