Описание товара
Особенности:
1、 Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, возможность воспроизводить шаблоны пользовательской формы волны.
2Использование DDS прямой технологии цифрового синтеза для создания точного, стабильного и низкого искажения выходного сигнала.
3Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.
4Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.
5Отличное улучшение для производительности квадратных волн, диапазон квадратных частот до 15 МГц без искажений.
660 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
7Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.
8、 Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
9、 Рабочий цикл каждого канала может быть скорректирован независимо 0,1%-99.9%, регулирующее разрешение 0.1%.
10、 Ширина импульсного импульса и время импульсного цикла точно регулируются, регулировка диапазона 30nS-4000S
11Характеристики сканирования: Линейная развертка и логарифмическая развертка; 0,1 s-999,9 s Время развертки; Сортировка, обратная и круглая направленность развертки.
12С функцией импульсного импульса, позволяют выходу блока 1 ~ 1048575 произвольных импульсных поездов.
13Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
14、-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.
15С функцией вывода цифрового сигнала, выходной диапазон CMOS 0 ~ 10 В.
16Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.
17Функция счетчика: с режимами соединения постоянного и переменного тока.
18Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать
Выход из прибора.
19Функция связи: ПК может использоваться для управления прибором.
20С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.
Частотная характеристика | |||||||||||||
JDS2600-15M | JDS2900-30M | JDS2900-40M | JDS2900-50M | JDS2900-60M | |||||||||
Синусоидальный Частотный диапазон | 0 ~ 15 МГц | 0 ~ 30 МГц | 0 ~ 40 МГц | 0 ~ 50 МГц | 0 ~ 60 МГц | ||||||||
Квадратный Частотный диапазон | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | ||||||||
Треугольный Частотный диапазон | |||||||||||||
Частотный диапазон импульсов | 0 ~ 6 МГц | 0 ~ 6 МГц | 0 ~ 6 МГц | 0 ~ 6 МГц | 0 ~ 6 МГц | ||||||||
TTL Цифровой частотный диапазон | |||||||||||||
Частотный диапазон произвольной волны | |||||||||||||
Квадратное время подъема | ≤ 25 нс | ≤ 20 нс | ≤ 15 нс | ≤ 15 нс | ≤ 15 нс | ||||||||
Диапазон регулировки ширины импульса | 150nS-4000S | 60nS-4000S | 40nS-4000S | 30nS-4000S | 30nS-4000S | ||||||||
Разрешение частоты Mininum | 0.01µгц (0,00000001 Гц) | ||||||||||||
Точность частоты | ± 20ppm | ||||||||||||
Стабильность частоты | ± 1ppm/3h | ||||||||||||
Характеристика формы волны | |||||||||||||
Форма волны | Синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Cink pulse, Lorentz Pulse и 60 видов пользовательских сигналов. | ||||||||||||
Вертикальное разрешение формы волны | 14 бит | ||||||||||||
Частота дискретизации формы волны | 266MSa/s | ||||||||||||
Длина волны | 2048 точек | ||||||||||||
Синус | Гармоническое подавление | ≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц) | |||||||||||
Полное гармоническое искажение | <0.8%(20 Гц ~ 20 кГц, 0dBm) | ||||||||||||
Квадратный и импульсный | Overshoot (квадрат) | ≤ 5% | |||||||||||
Диапазон рабочего цикла (пульс) | 0.1% ~ 99.9% | ||||||||||||
Рампа волна | Линейность | ≥ 98% (0,01 Гц ~ 10 кГц) | |||||||||||
Характеристики выхода | |||||||||||||
Амплитудный диапазон | Частота вращения ≤ 10 МГц | 10 МГц <частота ≤ 30 МГц | Частота> 30 МГц | ||||||||||
0Vpp ~ 20Vpp | 0Vpp ~ 10Vpp | 0Vpp ~ 5Vpp | |||||||||||
Разрешение амплитуды | 1МВ | ||||||||||||
Амплитудная стабильность | ± 0.5%/5 ч | ||||||||||||
Амплитудная плоскостность | ± 5%(<10 МГц); ± 10%(>10 МГц) | ||||||||||||
Сигнал на выходе | |||||||||||||
Выходное сопротивление | 50Ω ± 10% (Типичный) | ||||||||||||
Защита | Короткое замыкание 60S не будет повреждено | ||||||||||||
Смещение постоянного тока | |||||||||||||
Диапазон офсетной регулировки | Выходная амплитуда> 4 в | 0,4 V <Выход amplitude≤ 4V | 0 <Выход amplitude≤ 0,4 V | ||||||||||
-9,99 V ~ 9,99 V | -2,5 V ~ 2,5 V | -0,25 V ~ 0,25 V | |||||||||||
Офсетное разрешение | 0,01 V | ||||||||||||
Фазовая характеристика | |||||||||||||
Диапазон регулировки фаз | 0 ~ 359.9o | ||||||||||||
Разрешение фазы | 0.1o | ||||||||||||
TTL/COMS выход | |||||||||||||
Низкий уровень | <0,3 в | ||||||||||||
Высокий уровень | 1 В ~ 10 в | ||||||||||||
Повышение уровня/осеннее время | ≤ 20 нс | ||||||||||||
Функция внешнего измерения | |||||||||||||
Функция счетчика частоты | Диапазон измерения частоты | 1 Гц ~ 100 МГц | |||||||||||
Точность измерения | Время ворот постоянно регулируется между0,01 S ~ 10s | ||||||||||||
Функция счетчика | Счетная область | 0-4294967295 | |||||||||||
Комбинированный режим | 2 вида режимов соединения, DC и AC | ||||||||||||
Режим подсчета | Ручная работа | ||||||||||||
Диапазон напряжения входного сигнала | 2Vpp ~ 20Vpp | ||||||||||||
Измерение ширины импульса | 0.01us (разрешение), 20s (максимальное время измерения) | ||||||||||||
Измерение периода | 0.01us (разрешение), 20s (максимальное время измерения) | ||||||||||||
Функция развертки | |||||||||||||
Канал развертки | CH1 или CH2 | ||||||||||||
Тип развертки | Линейная развертка, бревенчатая развертка | ||||||||||||
Время подметания | 0,1 s ~ 999,9 s | ||||||||||||
Диапазон установки | Произвольно устанавливается между точкой запуска и точкой остановки | ||||||||||||
Направление развертки | Вперед, назад и круглый ход | ||||||||||||
Общие технические параметры | |||||||||||||
Дисплей | Тип дисплея | 2,4 дюймов TFT цветной ЖК-дисплей | |||||||||||
Хранение и загрузка | Количество | 100 групп | |||||||||||
Расположение | От 00 до 99 (извлечение данных о месте 00 по умолчанию) | ||||||||||||
Произвольная волна | Количество | От 1 до 60, всего 60 групп (по умолчанию 15 групп) | |||||||||||
Интерфейс | Режим интерфейса | USB к последовательному интерфейсу | |||||||||||
Интерфейс расширения- | Существует последовательный интерфейс режима уровня TTL, чтобы быть удобным для вторичной разработки. | ||||||||||||
Скорость связи | Стандарт 115200bps | ||||||||||||
Протокол связи | Принять режим командной строки, открытый протокол | ||||||||||||
Источник питания | Диапазон напряжения | DC5V ± 0,5 V | |||||||||||
Производственный процесс | Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы | ||||||||||||
Предупреждение ющий тон | Пользователь может установить или выключить | ||||||||||||
Рабочие характеристики | Полная кнопка работы, ручка непрерывной регулировки | ||||||||||||
Условия окружающей среды | Температура: 0 ~ 40 оC Влажность:<80% | ||||||||||||
Вес | 800 г | ||||||||||||

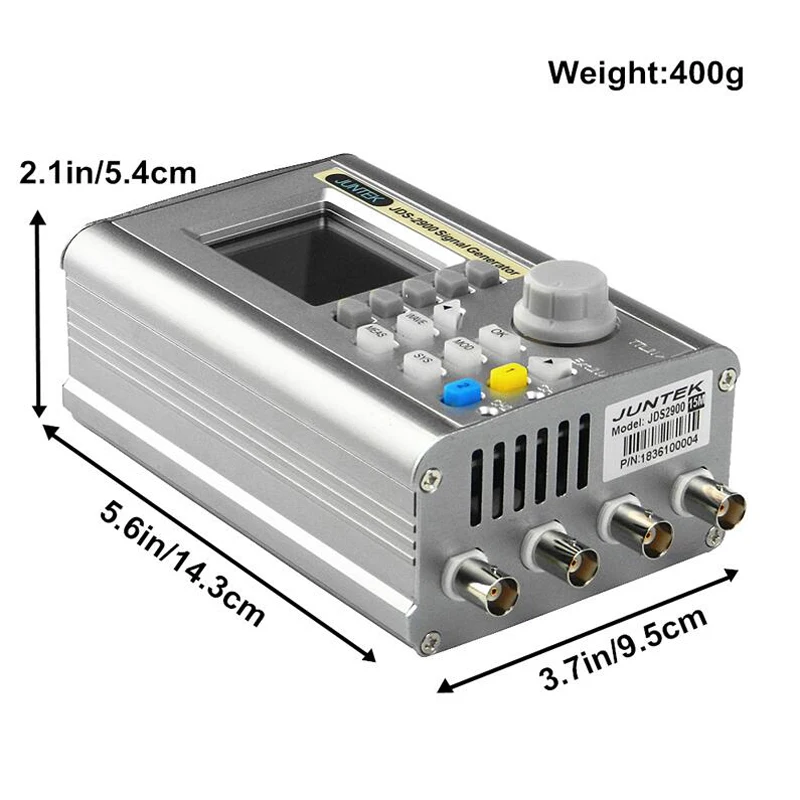

Размеры | 146*96*56 мм |
Тестовые фотографии:
1. Синусоидальная волна и квадратная волна
2. Двухканальные произвольные волны
3. Подъем пилообразной волны
4. Двухканальная импульсная волна
5. Разница в фазе 180 °
6. Сигнал постоянного тока
7. Офсетный сигнал
8.CMOS сигнал
9. Сигнал триггера
10. Импульсный сигнал
11. Синусоидальная волна 30 МГц
12. Синусоидальная волна 10 МГц
13. Квадратная волна 10 МГц
