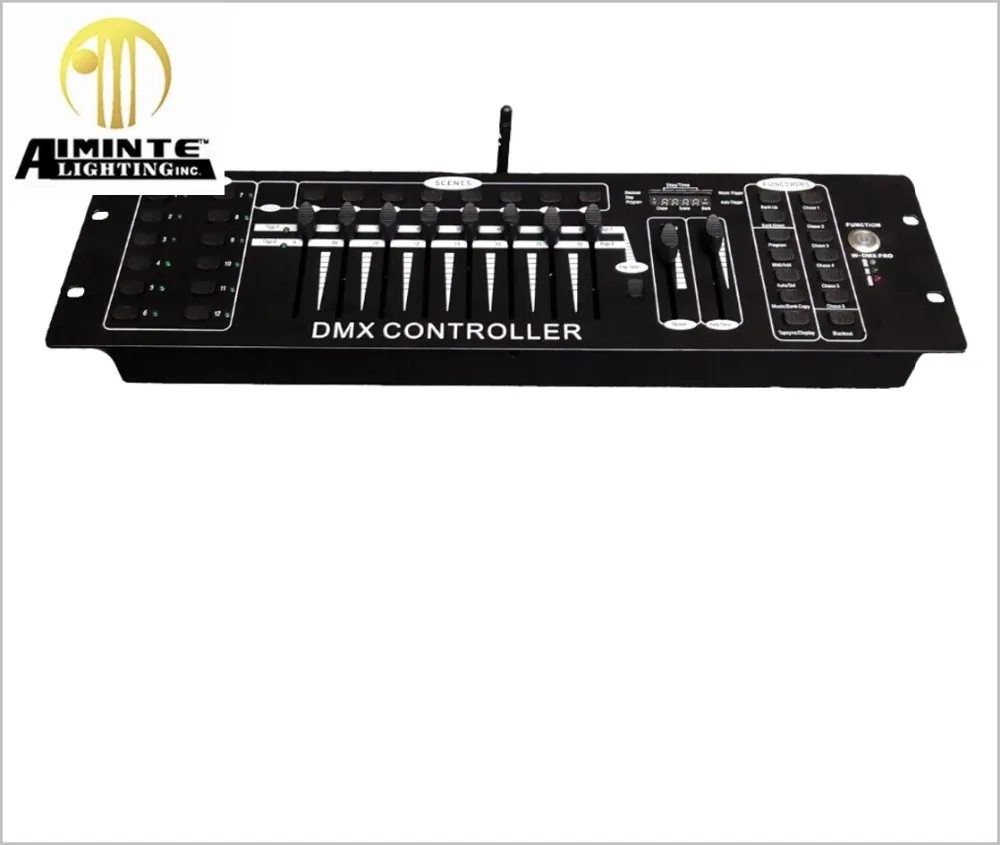

DMX 192 канала контроллер sonsole профессиональное освещение сценическое Управление

DMX 192 канала контроллер sonsole профессиональное освещение сценическое Управление

192 CH DMX контроллер руководство пользователя

Общие Описания

Этот цифровой DMX Контроллер оснащен 192 каналами DMX. 12 сканеров с 16 каналами. Всего 30 банков, Каждый состоит из 8 программируемых сцен. 6 редактируемых посылок и каждая погоня может хранить/запускать 240 сцен. 8 faders Регулировка уровня выходного канала. Устройство может быть установлено на ручном запуске, автоматическом запуске или прослушивании музыки через встроенный микрофон или MIDI RUN на внешний MIDI-сигнал. Скорость и время выцветания прибора для бега также настраиваются. Устройство использует сигнал DMX512 для управления светильниками.

Элементы управления и функции

1. Кнопки сканера (1-12)

Нажмите нужную кнопку сканера, соответствующий светодиод загорится, и назначенные 16 уровней выхода каналов готовы к регулировке. При запуске сцены, если слайдер канала расположен весь путь вниз, уровень выхода канала контролируется запрограммированной настройкой, если слайдер канала не расположен весь путь вниз, уровень выхода канала контролируется слайдером канала.

2. Кнопки сцены (1-8): Нажмите, чтобы выбрать или отменить выбор сцены.

3. Канальные ползунки (1-8):Отрегулируйте выходной уровень канала от 0 до 255 или интенсивность от 0% до 100%.

4. Кнопка выбора страницы:Нажмите, чтобы переключиться между pageA (содержит CH1-CH8) и pageB (содержит CH9-CH16).

5. Слайдер скорости: Регулировка скорости бега сцен (или шагов) в диапазоне от 0,1сек до 10 минут/сцены (или шага).

6. Ползунок времени выцветания: Отрегулируйте время выцветания в диапазоне 0-30 С. Время выцветания-это количество времени, назначенное для изменения между двумя сценами (или шагами). Например, время, необходимое для того, чтобы луч света перемещался из одного положения в другое положение, или для диммера, чтобы выцветать или выцветать.

7. ЖК-дисплей:

А)Первая цифра Отображает текущее поле #.

Б)Вторая цифра Отображает номер текущей сцены.

C)Третий и четвертый цифры отображают номер текущего банка.

D)Последние 3 цифры также могут отображать значение выходного уровня канала или количество шагов или значение времени выцветания или значение скорости в определенном режиме.

Е)В режиме автоматического запуска светодиодный индикатор (рядом с «автоматическим триггером») указывает на работу.

F)В режиме музыкального запуска светодиодный индикатор (рядом с «музыкальным триггером») указывает на работу.

G)В режиме затемнения мигающий светодиод (рядом с «затемнением») указывает на работу.

H)В программном режиме мигающий светодиод (рядом с «PROG») указывает на работу.

8. Банк▲ (Или▼)Кнопка: Прокрутите через Bank1 до Bank30 по одному банку на Одно нажатие.

9. Кнопка Chase: Нажмите, чтобы выбрать или отменить выбор.

10. Кнопка программы: Нажмите и удерживайте кнопку программы, пока соответствующие светодиодные мигания не войдут в режим программы. Нажмите и удерживайте кнопку программы до тех пор, пока соответствующие светодиодные выключатели не выйдут из режима программы.

11. Миди/кнопка добавления: Активация/выход MIDI операции. Или выполнять другие функции путем правильной работы.

12. Кнопка Auto/Del: Активировать/выйти из режима автоматического запуска. Или выполнять другие функции путем правильной работы.

13. Музыка/банковская копия: Активировать/выйти из режима воспроизведения музыки. Или выполнять другие функции путем правильной работы.

14. Кнопка Tapsync/Display: В режиме автоматического запуска Установите скорость бега сцены. Или изменить тип значения на ЖК-дисплее в определенном режиме.

15. Кнопка отключения: Выключите все выходы каналов.

20. Кнопка тумана: Управляйте подключенной противотуманной машиной.

16. Миди в: Используйте для получения сигнала миди-контроля.

17. Выбор полярности DMX: Выберите полярность выход DMX.

18. DMX OUT: Подключение к первому регулируемому приспособлению и выходному контрольному сигналу DMX.

19. Вход постоянного тока: Прикрепите к адаптеру AC-DC.

Важно

Для работыРедактировать сканер/сцена/банк ИСделать/изменить Чейз, Первый входПрограммаРежим нажатия и удержанияПрограммаКнопка, пока соответствующие светодиоды не мигают, что указывает на то, что они находятся вПрограммаРежим. Для хранения настроек и выходаПрограммаРежим, нажмите и удерживайтеПрограммаКнопка, пока соответствующие светодиодные гаснет.

Для удобного программирования,СкоростьИВремя выцветанияДолжен быть установлен минимальный уровень. ДляСкоростьСлайдер, он должен быть весь путь вверх. ДляВремя выцветанияСлайдер, он должен быть весь путь вниз.

Редактировать сканер/сцена/банк

1.Скопируйте сканер

I.Если установлен сканер (a), нажмите и удерживайте соответствующую кнопку сканера (A) (светодиод должен гореть).

II.В то же время нажмите другую кнопку сканера (B) (светодиод должен гореть), затем отпустите все кнопки.

2.POGRAM A сцена

I.Нажмите кнопку сканера, чтобы выбрать приспособление (ы) DMX. Каждому сканеру присваивается 16 каналов. Вы

Также может сгруппировать несколько приспособлений DMX в один сканер.

II.Настройте слайдеры каналов, чтобы задать желаемый выходной уровень для каждого канала. Используйте кнопку выбора страницы для переключения

Между страницами A (содержит CH1-CH8) и страницами B (содержит CH9-CH16) для создания настроек.

III.Затем снова нажмите кнопку «сканер» (светодиод погаснет).

IV.Повторите шаг I, II, III для установки остальных устройств, назначенных другими сканерами.

V.Выберите желаемый банк с помощью банка▲ (Или▼)Кнопка.

VI.При нажатии и удерживании кнопки MIDI/ADD нажмите кнопку сцена сцены, в которой можно хранить канал

Настройки, ЖК-дисплей и все светодиоды будут мигать. Затем отпустите кнопки.

3.Отредактируйте сцену

I.Использовать банк▲ (Или▼)Чтобы выбрать банк, в котором будет храниться желаемая сцена.

II.Нажмите соответствующую кнопку сцены для редактирования.

III.Измените настройки уровня в сцене в соответствии с вашими требованиями.Программа сцены).

4.Скопируйте сцену

I.Использовать банк▲ (Или▼)Кнопка для выбора банка (a), в котором хранится желаемая сцена (B).

II.Нажмите соответствующую кнопку сцены (B) для копирования.

III.Использовать банк▲ (Или▼)Нажмите, чтобы выбрать другой банк (C), чтобы скопировать сцену (B) В.

IV.При нажатии и удерживании кнопки MIDI/ADD нажмите кнопку сцена сцены (D), как вам нравится. Отпустите

Кнопки, дисплей и ЖК-дисплей и все светодиоды будут мигать. Теперь сцена (D) имеет точные настройки уровня, такие как сцена (B), за исключением того, что сцена (D) хранится в банке (C).

5.Удалить SCENE (все настройки уровня, включенные с этой сценой, будут установлены до 0)

I.Использовать банк▲ (Или▼)Чтобы выбрать банк, в котором будет храниться желаемая сцена.

II.Нажмите и удерживайте кнопку AUTO/DEL, нажмите соответствующую кнопку сцены, на которой будет

Удалено. Когда ЖК-дисплей и все светодиоды мигают, отпустите кнопки.

6.Стирайте все сцены(Все настройки уровня, хранящиеся в устройстве, будут установлены до 0)

Во время нажатия кнопки программы и банка▼Кнопка вместе, выключение питания. Затем включите питание снова. После вспышки ЖК-дисплея и светодиода, отпустите кнопки.

7.Копия банка

I.Использовать банк▲ (Или▼)Нажмите, чтобы выбрать банк (a), который вы хотите скопировать.

II.Нажмите кнопку MIDI/ADD.

III.Выберите другой банк (B) для копирования с помощью банка▲ (Или▼)Кнопка.

IV.Нажмите кнопку «Музыка/банковская копия», ЖК-дисплей и все светодиоды будут мигать.

8.Удалить банк

I.Использовать банк▲ (Или▼)Чтобы выбрать банк, который вы хотите удалить.

II.Нажмите кнопку AUTO/DEL и кнопку MUSIC/BANK COPY вместе, после того, как ЖК-дисплей и все светодиоды мигают, затем отпустите кнопки.

Сделать/изменить Чейз

1.Сделайте погоню.

I.Выберите любой chase #1-6, который будет запрограммирован.

II.Выберите желаемую сцену в любом банке.

III.Нажмите кнопку MIDI/ADD. ЖК-дисплей и все светодиоды будут мигать.

   Примечание: сцены должны работать в том порядке, в котором они запрограммированы в погоню.

IV.Повторите шаг II и III так часто, как вы хотите, пока не завершится погоня. Вы можете программировать до 240

Сцены в одной погоне.

2.Копируйте банк в погоню

I.Использовать банк▲ (Или▼)Нажмите, чтобы выбрать банк (a), который вы хотите скопировать.

II.Выберите погоню, в которую вы хотите скопировать, нажав на кнопку chase #1-6.

III.Нажмите и удерживайте кнопку MUSIC/BANK COPY + MIDI/ADD. После ЖК-дисплея и всех

Светодиоды мигают, затем отпускают кнопки.

3.Добавьте шаг в погоню

Например, добавить новый шаг после step10 в chase4 (chase4 должен иметь комплект step10 уже) должны работать следующим образом:

I.Выберите chase, нажав кнопку CHASE 4. ЖК-дисплей отобразит текущий шаг с помощью chase #

+ Сцена # + банк # (как «4101», scene1 в bank1, и текущий chase # is chase4).

II.Нажмите кнопку «Синхронизация/дисплей», ЖК-дисплей показывает текущий погоня # + Шаг # (как «4030», на 30-й

Шаг chase4).

III.Используйте банковскую кнопку▲ (Или▼)Для прокрутки через chase к step10 (ЖК-дисплеи как «4010»)

IV.Нажмите кнопку MIDI/ADD. На дисплее будет отображаться «4011» (Шаг 11 в chase4).

V.Нажмите кнопку «Синхронизация/отображение» еще раз, ЖК-дисплей возобновится с помощью chase # + scene # +

Банк # (как «4101»). Выберите сцену, которую вы хотите активировать в этом шаге 11 с помощью банка▲ (Или▼)Кнопка и кнопка сцены.

VI.Нажмите кнопку MIDI/ADD, после того, как ЖК-дисплей и все светодиоды мигают, Шаг 11 добавляется в chase, в то время как

Предыдущая Шаг 11-текущая шаг 12, предыдущая шаг 12-текущая шаг 13, а сын так.

4.Удалите шаг в погоне

Например, удаление step10 в chase4 (chase4 должно иметь комплект step10 уже) должно работать следующим образом:

I.Выберите chase, нажав кнопку CHASE 4. ЖК-дисплей отобразит текущий шаг с помощью chase #

+ Сцена # + банк # (как «4101», scene1 в bank1, и текущий chase # is chase4).

II.Нажмите кнопку «Синхронизация/дисплей», ЖК-дисплей показывает текущий погоня # + Шаг # (как «4030», на 30-й

Шаг chase4).

III.Использовать банк▲ (Или▼)Кнопка прокрутки через chase к step10 (ЖК-дисплеи как «4010»)

IV.Нажмите кнопку AUTO/DEL, после того, как ЖК-дисплей и все светодиоды мигают, step10 удаляется, в то время как

Предыдущий Шаг 11-Текущий step10, предыдущий шаг 12-Текущий Шаг 11, и сын так.

5.Удалите погоню

I.Нажмите и удерживайте кнопку AUTO/DEL, нажмите кнопку CHASE, которую вы хотите удалить.

II.После того, как ЖК-дисплей и все светодиоды мигают, погоня удаляется.

6.Удалите все погрешности(Все сцены все еще существуют)

В то время как пресс банк▼Кнопка + Кнопка AUTO/DEL вместе, выключите питание. Затем включите питание снова. После того, как ЖК-дисплей и все светодиоды мигают, отпустите кнопки.

Для следующих операций нет необходимости вводитьПрограммаСначала режим. Просто следуйте инструкциям ниже шаг за шагом.

Запуск сцен

1.Ручной режим работы

I. При первом включении питания устройство переходит в режим ручной работы.

II. Если в программном режиме, просто выйдите из режима программы, нажмите кнопку программы, пока светодиод, кроме слов «PROG», не погаснет, и он находится в режиме ручной работы.

III. Убедитесь, что светодиоды автоматического триггера и музыкального триггера оба выключены.

IV. Выберите Банк, который хранит сцены, которые вы хотите использовать банком▲ (Или▼)Кнопка.

V. Нажмите кнопку сцена, чтобы запустить сцену, которую вы выбрали.

2.Режим автоматического запуска

I. В этом режиме вы должны запускать банк запрограммированных сцен в последовательном цикле.

II. Нажмите кнопку Auto/Del один раз, чтобы активировать режим AUTO RUN.

III. Используйте банк▲ (Или▼)Нажмите, чтобы выбрать банк сцен для запуска.

IV. Используйте ползунки скорости и времени выцветания для настройки режима работы сцен. Настройка времени выцветания никогда не должна быть медленнее, чем настройка скорости. Или весь меняющийся курс между сценами никогда не будет полностью выполняться.

V. Вы можете изменить банк на лету, нажав на банк▲ (Или▼)Кнопка.

3.Режим прослушивания музыки

I. Нажмите кнопку Music/Bank-Copy, пока не загорится соответствующий светодиодный индикатор.

II. Используйте банк▲ (Или▼)Нажмите, чтобы выбрать банк для запуска, или вы можете выбрать управление с помощью MIDI-сигнала.

III. Нажмите кнопку «Копировать музыку/банк» до тех пор, пока соответствующий светодиодный индикатор не погаснет из этого режима.

Беги Чейз

1.Ручной режим работы

I. Эта функция позволит вам вручную пройти выбранную гонку.

II. Режим ручной работы переопределяет запрограммированные настройки сцены. Если время выцветания настроено на выключение, погоня будет работать, чтобы выцветать настройки времени согласно запрограммированным параметрам.

III. Нажмите и удерживайте кнопку программы в течение 3 секунд, чтобы перейти в режим программы.

IV. Начните погоню, выбрав соответствующую кнопку погоня, как вы хотите.

V. Нажмите кнопку «Синхронизация/отображение», пока ЖК-дисплей не отобразит текущий Шаг # +.

VI. Использовать банк▲ (Или▼)Кнопка прокрутки через погоню. Одно нажатие, один шаг вперед (для кнопки▼) Или

Один шаг назад (кнопка fro▲) В погоне.

VII. Нажмите и удерживайте кнопку программы в течение 3 секунд, чтобы выйти из режима программы.

2.Режим автоматического запуска

I. Нажмите кнопку AUTO/DEL один раз, чтобы активировать режим AUTO RUN. Светодиод рядом с кнопкой будет мигать.

II. Выберите желаемую погрешность (или погрешность), нажав одну (или несколько) кнопку (ы).

III.Используйте ползунки скорости и времени выцветания, чтобы сделать желаемую настройку.

IV. Вы можете установить скорость, дважды нажав на кнопку «Синхронизация/отображение». Интервал между двумя лентами-это настройка скорости. Если нажмите более двух раз, то интервал между двумя последними стяжками-это настройка скорости. Настройка крана переопределяет настройки слайдера.

3.Режим прослушивания музыки

I. Нажмите кнопку «Копировать музыку/банк» до тех пор, пока не вспыхивает светодиодный триггер музыки.

II. Нажмите кнопку CHASE, чтобы выбрать погоню для бега.

Примечание: когда вы выходите из побега, нажав кнопку «Погоня» до тех пор, пока соответствующие светодиоды не погаснут, контроллер автоматически принимает сцены, хранящиеся в последнего доступного банка. Чтобы остановить бег, с помощью кнопки затемнения (до мигания затемненного светодиода), или нажмите кнопку «Музыка»/«банковская копия» (до тех пор, пока не погаснет светодиодный триггер), или нажатие кнопки AUTO/DEL (до автоматического запуска LED гаснет)

Управление миди

1.Режим MIDI RUN

I. Нажмите и удерживайте кнопку MIDI/ADD. Третий и четвертый цифры на ЖК-дисплее будут мигать, что означает

Режим миди активирован.

II. Используйте банк▲ (Или▼)Нажмите, чтобы выбрать MIDI-канал (обозначенный как третий и четвертый цифры).

III. Нажмите и удерживайте кнопку MIDI/ADD еще раз, пока третий и четвертый цифры не будут мигать, выйдите из режима MIDI.

2.Настройки канала миди

Номер Примечания: Получайте сигналы номера Примечания для выполнения соответствующих функций.
