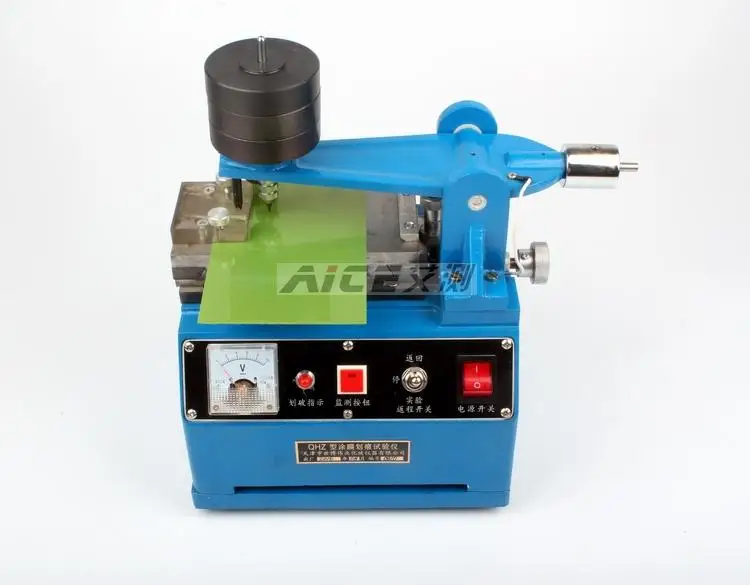

Прибор для проверки лаковой пленки и царапин QHZ: прочность твердость Адгезия

Прибор для проверки лаковой пленки и царапин QHZ: прочность твердость Адгезия

Один...Использование

Прочность, твердость и адгезия пленки являются важными физическими свойствами пленки. Размер пленки непосредственно влияет на важные характеристики пленки, такие как износостойкость, стойкость к истиранию, устойчивость к царапинам и т. д. Ударопрочность, удержание пленки для покрытия и Легкая очистка и т. д., поэтому прочность и твердость пленки для покрытия являются необходимыми показателями для оценки производительности покрытия. Этот инструмент может использоваться для оценки физических свойств прочности пленки, твердости, адгезии и так далее. Таким образом, использование этого инструмента заключается в том, чтобы характеризовать прочность и твердость покрытия по размеру сопротивления проникновению, когда покрытие образца лакокрасочной пленки выгравировано иглой, И твердость покрытия может быть характеризуется прочностью и твердостью покрытия. Размер адгезии.

Этот инструмент предназначен для осуществления.GB9279-88И разработка специального оборудования, это выполнение национальных стандартных условий.

Во-вторых, принцип работы инструмента

Инструмент в основном состоит из игольчатого держателя и рабочего стола. Игла на рамке иглы обеспечивает вертикальное действие на шаблон покрытия пленки (шаблон закреплен на скамейке и может быть перемещен в горизонтальном или продольном направлении). Боковое движение может быть мобильным или ручным при выключении питания, а вертикальное движение-ручным).

После включения питания красный светильник выключателя питания указывает на включение прибора. В это время, если обратный переключатель находится в экспериментальном состоянии, таблица перемещается справа налево, и игла находится в контакте с шаблоном в ходе «эксперимента»; при возврате хода (обратный переключатель Наберите обратно в состояние «Возврат»), Таблица перемещается слева направо, игла поднимается вверх, не касаясь шаблона, а вес, добавленный на держателе иглы, изменяется, чтобы определить, можно ли разрезать пленку под разными весами. Минимальный вес, необходимый для резки пленки, используется для определения устойчивости к царапинам пленки.

Три,Основные технические показатели

1Длина штифта не менее60 мм 2Скорость движения испытательного стенда:20-40 мм/сек.

3Диаметр стального шарика стрелочной иглы1 мм 4Наклон нижней торцевой поверхности верхней планки:10-15°

5, Диапазон загрузки веса:0-2000g 6, Минимальное Увеличение:50 г

7Рабочее напряжение::220V50HZ 8Мощность Потребляемая мощность:15 Вт

9Вес:10 кг/10, Размеры:180*230*280 мм

Характеристическая вязкость полимера. Требования к Применение

1, Шаблоны покрытия:GB9271-88Подготовка, технические характеристики:120*50 мм

2Экспериментальная среда: температура23±2°CОтносительная влажность:50±5%(См)GB9278-88)

5. Эксплуатация и методы использования

АПодготовка

1НажмитеGB1727-79Запросить подготовки120*50 мм(0,2-0,3 ммТолстая) гладкая жестяная пластина или Базовая пластина, требуемая для изготовления лакокрасочной пленки.

2Проверьте инструментов.

(1) Включите источник питания (220V)

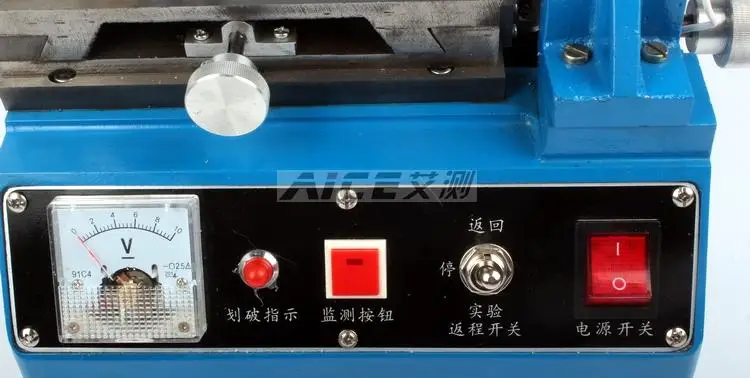

(2) Нажмите на главный выключатель (выключатель питания), а затем нажмите кнопку «экспериментировать». Испытательный Стенд движется горизонтально (слева), чтобы остановить на левом конце. Затем поверните кнопочный переключатель к такту «return». Испытательный Стенд движется горизонтально (справа), чтобы остановить на правом конце. Примечание: среднее положение кнопочного выключателя может быть "остановлено" срочно.

(3) Нажмите на монитор, чтобы повернуть (светильник) указатель счетчика и вырезать индикатор, чтобы включить нормально.

3, Новый штырь вводится в штырь, который должен быть использован30Без царапин, сад, пятна ржавчины и другие дефекты допускаются при проверке иглы с увеличительным стеклом. Уровень установки царапины иглы должны быть подходящими.

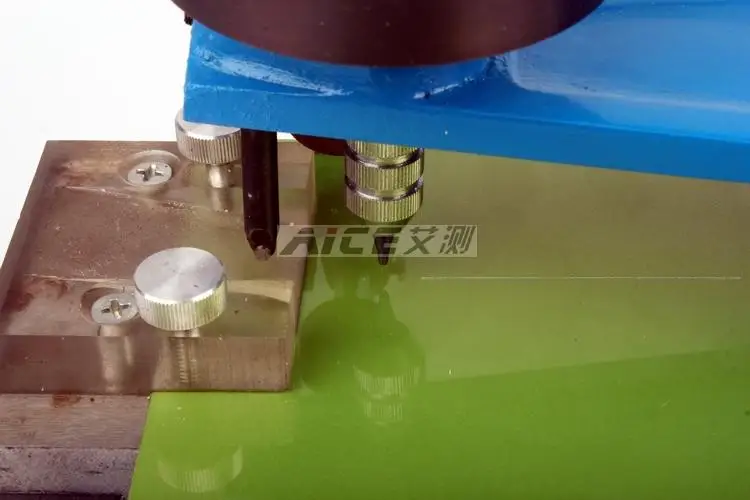

4Образец зажат в зажим образца испытательного стенда, пленка вверх, И продольная ручка поворачивается для перемещения испытательного стенда на дальний конец (испытательный стенд и рабочий стенд ровные) в начальном положении.

5Положите Наименьший вес на таблицу взвешивания. (50 г) Или немного меньший вес, который планируют сломать Пленку Покрытия.

BТест

1Когда переключатель рабочей кнопки вытягивается в положение «Эксперимент», игла для рисования царапается на шаблоне, и глаз используется для наблюдения за тем, сломать или не сломать, например, разрыв, Электрический измерительный указатель движется, и сломанный световой светильник включен, если нет, Переключение на «Возврат» срабатывает, и испытательный слой возвращается, чтобы быть остановлен на правом конце, а затем продольная движущаяся ручка с микро-движением (вперед Прецессия) перемещает тестовую кровать в одну точку (вторая царапина не перекрывается на царапинах полосы), И новый метод проверки также должен быть заменен на предыдущее искусство, и поставить более тяжелый уровень веса на весовой таблице, которая готова для забивания второй царапины.

2, Повторите вышеуказанное испытание до тех пор, пока вы не прорежете покрытие (в это время Отрежьте светильник одновременно с перемещением измерительного указателя, также можно использовать10Увеличительное стекло наблюдает, показывает ли пленка с царапинами нижнюю пластину, длина царапины части должна быть больше, чем20 ммВес весов-это значение антитактного покрытия (измеренное значение метода).

3Повторив результаты этого шага тестирования для исходного образца и того же нового образца с измеренной нагрузкой, определяется путь образца, И минимальное значение нагрузки-это значение против царапин покрытия.

Когда измеренное значение нагрузки отличается, среднее значение нагрузки в три раза принимается как значение против царапин этого вида покрытия пленки.

VI. Техническое обслуживание:

1, Инструмент используется, чтобы стремиться к гибкому вращению, следует обратить внимание на смазку (должна быть между вращающейся частью и невращающейся частью и относительными движущимися частями впрыска масла);

2После использования этого инструмента в течение определенного периода времени, Крепеж должен быть проверен, чтобы предотвратить ослабление.

3Когда прибор не используется, следует обратить внимание на Пыленепроницаемость, влагостойкость, антикоррозию и предотвращение вибрации и столкновений.

Семь, приложение

1Коробка весов (один комплект):50 гДва предмета в комплекте;100 гДва;200 гОдна штука;500 гТри.

2Два увеличительное очки, защитные очки30Раза кусок,10Двойной (принадлежит)

-------

---

----------

---
