1 шт. DC-DC Регулируемый повышающий усилитель Преобразователь мощности модуля XL6009

1 шт. DC-DC Регулируемый повышающий усилитель Преобразователь мощности модуля XL6009

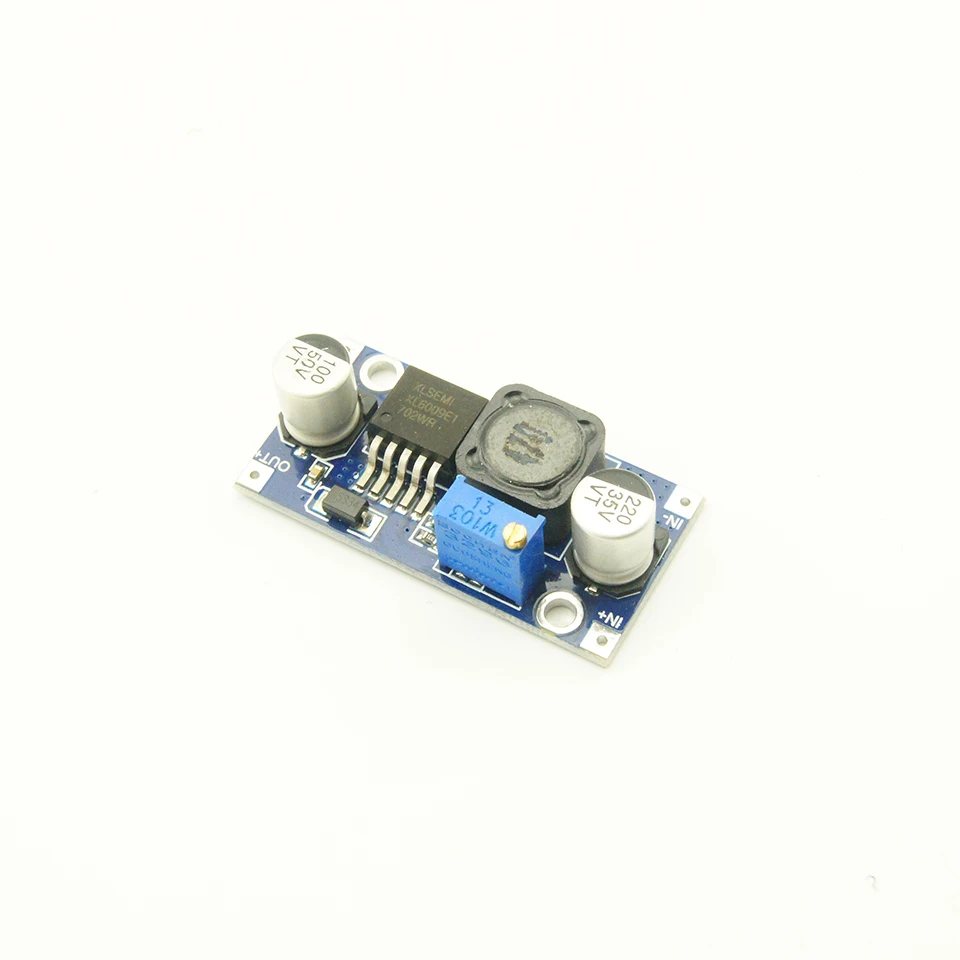

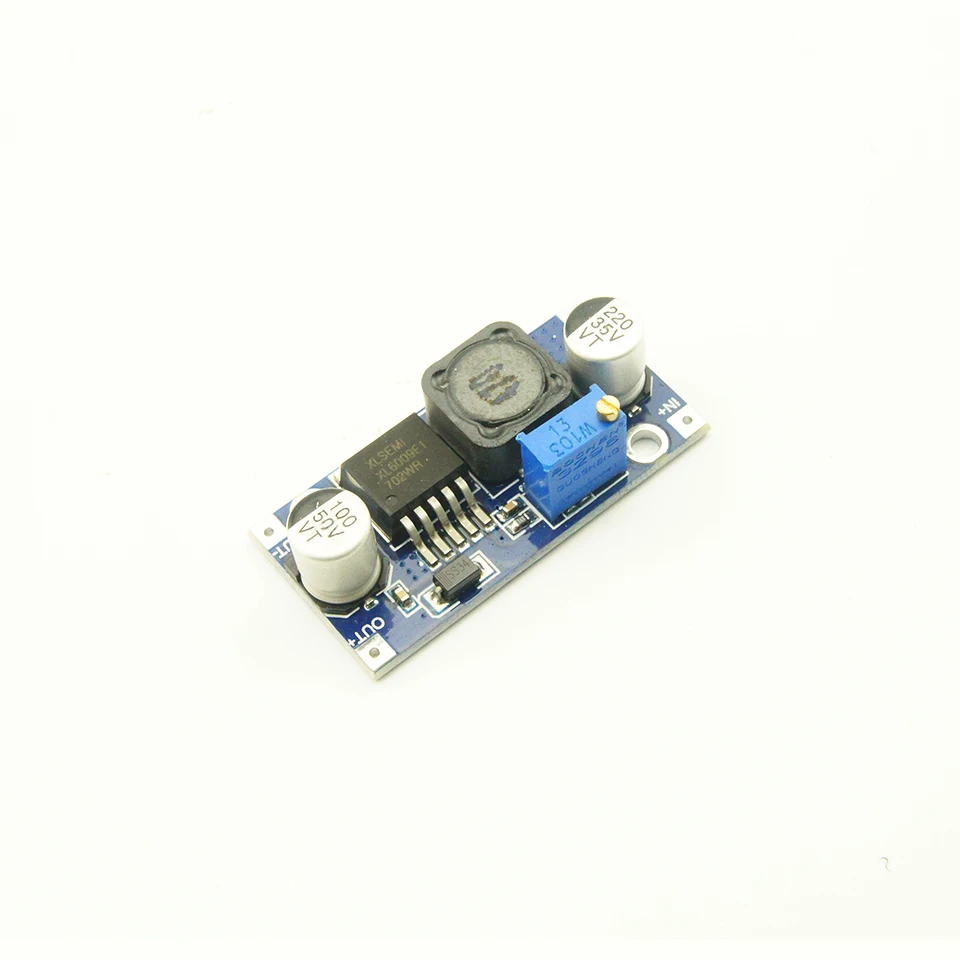

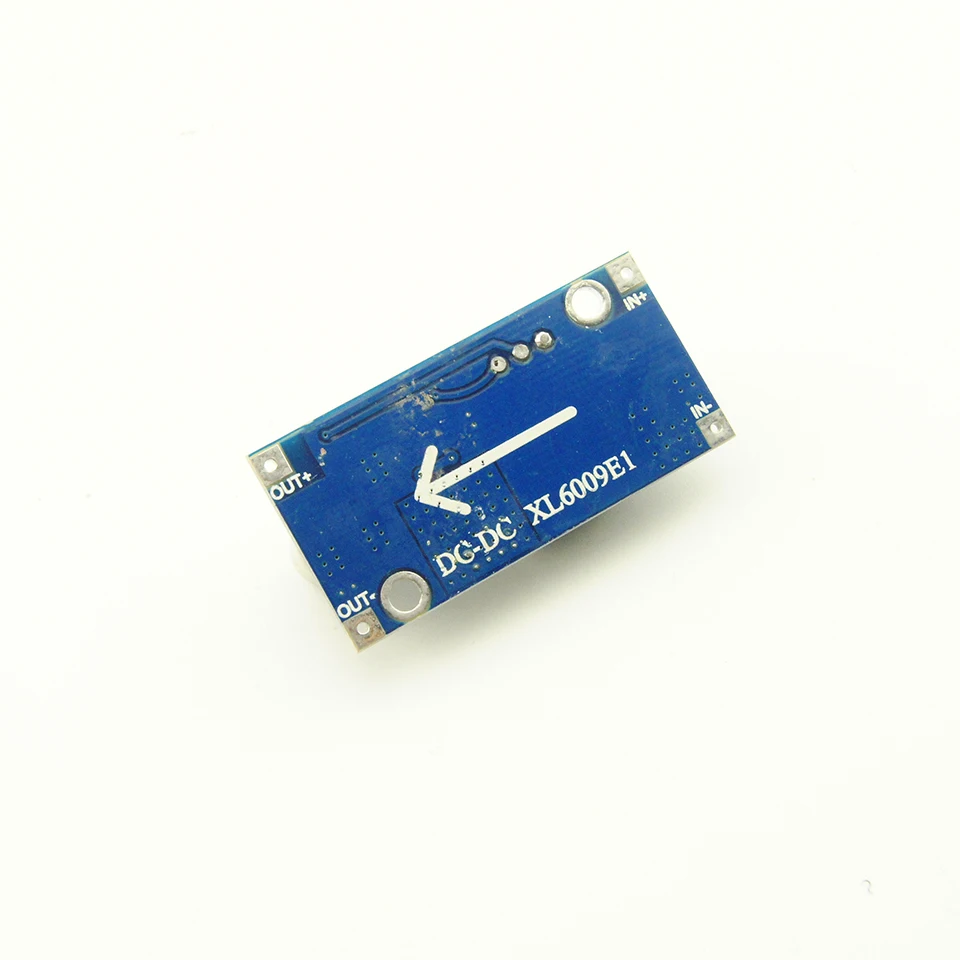

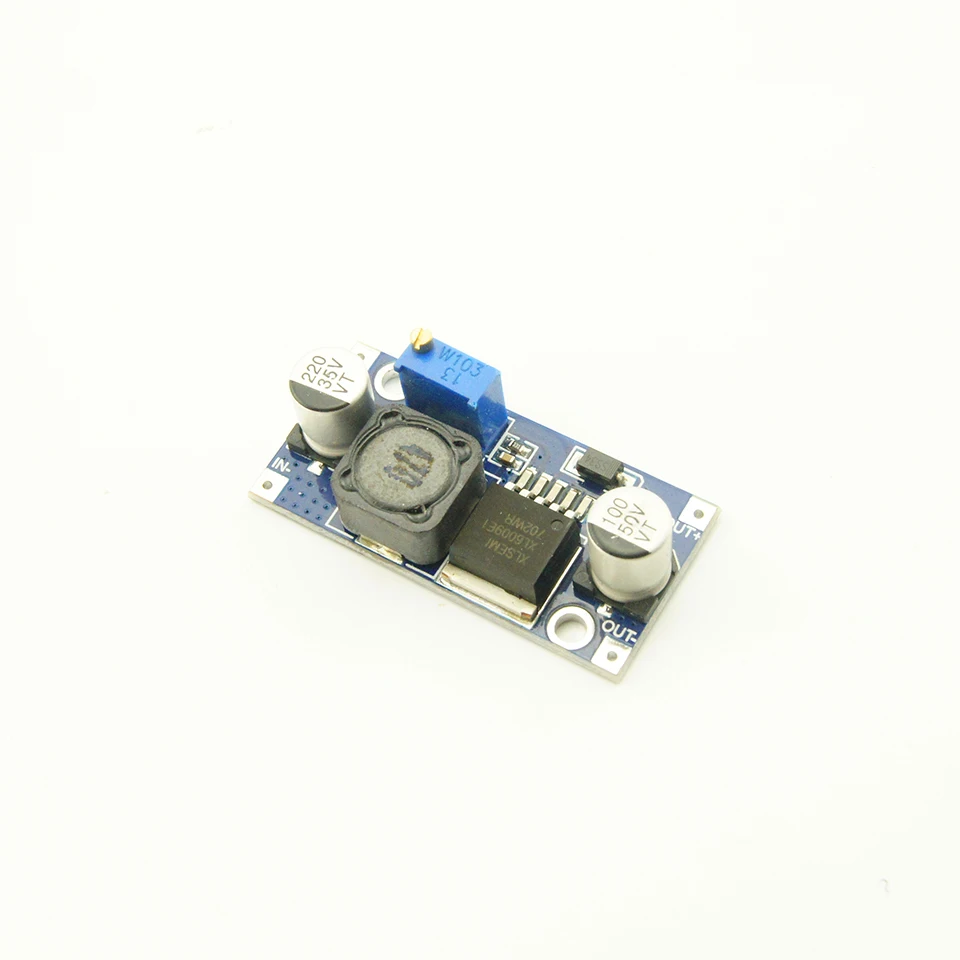

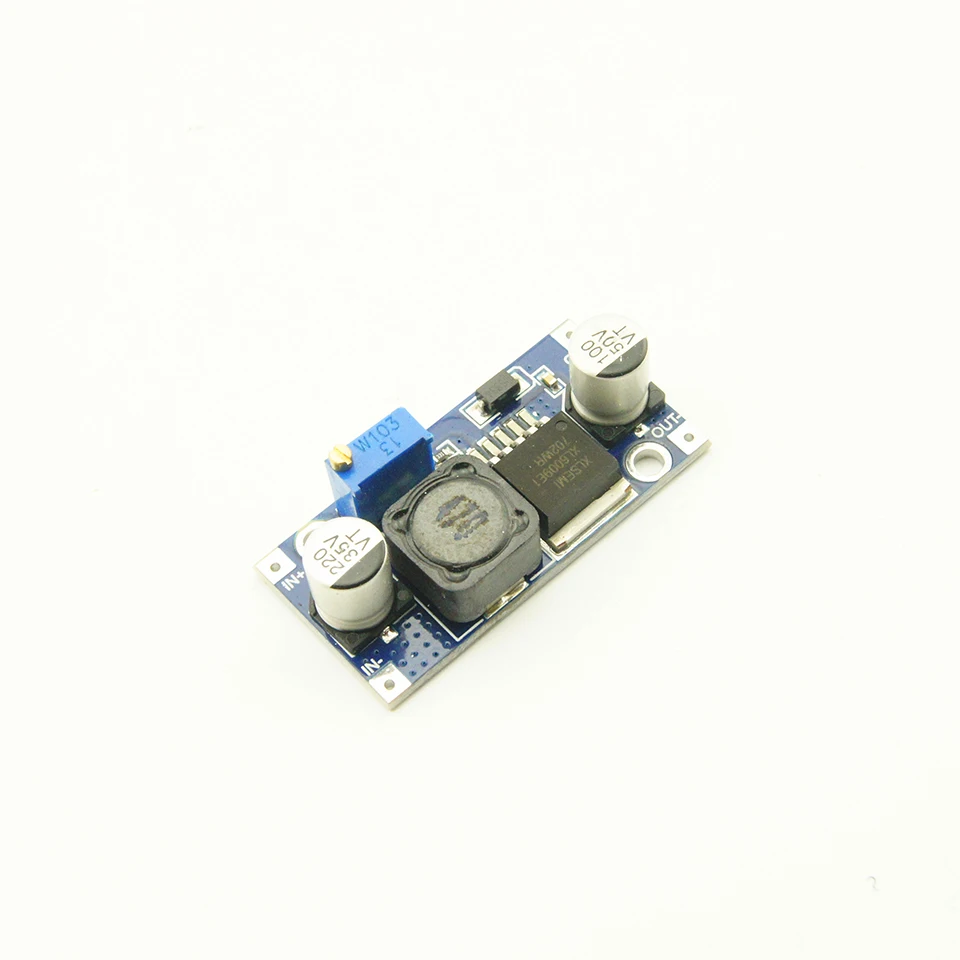

В XL6009 представляет собой 4A коммутируемый ток высокая производительность ступенчатый (усиление). В этом модуле использует второе поколение высокочастотный Переключающийся технологии XL6009E1 в качестве основной чип, производительность намного превосходит первого поколения технологии LM2577. В XL6009 boost модуль дешевле и лучше по характеристикам, и LM2577 модуль составляет около будет постепенно.• Сверхширокое входное напряжение 3 В ~ 32 В, оптимальный диапазон рабочего напряжения 5 ~ 32 В;• Сверхширокое выходное напряжение 5 В ~ 35 В;Встроенный 4A, и он имеет высокую эффективность MOSFET лампа-переключатель, эффективность настолько высока, насколько это 94%; (LM2577 ток составляет только 3A)Ультра Регулируемый понижающий преобразователь частоты 400 кГц, может использовать небольшой емкости фильтра конденсатора, который может достичь очень хорошего эффекта, Пульсация меньше, меньший размер. (LM2577 частоты только 50 кГц)Технические параметры:Модель СпецификацияXL6009 boost модульСвойства модуляНеизолированный boost (BOOST)Для выправления изгибов режимАсинхронный двигатель для выправления изгибовДиапазон входного сигнала: 3 V ~ 32 VДиапазон выхода: 5 В ~ 35 вВход ток: 4A (максимум), на холостом ходу, оборот в минуту (18mA (5 V Вход, 8 V выход, на холостом ходу, оборот в минуту (менее 18mA. Чем выше напряжение, тем больше ток без нагрузкиЭффективность преобразования <94% (чем больше разница в давлении, тем ниже эффективность)Частота переключений400 кГцВыходная пульсация: 50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация)Регулирование нагрузки: + 0.5%Регулирование напряжения: + 0.5%Рабочая температура:-40 градусов C ~ + 85 градусов CРазмеры: 43 мм * 21 мм * 14 мм (Д * Ш * В)В + Входной положительный входной отрицательный электрод!Выход + выход Положительный выход отрицательный полюсОбразец для сравнения теста:Введите выход 5 V 12 V 0.8A 9,6 WВведите выход 7,4 V 12 V 1.5A 18 WВведите выход 12 V 15 V 2A 30 WВведите выход 12 V 16 V 2A 32 WВведите 12 V Выход 18 V 1.6A 28,8 WВведите выход 12 V 19 V 1.5A 28,5 WВведите выход 12 В, 24 В 1, A, 24 ВтВведите выход 3 V 12 V 0.4A 4,8 WВин * Iin * эффективность = выход * IoutVin: входное напряжениеИин: входной токVout: выходное напряжениеIout: выходной токНапример:Введите 5 V, 1AВыход 10 V, 0.45AЭффективность 90%5*1 * 90% = 10 * 0.45AОбратите внимание:Этот модуль по сравнению с LM2577 транзистор для продвижения Высшая эффективность преобразованияЭтот модуль является модулем усилителя регулируемый, можно отрегулировать с помощью модуля выше точность мультикольцо регулируемый потенциометрДля изменения выходного напряжения. Максимальное выходное напряжение-45 В. Поверните по часовой стрелке, Поверните вверх, в обратную сторону.Модуль, отмеченный выше GND (входной отрицательный), IN + (входной положительный), GND (отрицательный выход), OUT + (выход)Рабочая температура: Промышленный класс (-45 C ~ + 85 (c) температура окружающей среды превышает 40 градусов, пожалуйста, уменьшите мощность для использования, или для усиления тепла)Предупреждение: при тестировании, если выходное напряжение не выше входного напряжения, пожалуйста, Отрегулируйте потенциометр против часовой стрелки, выходное напряжение будет повышаться. Помните, пожалуйста, не против часовой стрелки, попробуйте использовать модуль buck, вы должны убедиться, что установленное выходное напряжение выше входного напряжения, чтобы не повредить модуль!
