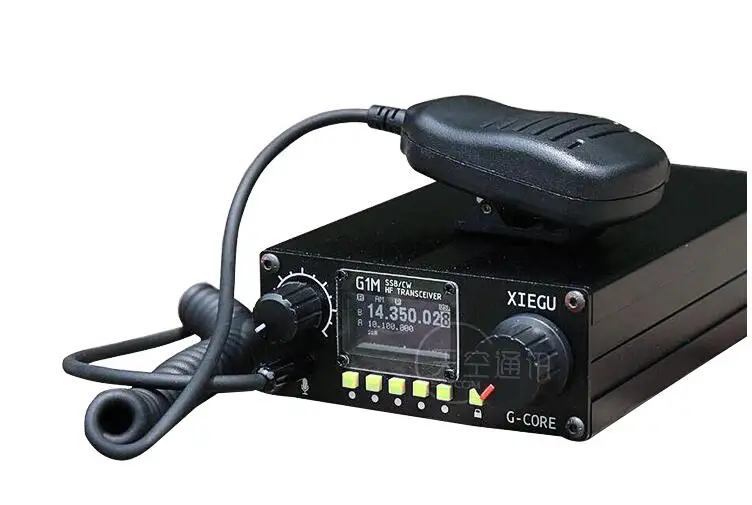

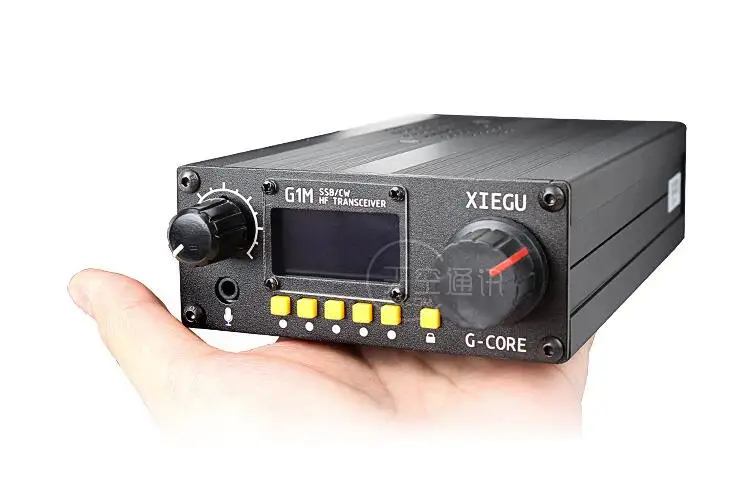

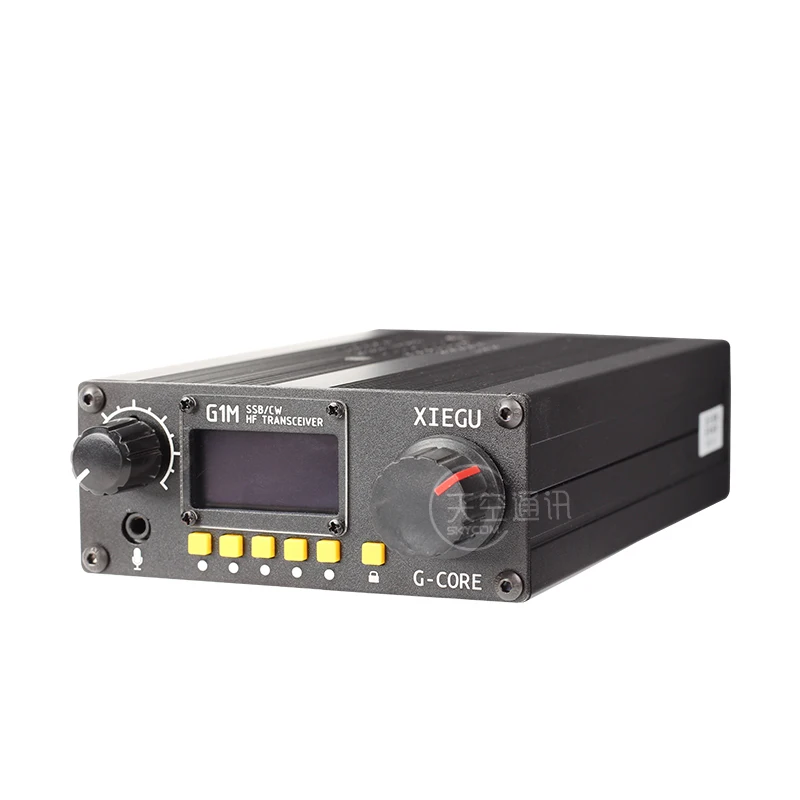

XIEGU G1M портативный многодиапазонный QRP HF трансивер

Новый продукт

G1M-это любительский радиопродукт начального уровня.

Чехол G1M's, функция, дисплей (oled-экран) и режим работы-все это соответствует стилю X1M, это высокая портативность и очень экономичная.

На цепи, мы сделали новый дизайн, его производительность будет значительно улучшена, чем X1M, и степень интеграции выше, надежность цепи и стабильность были значительно улучшены.

Кнопки панели были отрегулированы, а общее видение и использование также лучше, чем оригинал X1M.

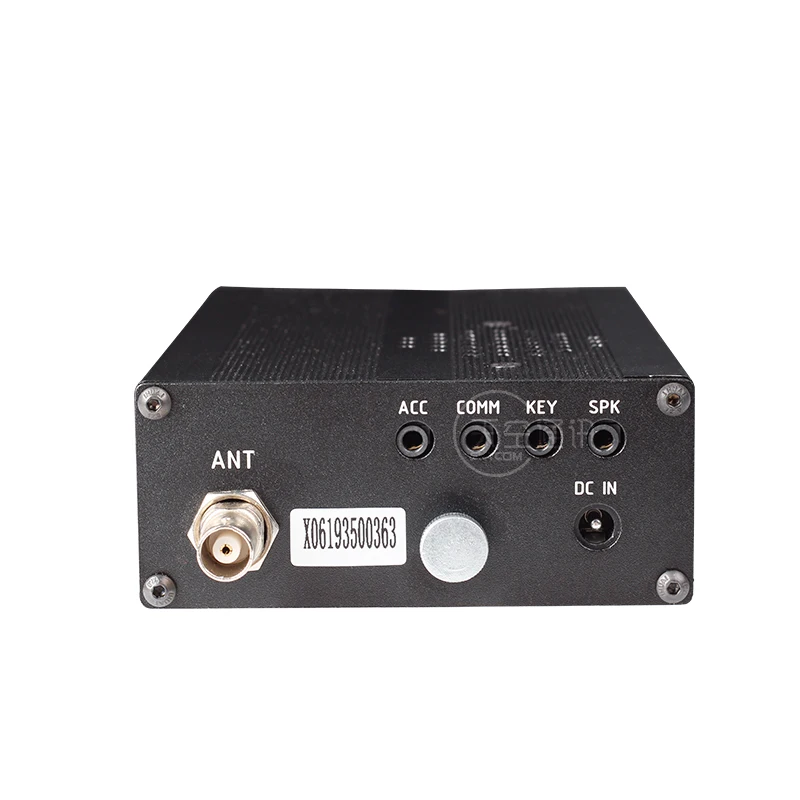

Мы также дополняем интерфейс для X1M, и новый периферийный интерфейс может быть легко подключен к усилителю XPA125/XPA125B. Подключение к ПК был изменен на удобнее 3,5 мм разъем.

Внимание: пожалуйста, не открывайте радио самостоятельно, или фабрика xiegu, и наш магазин не будет принимать никаких споров, не будет нести ответственность за производительность. Поскольку это радио высокотехнологичный продукт, даже очень мини-изменения, производительность меняется.

Технические характеристики:

Частота приема: 0,5 ~ 30 МГц (на постоянной основе)

Частота передачи: 3,5 ~ 4,0 МГц

7,0 ~ 7,3 МГц

14,0 ~ 14,35 МГц

21,0 ~ 21,45 МГц

Режим работы: SSB/CW

Чувствительность приема: 0.35uV 12 дБ SINAD

Динамика приема: 90 дБ

Мощность передачи: 5 Вт 13,8 В постоянного тока

Ложное подавление: ≥ 45 дБ

Стабильность частоты: ± 2,5 ppm (30 минут после включения питания)

Выходная мощность звука: 0,5 W

Рабочее напряжение: 12 ~ 15 В постоянного тока

Номинальный ток: 0,5a Макс.

Ток передачи: 2.5A Макс.

Чехол Размер: 97*40*155 (мм)

• Поддержка ручного/автоматического ключа;

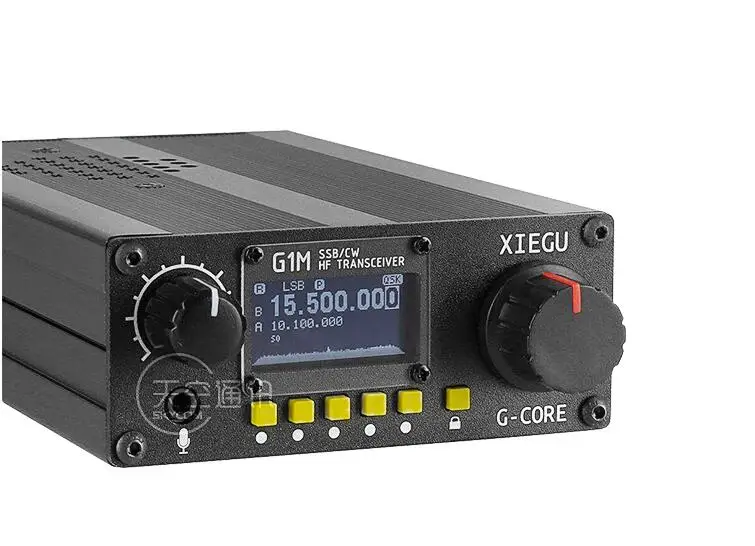

• Oled-дисплей;

• Поддержка подключения к усилителям XPA125 / XPA125B / XPA20;

• Поддержка управления подключением с ПК;

• Поддержка режима передачи данных;

• Блок СМЖЛ;

Особенности Внутреннего кристаллического фильтра очень хороши.

Описание меню проекта

Примечание: Пожалуйста, не изменяйте настройки меню проекта по желанию, чтобы не вызвать нормальную работу установки!

• Нажмите и удерживайте кнопку «LK/SYS» для 2s, чтобы войти в интерфейс настройки меню проекта.

• В режиме меню проекта поверните ручку кодировщика, чтобы выбрать опцию. Когда вы хотите выбрать определенную функцию настройки, после того, как кодировщик поворачивается к текущему элементу, нажмите кнопку кодировщика, чтобы войти в состояние настройки, самая Левая кнопка и наиболее правая кнопка-это перемещение текущего шага. Поверните регулятор частоты для выполнения выбранной цифры увеличения и уменьшения работы.

01. Если OFST: Если установка;

02.LSB BFO: режим LSB BFO настройка частоты;

03.USB BFO: режим USB BFO настройка частоты;

04.CW BFO: CW режим BFO настройка;

05.CW тон: CW режим боковой тон настройки;

06.CW TDLY: настройка задержки передачи CW;

07. KYR SPD: автоматическая настройка скорости передачи телеграфного ключа;

08.TXP TIM: длительное время защиты, за считанные секунды;

09. Бритны: настройка яркости экрана;

10.CNTRST: Настройка контрастности экрана;

11.FBND TX: нелюбительский Частотный режим, запрещающий запуск;

12.DDS CLK: DDS Настройка часов;

13.DDS MLT: DDS мультипликатор;

14. Все RST: параметры меню проекта сброшены. Выберите этот пункт, установите 0 до 1, выйдите из пункта, нажмите кнопку LK/SYS, поверните регулятор частоты, выберите Да, нажмите кнопку частоты снова, чтобы выйти из меню проекта, затем снова включите устройство, параметры настройки меню проекта будут восстановлены. К параметрам по умолчанию.

• После того, как все настройки были настроены, нажмите регулятор частоты, чтобы выйти из элемента, а затем нажмите кнопку «LK/SYS». Система запрашивает Сохранение настроек и отображает «нет» и «да». Поверните регулятор частоты, чтобы выбрать соответствующий элемент и нажмите его снова. Регулятор частоты выходит из меню проекта,

Основные параметры:

Посылка включает:
1x G1M
1 Микрофон
1x Кабель питания
1x руководство на английском языке
