Описание продукта:

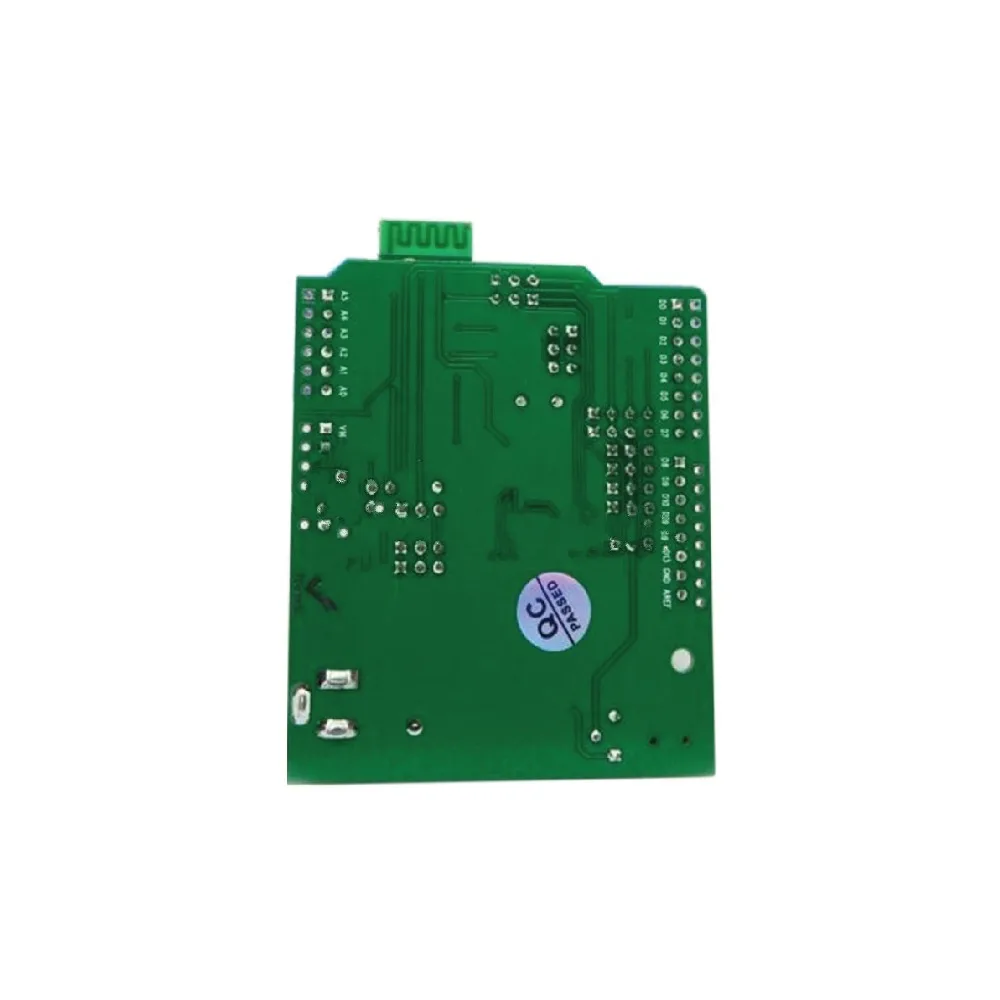

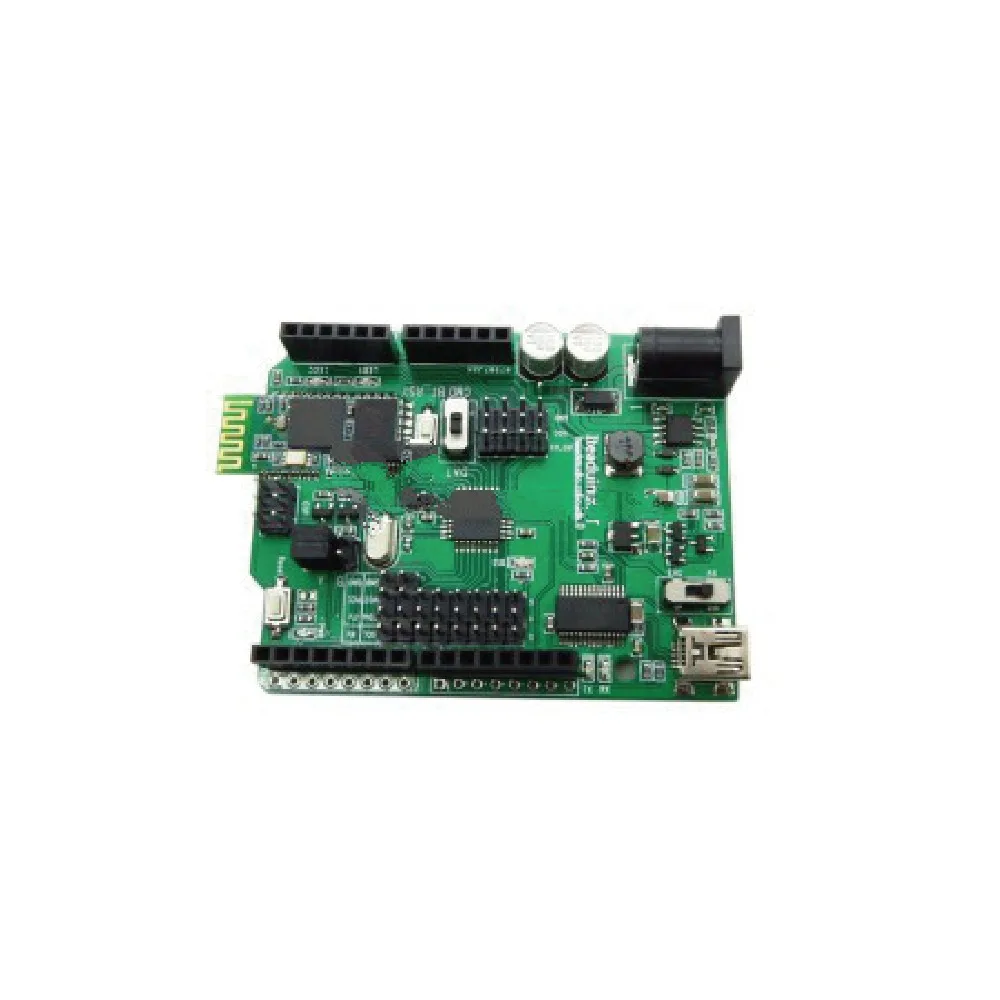

Iteaduino Arduino ATmega328 UNO макетная плата Bluetooth HC05 модуль btboard для "сделай сам"

Описание:

-Iteaduino BT-это плата разработки, добавляющая функцию bluetooth на основе Arduino Durmilanove/UNO. Он может разработать проект связи bluetooth Arduino.

-Доска для IDE/SATA программы: Arduino Duemilanove w/atmega328

-Часть bluetooth поддерживает режим master/slave и устанавливается с помощью команды AT

-Можно Соедините bluetooth модуль беспроводного доступа к ATMega328 Главная плата управления и Arduino связь через джемпер, или на FT232RL несмотря на то, что USB и компьютерной связи.

-Iteaduino BT Совместим с режимом 3,3 В и 5 В.

Особенности:

1. DCDC заменяет Официальный Arduino часть цепи электропитания LDO, уменьшая энергопотребление тепла, корпус высокого Ток Высокое напряжение Потребляемая мощность является очень заметным.

2. стандартный переключатель уровня работы 3,3 V/5 V, позволяет подключать внешнее устройство 3,3 V более удобно, независимо от модуля или другой коммуникационной платы развития, больше не нужно делать преобразование уровня.

3,2 Кнопка сброса, ATMega328, сброса модуля Bluetooth.

4. по DAT или CMD переключатель, чтобы выбрать, чтобы модуль Bluetooth мог вводить команду или режим передачи данных, затем модуль сброса в командном режиме, может установить скорость передачи данных модуля Bluetooth, режим master-slave, имя и т. д.

«Сделай сам»:

Вот шаги fpr вы, чтобы сделать MBoard bluetooth автомобиль

Аксессуары: MBoard car; jiosticj Плата расширения; BTboard макетная плата

MBoard автомобильный производственный учебник:

Аппаратные данные и схемы BTboard здесь:Нажмите

Аппаратные данные и схемы джойстика здесь:Нажмите

Код:

# Определите _ US 0x5553

# Define _ DS 0x4453

# Define _ LS 0x4C53

# Define _ RS 0x5253

# Define _ UL 0x554C

# Define _ DL 0x444C

# Define _ UR 0x5552

# Define _ DR 0x4452

# Define _ SS 0x5353

# Определить Ена 10

# Определить ENB 11

# Определить IN1 7

# Определить IN2 8

# Определить IN3 12

# Определить IN4 13

# Определить низкоскоростной 100

# Определить Высокоскоростной 200

# Define IN1_HIGH PORTE | = 0x40

# Определить IN1_LOW PORTE & = ~ 0x40

# Определить IN2_HIGH PORTB | = 0x10

# Определить IN2_LOW PORTB & = ~ 0x10

# Define IN3_HIGH PORTD | = 0x40

# Определить IN3_LOW PORTD & = ~ 0x40

# Define IN4_HIGH PORTC | = 0x80

# Define IN4_LOW PORTC & = ~ 0x80

# Определить ENA_HIGH PORTB | = 0x40

# Определить ENA_LOW PORTB & = ~ 0x40

# Определить ENB_HIGH PORTB | = 0x80

# Определите ENB_LOW PORTB & = ~ 0x80

Uint16_t соотношение цена/качество;

Uint8_t r_buffer [4];

Uint8_t номер;

Uint8_t команды;

Настройка void () {

PinMode (ENA, выход);

PinMode (ENB, выход);

PinMode (IN1, выход);

PinMode (IN2, выход);

PinMode (IN3, выход);

PinMode (IN4, выход);

/ENA_HIGH;

/ENB_HIGH

Запуск (0);

Serial1.begin (9600);

}

Void loop () {

If (Serial1.available ()

 {

Uint8_t readbuf = Serial1.read ();

R_buffer [номер] = readbuf;

Номер + +;

Если (readbuf = 0x3B)

 {

Если (номер = 3)

 {

Значение = (r_buffer [0] <8) | (r_buffer [1]);

 }

Номер = 0;

Команда =-1 шт.;

 }

 }

Если (команды)

 {

Команда = 0;

Переключатель (значение)

 {

Чехол _ SS: run (0); break;

Чехол _ US: run (1); break;

Корпус _ DS: run (2); break;

Корпус _ LS: run (3); break;

Чехол _ RS: run (4); break;

Корпус _ UL: run (5); break;

Чехол _ UR: run (6); break;

Чехол _ DL: run (7); break;

Чехол _ DR: run (8); break;

 }

 }

}

Силы вперед ()

{

ENA_HIGH;

ENB_HIGH;

IN1_HIGH;

IN2_LOW;

IN3_HIGH;

IN4_LOW;

}

Силы обратно ()

{

ENA_HIGH;

ENB_HIGH;

IN1_LOW;

IN2_HIGH;

IN3_LOW;

IN4_HIGH;

}

Силы налево ()

{

ENA_HIGH;

ENB_HIGH;

IN1_LOW;

IN2_LOW;

IN3_HIGH;

IN4_LOW;

}

Силы turnright ()

{

ENA_HIGH;

ENB_HIGH;

IN1_HIGH;

IN2_LOW;

IN3_LOW;

IN4_LOW;

}

Силы stopcar ()

{

ENA_LOW;

ENB_LOW;

IN1_LOW;

IN2_LOW;

IN3_LOW;

IN4_LOW;

}

Void run (int direct)

{

Переключатель (прямой)

 {

Чехол 0:

IN1_LOW;

IN2_LOW;

IN3_LOW;

IN4_LOW;

Аналог (Эна, 0);

Аналог (ENB, 0);

Сломать;

1:

IN1_HIGH;

IN2_LOW;

IN3_HIGH;

IN4_LOW;

Аналог (Эна, низкая скорость);

Аналог (ENB, низкая скорость + 30);

Сломать;

2:

IN1_LOW;

IN2_HIGH;

IN3_LOW;

IN4_HIGH;

Аналог (Эна, LOWSPEED-15);

Аналог (ENB, низкая скорость + 40);

Сломать;

3:

IN1_LOW;

IN2_LOW;

IN3_HIGH;

IN4_LOW;

Аналог (Эна, 0);

Аналог (ENB, низкая скорость + 50);

Сломать;

Чехол Примечание 4:

IN1_HIGH;

IN2_LOW;

IN3_LOW;

IN4_LOW;

Аналог (Эна, низкая скорость);

Аналог (ENB, 0);

Сломать;

5:

IN1_HIGH;

IN2_LOW;

IN3_HIGH;

IN4_LOW;

Аналог (Эна, низкая скорость);

Аналог (ENB, высокая скорость);

Сломать;

Чехол iPhone 6:

IN1_HIGH;

IN2_LOW;

IN3_HIGH;

IN4_LOW;

Аналог (Эна, высокая скорость);

Аналог (ENB, низкая скорость);

Сломать;

Чехол 7: пройденное расстояние

IN1_LOW;

IN2_HIGH;

IN3_LOW;

IN4_HIGH;

Аналог (Эна, низкая скорость);

Аналог (ENB, высокая скорость);

Сломать;

8:

IN1_LOW;

IN2_HIGH;

IN3_LOW;

IN4_HIGH;

Аналог (Эна, высокая скорость);

Аналог (ENB, низкая скорость);

Сломать;

 }

}

Затем дайте Код управления BTboardthe, прежде чем это, пожалуйста, вытяните крышку перемычки, или код будет сбой (Тип платы Arduino Duemilanove):

# Определить A0 Инь (железная Гуаньинь)

# Определить A1 XIN

# Определить half_value 512

# Определить diff_value 20

Прямая нить [9] = {

"SS;",

"Мы",

"DS;",

"LS;",

"RS;",

"UL;",

"Дл;",

"UR;",

''Dr;»

} Долл. США;

Int tempx = 0;

Int tempy = 0;

Char номер = 0;

Неподписанные char times = 0xFF;

Неподписанный char last_times = раз;

Вакуум установка ()

{

PinMode (A0, вход);

PinMode (A1, вход);

Сериал. начать (9600);

}

Силы петли ()

{

Int val_x, val_y;

Val_x = аналог (1);

Вал_y = аналог (0);

Tempx = abs (val_x-half_value);

Tempy = abs (val_y-half_value);

If (tempx <diff_value) & (Темпи <диффузное значение)

{Number = 0; times = 0;}

Иначе, если (val_y> (half_value + diff_value) & (tempx <diff_value)

{Number = 1; times = 0x01;}

Еще если (val_y <(half_value-diff_value) & (tempx <diff_value)

{Number = 2; times = 0x02;}

Еще, если (val_x <(half_value-diff_value) и & (темпия <диффузное значение)

{Number = 3; times = 0x04;}

Иначе, если (val_x> (half_value + diff_value) и & (tempy <diff_value)

{Number = 4; times = 0x08;}

Еще, если (val_y> (half_value + diff_value) и & (val_x <(half_value-diff_value)

{Number = 5; times = 0x10;}

Если (val_y <(half_value-diff_value) & (val_x <(half_value-diff_value)

{Number = 6; times = 0x20;}

Иначе, если (val_y> (half_value + diff_value) & (val_x> (half_value + diff_value)

{Number = 7; times = 0x40;}

Еще если (val_y <(half_value-diff_value) & (val_x> (half_value + diff_value)

{Number = 8; times = 0x80;}

Если (раз! = last_times)

  {

Last_times = раз;

Серийный. печать (прямой [номер]);

  }

}

Когда программа закончена, затем подключите перемычку в сторону B, и переключатель должен быть боковой.

Наконец, плата расширения коромысла наложена на рокерную доску расширения, шапочку на 5 В, а затем на питание, USB блок питания с 5 В, адаптер питания с 9 v-23 V. Включите автомобиль, Bluetooth автоматически будет соответствовать, желтый индикатор светится. Попробуйте повернуть палку.

Посылка включает в себя:

-1 х макетная плата
