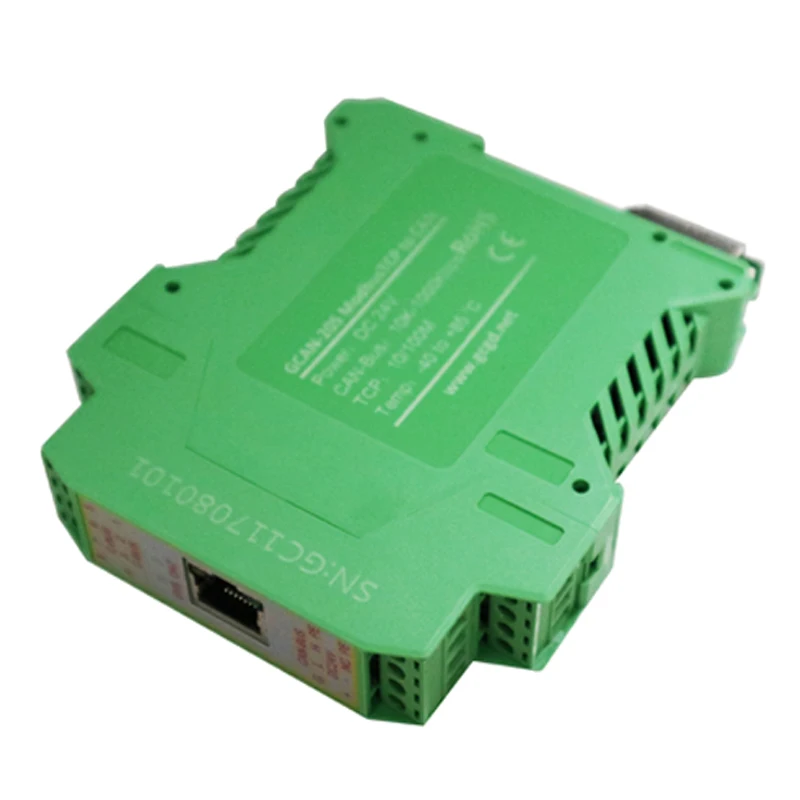

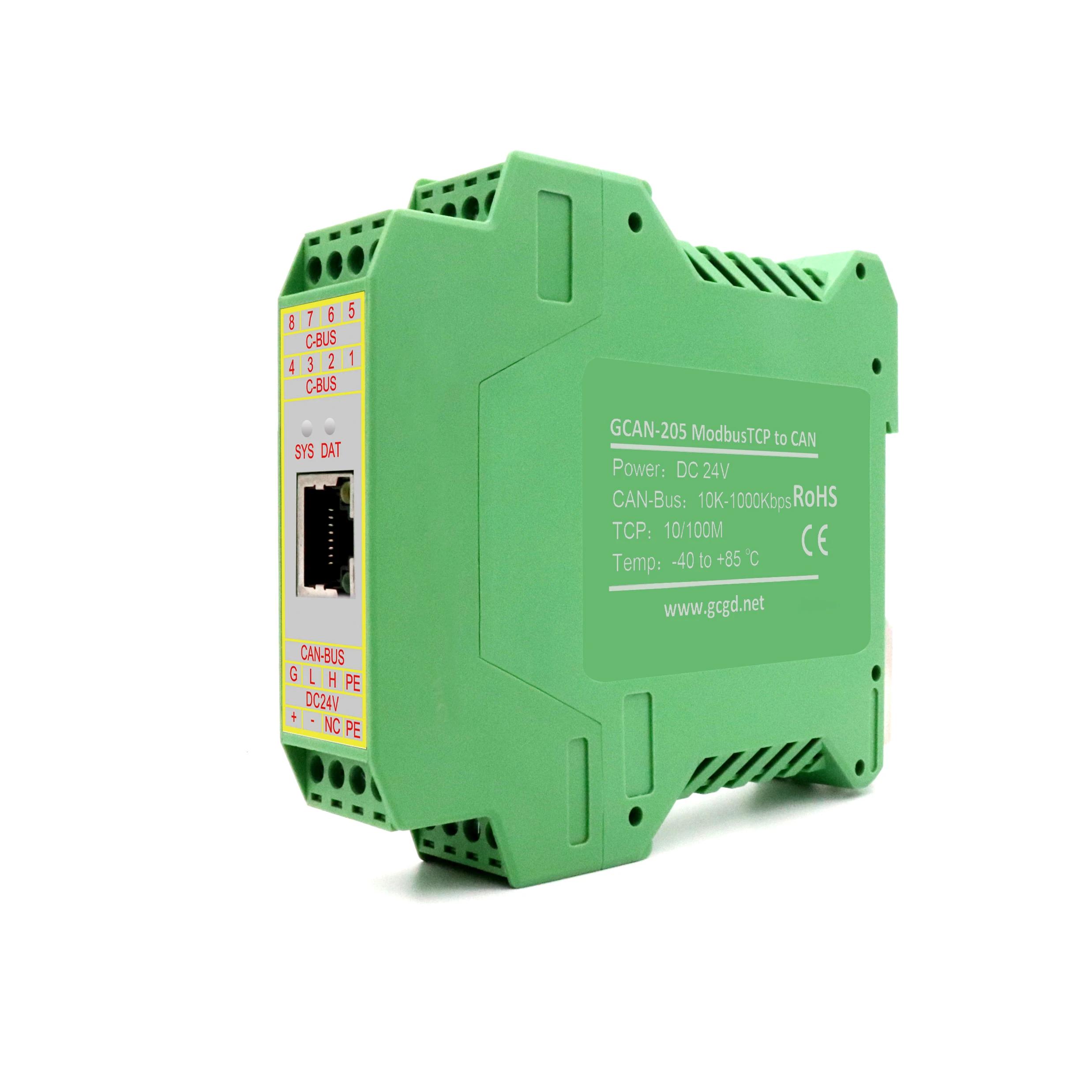

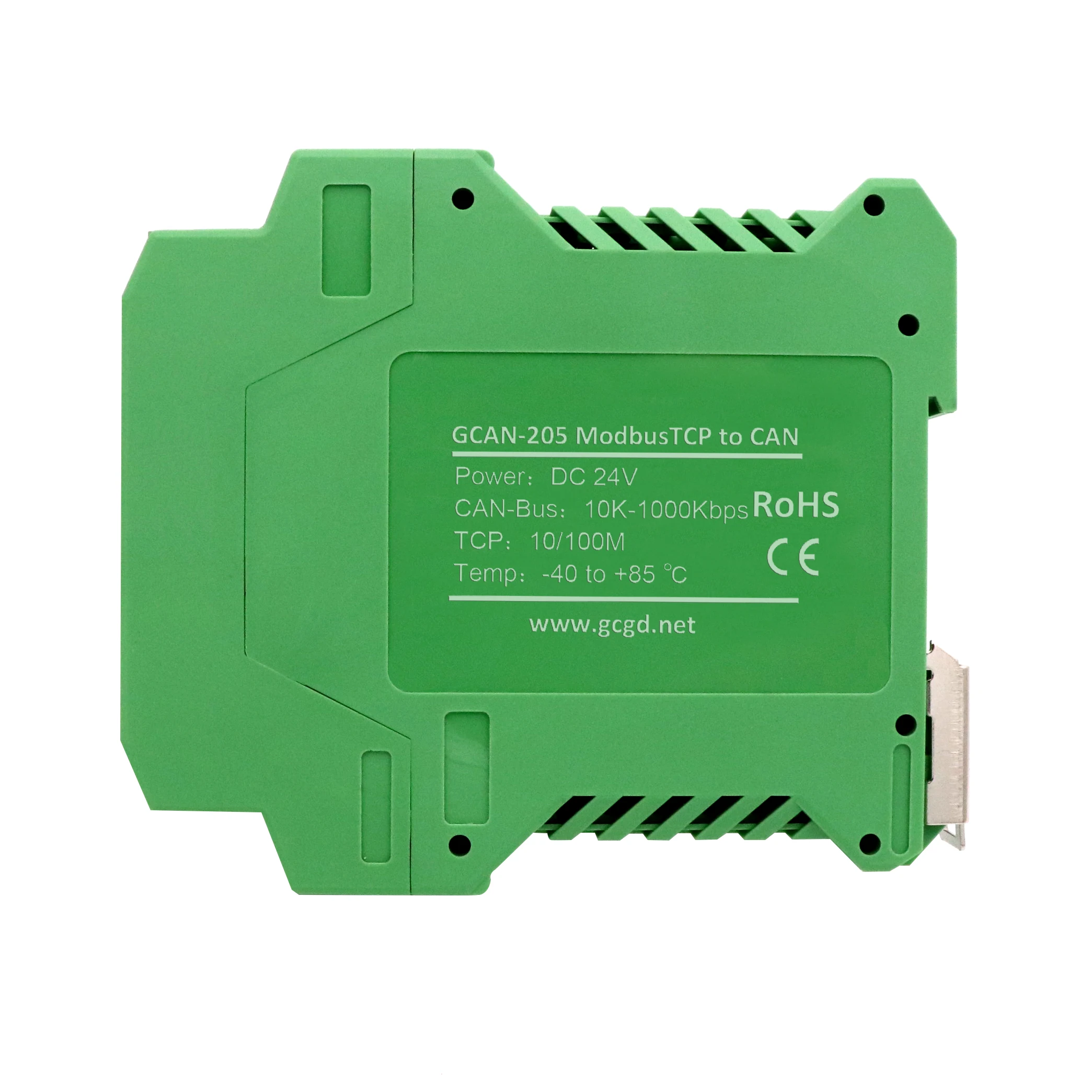

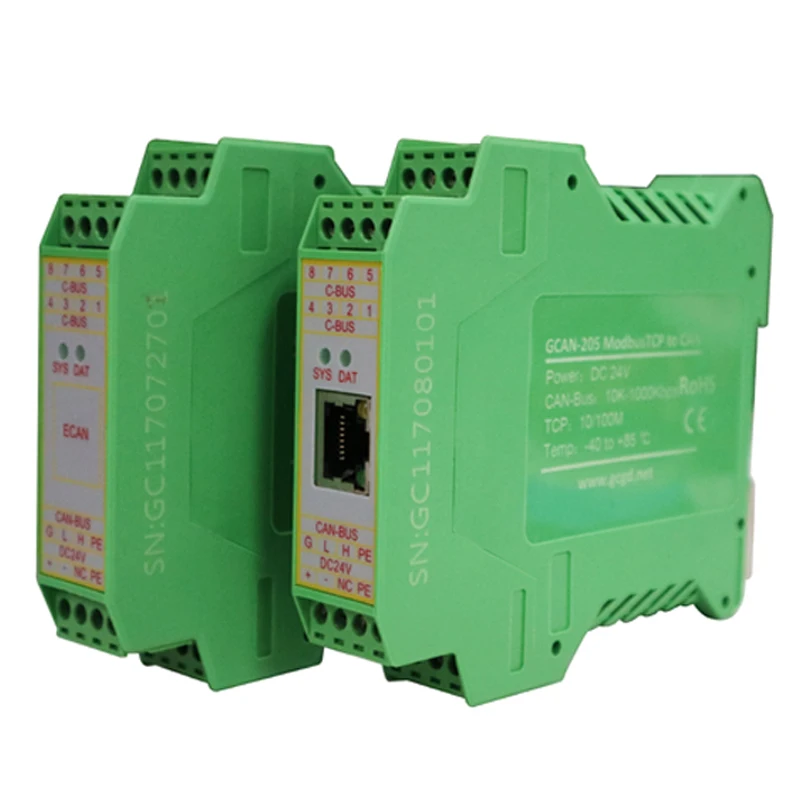

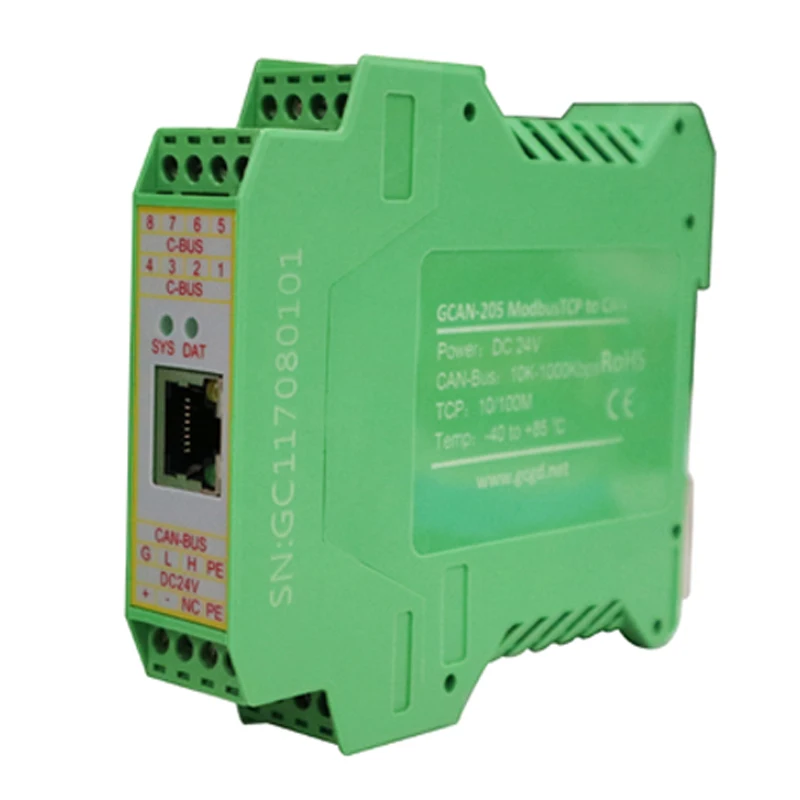

CAN bus to Ethernet / Modbus модуль тср industrial automation control system используется для сбора данных

---

Описание продукта: GCAN-205-это преобразователь CAN-Bus и ethernet. GCAN-205 конвертер ethernet-side интегрированный протокол Modbus TCP. GCAN-205 может конвертировать данные между can-Bus и Modbus TCP. Благодаря этому конвертеру оборудование, использующее протокол Modbus TCP, может подключаться к can-Bus без изменения аппаратной структуры, это делает многоавтобусное соединение очень гибким, И расширяет область применения CAN-Bus. Протокол передачи данных по протоколу автобус конвертер Интегрированный протокол modbusTCP / RTU slave

• Поддержка пользовательский протокол
• CE 、 по ограничению на использование опасных материалов в производстве Сертификация

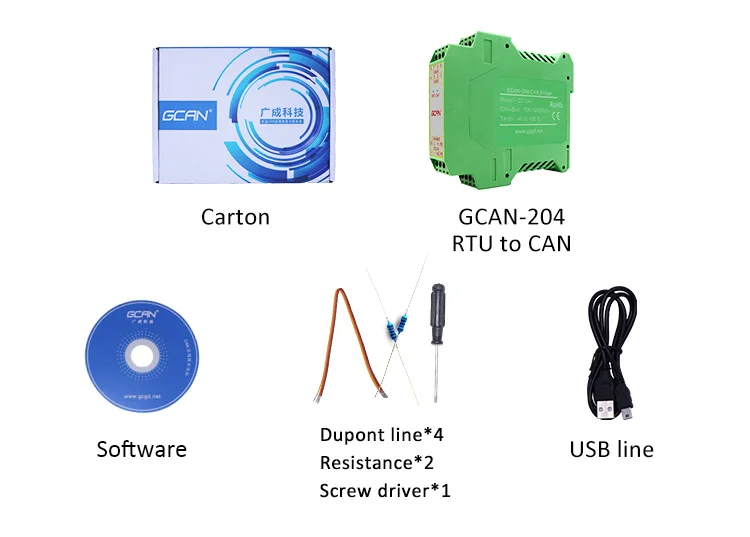

Размер продукта GCAN-204 ModbusRTU к может модуль GCAN-205 Modbustcp к может модуль



Параметр продукта



Соединение
Ethernet	RJ45
Может интерфейс	OPEN3 клеммные колодки
Интерфейс характеристики
Интерфейс Ethernet	10 / 100 м адаптивный
Может интерфейс	Следуйте стандарту ISO 11898 для поддержки CAN2.0A / B
Скорость передачи данных и	5 кбит/с ~ 1 Мбит/с
Электрическая изоляция	1500V,DC-DC
120 ohm Сопротивление	Не включается
Мощность питания
Мощность напряжение питающей сети	+ 24V DC
Мощность потребляемый ток	Максимальная 40mA
К окружающей среде испытания
Рабочая температура	-40 ℃ ~ + 85 ℃
Рабочая влажность:	15% ~ 90% RH, без конденсации
Испытание на соответствие требованиям Эмс	EN 55024:2011-09 со стандартом EN 55022:2011-12
Класс защиты	IP 20
Основная информация
Размер контура	114,5 мм * 99 мм * 78,1 мм
Вес	120 г

  Руководство пользователя

GCAN-205 (CAN to Modbus TCP) конвертерРуководство пользователя (нажмите, чтобы просмотреть)

ModbusДля того, чтобыМожет Функция Схема Modbus автобус Код функции 03,04 Код функции 06,16 Modbus Вход Регистрация Вы можете получить FIFO Выходом Modbus регистр Можете отправить FIFO Вы можете получать данные Может передает данные Подключению CAN-шины Исторический воспроизведения данных Modbus регистр Привязка первого регзера addr.N и CAN ID Зарегистрируйте данные в CAN-Bus Данные CAN-Bus для регистрации CAN-Bus данных Ниже приводится подробная информация о параметрах конфигурации при получении/передаче данных. COB-ID:Начальное положение регистра Modbus соответствует ID кадра CAN Формат кадра:Установите формат рамки (Стандартный/расширенный) Рамка Тип:Установите тип кадра (Data / RTR) Modbus по адресу:ID кадра может соответствовать начальному положению регистра Modbus Длина:Может содержать длину данных, максимальное значение 8   Режим работы Режим трасса Когда Modbus master записывает соответствующие адресные данные Modbus с инструкцией 06. Если Данные изменятся, это вызовет соответствующую передачу данных CAN. Режим таймера Пользователи могут установить интервал времени в «отправить таймер», передача может синхронизировать данные. Введите десятичное число, единица измерения-миллисекунды. Например, вход «1000» может передавать _ x001f _ x001f_mit один раз с интервалом 1000 мс.   Применение сценариев Карта между адресом регистрации Modbus и идентификатором CAN. Можно подключить оборудование связи Can bus к сети Modbus для централизованного сбора/управления. Упаковочный лист

2 ~ 5 дней после получения вашей оплаты авиапочтой. Пост-продажное обслуживание Все наши основные продукты являются независимыми исследованиями и разработками. Мы предоставляем один год бесплатной гарантии после продажи, пожизненное бесплатное программное обеспечение и техническую поддержку, если у вас есть какие-либо вопросы, наш послепродажный инженер ответит вам, пожалуйста, не стесняйтесь покупать.
