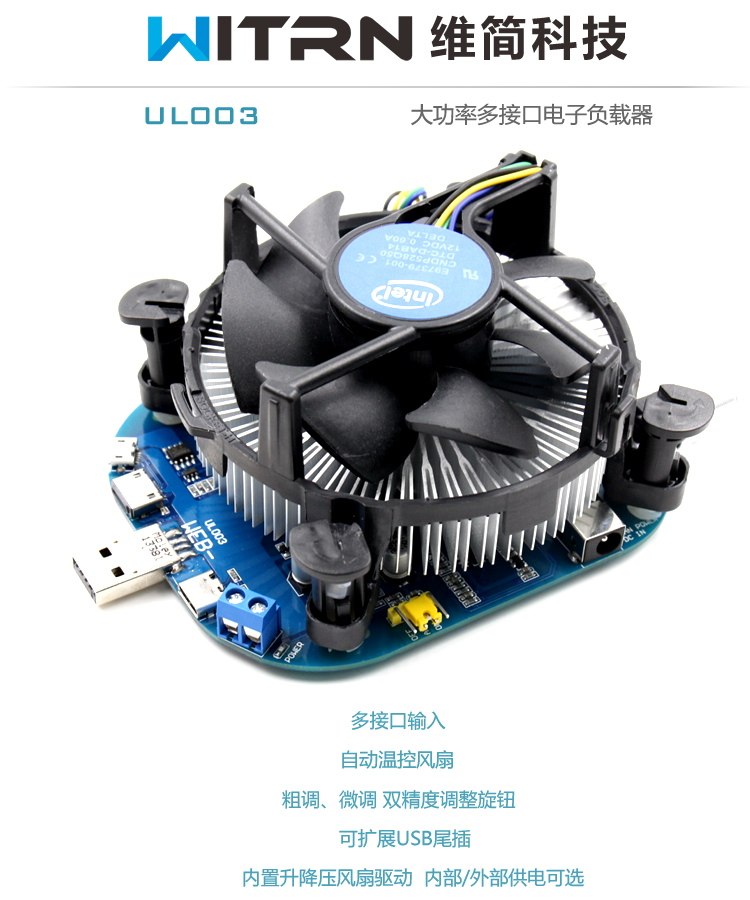

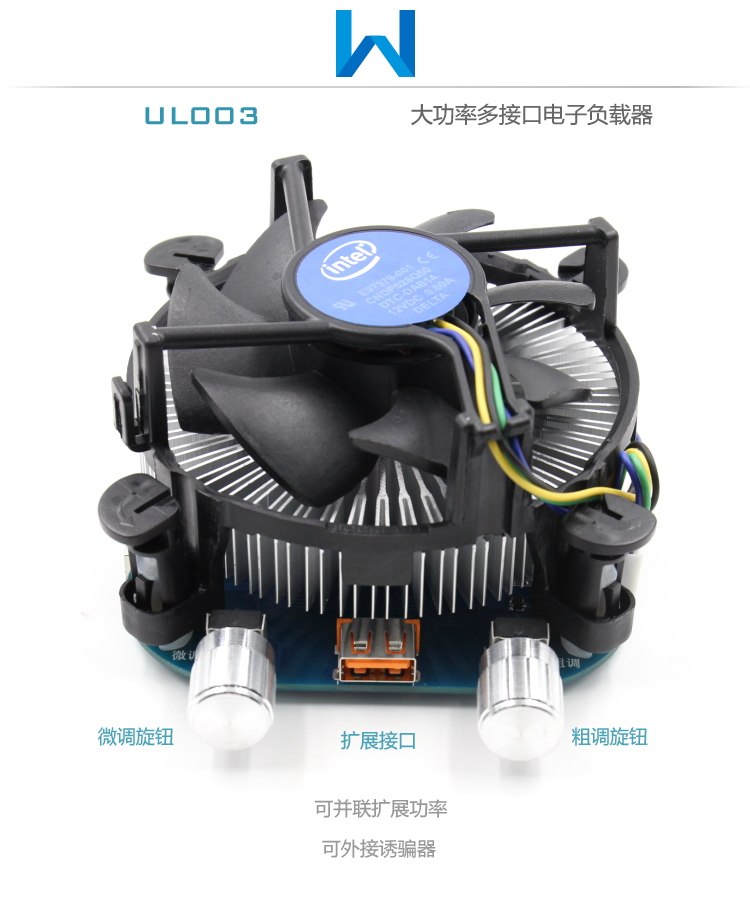

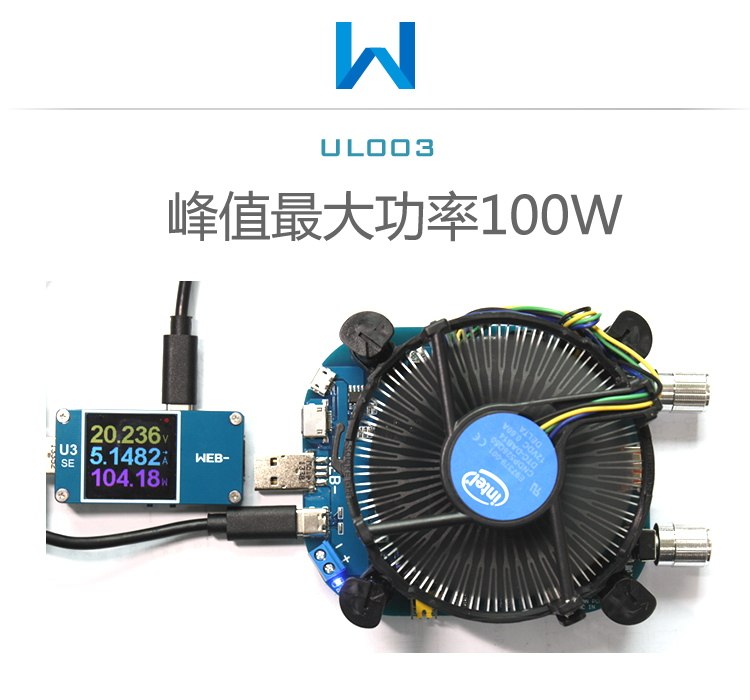

WEB UL003 Высокая мощность 100 Вт регулируемый постоянный ток электронная нагрузка

---

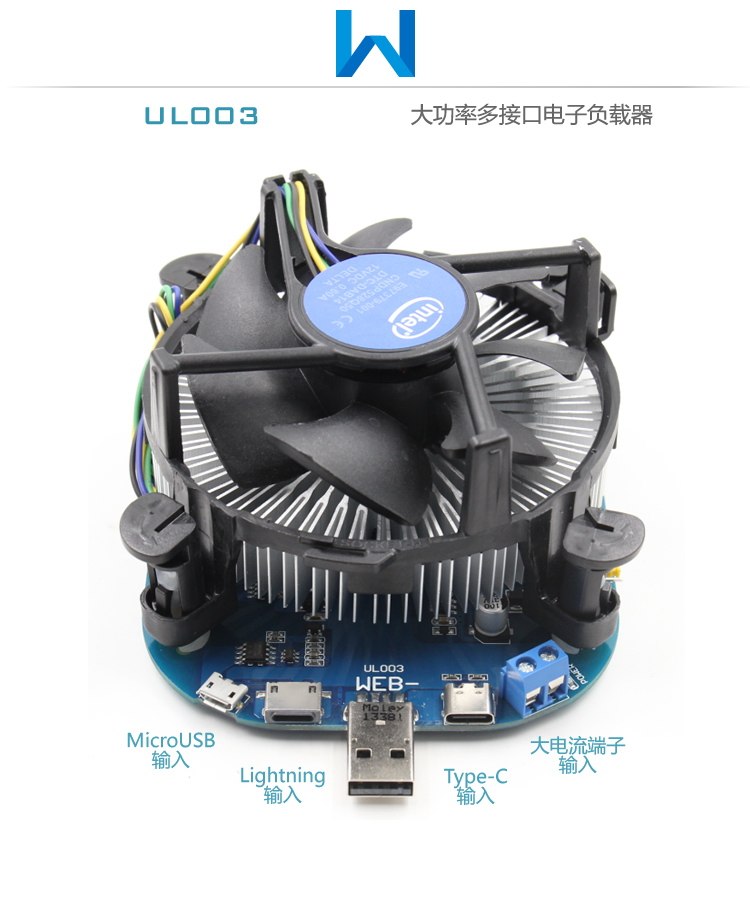

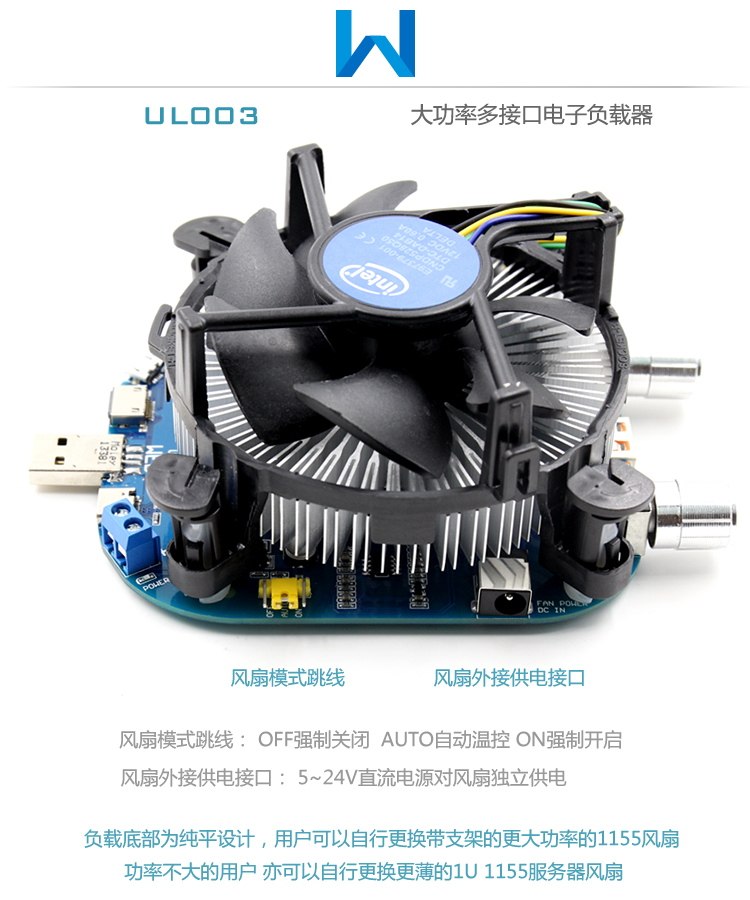

Примечание 1: 1155 вентилятор, вы можете изменить любой 1155 вентилятор, поддержка 1155 вентилятора с основанием (12 В)Примечание 2: вход Lightning поддерживает линии передачи данных для iPhone 7 и ниже, но не для iPhone 8 и X.Примечание 3: ток интерфейса между MicroUSB и Lightning не должен превышать 2,5aОписание перемычки вентилятора:ON: вентилятор был принудительно запущен, подходит для измерения мощного оборудованияАвто: автоматический контроль температуры вентилятора, после того, как температура превышает определенную степень, автоматически запускает вентиляторВыключение: ручной принудительный отключение вентилятора, вентилятор никогда не запускается, подходит для измерения низкого заряда оборудования, тишиныИнструкции по внешнему источнику питания вентилятора: Стандартное рабочее напряжение вентилятора 1155 12 В, рабочий ток 0,6 А, вы можете видеть, что мощность не мала, есть 7,2 Вт.Если зарядная головка на выходе 5 в измеряется нагрузкой UL003, после запуска вентилятора рабочий ток будет 7,2 Вт/5 В = 1,44а при напряжении питания 5 В.То есть, как только вентилятор начнётся, ток самого вентилятора будет около 1,4a, что повлияет на результаты измерений.Если источник питания 5 В и вентилятор запустятся в это время, то Измерение тока больше 1,44а-это ток силовой трубки самой нагрузки.Проще говоря, когда поставляется блок питания 5 В, вентилятор запускается, а Регулировка нагрузки выше 1,44a имеет постоянный ток.Поэтому возникает вопрос: что мне делать, когда я хочу измерить небольшой ток? Есть много способов1. вентилятор устанавливается как автоматическая передача (по умолчанию), поэтому, когда ток НИЗКИЙ, температура печатной платы не высокая, вентилятор не запускается, и не влияет на измерение небольшого тока.2. Вентилятор принудительно отключается и никогда не открывается. Этот режим можно измерить в короткое время, когда мощность низкая, и радиатор не очень горячий.3. Используйте внешний источник питания для питания вентиляторовВнешние Требования к питанию: 5 ~ 20 в, обратите внимание, достаточно ли внешнего источника питания! (5,5x2,1 DC интерфейс, положительный и отрицательный)Например, если ваш источник питания составляет всего 5 В, вам нужно предоставить около 1,5 а тока.Если ваш источник питания 12 В, вам нужно поставить около 600 мА тока.Если ваш источник питания 24 В, вам нужно поставить около 400 мА тока.Совет дружбы: веб-обеспечивает QC12V/9 V decoy линии, которая используется для внешнего источника питания с QC9V или 12 V зарядное устройство или зарядное сокровище по низкой цене.
