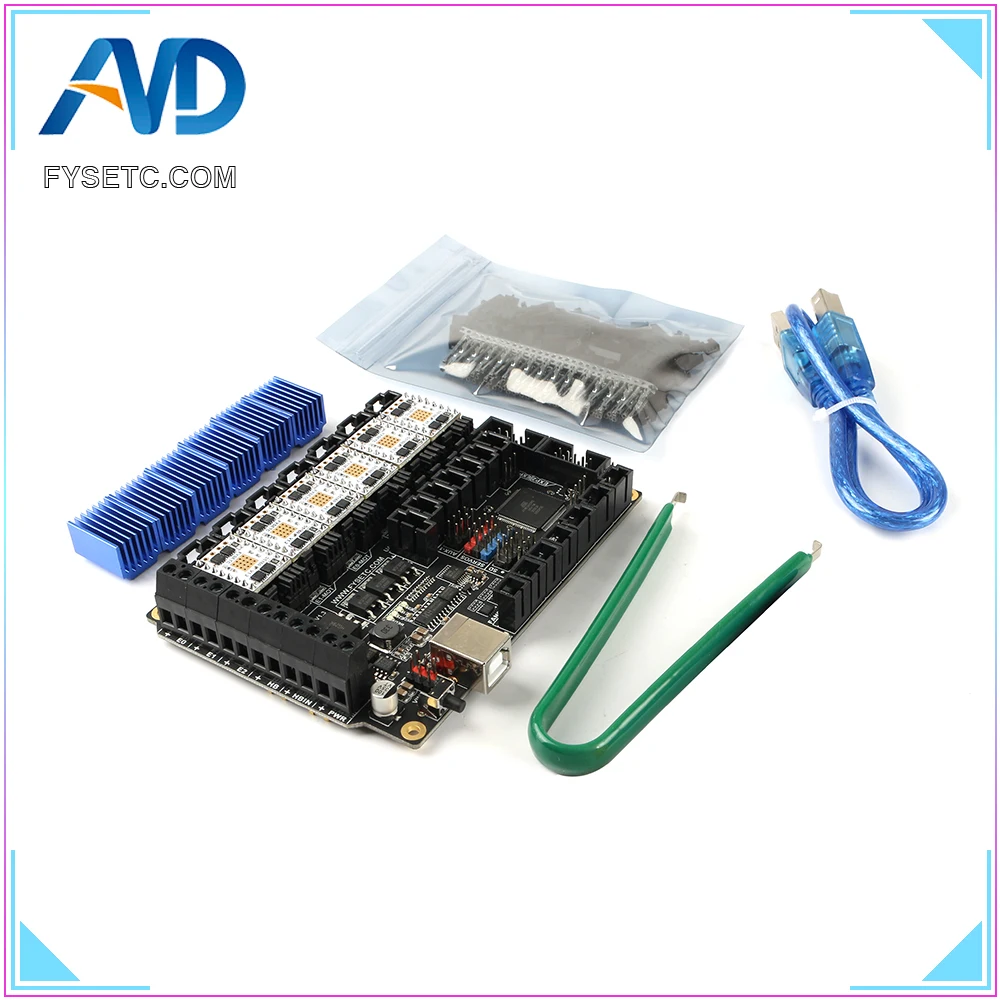

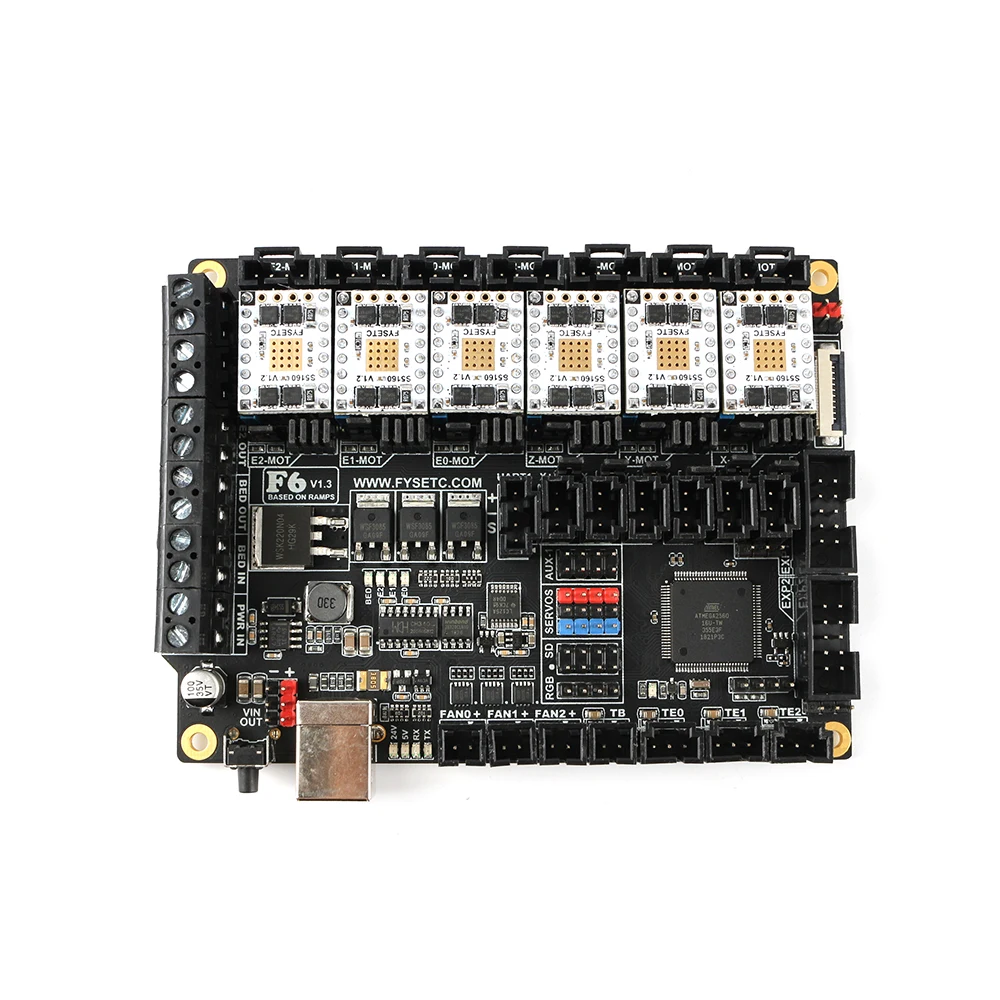

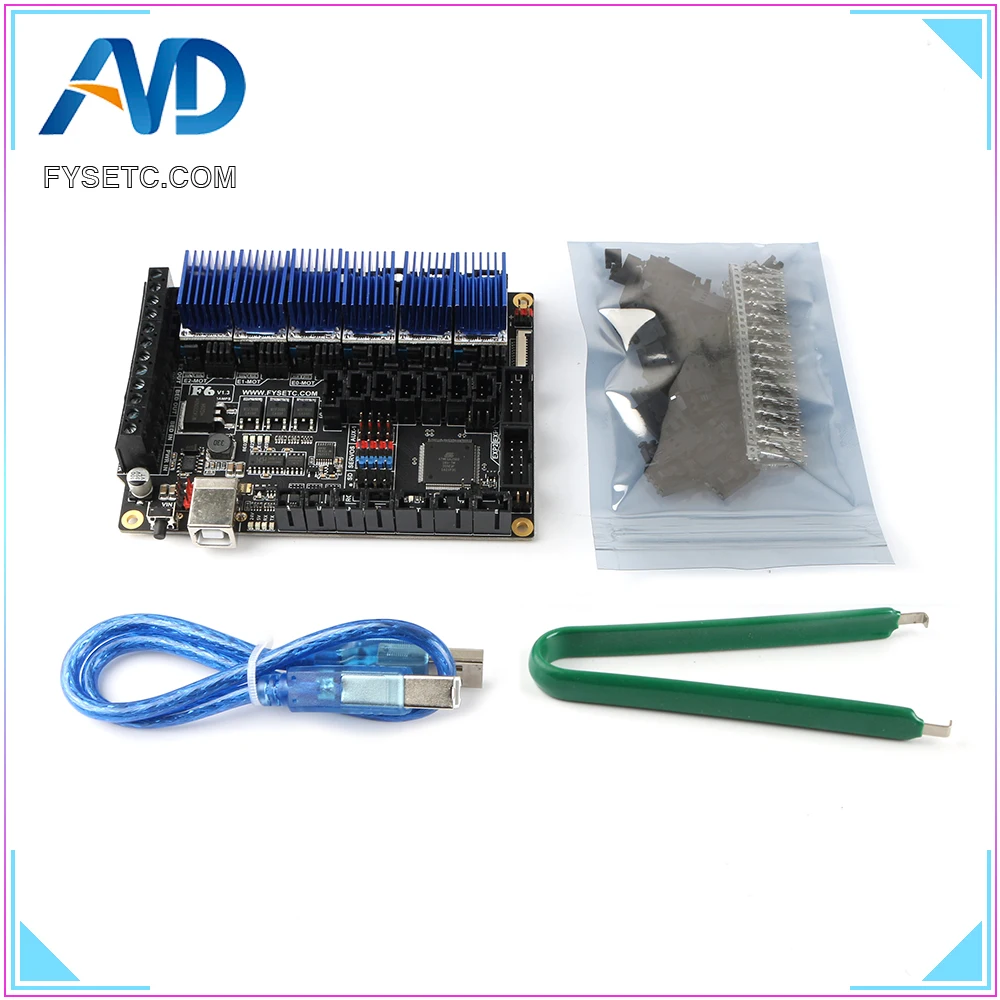

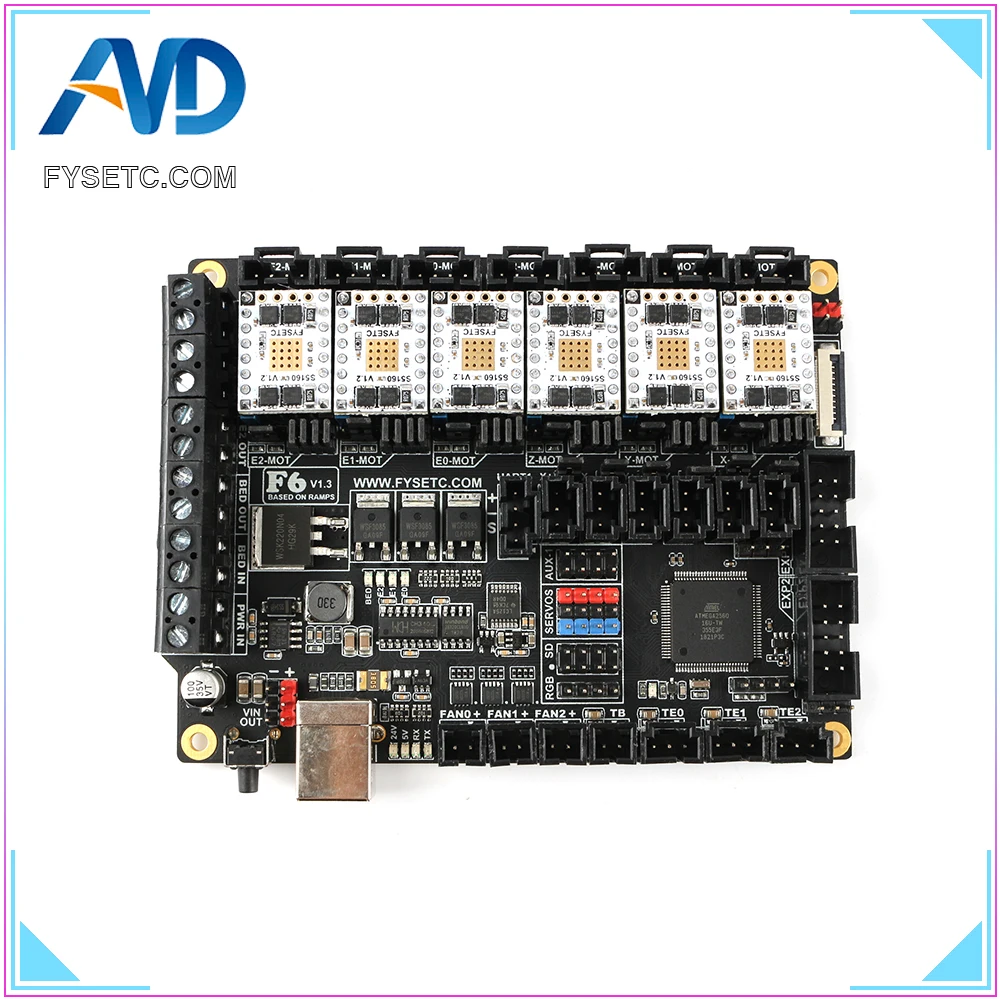

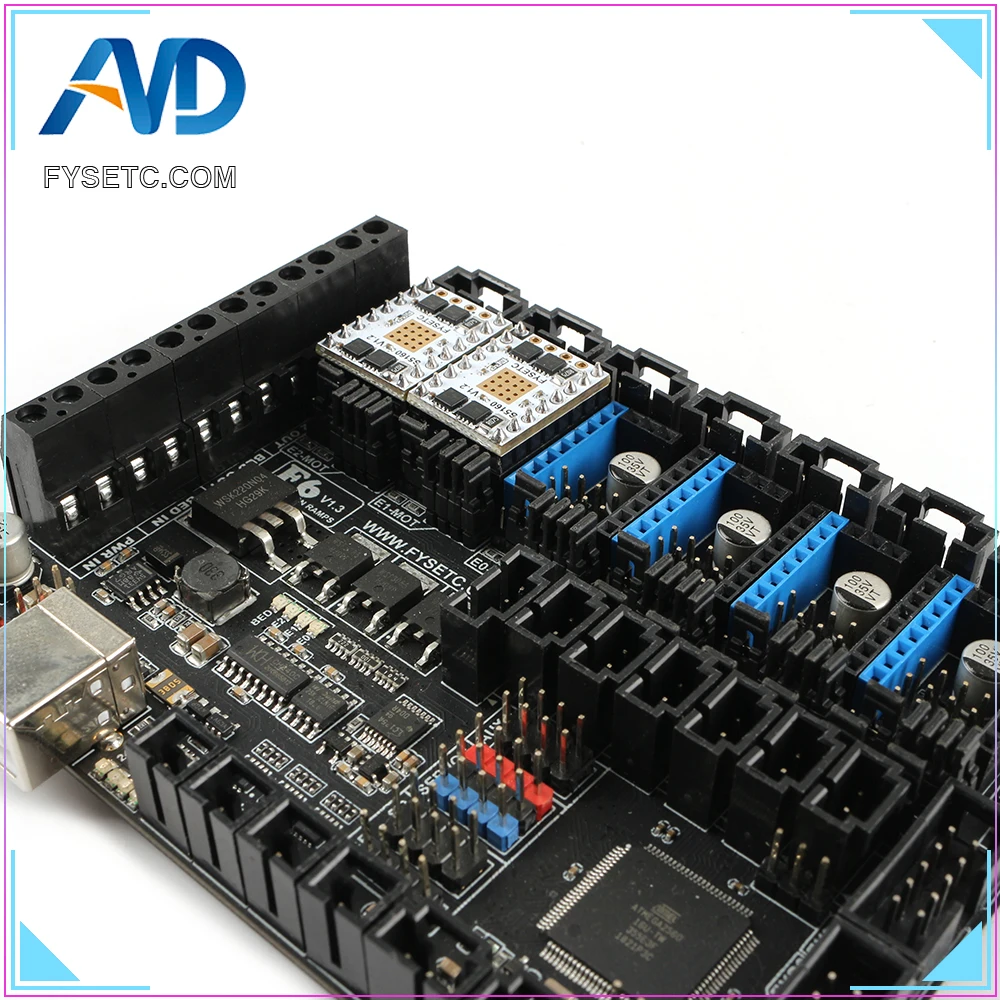

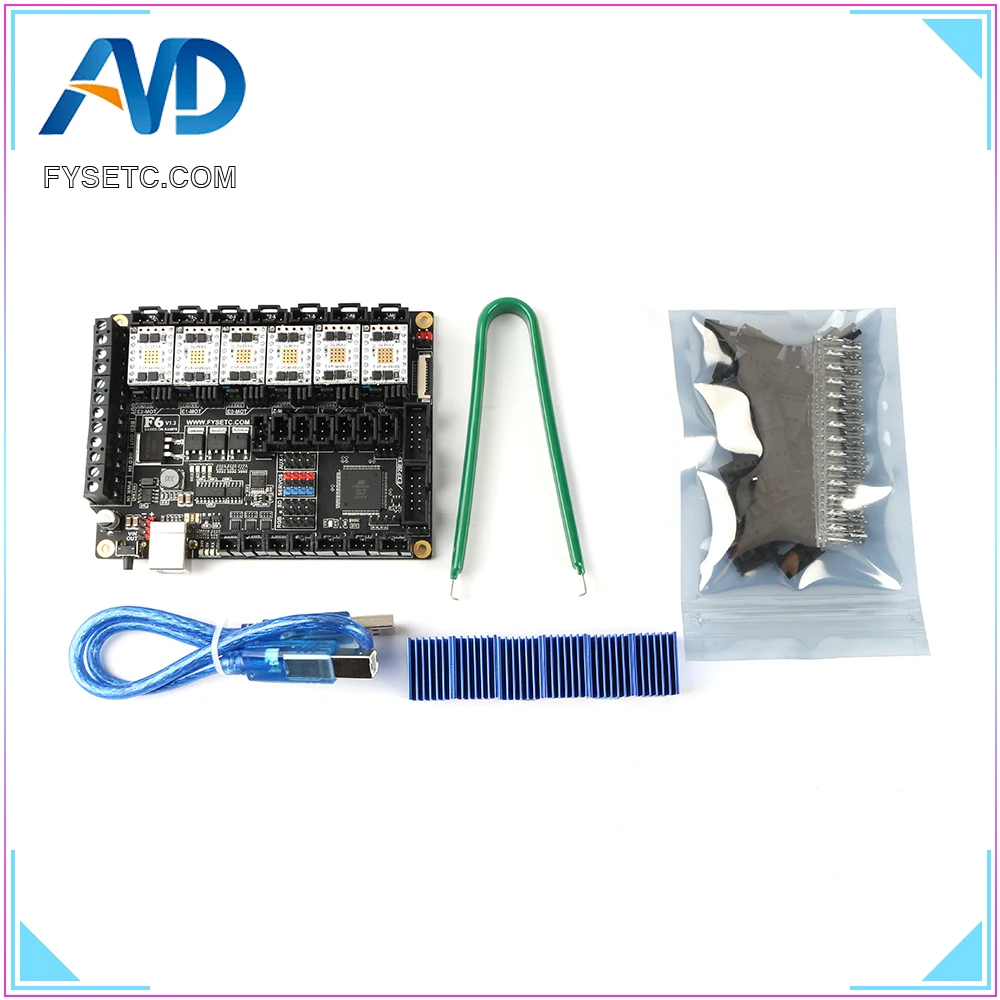

Плата все в одном для электроники FYSETC F6 V1.3 материнская плата + 6 шт. TMC5160 V1.2 SPI

---

FYSETC F6 V1.3 плата все-в-одном электронное решение материнская плата + 6 шт. TMC5160 V1.2 SPI Высокая мощность шаговый двигатель драйвер VS TMC2130

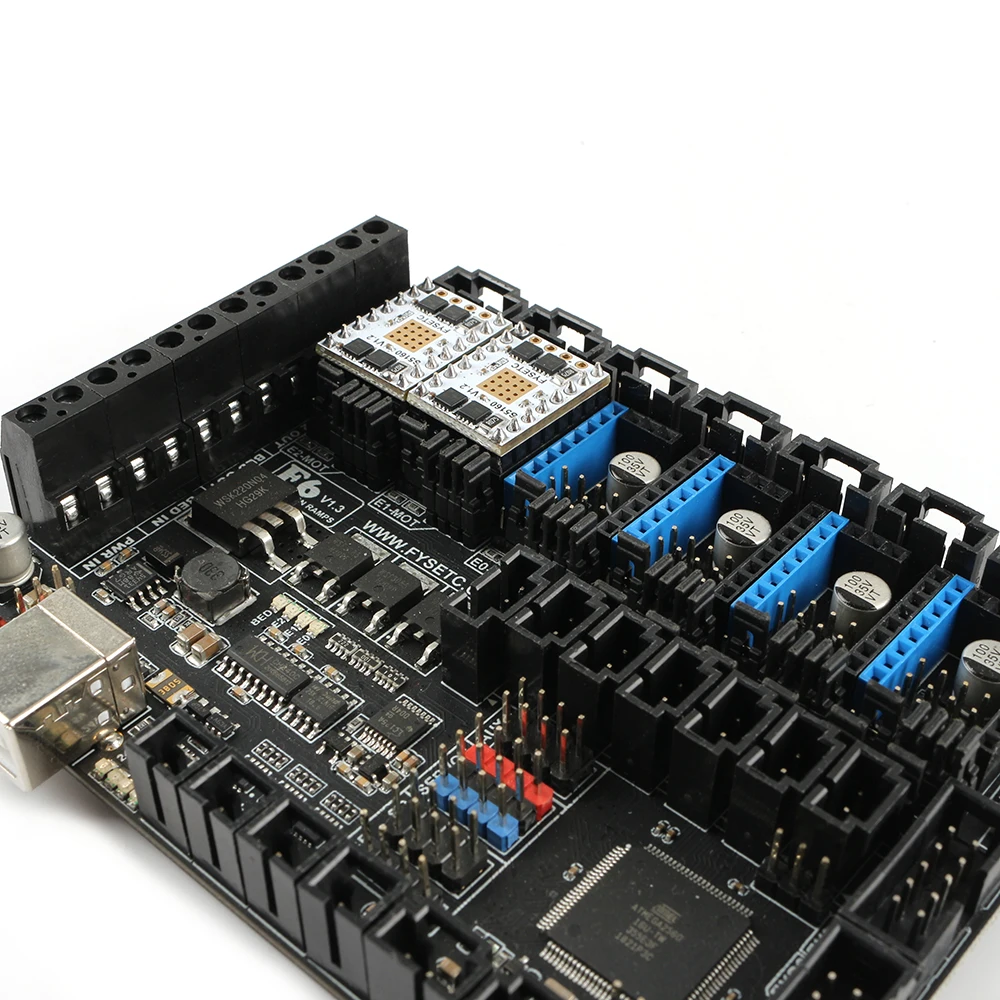

Информация о продукте Плата FYSETC F6-это многофункциональное электронное решение для 3D-принтера и других устройств с ЧПУ. Он обеспечивает шесть разъемов для драйверов и поддерживает Pololu pin совместимые Шаговые драйверы, особенно модули драйверов TMC.Нет необходимости в полете проводов при использовании TMC2100, TMC2130 и TMC2208. и SPI,Usart и ther pin configer функции доступны. Особенности • Компактный размер: 127,35 мм x 92 мм • Полностью интегрировано все в одном решении: -Совместимость с Arduino 2560-R3 (работает с Sprinter, Repetier-прошивка, Marlin из коробки) -CH340 для высокоскоростного USB последовательного подключения • Универсальный источник питания: -Может использоваться с 9V-28V для моторов/Подогрев кровати -Интегрированные высокоточные регуляторы мощности (DC/DC): 5V 3A Max -Автоматический селектор питания для ATmega/logic (Автономный или Питание от USB) • Простой дисплей + SD-CARD разъем: -RepRapDiscount SmartController совместимый штыревой разъем на плате -10P FPC для серийного сенсорного дисплея -2X4 PinHeader Out для SD карты moudle • До 6 моторных драйверов с простой микроступенчатой установкой и поддержкой TMC драйвера без летающего провода • 10x PWM способными мощность mosfet выходы (1 для очаг, 3 для жар-конец, 3 для любителей, 3 для RGB светодиодный полосы) • Горячая кровать предназначена как отдельный вход питания для максимального тока • Все неиспользованные контакты выводятся штыревыми заголовками • Встроенная Внешняя вспышка SPI 2 Мб • Печатной платы: -4 слоя -2 унции медных внутренних слоев, 1 унций вне слоев -Высокое качество, высокая температура FR4-TG130 печатной платы -Золото по подслою никеля отделка Если у вас есть какие-либо вопросы по использованию метода, пожалуйста, обратитесь к ссылке:         //fysetc.github.io/F6_V1.3/    //www.facebook.com/groups/197476557529090/ //www.thingiverse.com/thing:3112629
Если у вас есть какие-либо вопросы по использованию платы в Ender-3, вы можете обратиться к нему

//www.youtube.com/watch?v=cJMsqyWJYMU&feature=youtu.be&fbclid=IwAR2VcBigxn6pqpf_VUpfoK4JVHrOwUTyLiZyyQMnOgmURzNwyhDcELkvGT8

Если вам нужен чехол для платы, вы можете обратиться к ссылке

//www.thingiverse.com/thing:3589655 Особенности: Аппаратные средства, совместимые с StepStick и Pololu A4988 шаговые двигатели Драйвер шагового двигателя (привод измельчителя/привод постоянного тока) Компоненты на нижней стороне печатной платы для лучшей теплоизоляции Автоматический Ток холостого хода сокращения Микроплиер-микростеп Интерполятор для повышенной гладкости микрошагового StealthChop-для тихой работы и плавного движения SpreadCycle-высокодинамический измельчитель управления двигателем Мощность привода до 3A (RMS) непрерывный ток катушки Шаг/Dir интерфейс с до 256 микрошагов SPI интерфейс для настройки Напряжение питания двигателя: 10...35 в Материнскую плату Напряжение питания: 3,3... 5V Rsense: 0,075 Ом В чем разница между TMC5160 и TMC2130 SilentStepSticks? TMC5160 SilentStepSticks не имеет автономный режим и нет внутреннего резистора тяги на CS/SS pin. (Конфигурация SPI всегда необходима) Направление не инвертированный на TMC5160 SilentStepSticks. Конфигурация программного обеспечения в основном одинаковая, за исключением того, что расчет тока двигателя отличается. TMC5160 SilentStepSticks имеют улучшенный режим stealthChop (stealthChop2) и более высокую номинальность тока двигателя. На TMC5160 SilentStepStick v1.3 CLK pin должен быть подключен к GND. Дополнительные характеристики TMC2130: Интерфейс конфигурации SPI (до 4 МГц) До 256 внутренних микрошагов (без интерполяции) CoolStep-контроль тока для экономии энергии StallGuard2-Бессенсорное Обнаружение нагрузки двигателя DcStep-нагрузочный зависимый контроль скорости Автоматический переключатель stealthChop и spreadCycle в зависимости от скорости Примечание: Эта версия не должна быть проводной. Используется на плате F6. Мы предоставим версию проводки для других плат. Пожалуйста, обратите внимание на наш магазин или наш facebook. //www.facebook.com/groups/197476557529090/?ref=bookmarks Посылка список: 1 * F6 V1.3 6 * TMC5160 V1.2 6 * радиатор 1 * USB  1 комплект джемпер 4 шт. 2pin MX2.54 9 шт. 3pin MX2.54 8 шт. 4pin MX2.54 Подарок: 1 пинцет + 1 отвертка Примечание: Пожалуйста, обратите больше внимания на направление установки!
