Введение:

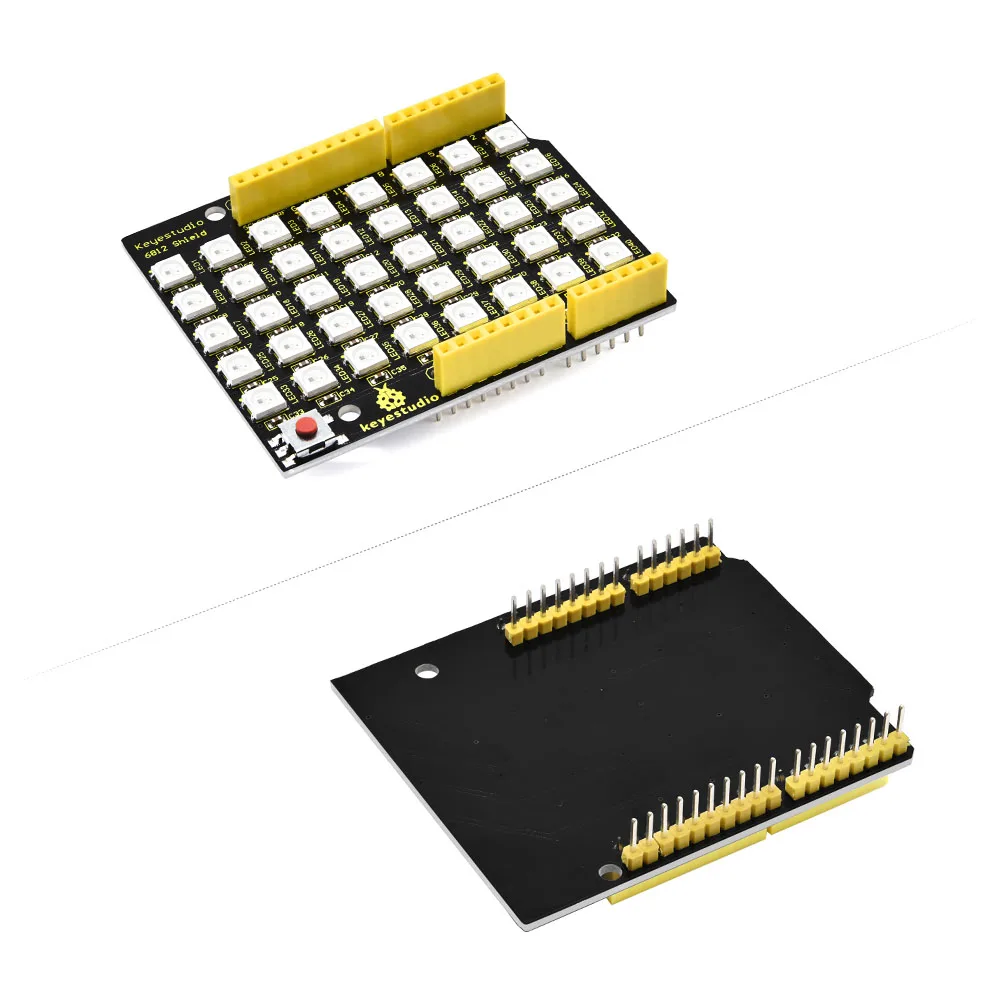

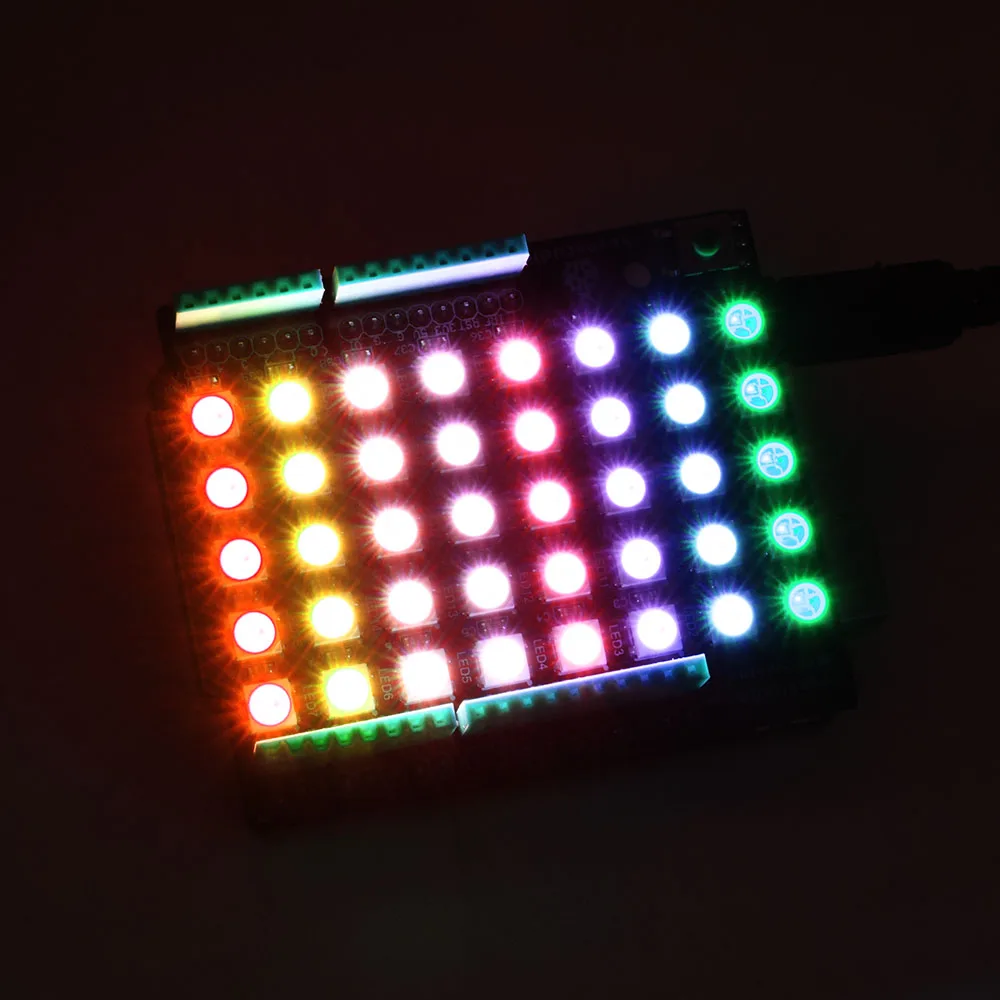

Keyestudio SK6812 shield разработан специально для контроллеров Arduino. Просто положите щит на доску UNO для использования.

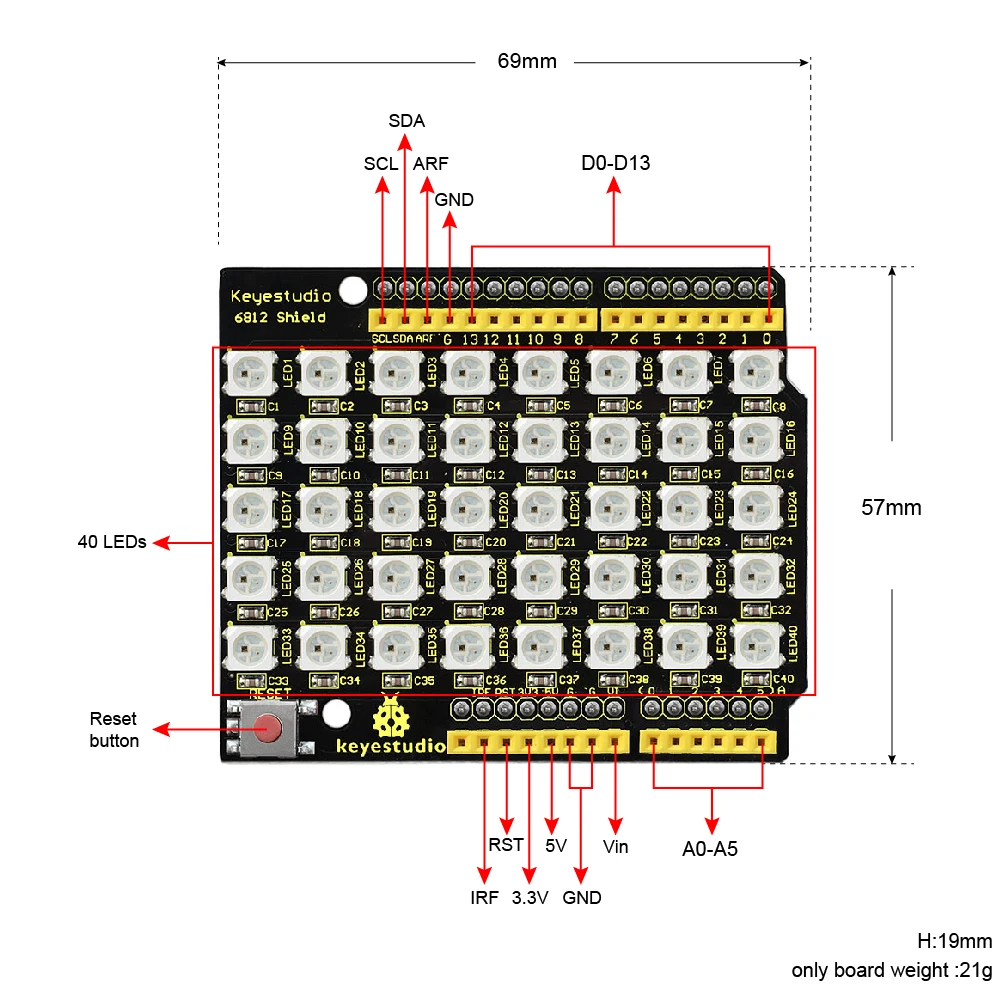

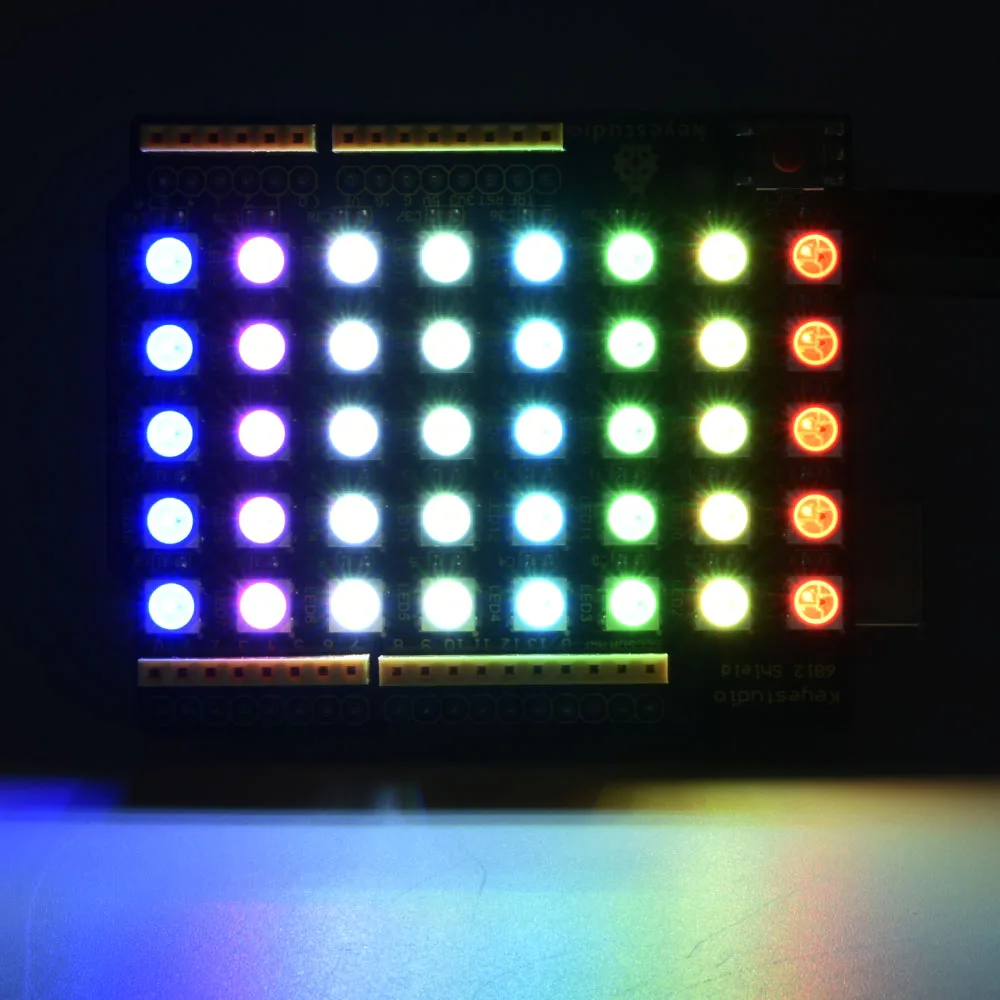

40 светодиодов SK6812 контролируются D13 pin на плате UNO. При использовании Подключите другие компоненты женские заголовки 2,54 мм шаг, контролируется UNO доска.

SK6812 светодиодный является интеллигентая (ый) управления светодиодный Светодиодный светильник источник, который объединяет система управления и светильник-излучающие короткого замыкания.

Каждый светодиодный индикатор такой же, как и светодиодный шарик 5050. Каждый элемент-пиксель. Каждый интерьер пикселя включает в себя не только интеллектуальную цифровую защелку данных порта и схему усиления сигнала, но также включает в себя точный внутренний осциллятор и программируемую часть постоянного тока 12 В, эффективного высоко последовательности пикселя Точечный светильник цвет.

Протокол передачи данных использует режим связи с одним RZ (возврат к нулю). После включения питания пикселя для сброса, порт DI получает данные от контроллера, первые 24-битные данные извлекаются первым пикселем, а затем отправляются в защелку данных внутри пикселя. После усиления внутренней схемой обработки формы остальные данные будут перенаправлены на следующую каскадную пиксельную точку через светодиодный порт DO.

Сигнал будет уменьшен на 24 бит для передачи каждой точки пикселя.

Технология автоматического формирования и пересылки принимается для точек пикселя, так что Каскадное Количество точек пикселя не ограничено передачей сигнала и ограничено только требованием скорости передачи сигнала.

Светодиодный индикатор имеет преимущества низкого напряжения вождения, экологически чистый, энергосберегающий, высокая яркость, большой угол рассеяния, хорошая консистенция, длительный срок службы и т. д.

Характеристики одного светодиодный:

1) Защита от обратного хода; Обратное подключение питания не повредит внутренний светодиодный индикатор.

2) схема управления IC и Светодиодный точечный светильник используют тот же источник питания.

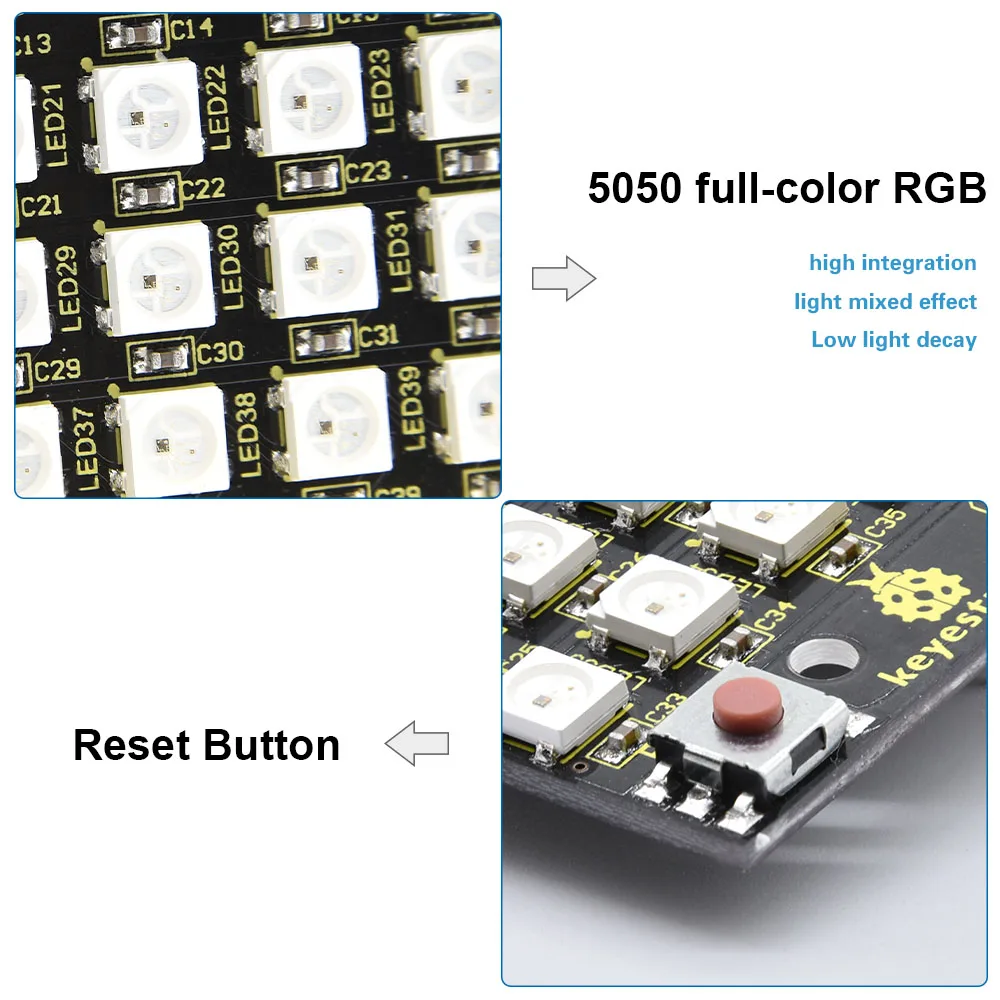

3) схема управления и чип RGB интегрированы в упакованный компонент 5050, образуя полную точку пикселя внешнего управления.

4) встроенная схема формирования сигнала; Сигналы, полученные любой точкой пикселя, будут формироваться сначала, а затем выводиться, обеспечивая, что искажение сигнала не скапливается.

5) Встроенная схема сброса питания и схема сброса питания.

6) каждый пиксель трех основных цветов может достичь 256 яркости дисплея; Полный полноцветный дисплей 16777216 видов цветов; Частота сканирования не менее 400 Hz/s.

7) последовательный Каскадный интерфейс для завершения приема и декодирования данных через сигнальную линию.

8) если расстояние передачи между двумя произвольными точками составляет не более 5 метров, никаких дополнительных замыканий не требуется.

9) когда частота обновления составляет 30 кадров в секунду, Каскадное число не менее 1024 точек.

10) скорость передачи данных может достигать 800 кбит/с.

11) Цвет светильник очень последовательный, экономичный.

Преимущества:

1) Встроенный светильник IC более яркий, чем обычный светильник

2) высокая консистенция чипов RGB внутри всех светодиодов

3) надежная производительность встроенного привода IC

4) Используйте жесткую пластиковую упаковку, предотвращая повреждение пресса.
