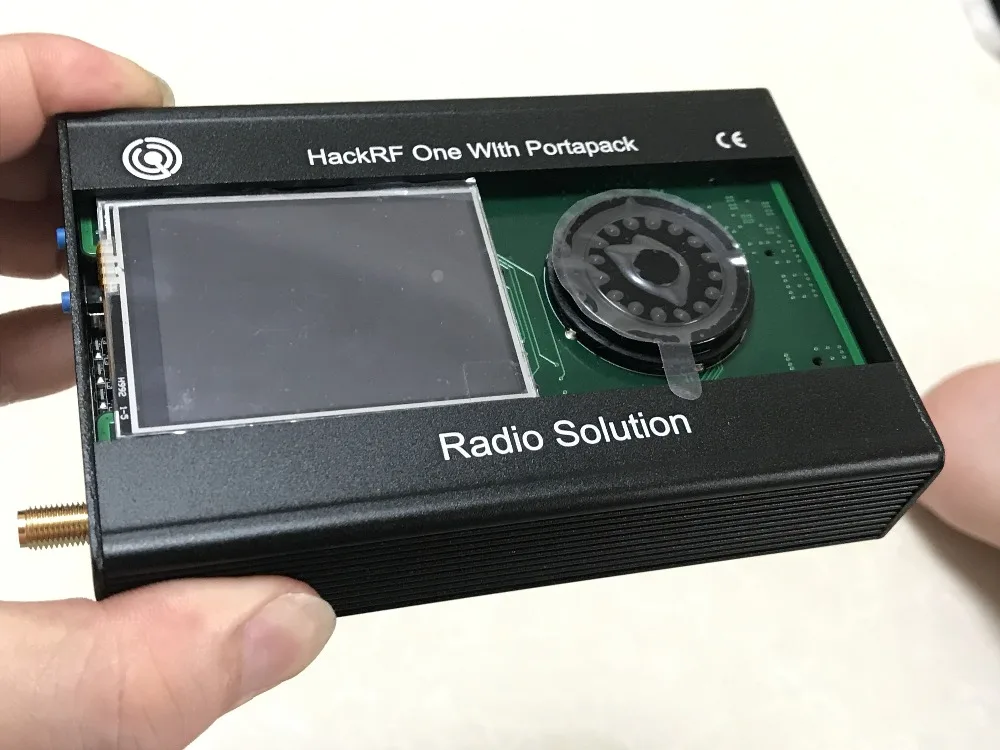

Новейшая версия PORTAPACK + HACKRF ONE от 1 МГц до 6 ГГц SDR металлический чехол 0.5ppm TXCO

  Portapack последняя версия печатной платы, с 10 МГц 0,5 ppm TCXO в PCB для HACKRF GPS связанных экспериментов. *** Вся позолота ремесло ***
*** Сенсорный экран включен ***
*** 0.5PPM TXCO в плате ***   Важное замечание: 1.> Откройте уплотнение экрана и навигационную кнопку, только если вы удовлетворены этим. 2.> эта доска нуждается в ваших профессиональных знаниях. Он работает как Расширенный дисплей блока HACKRF. Мы всегда доставляем последние прошивки и по умолчанию-это хаос. Более подробно, пожалуйста, ознакомьтесь с нашими фотографиями.   Посылка список:

• Portapack x1

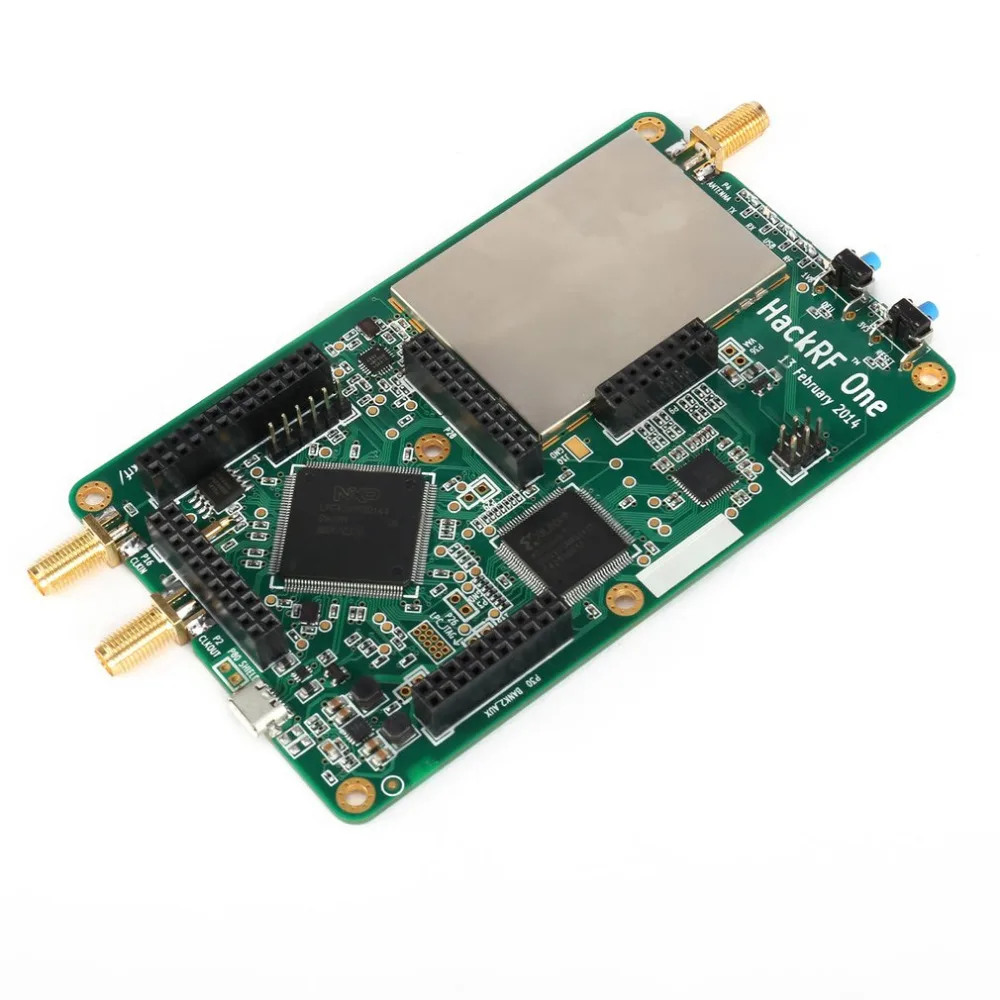

• HackRF x1
• Антенна
• Usb кабель

Отверстие для наушников для iphone или гарнитуры одного размера

Перед использованием необходимо прошивки перейти по ссылке ниже:

//github.com/sharebrained/portapack-hackrf/releases

Более подробную информацию вы можете перейти на этот веб-сайт:

//github.com/sharebrained/portapack-hackrf

//www.youtube.com/results?search_query=PORTAPACK

В соответствии с исходным кодом: abcde@alibaba.com

Измените дизайн этого оборудования и поделитесь им с энтузиастом.

Ход работы:

1. Завершили проверку программы прототипом.

2. Последние документы 2017,5 месяцев основаны на усовершенствованиях.

Аппаратная конфигурация:

1.TFT240 * 320 экран (модель: ER-TFT024-3)

2. Навигационный переключатель (TSWB3NCB222)

3. Аудио выход

4. Вход для микрофона

5.DC2.1 интерфейс

6,4 слоя золотой пластине

7. Процесс ROSH (экспортируется в Европу и Америку)

Последняя версия обновляется с последними документами в 2017,5 месяце

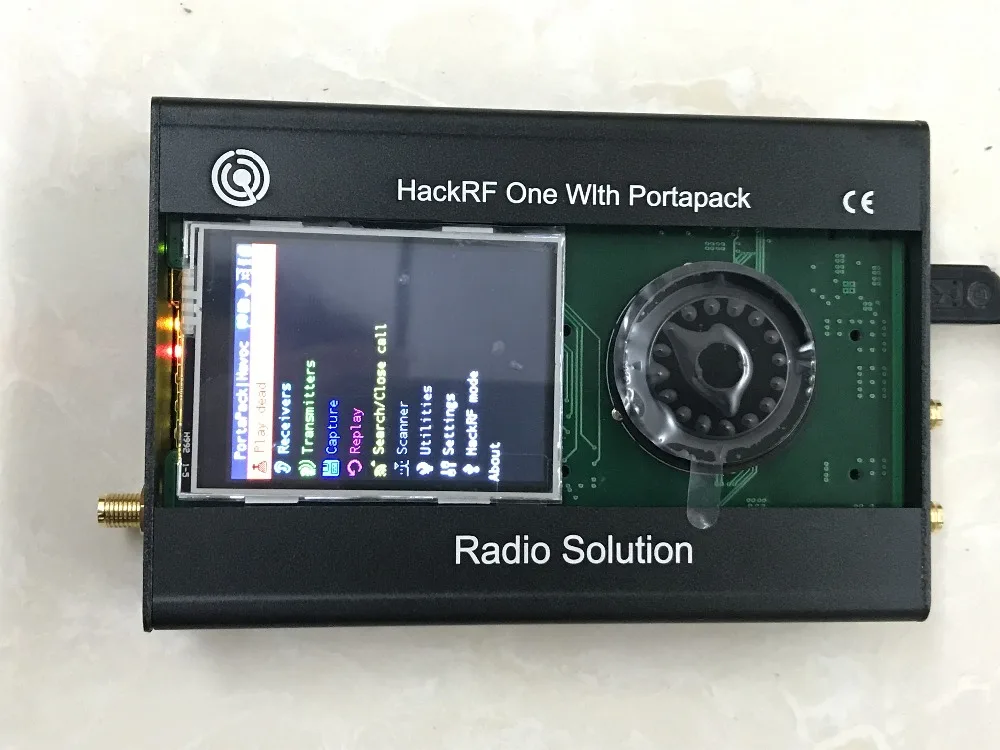

Добавьте PortaPack к вашему HackRF One программно-определяемому радио и оставьте свой ноутбук позади! PortaPack крепится к вашему HackRF и добавляет сенсорный ЖК-экран, навигационное управление, разъем для наушников, часы в реальном времени, слот карты micro SD,

Просто добавьте usb-аккумулятор, и вы готовы исследовать радио спектр, где бы вы ни находились. Прошивка PortaPack работает на быстрых процессорах ARM в вашем HackRF. Не требуется компьютер (за исключением перепрограммирования прошивки).

Технические характеристики

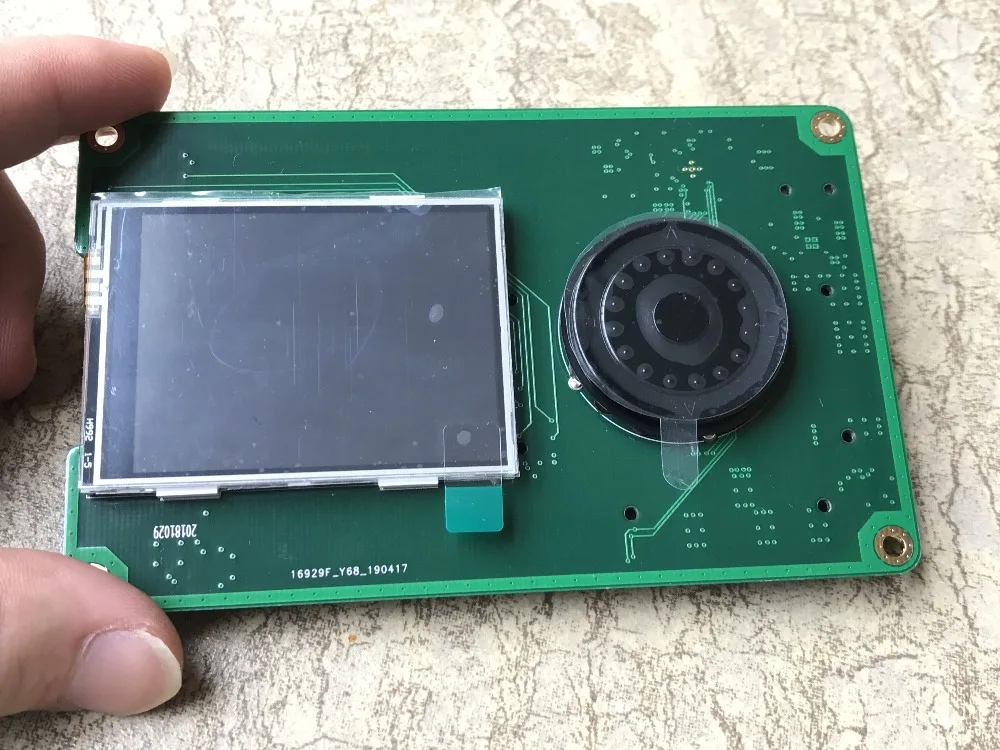

• 2,4 дюйма, 240x320 RGB ЖК-дисплей с резистивный экран панель.
• Четыре клавиши со стрелками, вращающееся колесо пробежки и кнопка выбора.
• Аккумулятор для сохранения настроек и даты/времени.
• Слот карты Micro SD для хранения данных и кодов

Некоторые функции, продемонстрированные в 2016 году 22 февраля видео прошивки:

• SSB, AM, узкополосный FM, широкополосный FM аудио прием, с спектром водопад.

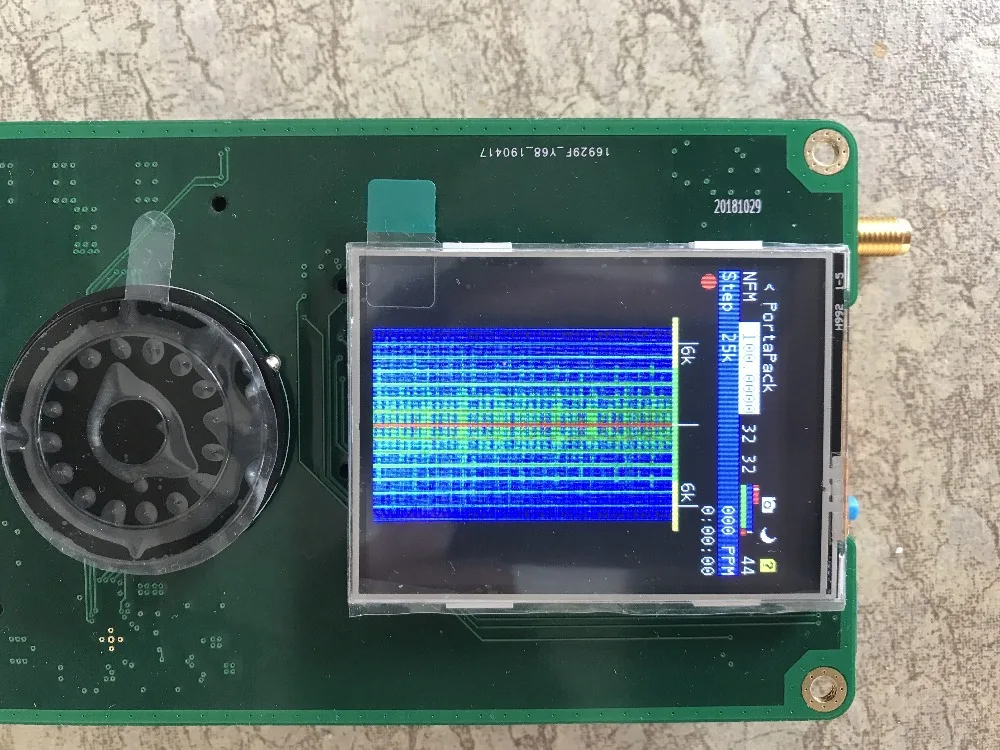

• Широкополосный (18 МГц) спектральный анализ и водопад.
• Мониторинг лодок (AIS), автомобилей (TPMS) и транспондеров счетчика утилиты (ITRON ERT).
• HackRF режим запускает HackRF прошивки для использования с хост-компьютером SDR программного обеспечения.
• Калибровка PPM для более точной настройки.
• Режим сна экономит питание, выключая только дисплей.

Вы также можете найти очень интересную прошивку Furrtek HAVOC!

Требуется некоторая сборка.

Ваш HackRF будет продолжать работать с компьютерным программным обеспечением SDR, когда вы поместите PortaPack в режим HackRF.

PortaPack совместим только с HackRF One. Он не совместим с более ранней конструкцией HackRF Jawbreaker. Если у вас есть RF щит, установленный на вашем HackRF, PortaPack должен поместиться просто хорошо. Совместимость с HackRF Blue является экспериментальной. Один синий владелец сообщил хорошие результаты с небольшими механическими помехами между звуковыми конденсаторами PortaPack и заголовком baseband. Если у вашего HackRF Blue Нет заголовка baseband, у вас не должно быть механических проблем.

Для PortaPack требуется внешний аккумулятор. Любой подключенный к USB аккумулятор должен работать, хотя они сильно отличаются по качеству и плохо разработанные батареи могут вводить шум регулятора напряжения в радио.

PortaPack и HackRF не заменят ваш ручной радиоприемник ham. Чувствительность при приеме варьируется от диапазона до диапазона, но не будет работать, а также радиоприемник true ham
