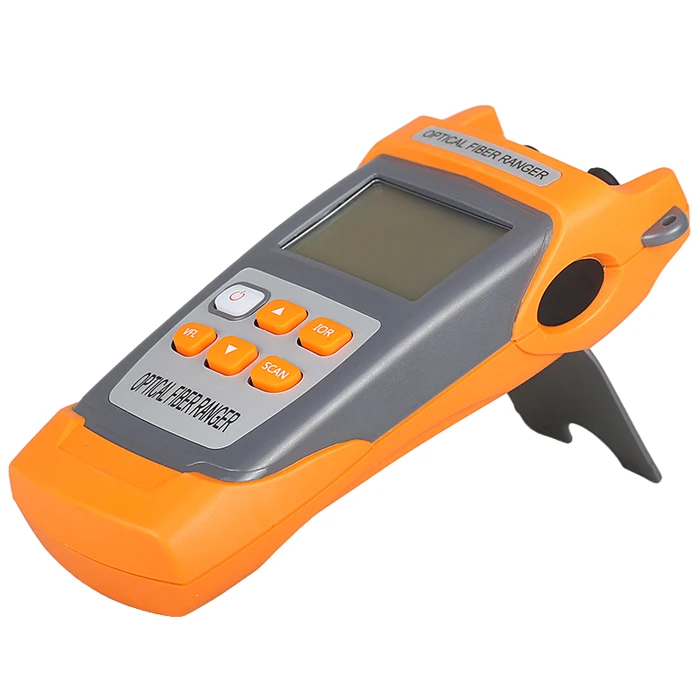

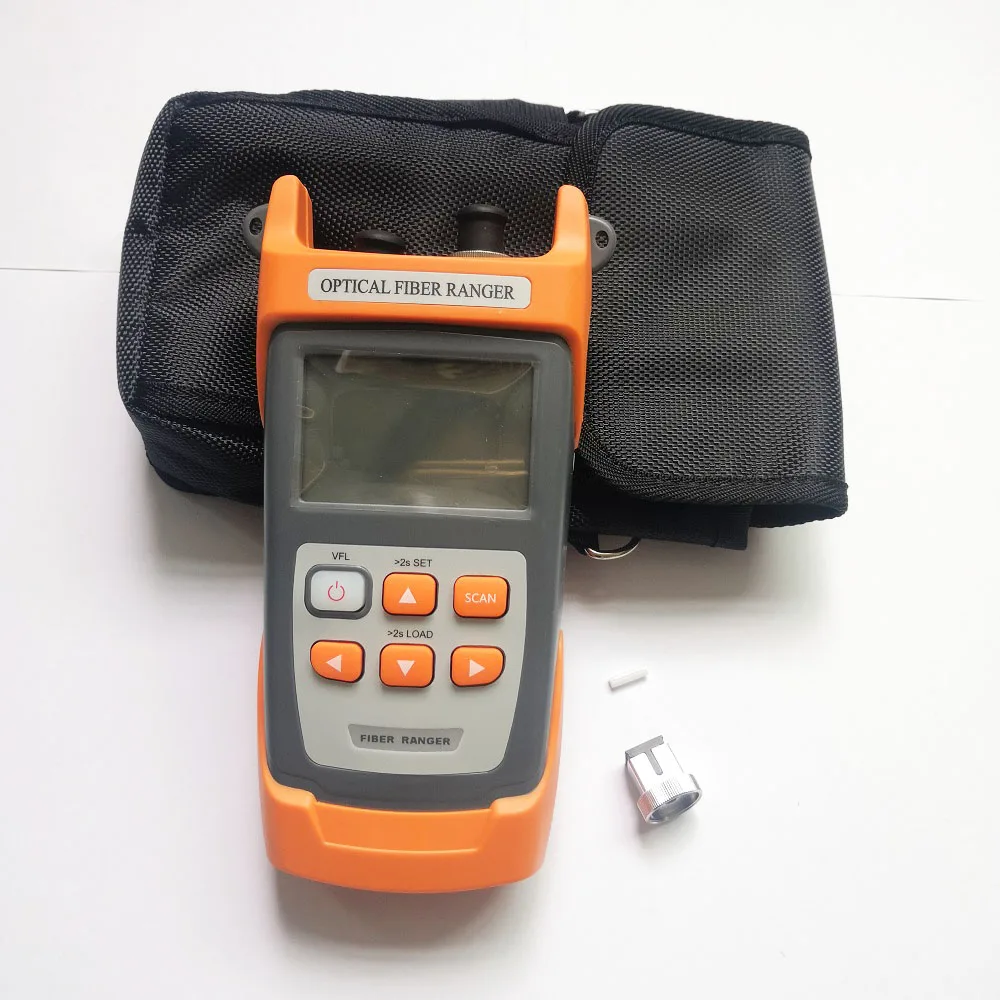

Мини волоконно-оптический рефлектометр Ranger 1550nm Визуальный дефектоскоп прибор для обнаружения и позиционирования неисправностей

 1.Обзор

Ручной портативный волоконно-оптический рейнджер является самым легким измерительным прибором длины оптического волокна в отрасли. Применяя принцип OTDR и интегрируя мощное программное обеспечение для анализа, он может быстро и точно определить местоположение и тип оптического волокна и точки повреждения кабеля и проверить расстояние между двумя узлами оптического волокна. Выполнение действий происходит простых в использовании, отсутствие сложной настройка параметров, дружественным интерфейсом; Карманный дизайн, маленький размер и светильник вес, легко носить с собой, прост в обслуживании; Большая емкость перезаряжаемая литиевая батарея, энергосбережения дизайн, длительное время работы в режиме ожидания. Этот инструмент подходит для обнаружения неисправностей в инженерном строительстве и обслуживании на основе FTTx и сети доступа.

Примечание: версия спецификации может быть изменена без предварительного уведомления.

Характеристики продукта:

1. Светильник форма, малый объем, светильник вес, легко носить с собой.

2. Надежная производительность и хорошая повторяемость.

3. Управление одним нажатием, без сложных настроек, результаты теста с первого взгляда.

4. Легко проверить длину оптоволоконного узла и расположение точки неисправности.

5. Интегрированная функция VFL, удобная зона обнаружения слепых в положении повреждения оптического волокна.

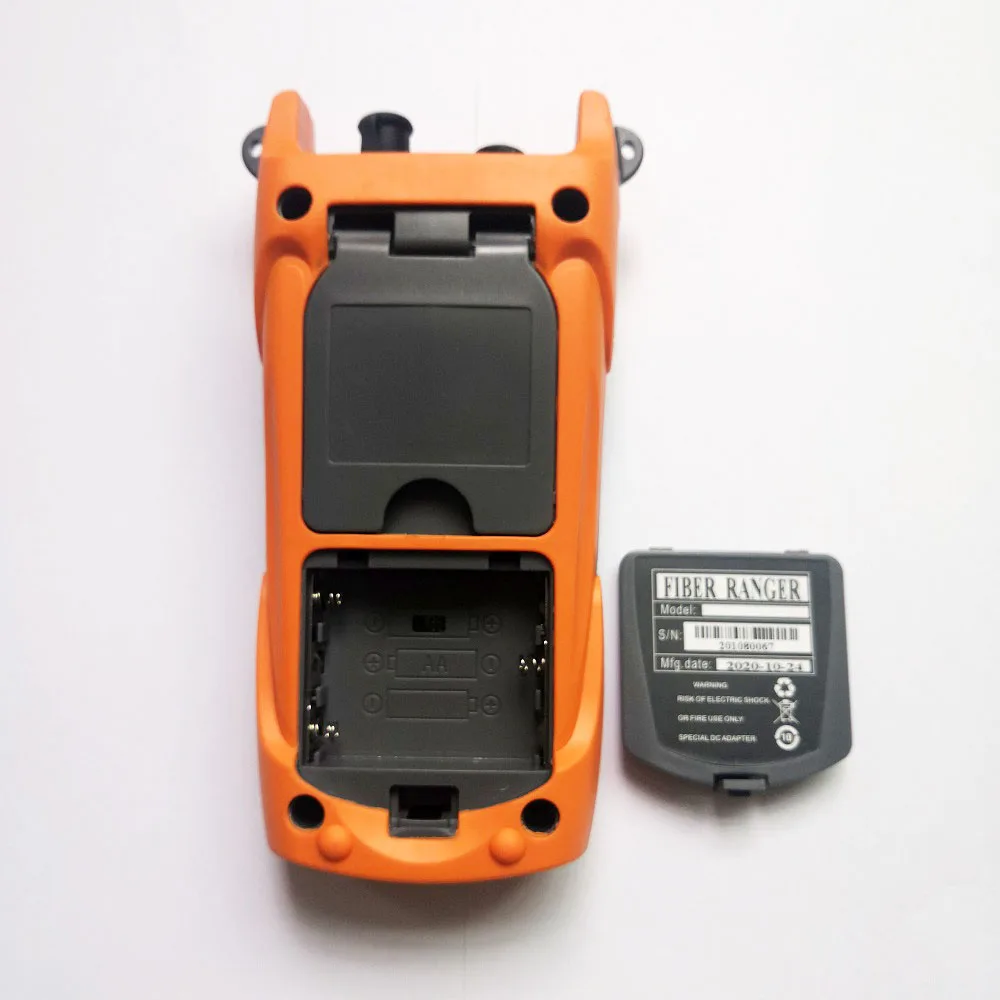

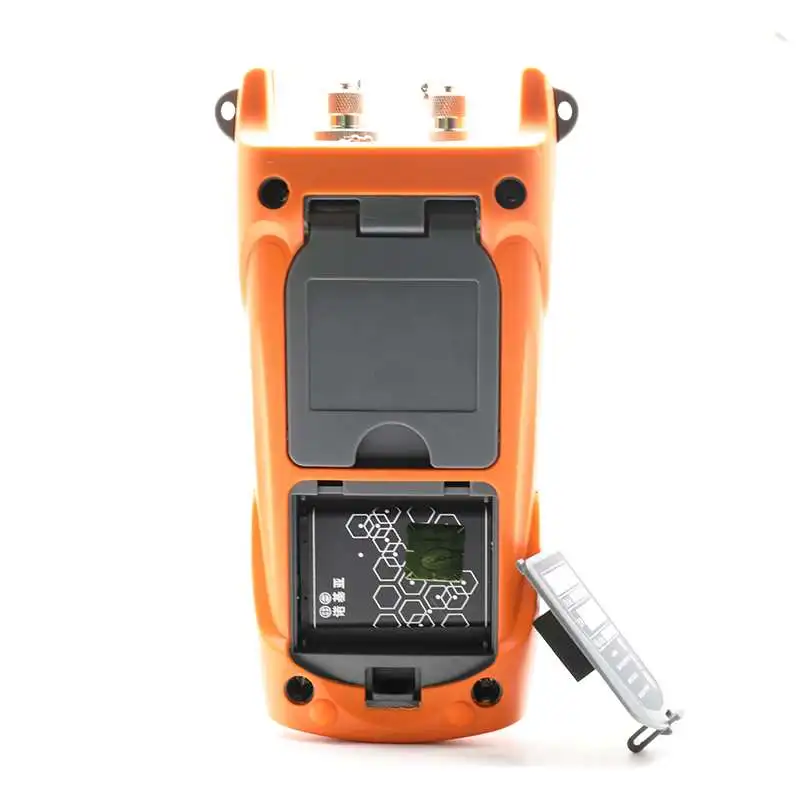

6. Использование 1500 ма · ч перезаряжаемых литий-ионных батарей, долгих рабочих часов.

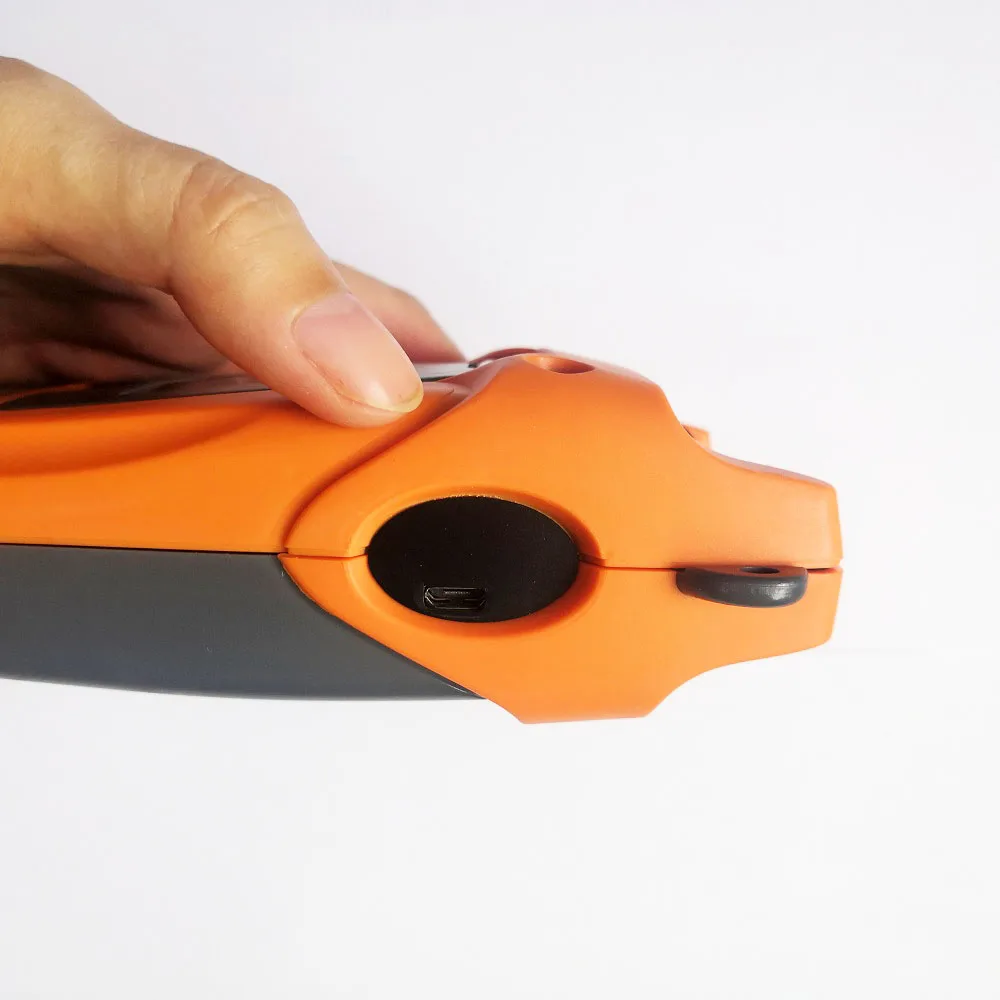

7. Поддержка зарядки Micro_USB. Можно заряжать мобильный телефон зарядным устройством, зарядным сокровищем и т. д. длительный срок, подходит для длительных полевых операций.

Техническими показателями

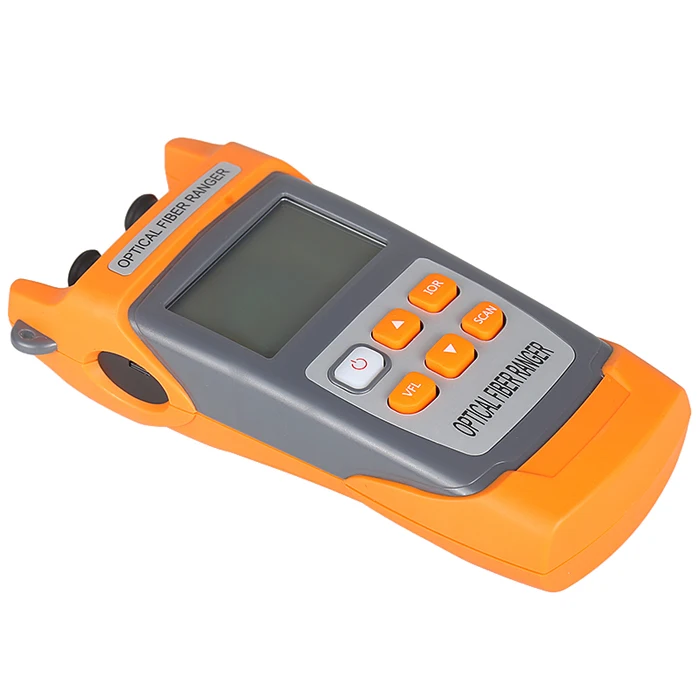

3. Функция Описание

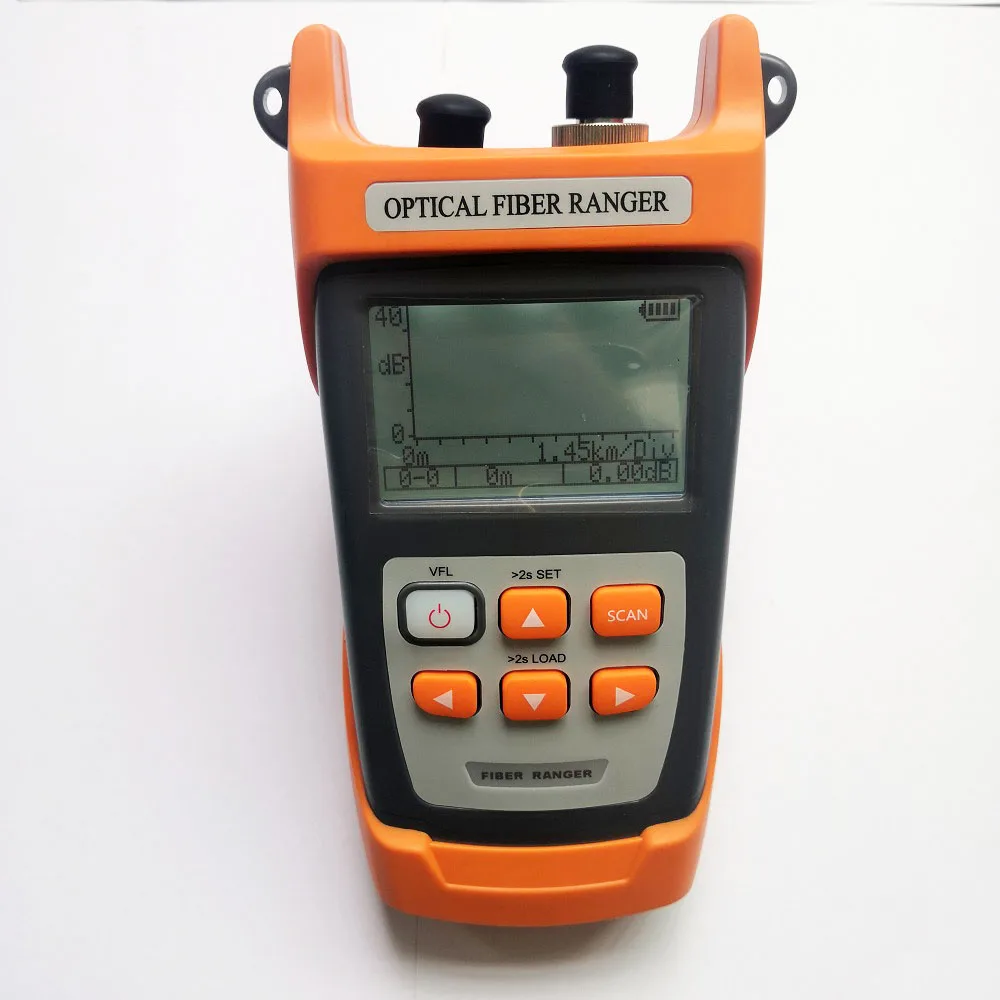

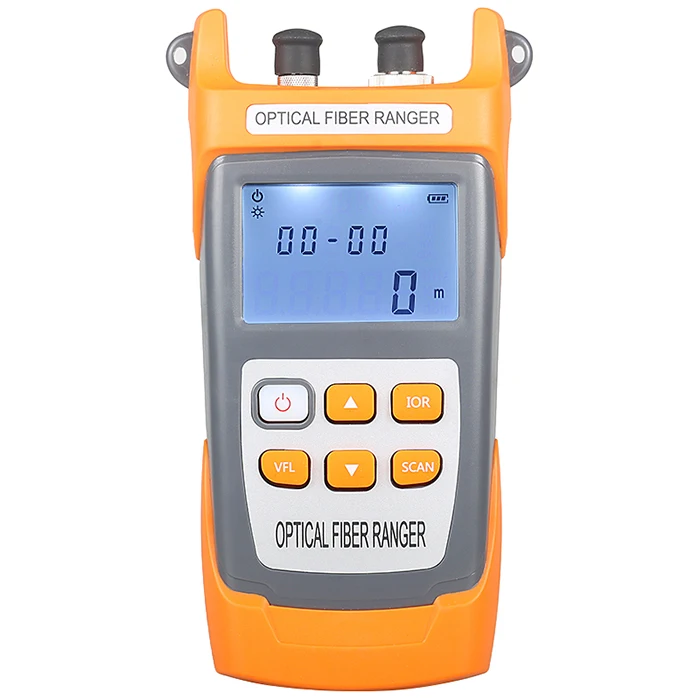

3,1 ЖК-дисплей дисплей

Жк-дисплей отображает результаты испытаний в виде м или км. Нажмите кнопку вверх и вниз, чтобы просмотреть различные точки событий.

3,2 кнопка включения/выключения

Нажмите и удерживайте эту клавишу, чтобы начать работу, когда устройство выключено; В состоянии запуска нажмите и удерживайте эту кнопку, чтобы выключить, короткое нажатие этой кнопки для включения/выключения функции обычного отключения. После включения функции регулярного отключения устройство будет выключено после 10 минут работы.

3,3 VFL ключ

Короткое нажатие этой кнопки для включения/выключения функции подсветки. Нажмите эту клавишу, чтобы включить функцию определения места повреждения. Нажмите эту клавишу, чтобы включить визуальный красный светильник, постоянный светильник, мерцание 1 гц, мерцание 2 гц и выключить функцию.

3,4 боп ключ

Короткое нажатие этой кнопки, чтобы просмотреть/закрыть текущий индекс преломления. Показатель преломления по умолчанию составляет 1,472

Нажмите эту клавишу, чтобы задать значение коэффициента преломления. Нажмите кнопку вверх и вниз, чтобы изменить значение текущего мигающего бит. Нажмите клавишу VFL, чтобы переключить текущий мигающий бит данных.

3,5 клавиша вверх

После завершения теста нажмите эту клавишу для отображения последней точки события; В режиме настройки индекса преломления нажмите эту клавишу для увеличения коэффициента преломления.

3,6 вниз ключи

После завершения теста нажмите эту клавишу, чтобы отобразить следующую точку события; В режиме настройки индекса преломления нажмите эту клавишу, чтобы уменьшить индекс преломления.

3,6 сканирования ключ

В тестовом режиме нажмите эту клавишу, чтобы запустить OTDR модуль, чтобы проверить волокно под тестом и отобразить тестовое значение на экране.

4. Инструкции по испытанию оптического волокна

4,1 включите прибор и введите измерительное состояние.

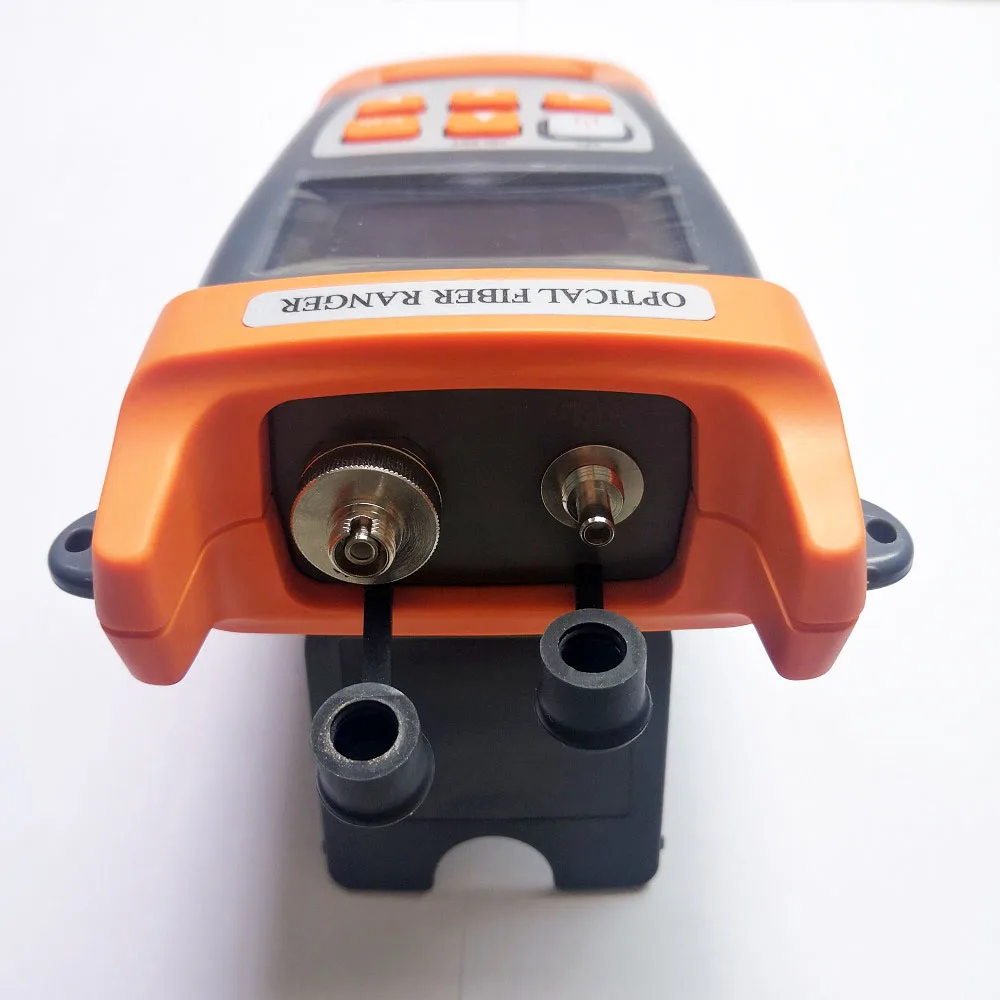

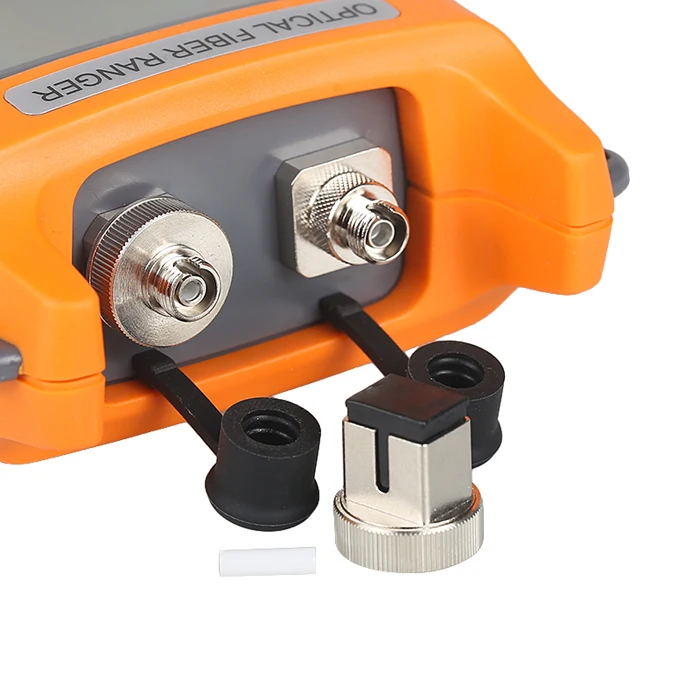

4,2 очистите оптическое волокно под испытанием и подключите к интерфейсу OTDR прибора. Обратите внимание на тип оптического волокна улицы под испытанием. Если к прибору подключен неподходящий тип соединителя, может быть повреждена головка выходного оптического волокна прибора и не получен правильный результат измерения.

4,3 нажмите кнопку сканирования, инструмент начинает сканировать оптическое волокно, и на экране отображается ход сканирования. Прибор не должен устанавливать ширину импульса и автоматически настраивается в процессе сканирования. На основе мощного интеллектуального программного обеспечения для анализа рассчитываются точки событий из оптического волокна во всем диапазоне измерений.

4,4 измерения выполнены, и все измерения отображаются. Общее количество событий может быть до 30, нажмите кнопку вверх и вниз, чтобы прокрутить значение каждого события. Ошибка события отражения небольшая, и ошибка ослабления является относительно большой.

4,5 отображается пустое событие, если измеренное значение находится в или за пределами области прибора.

4,6 положение текущей точки останова отображается после завершения работы прибора.

Внимание: не смотрите прямо в конце или не ломайте волокно или хвост под испытанием, чтобы предотвратить повреждение глаз.
